Пинч-клапан — это один из самых простых клапанов. Эти клапаны имеют много преимуществ перед обычными клапанами. Многие другие типы клапанов не могут управлять жидкостями с высокой концентрацией твердых частиц, поскольку твердые частицы заклинивают металлические детали и засоряют клапан. Пинч-клапаны лучше всего подходят для обработки практически всех жидкостей, даже в самых опасных условиях применения, без использования механических или металлических частей.
Что такое пинч-клапан?
Пинч-клапан — это клапан с гибким корпусом и гибкой трубкой, которые могут «сжиматься» вместе под действием механического давления или давления жидкости для полного перекрытия потока жидкости.
Пинч-клапан также называют клапаном с зажимом или трубчатым клапаном. Этот клапан имеет линейное движение. Пинч-клапан — это 2/2-ходовой клапан, предназначенный для управления или перекрытия потока гранулированных, абразивных или коррозионных жидкостей.
Пинч-клапаны используются для остановки, регулирования и запуска потока жидкостей. Они имеют простую конструкцию.

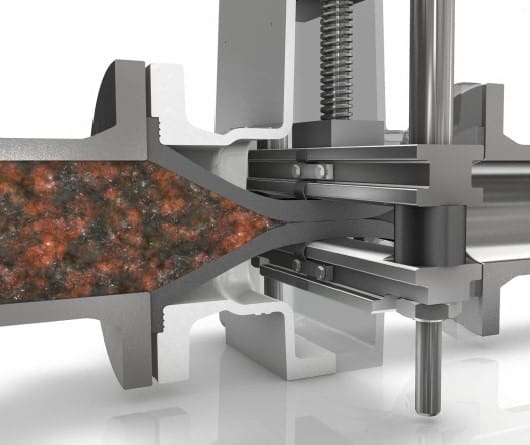

Эти типы клапанов имеют прямые проходы потока без зазоров и подвижных частей. Мягкий корпус клапана может уплотнять застрявшие твердые частицы. Благодаря этой характеристике данный клапан лучше всего подходит для обработки фармацевтических препаратов, пищевых продуктов и шламов.
Для изготовления пинч-трубок используется синтетический или натуральный каучук. В некоторых случаях для изготовления зажимных трубок также используется пластик, поскольку пластик обладает отличными износостойкими характеристиками.
Максимальное количество пинч-клапанов имеет открытый тип, при котором пинч-трубка находится в открытом состоянии. Существует и другой тип, в котором металлический корпус полностью окружает трубку защемления.
Пинч-клапан имеет небольшой вес и низкую стоимость обслуживания по сравнению с обычными клапанами. Вы также можете использовать эти клапаны в системах, где требуются взрывозащищенные заглушки для труб.
Эти клапаны лучше всего подходят для асептических производственных линий и для применений, где чистота продукта имеет первостепенное значение, но у таких конструкций есть ряд недостатков. Зажимные или защемляющие клапаны имеют эластомерные корпуса. Поэтому они не лучшим образом подходят для применений, где жидкость транспортируется при высоких температурах. Они также не подходят для систем или газов, требующих потока высокого давления. Они лучше всего подходят для работы с жидкой средой.
Как работает запорный клапан?
- Торцевые соединения
- Внутренняя резиновая манжета
- Внешний корпус
Торцевые соединения имеют резьбу, винты или болты на обоих концах для обеспечения соединения и поддержки клапана.
Резиновая втулка устанавливается внутри корпуса клапана со стороны всасывания на сторону нагнетания. Это уникальная часть клапана, которая обеспечивает соединение с жидкостью.

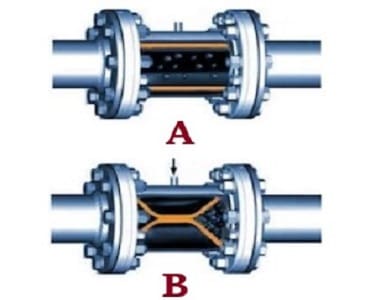

Когда воздух высокого давления оказывает давление на клапан, воздух сжимает резиновую втулку в направлении вниз и создает эффект защемления (как показано на рис. B). Когда резиновая втулка полностью сжимается, поток жидкости перекрывается, и клапан закрывается.
Резиновая втулка защемляющего клапана обладает способностью задерживать частицы загрязнения вокруг себя и обеспечивает превосходный эффект закрытия, в отличие от других типов клапанов, таких как задвижки и шаровые краны, которые также могут задерживать частицы вокруг диска или шара.
Запорный клапан открывается только тогда, когда на него не действует сила. Поскольку на резиновую втулку не оказывается внешнего давления, ее эластичные свойства и сила протекающей жидкости заставляют клапан полностью открыться.
Полностью открытый клапан обеспечивает свободный путь потока жидкости для предотвращения засорения или закупорки клапана. Поскольку жидкость соприкасается только с резиновой втулкой, жидкость изолирована и не загрязняет и не повреждает никакие части клапана.
Методы регулирования потока
Пинч-клапан использует линейный метод управления движением, как мембранный или диафрагменный клапан. Этот клапан имеет шток, который свободно соединен с подвижным запорным стержнем (известным как компрессор). Этот компрессор устанавливается непосредственно на лейнере.

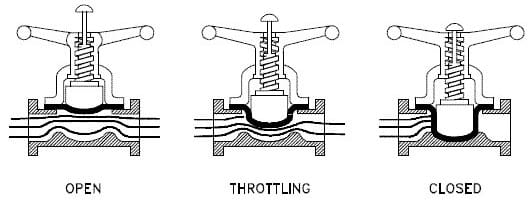

Когда оператор поворачивает маховик, компрессор перемещается вниз и заставляет вкладыш двигаться вниз. Когда линейная или резиновая втулка движется вниз, она закрывает клапан и останавливает поток жидкости. Давление жидкости внутри клапана помогает остановить или запустить поток.
Какова функция зажимного клапана?
Пинч-клапаны используются для закрытия, открытия и дросселирования. Эти клапаны имеют прямоточную конструкцию, которая допускает неограниченный поток, что делает их наиболее подходящими для операций открытия/закрытия. Поэтому потери давления между выходом и входом в этих конструкциях очень малы.
Наиболее эффективный диапазон для дросселирования запорного клапана составляет от 10% до 95% от номинального расхода. Наилучшее управление потоком происходит на последних 50% хода, поскольку упругость и гладкость стенок вкладыша не вызовет большого перепада давления, пока ход не достигнет 50%.
Некоторые типы запорных клапанов сконструированы таким образом, что они открываются только до 50%, чтобы не использовать непродуктивные 50% полного хода. При закрытии не следует горланить, чтобы среда не содержала острых частиц. Потому что острые частицы могут повредить вкладыш и разрушить канавку.
Типы пинч-клапанов
- НЗ Пинч-клапан
- НЗ клапан
- Пинч-клапан CO
1) Нормально открытый (НО) запорный клапан
Клапан NO открывается, когда на резиновой втулке клапана нет давления. Когда воздух под давлением оказывает давление на компрессор, направленное на резиновую втулку, компрессор еще больше сжимает резиновую втулку и останавливает поток жидкости.
- Сила управляющего давления (давление воздуха)
- Сила рабочего давления (давление жидкости)
2) Нормально закрытые (НЗ) запорные клапаны
Нормально закрытый запорный клапан нормально закрывается в условиях отсутствия давления. Он имеет пружинный элемент.
Пружинный элемент осуществляет процесс перекрытия клапана. Этот пружинный элемент толкает зажимной элемент для нормального закрытия и останавливает поток жидкости. Если на воздушное отверстие клапана оказывается вакуумное давление и усилие пружины превышено, резиновая втулка открывает проход, и жидкость начинает течь.
- Усилие пружины
- Усилие управляющего давления
- Сила рабочего давления
3) Перекидной клапан (CO)
Перекидной клапан представляет собой комбинацию нормально закрытого и нормально открытого клапана.
Вы можете в любой момент переключить этот клапан между нормально открытым и нормально закрытым положениями, повернув гайку переключения. Управляющее давление, рабочее давление и сила пружины являются основными силами, которые играют значительную роль в открытии и закрытии клапана.

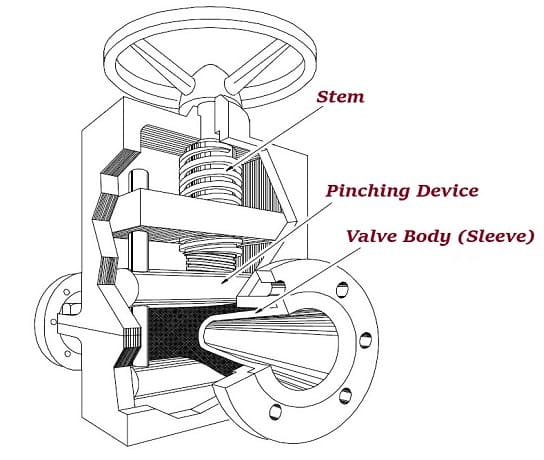

Части штифтового клапана
- Шток
- Зажимное устройство
- Корпус
- Резиновая втулка
- Рукоятка
Как выбрать зажимной клапан?
Выбор лучшего зажимного клапана — это самый ответственный шаг. Существует множество аспектов, которые необходимо учитывать при выборе запорного клапана.
Следуйте приведенным ниже основным советам, чтобы выбрать наиболее подходящий зажимной клапан:
1) Материал корпуса клапана
Материал корпуса клапана должен быть легким и простым в обращении, но не обязательно должен быть совместим с жидкостью, поскольку они не соприкасаются. Однако материал для резиновой втулки должен быть выбран тщательно, поскольку только эта часть клапана контактирует с жидкостью.
Для изготовления резиновых рукавов используются различные типы материалов, такие как пищевая резина, силикон, EPDM, NBR (нитрил) и натуральный каучук. Материал должен обладать отличной износостойкостью, чтобы не наносить вред окружающей среде.
2) Сертификация
В некоторых областях применения может потребоваться сертификация для обеспечения безопасности клапана и чистоты среды (например, питьевая вода, пищевые продукты и т.д.).
2) Температура
При выборе клапана необходимо убедиться, что материал клапана может выдерживать максимальные и минимальные требования к рабочей температуре в соответствии с вашим применением.
4) Давление
Давление воздуха является основным фактором, который вы должны учитывать при выборе запорного клапана. Давление протекающей среды называется рабочим давлением, а давление воздуха, используемое для создания эффекта сжатия или защемления, называется управляющим давлением.
Чтобы открыть клапан, управляющее давление должно быть ниже рабочего давления, но обычно управляющее давление составляет 0 бар. Если разность давлений (разница между рабочим и управляющим давлением) меньше управляющего давления, рабочее давление не сможет открыть резиновую втулку.
Если вы хотите перекрыть клапан, рабочее давление должно быть меньше управляющего давления. Если разница давлений недостаточна, управляющее давление не сможет преодолеть рабочее давление при нажатии на втулку для перекрытия клапана.
Каково условное обозначение запорного клапана?
Пинч-клапан имеет следующий символ:
Символ пинч-клапана
Как происходит самоочистка пинч-клапана?
Запорный клапан имеет резиновую втулку. Эта втулка соединена со стальным стержнем. Стальной стержень зажимает втулку, чтобы закрыть клапан. Резиновая втулка полностью расточена в клапане.
Для закрытия клапана резиновая втулка полностью растягивается. Когда она начнет растягиваться, накопленный материал начнет отслаиваться.
Поэтому, если втулка постоянно закрывает клапан, отслаивание будет усиливаться, и скорость движения среды также значительно увеличится. В результате отслаивающийся материал выбрасывается с упругой поверхности рукава высокоскоростным потоком.
Преимущества и недостатки штифтовых клапанов
Преимущества штифтового клапана
- Эти клапаны идеально подходят для коррозионных или абразивных жидкостей.
- Они не нуждаются в дополнительном или специальном приводе.
- Они имеют прямой путь потока. Поэтому они не создают засорения или блокировки для протекающей жидкости.
- Турбулентность и трение очень низкие.
- Нет необходимости в сальниках, подшипниках или уплотнениях.
- Пинч-клапан обеспечивает поток жидкости без загрязнений.
- Он прост в обслуживании.
- Он обладает способностью к самоочистке.
- Они потребляют меньше энергии, чем другие клапаны.
- Эти клапаны имеют низкие затраты на обслуживание и ремонт.
- Они обладают отличной герметичностью.
- Они быстро работают.
Недостатки штифтового клапана
- Эти клапаны не идеальны для высокотемпературных применений из-за эластичности гильзы.
- В случае большого перепада давления резиновая втулка может деформироваться или раздавиться, и клапан не откроется полностью.
- Они не идеальны для вакуумных систем, поскольку всасывание в клапан может привести к повреждению гильзы.
- Давление рабочей среды ограничено.
Области применения штифтовых клапанов
Пинч-клапаны обычно используются в тех случаях, когда рабочая среда должна быть полностью отделена от внутреннего компонента клапана.
Эти типы клапанов широко используются в оборудовании для химического анализа, клиническом, медицинском оборудовании и различном экспериментальном оборудовании. Пинч-клапаны обычно используются в шламовых системах.
- Промышленность сточных вод
- Пластиковая промышленность
- Керамическая промышленность
- Промышленность по обработке сыпучих и твердых материалов
- Цементная промышленность
- Напитки и пищевая промышленность
- Химическая промышленность
- Фармацевтическая промышленность
Пинч-клапан в сравнении с задвижкой
Раздел часто задаваемых вопросов
Как защемляющий клапан останавливает поток?
Пинч-клапан работает на механизме защемления. Он использует компрессор, резиновую втулку и маховик для регулирования потока жидкости.
Когда давление воздуха пережимает или сжимает резиновую втулку, резиновая втулка пережимается и останавливает поток жидкости.
Какое движение мы можем наблюдать в защемляющем клапане?
Пинч-клапан имеет линейное движение. Пинч-клапаны используются для дросселирования, остановки и запуска потока жидкости в системе.
Из каких частей состоит пинч-клапан?
- Компрессор
- Маховик
- Резиновая втулка или труба
Кто является лучшими поставщиками пинч-клапанов?
Что такое пневматический пинч-клапан?
Пинч-клапан, который работает под давлением воздуха или природного газа, называется пневматическим клапаном.
Для чего используется запорный клапан?
Пинч-клапаны используются для открытия, закрытия или управления потоком гранулированных, абразивных или коррозионных жидкостей.
