Что такое котел Lamont? | Как работает котел Lamont?

Использование котлов растет с каждым днем. Котлы используются для выработки пара, который в дальнейшем используется для производства электроэнергии. Различные типы котлов используются в различных областях. Существует множество типов котлов, и котел Lamont — один из них. В этой статье мы в основном обсудим различные аспекты котла Lamont.

Что такое котел Lamont?

Котел Lamont — это тип водотрубного котла с принудительной циркуляцией, который использует внешний питательный насос для циркуляции воды в водотрубных трубах малого диаметра. В котлах этого типа вода циркулирует внутри водотрубных труб, а дымовые газы окружают эти трубы. В 1925 году Уолтер Дуглас Ла-Монт изобрел котел Ламонта. Они были разработаны в основном для кораблей.

Это был первый котел с принудительной циркуляцией. Эти типы котлов имеют внешний водяной насос для принудительной циркуляции воды в водяных трубах котла. По этой причине давление воды в котле с естественной циркуляцией ниже, чем давление в водопроводных трубах.

Котел Lamont чаще всего используется на гидроэлектростанциях для производства электроэнергии. Котел Lamont производит примерно 45-50 тонн перегретого пара при температуре 500°C и давлении 120 бар.

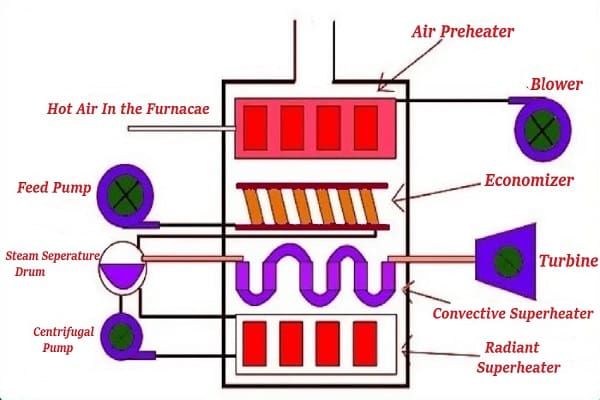

Принцип работы котла Lamont

Котел Lamont работает по принципу принудительной циркуляции воды в котле с помощью центробежного насоса. Это водотрубный котел с внутренним сгоранием.

• Когда котел Lamont начинает работать, питательный насос подает воду в экономайзер. В экономайзере вода нагревается до определенной степени.
• Центробежный насос используется для перекачки воды из экономайзера в водяные трубы или трубы испарителя.
• Когда воздух из подогревателя поступает в печь, печь нагревает воздух, сжигая твердое топливо. Воздух подогревателя получает тепло от топлива и превращается в дымовые газы.
• Когда дымовые газы получают тепло в процессе горения, они начинают циркулировать за пределами труб испарителя, повышают температуру воды в трубах испарителя и превращают воду в пар.
• В трубах испарителя образуется смесь воды и насыщенного пара.
• Полученная смесь поступает в барабан паросепаратора.
• Этот барабан является внешним компонентом котла.
• Барабан-сепаратор отделяет пар от воды и подает пар в пароперегреватель.
• В пароперегревателе происходит дальнейшая передача тепла пару и повышение температуры пара.
• Пароперегреватель преобразует пар в перегретую форму.
• Вода, отделенная барабаном паросепаратора, направляется обратно в экономайзер, подогретый воздух направляется в печь, которая далее нагревает воду в трубе испарителя. После этого весь цикл повторяется до тех пор, пока вся вода не превратится в пар.
• Рабочее давление котла Lamont составляет более 170 бар. Он способен вырабатывать 50000 кг/час при температуре 500°C.

История

Мартин Бенсон был первым человеком, который начал работу над концепцией барабанного котла с принудительной циркуляцией. Уолтер Дуглас Ла Монт использовал его концепцию и разработал первый котел с принудительной циркуляцией Lemont в 1918 году. Он был инженером и капитан-лейтенантом ВМС США. В 1942 году он умер в Нью-Йорке. Этот котел был специально разработан для использования на кораблях.

Компоненты котла Лемонт

1. Питательный насос
2. Решетка
3. Радиантный испаритель
4. Пароперегреватель
5. Экономайзер
6. Циркуляционный насос
7. Конвективный испаритель
8. Паросепарационный барабан
9. Распределительный коллектор
10. Камера сгорания
11. Воздуходувка

1) Питательный насос

Питательный насос является наиболее важной частью котла Lamont. Он используется для перекачки воды из внешнего источника в котел. Основной задачей этого насоса является подача воды в котел для производства пара. Этот насос повышает давление воды, чтобы вода могла легко поступать в насос.

2) Решетка

Она устанавливается на основании топки. Уголь подается на решетку, и решетка сжигает его, обеспечивая теплом камеру сгорания.

3) Экономайзер

Это устройство, которое повышает эффективность работы котла. Экономайзер используется для предварительного нагрева воды перед ее поступлением в котел.

Он использует оставшееся тепло дымовых газов для предварительного нагрева воды. Таким образом, котел будет потреблять меньше энергии и времени для преобразования воды в пар.

4) Циркуляционный насос

В качестве циркуляционного насоса в котле используется центробежный насос. Центробежный насос известен как сердце котла Lamont.

Этот насос соединен с паровой турбиной, и турбина подает энергию на центробежный насос. Когда насос начинает работать, он подает воду из паросепарирующего барабана в радиантный имеет рабочее колесо и диффузор для перекачки воды.

5) Распределительный коллектор

Этот узел котла имеет нагнетательный клапан на одном конце и всасывающий клапан на другом конце.

6) Испаритель радианта

Функция радиационного испарителя заключается в преобразовании воды в насыщенную жидкую форму, после чего он преобразует насыщенную жидкость в пар. Это устройство получает тепло от процесса горения топлива.

7) Конвективный испаритель

Это место, где насыщенная вода превращается в насыщенный пар.

8) Барабан для отделения пара

Когда лучистый испаритель превращает воду в пар, полученный пар направляется в паросепарационный барабан.

Как видно из названия барабана, он отделяет пар от воды. После отделения пара вода направляется обратно в радиационный испаритель с помощью центробежного насоса, а пар направляется в пароперегреватель.

9) Перегреватель

Когда пар поступает из паросепарационного барабана в пароперегреватель, пароперегреватель обеспечивает дальнейшее нагревание пара, чтобы в нем не было частиц воды. Он преобразует пар в перегретый пар. Этот перегретый пар используется для привода паровой турбины.

10) Воздуходувка

Воздуходувка получает воздух из атмосферы и подает его в воздухонагреватель.

12) Камера сгорания

В камере сгорания сжигается твердое топливо. Тепло, выделяемое в процессе сгорания, повышает температуру воздуха и приводит к образованию дымовых газов. Дымовые газы используются для нагрева воды в котле.

Преимущества и недостатки котлов Lamont

Котел Lamont имеет следующие преимущества и недостатки:

Преимущества котла Lamont

• Эти типы котлов могут создавать высокое давление в стволе.
• У них нет проблем с запуском.
• Котел Lamont имеет гибкую конструкцию.
• У них высокая скорость теплопередачи.
• Их очень легко запустить.
• Этот котел может вырабатывать пар до 50000 кг/час.
• Они имеют барабаны небольшого размера.

Недостатки котла Lamont

• Основным недостатком котла Lamont является образование пузырьков на поверхности трубы, что снижает скорость передачи тепла пару.

Применение котла Lamont

Котел Lamont наиболее широко используется в различных отраслях промышленности для выработки пара с целью производства электроэнергии.

Котел Lamont VS котел Benson

Раздел часто задаваемых вопросов

К какому типу котлов относится котел Lamont?

Котел Lamont — это водотрубный котел.

Какие бывают типы котлов?

1. Жаротрубный котел
2. Водотрубный котел

Что называется сердцем котла Lamont?

Циркуляционный насос (центробежный насос) известен как сердце котла Lamont.

Кто изобрел котел Lamont?

В 1925 году Уолтер Дуглас Ла-Монт разработал котел Ламонт.
