Котел — это самое известное оборудование, которое используется во всем мире. Котлы используются для различных целей, таких как промышленное и бытовое применение. Существует несколько типов котлов, и Ланкаширский котел — один из них. В предыдущей статье мы обсудили различные типы котлов. Поэтому в этой статье мы в основном обсудим ланкаширский котел.
Что такое ланкаширский котел?
Ланкаширский котел работает по принципу теплообменника. Ланкаширский котел — это тип котла, в котором тепло передается от выхлопных газов к воде посредством конвекции. В 1844 году Уильям Фэрбэрн изобрел ланкаширский котел.
Он использует природное электричество для поддержания воды в котле. Поэтому он известен как котел с естественной циркуляцией.
Это котел с внутренним сгоранием, поскольку его топка установлена внутри котла. Он производит пар низкого давления. Ланкаширский котел — это горизонтальный стационарный жаротрубный котел. Этот котел имеет две дымовые трубы.
Тепловой КПД ланкаширского котла составляет от 80% до 90%. Он имеет диаметр от 2 до 3 метров и длину от 7 до 9 метров. Этот котел чаще всего используется для морских пехотинцев и локомотивных двигателей.
Работа ланкаширского котла
Ланкаширский котел работает по принципу теплообменника. Это кожухотрубный теплообменник, в котором вода циркулирует по кожуху, а отработанный газ проходит по трубе.
Котел Lancashire работает следующим образом:
- Прежде всего, вода подается в экономайзер с помощью питательного насоса.
- Экономайзер предварительно нагревает воду, получая тепло от потока газов. Этот процесс предварительного нагрева также повышает эффективность работы котла.
- После предварительного нагрева экономайзер направляет воду в обечайку котла.
- Когда вода поступает в котел, топочная дверца начинает сжигать твердое топливо.
- В результате горения твердого топлива выделяется тепло, которое передается дымовым газам.
- Когда дымовые газы нагреваются, их температура повышается, и они начинают двигаться внутри жаровых труб. Эти жаровые трубы полностью погружаются в воду котла.
- В котле есть небольшая кирпичная дуга, которая останавливает попадание золы в котел.
- Когда дымовые газы движутся в жаровые трубы, они передают тепло жаровым трубам.
- Когда жаровые трубы нагреваются, они передают тепло воде в котле посредством конвекции.
- Жаровая труба передает воде от 80 до 90% тепла.
- Когда вода получает тепло от жаровых труб, температура воды повышается, и она превращается в пар.
- Для преобразования пара в перегретое состояние используется пароперегреватель.
- После всех этих процессов пар поступает в нужную зону через запорный клапан.
- Когда дымовые газы проходят через жаровые трубы, они попадают в канал кирпичной кладки, где контактируют с кожухом котла и еще больше нагревают воду. Этот процесс увеличивает КПД котла.
- После всех этих процессов дымовые газы выходят в атмосферу через дымоход котла.
Для лучшего понимания посмотрите следующее видео:
Компоненты ланкаширского котла
- Пароперегреватель
- Воздухоподогреватель
- Предохранительный клапан
- Манометр
- Экономайзер
- Питательный насос
- Зольная яма
- Парозапорный клапан
- Клапан продувки
- Индикатор уровня воды
- Люк
- Пожарная дверь
- Плавкая вставка
- Обратный клапан подачи
- Оболочка
1) Оболочка
Корпус — это внешний компонент ланкаширского котла. Она имеет цилиндрическую форму. Она обеспечивает защиту внутренних частей котла. Остальные компоненты котла установлены внутри оболочки котла.
2) Предохранительный клапан
Основная задача предохранительного клапана — предотвратить взрыв котла. Он используется для удаления пара из котла, когда внутреннее давление пара превышает несущую способность котла. Поэтому предохранительный клапан является очень важным компонентом котла.
Если вы не установите предохранительный клапан на свой котел, то ваш котел может лопнуть при избыточном давлении пара.
3) Манометр
Манометр используется для измерения внутреннего давления в котле. Этот манометр всегда устанавливается вместе с котлом. Он измеряет внутреннее давление котла и показывает это давление клапану в виде PSI. С помощью манометра вы можете легко управлять давлением вашего котла.
4) Индикатор уровня воды
Индикатор уровня воды — еще один важнейший компонент котла Lancashire. Этот прибор показывает уровень воды в котле. Когда уровень воды становится меньше требуемого, питательный насос подает необходимое количество воды.
Поэтому, если вы являетесь оператором котла, вы должны быть знакомы с этим устройством, чтобы правильно поддерживать уровень воды в котле.
5) Парозапорный клапан
Назначение этого клапана — остановить поток пара в трубы подачи пара из котла. Когда в системе больше нет необходимости в паре, выключите этот клапан, и пар не будет поступать в трубы подачи пара.
6) Продувочный клапан
Продувочный клапан также известен как дренажный клапан. Он используется для удаления бесполезных отходов, таких как шлам, мусор и другие отходы из основания котла. Удаление шлама из котла очень важно, поскольку шлам вызывает проблемы во время работы котла.
7) Противопожарная дверь
Топочная дверца — это место внутри котла, где при сгорании твердого топлива образуются дымовые газы. Эти газы циркулируют внутри котла, превращая воду в пар.
8) Обратный клапан подачи
Этот клапан котла используется для подачи воды из питательного насоса в котел. Это односторонний клапан, и он останавливает обратный поток воды из котла в питательный насос.
9) Плавкая вставка
Плавкая пробка работает так же, как и предохранительный клапан. Она также предотвращает разрыв бойлера.
Когда предохранительный клапан вашего котла перестает работать из-за неполадок, вместо него начинает работать плавкая вставка. Этот клапан удаляет избыточное давление из котла. Когда внутреннее давление становится больше предела котла, плавкая вставка открывается и предотвращает повреждение котла.
10) Зольник
После сжигания твердого топлива оно превращается в золу. Образовавшаяся зола попадает в зольник. Зольник используется только для сбора золы из котла.
11) Перегреватель
Перегреватель представляет собой пароперегреватель, который используется для перегрева пара, производимого в котле. Он преобразует пар в пар очень высокого давления и температуры.
12) Экономайзер
Это внешняя часть ланкаширского котла. Экономайзер забирает тепло из дымовых газов и предварительно нагревает воду.
Цель экономайзера — увеличить производительность и эффективность котла.
13) Воздушный подогреватель
Воздухоподогреватель работает так же, как и экономайзер. Он также повышает эффективность работы котла.
Задача воздухоподогревателя заключается в рекуперации тепла отработанных газов путем нагрева воздуха, подаваемого в печь.
14) Люк
Почти все типы котлов имеют люк. Это отверстие используется для устранения проблем внутренних частей котла. Когда внутри котла есть какая-либо сломанная или вышедшая из строя деталь, оператор входит в котел с помощью люка, чтобы решить проблему.

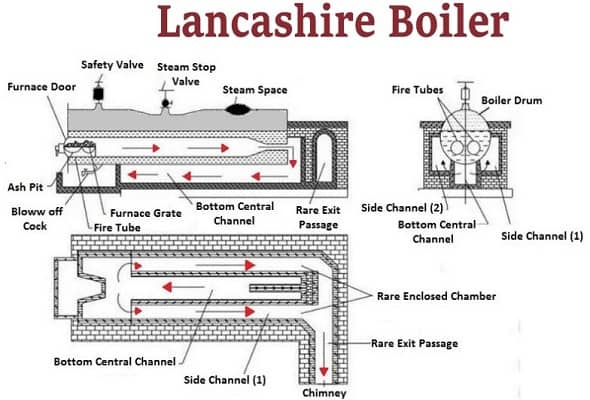

Конструкция ланкаширского котла
Ланкаширский котел имеет большой барабан длиной от 9 до 10 метров и диаметром от 4 до 6 метров. В этом барабане также имеются две жаровые трубы, погруженные в воду. Котел имеет цилиндрическую оболочку, заполненную водой. Кожух устанавливается в кирпичную стену для создания многочисленных проходов для потока дымовых газов.
Этот котел также имеет экономайзер, который предварительно нагревает воду перед ее поступлением в котел. Жаровая труба слегка сужается к заднему концу, чтобы увеличить скорость дымовых газов.
Топочная дверца используется для сжигания твердого топлива. Когда дымовые газы нагреваются, они начинают течь внутри жаровых труб. Котел состоит из многих других важных частей, таких как водомер, предохранительный клапан, обратный клапан подачи, манометр и т.д.
Предохранительный клапан контролирует внутреннее давление пара в котле и удаляет избыточное давление из котла. В конце каждой стороны канала находится заслонка для регулирования потока воздуха.
Преимущества и недостатки ланкаширского котла
Преимущества и недостатки ланкаширских котлов приведены ниже:
Преимущества ланкаширского котла
- Они способны легко выполнять требования нагрузки.
- Эти котлы легко осматривать и чистить.
- Тепловой КПД ланкаширского котла составляет от 80% до 90%.
- Эти типы котлов просты в эксплуатации.
- Они обладают высокой надежностью
- Он потребляет меньше электроэнергии, так как является натуральным котлом.
- Ланкаширский котел не требует особого обслуживания.
- Они способны производить большое количество пара.
Недостатки ланкаширского котла
- Требует больше места на полу.
- У них есть проблемы с коррозией.
- Они имеют большие размеры.
- У этих котлов есть проблемы с утечкой.
- Основным недостатком ланкаширского котла является то, что он может генерировать пар только низкого давления.
- У этих котлов недостаточная площадь для колосниковой решетки из-за малого диаметра дымовых труб.
- Им требуется много времени для производства пара.
Применение ланкаширского котла
- Ланкаширский котел используется для работы паровой турбины.
- Эти котлы также используются для привода двигателей локомотивов.
- Эти котлы используются в различных отраслях промышленности, таких как шинная промышленность, сахарная промышленность, текстильная промышленность, бумажная промышленность и т.д.
- Они используются в морских приложениях.
Разница между водотрубным котлом и жаротрубным котлом
Раздел вопросов и ответов
Кто изобрел ланкаширский котел?
В 1844 году Уильям Фэрбэрн изобрел ланкаширский котел.
Сколько дымовых труб в ланкаширском котле?
Ланкаширский котел имеет две дымовые трубы.
В чем разница между ланкаширским котлом и котлом Корниш?
Основное различие между этими двумя котлами заключается в том, что у котла Cornish только одна дымовая труба, а у котла Lancashire — две.
