Многоступенчатый насос — это тип центробежного насоса, который нагнетает жидкость в несколько этапов (два или более). Поскольку в этом насосе используется более одной ступени, поэтому его называют многоступенчатым насосом. Каждая ступень имеет направляющие лопатки, диффузор и рабочее колесо, и эти компоненты заключены в корпус насоса.
В многоступенчатом насосе для повышения давления воды вместо поршня используется рабочее колесо. Типы рабочих колес для каждой ступени могут быть разными или одинаковыми.
Многоступенчатый насос — это тип насоса, который имеет тяговый шток. В случае таких насосов давление воды на выходе из насоса очень высокое, чем давление воды на входе. Для получения центробежной силы эти типы насосов полагаются на вращение рабочего колеса.
Этот тип центробежного насоса использует несколько камер для нагнетания давления рабочей жидкости. Когда вода поступает в камеру 1-й ступени, рабочее колесо увеличивает свою скорость, а диффузор преобразует эту скорость воды в давление.
Пройдя через 1-ю ступень, вода под давлением направляется во 2-ю ступень. Таким образом, этот процесс продолжается до тех пор, пока вода не достигнет нужного давления и не будет перекачана в нужную область.
Процессы всасывания, сжатия и нагнетания в многоступенчатом насосе основаны на изменении объема камеры насоса. Поэтому он известен как центробежный насос, так как имеет изменяемый объем.
Кредит на изображение: northridgepumps.com
Эти насосы в основном используются для приложений, требующих высокого давления для транспортировки жидкостей. Поскольку такого высокого давления можно добиться только с помощью многоступенчатого центробежного насоса, обычно жидкость проходит через несколько ступеней; благодаря этому ее давление увеличивается, и она может эффективно перекачиваться на большие расстояния.
Поэтому в системах повышения давления обычно используются многоступенчатые насосы, требующие постоянного расхода и давления. Кольцевой секционный насос является примером многоступенчатых насосов, которые используются для систем орошения и питания котлов.
Работа многоступенчатого насоса
- Прежде всего, жидкость поступает извне в рабочее колесо 1-й ступени.
- Когда жидкость ударяется о лопасти рабочего колеса, лопасти выделяют кинетическую энергию и увеличивают скорость жидкости.
- Центробежная сила внутри рабочего колеса перемещает жидкость в осевом и радиальном направлениях.
- Под действием центробежной силы жидкость выходит из лопастей рабочего колеса и попадает в диффузор.
- Диффузор увеличивает давление жидкости, снижая ее скорость, и направляет ее во 2-ю ступень.
- Этот процесс продолжается до тех пор, пока жидкость не пройдет все ступени насоса, после чего она разряжается и перекачивается в нужную область.
Для лучшего понимания посмотрите следующее видео:
Типы многоступенчатых насосов
- Горизонтальные многоступенчатые центробежные насосы
- Вертикальные многоступенчатые центробежные насосы
1) Горизонтальные многоступенчатые центробежные насосы
Этот многоступенчатый центробежный насос имеет сегментированный корпус насоса с модульными промежуточными частями. Вращающиеся части закреплены между корпусами подшипников, что улучшает баланс деталей под высоким давлением.
В целом, этот насос может работать с более высоким расходом по сравнению с вертикальным многоступенчатым насосом (за исключением вертикального турбонасоса). Он демонстрирует отличную производительность и высококачественный материал.
Области применения горизонтального многоступенчатого насоса
Горизонтальный многоступенчатый центробежный насос используется в следующих областях:
- Осушение шахт
- Конденсат
- Снеготаяние
- Очистка под высоким давлением
- Повышение давления
- Когенерация
- Обратный осмос
- Распыление
- Питание котла
- Душ
- Повышение давления
- Системы подачи котла
- Конденсат
2) Вертикальный многоступенчатый центробежный насос
Вертикальный многоступенчатый насос — это известный центробежный насос, который имеет более одного рабочего колеса. Эти бегуны установлены на одном валу, если насос приводится в действие одним валом. Бегунок получает механическую энергию от внешнего источника, например, электродвигателя, через вал. Бегунок перемещается в соответствии с движением вала.
Этот тип насоса использует центробежную силу для передачи жидкости от рабочего колеса к диффузору.
Диффузор используется для повышения давления жидкости путем снижения ее скорости. Вертикальные многоступенчатые насосы можно легко установить в малогабаритном помещении. Однако для их установки требуется небольшое пространство из-за их вертикальной конструкции.
Области применения вертикальных многоступенчатых насосов
- Сельское хозяйство
- Ирригация
- Муниципальное водоснабжение
- Высотное здание
- Промышленность
- Медицинские
- Коммерческие
- Питание рекуператора
- Питательная вода котла
- Душевая система высокого давления
Применение многоступенчатого насоса
Многоступенчатые насосы используются в различных областях по всему миру. Ниже приведены распространенные области применения многоступенчатых насосов:
- Циркуляция воды
- Охлаждение/нагрев
- Пожаротушение
- Ирригация
- Питание котла
- Повышение подачи воды
- Обратный осмос
- Питание рекуператора
- Питательная вода котла
- Медицинские
- Коммерческие

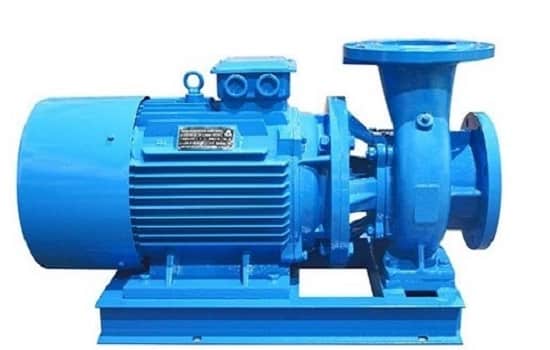

Что такое одноступенчатый насос?
Одноступенчатый насос нагнетает давление жидкости только на одной ступени. Например, этот насос имеет только одну ступень. Поэтому он имеет только одно рабочее колесо и диффузор для нагнетания давления жидкости. Рабочее колесо насоса соединено с валом, приводимым в движение двигателем или электродвигателем. Он может поднимать воду на высоту до 125 метров.
Этот насос имеет самую простую конструкцию и доступен в нескольких вариантах исполнения. Существует множество конструктивных изменений для удовлетворения требований к нагрузке в конкретном случае.
Конструкция рабочего колеса одноступенчатого насоса была изменена для работы с твердыми, нечистыми и чистыми жидкостями с различными типами механических уплотнений в соответствии с требованиями применения.
Преимущества и недостатки одноступенчатого насоса
Одноступенчатые насосы имеют следующие преимущества и недостатки:
Преимущества одноступенчатого насоса
- Одноступенчатый насос имеет простую конструкцию.
- Он имеет стабильную производительность.
- У этого насоса высокая скорость.
- Небольшой объем.
- Он легче, чем многоступенчатый насос.
- Имеет высокую эффективность.
- Большой расход.
- Эти насосы просты в эксплуатации и ремонте.
- Одноступенчатые центробежные насосы могут быть горизонтальными, вертикальными, одностороннего и двустороннего всасывания.
- Они просты в обслуживании.
- Длительный срок службы.
- Высокая надежность.
Недостатки одноступенчатого насоса
- Одноступенчатый насос имеет низкую эффективность.
- У него только одна ступень для жидкости. Поэтому он может перекачивать жидкости только на короткое расстояние.
Области применения одноступенчатого насоса
- Эти насосы используются в канализационной технике.
- Они используются для промышленной очистки.
- Этот центробежный насос используется для энергетических технологий.
- Он используется для охлаждения.
Одноступенчатый насос VS многоступенчатый насос
Ниже приведены основные различия между одноступенчатым и многоступенчатым насосом:
Раздел часто задаваемых вопросов
Что такое одноступенчатый насос?
Центробежный насос, который нагнетает рабочую жидкость за одну ступень, называется одноступенчатым насосом.
Из каких частей состоит одноступенчатый насос?
- Диффузор
- Цилиндр сжатия
- Рабочее колесо
- Вал
В чем разница между одноступенчатым и многоступенчатым насосом?
Основное различие между одноступенчатым и многоступенчатым насосом заключается в том, что одноступенчатый насос завершает процесс нагнетания давления за одну стадию, в то время как многоступенчатый насос завершает нагнетание давления за несколько стадий.
