Моноблочный насос — это односегментная механическая машина с горизонтальным и торцевым всасыванием, которая имеет частично закрытый или открытый рабочий орган. В этом насосе все вращающиеся компоненты установлены на одном валу.
Название «моно» означает единый блок, а «моноблочный насос» означает насосное устройство, которое прочно соединено с тяговым электродвигателем, таким как двигатель. Существенными частями моноблочного насоса являются двигатель в сборе и насос в сборе.
Потери энергии составляют 3 процента для комплекта с приводом от муфты и 7 процентов для комплекта с ременным приводом. Чтобы остановить эти потери при передаче, в моноблочном насосе применяется эволюция. В этом насосе насос и двигатель установлены на одном валу. Таким образом, при передаче энергии от двигателя к валу потери энергии составляют 0%. Моноблочные насосы обычно устанавливаются рядом с резервуаром или колодцем.
Эти насосы в основном используются в таких областях, как промышленная, сельская и городская. Моноблочные насосы широко используются в бытовых, промышленных и потребительских областях, таких как ирригация дренажа в горнодобывающей промышленности, общественное водоснабжение, гражданское строительство, строительное водоснабжение, сельское хозяйство и многие другие промышленные применения. Эти насосы наиболее популярны благодаря своим превосходным свойствам, таким как простота использования, чрезвычайно высокая скорость и масштабируемость.
Принцип работы моноблочного насоса
Моноблочные насосы бывают разных типов, и каждый тип немного отличается по принципу работы и конструкции от другого. Принцип работы моноблочного насоса приведен ниже:
- Прежде всего, насос всасывает жидкость из впускного клапана и направляет ее в рабочее колесо.
- Когда жидкость попадает в зону рабочего колеса, рабочее колесо вращает воду в осевом и радиальном направлениях с помощью центробежной силы.
- Когда вода проходит через лопасти рабочего колеса, эти лопасти увеличивают скорость жидкости, преобразуя ее кинетическую энергию.
- После прохождения через зону рабочего колеса вода попадает в диффузор или корпус волюты.
- Диффузор преобразует скорость жидкости в энергию давления и увеличивает давление жидкости.
- После этого жидкость выходит из выпускного клапана и перекачивается в нужную область.
Кроме того, направление вращения насоса должно соответствовать направлению стрелки, то есть по часовой стрелке. Пока насос вращается, он должен быть заполнен жидкостью, чтобы предотвратить его высыхание. Работа всухую может привести к поломке насоса.
Типы моноблочных насосов
Центробежный моноблочный насос
1) Центробежный моноблочный насос
Основная статья: Центробежный насос
Эти насосы в основном используются для перекачки пресной воды и жидкостей, которые не оказывают химического воздействия на детали насоса. Благодаря своей устойчивости и прочности, центробежные моноблочные насосы в основном используются в гражданских, промышленных и сельскохозяйственных областях.
Центробежный моноблочный насос позволяет демонтировать корпус насоса без извлечения его из трубопровода. Эти типы насосов могут использоваться в различных условиях.
Универсальность и широкий ассортимент этих насосов позволяют легко выбрать подходящую модель для вашего применения. Эти насосы обладают высокой энергоэффективностью и низкими эксплуатационными расходами.

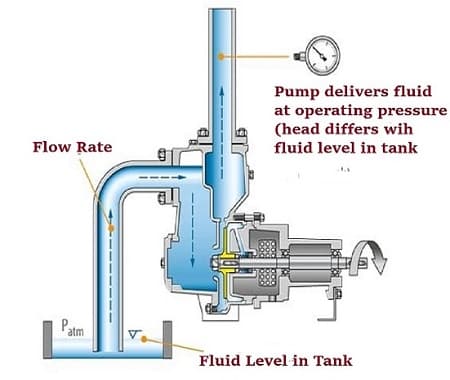

Рис.: Центробежный моноблочный насос
Центробежный насос имеет корпус, рабочее колесо, выходные отверстия и фланцевое всасывание во внутренней конструкции. Корпус насоса изготовлен из чугуна. Корпус насоса объединен с чугунной задней плитой или кронштейном двигателя.
Центробежные моноблочные насосы используются для бытового водоснабжения, сельского хозяйства, подачи воды в населенные пункты, больницы, автомойки, гостиницы, газоны, сады и т.д.
- Он потребляет мало энергии и имеет высокую эффективность работы.
- Этот насос обладает превосходными свойствами подъема на всасывании
- Динамически сбалансированные вращающиеся компоненты, такие как рабочее колесо и ротор
- Центробежный моноблочный насос имеет жесткую и сбалансированную конструкцию
- Выдвижная конструкция для простоты ремонта и обслуживания
- Имеет один вал, что гарантирует правильную центровку в течение долгого времени
- Этот насос имеет конденсаторный стартер и работающий двигатель
- Хромированный стальной вал с покрытием предотвращает появление ржавчины на деталях насоса
- Рабочее колесо покрыто для долговечной и точной работы.
- Мощная секция двигателя
- Насос имеет прочную рукоятку, которая значительно ускоряет подъем.
- Правильная работа при нестабильности напряжения

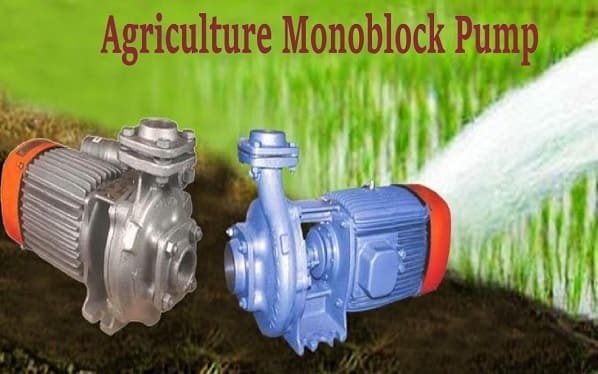

2) Сельскохозяйственные моноблочные водяные насосы
Эти насосы используются для снабжения водой сельскохозяйственных угодий. Сельскохозяйственные моноблочные водяные насосы в основном используются фермерами для обеспечения сельскохозяйственных угодий водой для орошения из рек и каналов.
Современный период сельскохозяйственного орошения тесно связан с устойчивым использованием энергии, потребностями в воде, применением опыта и знаний, а также учетом рыночных условий для обеспечения оптимального дизайна ирригационного приложения.
Эти насосы имеют очень гладкий размер и форму, благодаря чему клиенты в основном требуют именно такие насосы. Они также могут использоваться без соединения с опорной плитой, что делает их очень полезными в сельском хозяйстве. Таким образом, моноблочный насос экономически выгоден.
3) Погружной насос
Погружной насос — это насос с закрытым двигателем, который вплотную прикреплен к корпусу насоса. Такой насос полностью погружается в воду. Он перекачивает воду, выталкивая ее. Он обладает способностью самовсасывания. Основным преимуществом этого насоса является то, что разница в высоте между уровнем жидкости и насосом значительна, что предотвращает проблемы с кавитацией насоса.
Этот тип моноблочного насоса толкает воду в направлении поверхности, а не тянет ее, как это делают струйные насосы. По сравнению со струйными насосами, эти насосы более ресурсные. Они обладают многими характеристиками, такими как низкая стоимость и экологичность. В основном они используются в качестве выгодного метода орошения в сельском хозяйстве.
- Низкая стоимость
- Экологически чистый
4) Насосы повышения давления
Насос повышения давления — это тип насоса, который повышает давление рабочей жидкости. Эти насосы могут использоваться для жидкостей или газов, но их конструкция различается в зависимости от жидкости. Газовый бустер работает подобно газовому компрессору.

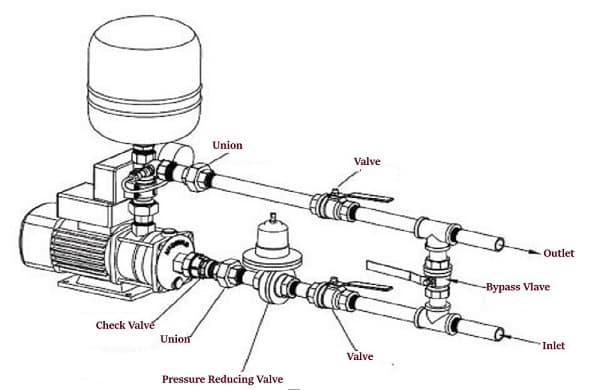

Рис: Насос для повышения давления
Они используются для усиления давления газа, которое уже превышает давление окружающей среды. Насосы для повышения давления в основном используются для подачи сильного газа, повышения давления газа и накачивания газовых баллонов.
- Бустерный насос повышает давление жидкости в системе для увеличения потока жидкости
- Эти насосы способны перекачивать жидкость для таких применений, как производственные комплексы, высотные здания и т.д.
- Он увеличивает подачу обычной воды
- Эти насосы имеют небольшую и простую конструкцию
- Их легко транспортировать
5) Струйный насос
Основная статья: Работа струйного насоса
Струйный моноблочный насос используется для перекачки воды с большой глубины, например, из глубоких озер и колодцев, на поверхность земли. Эти насосы тянут жидкость, а не толкают ее, как погружные насосы. Для хорошего обслуживания детали насоса изготавливаются из нержавеющей стали и бронзы (также называемой чугунным рабочим колесом). Бронзовый узел блокирует непрерывный поток воды и тепловую нагрузку, обеспечивая стабильную и точную работу без проблем.
- Одноступенчатый насос
- Двухступенчатый насос
Одноступенчатый струйный насос имеет напор подачи, который различается в диапазонах 12, 18 и 27. В отличие от него, двухступенчатый струйный насос имеет напор 15, 22 и 24.
Эти насосы используются для квартир, гостиниц, резервуаров наверху, больших зданий и бытового применения.
- Этот насос имеет длительный срок службы
- Его обслуживание требует низких затрат
- Может работать с большими объемами GLR
- Эффективная работа
6) Самовсасывающий моноблочный насос
Насос, использующий водовоздушную композицию для достижения полного диапазона перекачки, называется самовсасывающим моноблочным насосом. Самовсасывающие насосы специально изготавливаются для повторного наполнения водой в условиях подъема.
Рис: Самовсасывающий насос
Эти насосы оснащены превосходным спиральным корпусом с «откормленным брюхом», который может удерживать небольшое количество воды даже при пустой всасывающей трубе, что позволяет поднимать насос. Он также включает дефлекторный обратный клапан, встроенный во входное отверстие насоса.
- Подходит для перекачки воды под напором до 43 м.
- Самовсасывающие моноблочные насосы могут перекачивать множество жидкостей.
- Производительность до 60 л/мин.
- Встроенный всасывающий фильтр для предотвращения попадания посторонних предметов
- Рассчитан на однофазную работу при широком напряжении 180-240 вольт
- Латунное рабочее колесо
- Хорошие всасывающие свойства
- Динамически сбалансированные вращающиеся компоненты, которые минимизируют вибрации
- Двигатель этого насоса имеет изоляцию класса «B
- Встроенная защита от тепловой перегрузки для всех однофазных насосов
- Этот насос обладает способностью самовсасывания
Рабочие параметры моноблочных насосов
- Диапазон мощности составляет 0,50-2,00 л.с.
- Имеет механическое уплотнение.
- Длительность всасывания с возможностью самовсасывания составляет 6 м.
- Скорость вращения данного насоса составляет 2800 об/мин.
- Диапазон полного напора составляет 5-25 м.
- Этот насос имеет размеры 25X25, 40X40, 50X50, 65X65 и 75X75.
- Скорость нагнетания составляет 27-900 л/мин.
Компоненты моноблочного насоса
- Рабочее колесо
- Лопасти рабочего колеса
- Впускной клапан
- Выпускной клапан
1) Рабочее колесо
Рабочее колесо — это вращающийся компонент моноблочного насоса, который использует центробежную силу для перемещения жидкости в осевом и радиальном направлениях.
2) Лопасти рабочего колеса
Лопасти рабочего колеса вращаются вместе с вращением рабочего колеса. Когда жидкость ударяется об эти лопасти, лопасти увеличивают скорость жидкости.
3) Впускной клапан
Впускной клапан используется для всасывания жидкости в глаз рабочего колеса насоса.
4) Выпускной клапан
Выпускной клапан используется для выпуска жидкости.
Как выбрать моноблочный насос
Ниже перечислены некоторые факторы, которые следует учитывать при выборе моноблочного насоса:
1) Напор бытового насоса
Это высота, на которую насос может перекачивать воду. Вы должны выбрать лучшую модель для вашего дома в соответствии с размером и количеством этажей в доме — высота измеряется в футах или метрах.
2) Размер входного и выходного отверстия бытового насоса
Это диаметр входной и выходной труб, который должен соответствовать размеру входящей трубы водоснабжения и трубы, подключенной к накопительному баку.
3) Скорость выхода
Это показатель количества воды, перекачиваемой за одну минуту. Для больших площадей требуется насос с большой производительностью. Поэтому, прежде чем выбрать насос, необходимо проверить площадь, на которой вы хотите перекачивать воду.
4) Материал конструкции
Этот фактор не влияет на область применения или производительность насоса, но если вы ищете продукт с длительным сроком службы, вы должны выбрать насос с латунным рабочим колесом и корпусом двигателя CI.
Преимущества и недостатки моноблочного насоса
Области применения моноблочных насосов
- Эти насосы используются для бытового применения, например, в сельском хозяйстве, гостиницах, больницах, небольших фермах, бунгало, квартирах, садах и фермерских домах.
- Используются для капельных и подъемных целей.
- Эти насосы в основном используются для гражданского, промышленного и сельскохозяйственного применения благодаря своей прочности и устойчивости.
- Центробежный моноблочный насос используется для пресной воды и жидкостей, которые не оказывают химического воздействия на детали насоса.
- Они используются для осушения платформ и угольных месторождений.
Раздел часто задаваемых вопросов
Что означает моноблочный насос?
Название «моно» означает единый блок, а «моноблочный насос» означает насосное устройство, которое прочно соединено с тяговым средством, например, двигателем.
В чем разница между моноблочным насосом и центробежным насосом?
- Центробежный насос имеет больший размер по сравнению с моноблочным насосом
- Центробежные насосы имеют рабочие колеса и муфты, в то время как моноблочные насосы не имеют муфт и опорных плит
- Центробежные насосы имеют более высокую стоимость, чем моноблочные насосы
- У центробежного насоса есть центробежный выключатель, а у моноблочного насоса его нет.
Что такое самовсасывающий насос?
Насос, который имеет водяную струю или боковой канал, известен как самовсасывающий насос.
Что такое самовсасывающий моноблочный насос?
Насос, который использует водовоздушную композицию для достижения полной заливки насоса, называется самовсасывающим моноблочным насосом.
