Плунжерный насос — это известный тип поршневого насоса с фиксированным уплотнением высокого давления и гладким цилиндрическим плунжером, который скользит по уплотнению. Эти две особенности плунжерного насоса отличают его от поршневого насоса. Он может создавать более высокое давление, чем поршневой насос. Поэтому он может использоваться в системах высокого давления.
В поршневых и плунжерных насосах используется камера, которая расширяется и сжимается для всасывания и нагнетания давления жидкости. Поскольку это возвратно-поступательные насосы, камера расширяется и сжимается за счет возвратно-поступательного движения плунжера (вверх-вниз, вперед-назад) вместо кругового (вращательного) движения.
Плунжерный насос также известен как насос высокой вязкости, насос высокого давления или насос высокого давления, поскольку они обеспечивают высокое давление перекачки. Эти насосы могут перекачивать как твердые, так и вязкие среды. Эти поршневые насосы используются для перекачки промышленных и коммунальных сточных вод.
Работа плунжерного насоса
В плунжерном насосе вместо поршня имеется неподвижное уплотнение внутри сальника. Основными компонентами плунжерного насоса являются шатун, коленчатый вал и плунжер.
Плунжерный насос работает следующим образом:
- Плунжер насоса соединен с коленчатым валом через шатун. Далее коленчатый вал соединяется с электродвигателем.
- Поскольку двигатель подает энергию на коленчатый вал, он преобразует вращательное движение двигателя в возвратно-поступательное. Далее коленчатый вал передает эту энергию на плунжер через шатун.
- Когда плунжер получает возвратно-поступательное движение, он начинает двигаться вверх и вниз внутри цилиндра.
- Когда плунжер начинает двигаться вниз, в камере насоса образуется вакуум. Вследствие этого возникает разность давлений между внешним давлением жидкости и внутренним давлением жидкости в цилиндре.
- После этого плунжер всасывает жидкость в камеру. Когда он всасывает жидкость в соответствии с требованиями, всасывающий клапан закрывается, и плунжер движется вверх.
- При движении плунжера вверх объем камеры уменьшается, и жидкость находится под давлением.
- Когда внутреннее давление жидкости становится выше, чем давление в резервуаре, открывается выпускной клапан, и жидкость поступает в резервуар или другое нужное место.
Для лучшего понимания посмотрите приведенный ниже видеоролик:
Плунжерный насос Конструкционные материалы
- Чугун обладает высокой устойчивостью к царапинам, вязкостью и прочностью на разрыв, что соответствует высокому номинальному усилию.
- Сталь и сплавы из нержавеющей стали также устойчивы к окислению и химическим веществам. Эти материалы обладают превосходной прочностью на разрыв по сравнению с пластмассами, что сопоставимо с более высокими показателями давления.
- Пластиковые материалы недороги и имеют широкий диапазон устойчивости к химическому воздействию и ржавчине.
- Другие типы материалов, используемых в конструкции насосов, в основном включают никель, керамику, бронзу, латунь и алюминиевые сплавы.
Каковы типы плунжерных насосов?
- Дуплексный насос
- Симплексный насос
- Триплексный плунжерный насос
- Мультиплексный насос
1) Симплексный насос
Этот насос использует только один цилиндр для нагнетания давления жидкости. Он также имеет только один плунжер, который перемещается в цилиндре. Эти насосы используются для ручных насосов, горячих масел, водяных струй, паровых насосов, насосных домкратов и т.д.
2) Дуплексный плунжерный насос
Название дуплексного насоса означает, что он имеет два цилиндра для нагнетания давления жидкости. Каждый цилиндр содержит плунжер. Эти насосы используются в таких областях, как b auxite Slurry, горячее масло, угольный шлам, буровой раствор, цемент, рудный шлам и пар.

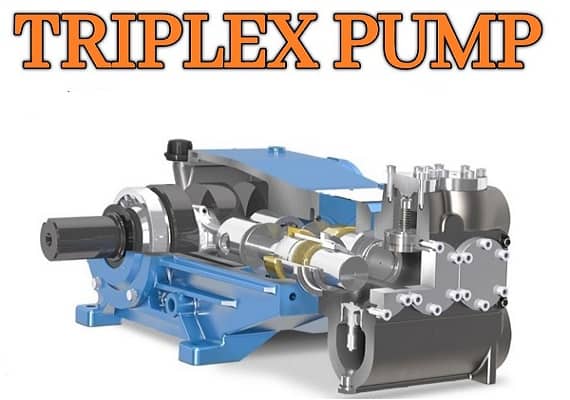

3) Триплексный плунжерный насос
Триплексный насос имеет три цилиндра для сжатия жидкости. Он имеет три плунжера (по одному плунжеру на каждый цилиндр).
4) Мультиплексный насос
Он имеет более трех цилиндров для сжатия жидкости. Этот насос содержит более двух плунжеров.
Компоненты плунжерного насоса
- Плунжер
- Всасывающий клапан
- Нагнетательный клапан
- Цилиндр
- Уплотнение
1) Плунжер
Плунжер — это твердый компонент насоса, который совершает возвратно-поступательные движения внутри цилиндра. Он помогает насосу всасывать и нагнетать жидкость. При движении вниз он всасывает жидкость внутрь насоса, а при движении вверх — нагнетает ее. Он изготавливается из стали, нержавеющей стали, алюминия и т.д.
2) Цилиндр
Цилиндр также известен как камера сжатия. Плунжер перемещается вверх и вниз в цилиндре. Когда плунжер создает полость внутри цилиндра, внешняя жидкость начинает поступать в цилиндр. Когда плунжер движется вверх, он уменьшает площадь цилиндра и нагнетает жидкость.
3) Впускной клапан
Этот клапан используется для всасывания жидкости извне в цилиндр. Это односторонний клапан, поэтому жидкость не может вернуться обратно.
4) Выпускной клапан
Это также односторонний клапан. Выпускной клапан используется для выпуска жидкости из насоса.
5) Уплотнение
Это уплотнение высокого давления. Оно является стационарным компонентом насоса.
Области применения плунжерных насосов
- Эти насосы используются для впрыска химических веществ.
- Эти насосы также используются для контроля запаха и туманообразования.
- Плунжерный насос используется для нагнетания при буровой резке
- Используется для резки воды
- Используются в добыче нефти и газа
- Плунжерные насосы также используются для осушения газа
- Используются для подготовки поверхности
- Плунжерные насосы также используются для производства мочевины
- Используются для очистки
- Эти насосы используются для сжижения угля
- Они используются для испытания под давлением
Преимущества и недостатки плунжерного насоса
Плунжерный насос имеет следующие преимущества и недостатки:
Разница между поршневым и плунжерным насосом
Раздел часто задаваемых вопросов
Для чего используется плунжерный насос?
Плунжерный насос используется для создания высокого давления для перекачки жидкости из одного места в другое.
В чем разница между плунжерным и поршневым насосом?
Работа плунжерного насоса очень похожа на работу поршневого насоса. Основное отличие заключается в том, что в плунжерном насосе для перекачки жидкости используется плунжер, а не поршень.
