Кабель ВВГ — технические характеристики кабеля ВВГ

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

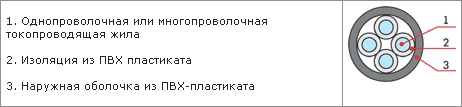

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ	И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.
Сечения одно- и многопроволочных жил	Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.
Класс гибкости кабеля ВВГ	В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.
Фасонная и обычная жила кабеля ВВГ	Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.
Количество жил кабеля ВВГ	Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.
Нормы по сечению жил кабеля	Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.
Толщина изоляции кабеля ВВГ	Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.
Толщина оболочки кабеля ВВГ	Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

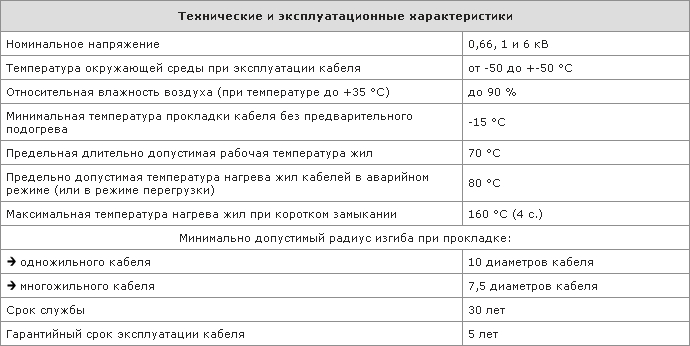

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

https://youtube.com/watch?v=SGP5AMqj22g

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
2. Сооружения со слабой, средней и сильной коррозийными активностями.
3. Пожароопасные помещения.
4. Жилые и общественные здания.
5. Взрывоопасные территории.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
2. Место стыковки нужно максимально обезопасить от влаги.
3. Защитите зону контакта от воздействия механического характера.
4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);
• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• АВББШв — кабель с алюминиевой жилой;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Все виды электрических проводов и их назначение

Наиболее широко применяют виды проводов марок ПБПП и ПБППг. Поскольку эти буквосочетания достаточно сложно произносить, их чаще называют ПУНП или ПУГНП соответственно. Далее представлены все виды проводов с краткими техническими характеристиками. Можно прочитать про виды проводов и их назначение в процессе монтажа электрической проводки для различных бытовых нужд.

ПБПП (ПУНП) — установочный, или монтажный, плоский провод с медными однопроволочными жилами. В качестве материала изоляции ТПЖ и внешней оболочки используется ПВХ. Эти провода и их виды могут иметь различное количество жил — две или три, сечение жилы — от 1,5 до 6 мм2. Может применяться для монтажа розеток, хотя предпочтительнее использовать его при прокладке стационарных осветительных систем. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от —15 до +50 °C. Радиус изгиба не менее 10 диаметров.

Виды электрических проводов ПБППг (ПУГНП) отличаются от ПУНП тем, что жилы в них многопроволочные. Именно поэтому к названию добавляется буква «г» — гибкий.

Минимальный радиус изгиба равен шести диаметрам. Все остальные характеристики соответствуют ПУНП. В виду хорошей гибкости ПУГНП используют для прокладки в местах, где проводка совершает частые изгибы, или для присоединения бытовых приборов к сети.

Провода обеих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже — черный.

Разновидностью ПУНП считается провод с алюминиевыми жилами — АПУНП. Его характеристики аналогичны ПУНП, с поправкой на материал жилы.

АПУНП не может быть многопроволочным, а следовательно гибким.

ППВ — плоский медный провод с изоляцией из ПВХ и разделительными перемычками. Жила однопроволочная с сечением от 0,75 до 6 мм2.

Количество жил — две или три. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод устойчив к механическим повреждениям, вибрации и агрессивным химическим средам, не горюч, имеет широкий температурный диапазон эксплуатации — от —50 до +70 °C. При температуре +35 °С его влагостойкость составляет 100 %. Радиус изгиба при прокладке — не менее 10 диаметров сечения провода. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

АППВ по своим характеристикам аналогичен ППВ, за исключением материала жилы, в качестве которого используется алюминий.

АПВ — алюминиевый одножильный круглый провод с изоляцией из ПВХ. Жила может быть однопроволочной с сечением от 2,5 до 16 мм2 или многопроволочной с сечением от 25 до 95 мм2.

Провод устойчив к механическим повреждениям, вибрации и химическим веществам. Температурный режим эксплуатации — от —50 до +70 °C.

При температуре + 35 °C влагостойкость составляет 100 %. Радиус изгиба не менее 10 диаметров. Провод применяется при монтаже стационарных осветительных и силовых систем, распределительных щитов, прокладывается в пустотах, трубах, стальных и пластиковых лотках.

Внешний вид и характеристики ПВ 1 аналогичны АПВ, за исключением материала жилы (вместо алюминия используется медь) и большей гибкости. Минимальное сечение однопроволочной жилы — 0,75 мм2, многопроволочной — 16 мм2.

Характеристики провода ПВ 3 совпадают с характеристиками провода ПВ 1.

Радиус изгиба составляет не менее 6 диаметров провода. Он применяется при выполнении электромонтажных работ на участках осветительных и силовых цепей, где необходим частый изгиб проводов, например в распределительных щитах или при установке большого количества электроустройств.

Используется также для прокладки электроцепей в автомобилях.

ПВС — многжильный медный провод с изоляцией и оболочкой из ПВХ. Последняя, заполняя пространство между жилами, придает проводу круглую форму и плотность.

Жила многопроволочная, количеством от двух до пяти. Сечение жилы — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.

ПВС термостоек, не распространяет горение при одиночной прокладке. Диапазон температур — от —40 до +40 °С (вариант ПВС У) и от —25 до +40°C. Устойчив к механическому износу и изгибу (выдерживает до 3000 перегибов).

Широко применяется в быту при ремонте электросетей, подходит для изготовления удлинителей и шнуров для любого вида техники. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

Испытание и производство кабеля

Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.

Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.

На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:

1. «Севкабель» (Санкт-Петербург).
2. «Конкорд» (Смоленск).
3. «Москабельмет» (Москва).
4. «Подольсккабель» (Подольск).

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;

  • СИП-2 — то же, но нейтраль изолирована;

  • СИП-4 — изолированные жилы одинакового сечения.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Технические характеристики и условия эксплуатации

Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:

• Материал токопроводящей жилы – медь.
• Материал изоляции – ПВХ-пластикат.
• Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
• Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
• Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
• Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
• Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
• Расчетный срок эксплуатации – 15 лет.
• Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
• Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
• Гарантийный срок – 2 года с момента начала эксплуатации.

Об использовании провода смотрите в этом видео:

Как сделать заказ?

Вы можете оставить заявку через форму заявки, заказать звонок или напрямую связаться с нашими менеджерами по указанным на сайте номерам телефонов.

Как я могу оплатить заказ?

После оформления заявки с менеджером, вы получите расчетный счет и по указанным в нем реквизитам сможете совершить оплату в любом банке Российской Федерации, как в самом отделении, так и через личный кабинет. Так же, заказ по реквизитам можно оплатить через платежные системы (Ю-Money, Киви-кошелек).

Какие я получу гарантии при покупке и приобретении кабеля?

При покупке кабельной продукции у нас, вы получаете гарантию от завода-изготовителя и все сопутствующие документы о приобретении кабеля.

Как узнать точное наличие и количество кабеля в моём городе/регионе?

Вы можете отправить заявку или позвонить менеджеру

Какие документы при покупке кабеля я получу?

Если марка кабеля, которую вы заказываете, подлежит обязательной сертификации, то вместе с кабелем вы получите: Сертификат качества кабеля, паспорт качества на кабель и оригиналы отгрузочных документов.

Какой кабель выбрать, медный или алюминиевый?

Медь более устойчива к коррозии и перегибам, обладает большей токопроводимостью. Алюминий менее прочен к изгибам, нуждается в большем сечении жил для тех же нагрузок, но значительно дешевле. Поэтому, алюминий имеет смысл применять, если линия прокладывается на длинные расстояния и вне помещений. В остальных случаях рекомендуется применять медные кабели и провода.

Чем отличается кабель от провода?

Провод состоит из одной или нескольких скрученных жил, поверх которых наложена легкая изоляция или обмотка. Кабель – это несколько изолированных проводов, объединенных в одну защитную оболочку.

В чём разница между кабелями из ПВХ и сшитого полиэтилена?

ПВХ дешевле, меньше разрушается под солнечными лучами и обладает большей твердостью. Сшитый полиэтилен выдерживает большие перепады температур, более гибок и устойчив к истиранию.

В чем разница между негорючими, бездымными и огнеупорными кабелями?

В чем отличие кабеля с индексом «FRLS» от кабеля с индексом «FRHF»

Отличие – в материале оболочки. В кабелях «FRLS» оболочка изготовлена из ПВХ-пластиката пониженной горючести с низким дымо- и газовыделением. А в кабелях «FRHF» – из безгалогенной полимерной композиции. При этом эксплуатационные характеристики кабелей и показатели пожарной безопасности тоже отличаются.

Предоставляются ли скидки?

Мы предоставляем систему скидок для постоянных клиентов и при оптовых закупках. Точную информацию вы сможете получить, связавшись с менеджером.

Длительно-допустимый ток ВВГ

Значение длительно-допустимого тока, поддерживаемое проводом ВВГ зависит от нескольких факторов. Прежде всего, это сечение жил, их количество, а также место прокладки электрической сети. Например, допустимый ток для двухжильного провода, сечением жил 1,5 мм² составит 24А. Для провода с тремя жилами это значение будет равно 21А, а для четырехжильного провода – 19 ампер.

Точно такая же зависимость просматривается и у остальных номинальных сечений. Поэтому с целью определения длительно-допустимого тока для кабелей ВВГ, был разработан калькулятор расчета. В зависимости от используемого провода значение мощности может находиться в пределах от 660 до 3500 ватт при частоте, равной 50 Гц. Сопротивление изменяется в соответствии с площадью сечения кабеля. При увеличении площади сечения, значение сопротивления уменьшается.

Технические характеристики кабеля ВВГ

Основной технической характеристикой кабеля ВВГ является количество жил, которое находится в пределах от двух до пяти. Изделия могут эксплуатироваться в температурном диапазоне от -50 до +50 градусов. Значение относительной влажности воздуха при температуре 35 градусов составляет 98%. Если температура окружающей среды опускается ниже минус 15С, в этом случае требуется предварительный подогрев ВВГ перед прокладкой и монтажом.

Расчеты минимального радиуса изгиба выполняются следующим образом:

• Для кабелей с 2 жилами это значение равно 10 наружным диаметрам
• С 3 жилами – 15 диаметрам
• С 4 жилами и более радиус составляет 7,5 наружных диаметров кабеля.

В процессе эксплуатации жилы кабеля нагреваются. В связи с этим, значение предельно допустимой температуры нагрева жил составляет 70 градусов. Сечение провода определяет его строительную длину. Если его сечение от 1,5 до 16 мм², то строительная длина будет равна 450 м. Соответственно, при 25-70 мм² это значение составит 300 м, а при95 мм² и более – 200 м.

Гарантийный срок службы кабеля ВВГ – 5 лет с момента его ввода в эксплуатацию. Общая продолжительность службы определяется 30-летним сроком.

Сечение и вес

Сечение является важнейшей технической характеристикой любого провода, в том числе и марки ВВГ. Этот показатель касается токопроводящих жил и находится в пределах от 1,5 до 50 мм². Общее сечение кабеля состоит из суммы сечений всех имеющихся жил. Они разделяются по своему назначению, и имеют собственное значение сечения. Например, для основной и нулевой жилы этот показатель составляет 1,5 мм², а для заземляющей жилы – 1 мм².

Если сечение основных жил увеличивается, то сечения нулевых и заземляющих жил уменьшается. Все имеющиеся параметры являются составными частями маркировки кабеля. Например, обозначение ВВГ 4х10 соответствует четырехжильному проводу, сечением 10 мм².

С сечением кабеля связан такой важный показатель, как его вес. Например, масса 1000 метров кабеля ВВГ 2х1,5 составит 72 кг. Если сечение увеличилось хотя-бы до 2,5 мм², в этом случае вес 1 км соответственно увеличивается до 94 кг. Такая зависимость позволила создать специальные таблицы, существенно облегчающие выбор необходимого провода и проведение технических расчетов.

Условия хранения

При строительстве крупных объектов возникает необходимость приобретения больших объемов строительных материалов. Это в полной мере касается и кабельно-проводниковой продукции. Такое количество кабеля необходимо правильно разместить и обеспечить условия хранения. С этой целью осуществляется оборудование специальных кабельных площадок или мощных стеллажей, обеспечивающих размещение кабельных барабанов в несколько ярусов.

В первую очередь необходимо определиться с местом, сроками и условиями хранения кабельной продукции. Эти параметры тесно связаны между собой. Например, максимальный срок хранения кабелей на открытых площадках составляет 2 года. Хранение под навесами достигает 5 лет, а в помещениях складов – 10 лет.

Кабель ВВГ поставляется намотанным на деревянные или металлические барабаны. Нужно обязательно проследить за ровным и плотным наматыванием рядов. Расстояние до края барабана от верхнего ряда витков составляет для многожильных кабелей – 100 мм, для одножильных кабелей – 50 мм.

Нижний конец должен быть выведен наружу сквозь отверстие и закреплен с помощью листовой жести. Верхний конец закрепляется на внутренней щеке барабана. На каждый конец устанавливаются термоусадочные колпачки – влагозащитные каппы. При наличии металлической оболочки концы кабеля просто запаиваются или обматываются изолентой ПВХ. Температура хранения должна находиться в пределах, указанных изготовителем. В противном случае, пластиковая или резиновая изоляция приобретет хрупкость и потеряет свои качества.

Не допускается хранение барабанов в лежачем положении. Они устанавливаются для хранения строго на ребро. С этой целью на боковую часть наносятся соответствующие надписи и другая необходимая информация, касающаяся условий хранения. Запрещается ремонтировать барабан гвоздями или скобами, поскольку это может привести к повреждению кабеля. Нельзя использовать неисправные барабаны для транспортировки, нужно обязательно выполнить перемотку на исправный барабан.

Транспортировка барабанов путем перекатывания разрешается лишь на незначительные расстояния от 50 до 100 м, в зависимости от требований производителя. Поверхность для перемещения должна быть ровной.

Область применения ВВГ

Кабели ВВГ широко применяются в стационарных установках для передачи и распределения электроэнергии с напряжением от 0,66 до 1,0 кВ, при частоте 50 герц. Данная продукция может использоваться в сухих и влажных помещениях, а также в условиях открытой окружающей среды.

В первую очередь, это обычные жилые помещения, а также промышленные здания, электростанции, специализированные кабельные эстакады, распределительные и осветительные устройства, туннели, каналы, коллекторы и другие аналогичные участки.

Кабели ВВГ, благодаря пожаробезопасной изоляции ПВХ, широко используются в помещениях с высокой вероятностью возгорания или взрыва. Повышение безопасности достигается использованием бронированного кабеля.

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.

Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.

Прокладка и монтаж кабеля ВВГ 2*6 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.

Допустимый радиус изгиба при прокладке ВВГ 2х6 составляет не менее 108,9 миллиметров.

Допустимое растягивающее усилие при монтаже кабеля ВВГ 2х6 не должно превышать 600 Ньютонов.

Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.

Максимально допустимая температура нагрева жил ВВГ 2*6 при токах короткого замыкания, составляет +150 градусов Цельсия.

Продолжительность короткого замыкания не должна превышать 5 секунд.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.

Класс пожарной опасности кабеля ВВГ 2х6 ГОСТ Р 53315-2009: О1.8.2.5.4.

Код ОКП: 35 2122.

Срок службы кабеля силового ВВГ 2х6 не менее 30 лет с даты изготовления.

Расчетная масса кабеля ВВГ 2х6 — 0,26 килограмм в метре.

Наружный диаметр ВВГ 2*6 — 12,1 миллиметров.

Токовые нагрузки кабеля ВВГ 2х6

Допустимый ток при прокладке ВВГ 2х6 в воздухе — 46 А.

Допустимый ток при прокладке в земле — 59 А.

Допустимый ток односекундного короткого замыкания — 650 А.

Активное сопротивление жилы кабеля ВВГ 2*6 — 3,06 Ом на километр.

В — Изоляция из ПВХ пластиката.

В — Оболочка из ПВХ пластиката.

Г — Не имеет брони.

2 — Количество токопроводящих жил.

6 — Сечение жил в квадратных миллиметрах.

Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.

2. Изоляция – из поливинилхлоридного пластиката.

3. Оболочка – из поливинилхлоридного пластиката.

Кабель силовой медный ВВГ 2*6 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.

Прокладывают ВВГ 2х6 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Кабелем ВВГ 2х6 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

• В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
• Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
• Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
• Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

• Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
• Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

• ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
• Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

• Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
• Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

• В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
• Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

• Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

• Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

• Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

• Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
• Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.
