Котлы используются во всем мире для выработки пара. Существует несколько типов котлов, и котел Babcock and Wilcox — один из них. Эти котлы чаще всего используются для производства пара высокого давления. Этот пар высокого давления используется в гидроэлектростанциях для выработки электроэнергии. В этой статье рассказывается о типах, работе и применении котлов Babcock and Wilcox.
Что такое котел Бабкока и Вилкокса?
Котел Babcock and Wilcox — это котел с внешним сгоранием, работающий на твердом топливе, высокого давления, с горизонтальной осью барабана, стационарный, многотрубный, с естественной циркуляцией, с естественной тягой. Он является разновидностью водотрубного котла. Этот котел используется в системах с высоким давлением пара.
В 1967 году Джордж Герман Бэбкок и Стивен Уилкокс изобрели этот котел. Поэтому он известен как котел Бэбкока и Уилкокса по имени первооткрывателя.
Это водотрубный котел с внешним нагревом. Он используется для производства большого количества пара высокого давления. В этом котле электрический ток управляет циркуляцией воды.
Работа котла Babcock and Wilcox
- Прежде всего, вода подается в водяной барабан, а твердое топливо помещается на колосниковую решетку.
- Для подачи огня, чтобы начать горение топлива, используется топочная дверца.
- В этом котле есть заборный коллектор и опускной коллектор. Восходящий и нисходящий коллекторы содержат множество отверстий, через которые проходят наклонные трубы с водой.
- Питательный насос используется для подачи воды из бочки в водяные трубы через опускной коллектор.
- Когда топливо начинает гореть на колосниковой решетке, образуются горячие дымовые газы.
- Когда горячие дымовые газы вступают в контакт с водяными трубами, они передают свое тепло воде в водяных трубах.
- Когда вода получает тепло, она превращается в пар.
- Конвективный ток используется для поддержания циркуляции воды, и этот процесс называется естественной циркуляцией.
- По мере образования пара он движется вверх через водозаборный коллектор и собирается в верхней части корпуса котла.
- В барабане котла имеется труба, препятствующая образованию влаги. Эта труба используется для отделения влаги от пара. После этого процесса отделения пара сухой пар направляется в пароперегреватель.
- По мере продвижения сухого пара из антипомпажной трубы в пароперегреватель, пароперегреватель повышает температуру шва до необходимого уровня и преобразует его в перегретый пар.
- По мере преобразования пара в перегретую форму он поступает к парозапорному клапану.
- Парозапорный клапан передает перегретый пар в паровой барабан или в паровую турбину для выработки электроэнергии.

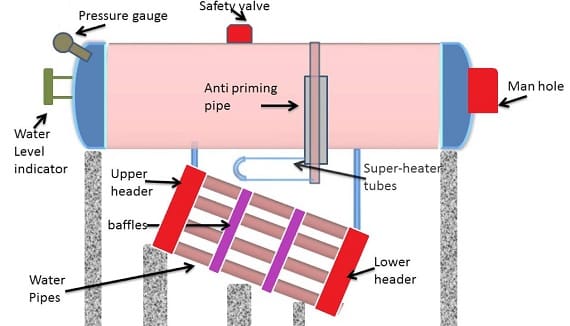

Части котла Babcock and Wilcox
Котел Babcock and Wilcox состоит из следующих основных частей:
- Индикатор уровня воды
- Паровое пространство
- Водяное пространство
- Водяной барабан
- Пароперегреватель
- Отводящий коллектор
- Демпферы
- Печь
- Приемный коллектор
- Обратный клапан подачи
- Водяные трубы
- Грязевой ящик
- Перегородки
- Противопожарная дверь
- Решетка
1) Барабан для воды
Это горизонтальный барабан. В нем содержится пар и вода. Короткая труба соединяет этот барабан с подъемом на заднем конце или водозаборным коллектором.
2) Всасывающий коллектор
Он расположен в задней части котла. Он соединяет водопровод с задним концом барабана. Водозаборный коллектор передает воду из водопроводных труб в барабан.
3) Восходящий коллектор
Находится в передней части котла. Он соединен с передней частью барабана. Функция заборного коллектора заключается в передаче пара из водяных труб в барабан.
4) Водяные трубки
В водяных трубках находится вода. Когда вода проходит через водяные трубки, она превращается в пар. Водяная трубка (диаметром 10 см) наклонена горизонтально и соединяет нисходящий и восходящий коллекторы. Вы можете легко отделить пар от воды в этих трубках благодаря наклонному положению трубок.
5) Грязевой ящик
Каждый опускной коллектор имеет грязевой ящик. Когда грязь оседает в ящике, она удаляется в нужную область.
6) Противопожарная дверь
Это место, откуда огонь поступает к топливу. В результате сгорания топлива образуются горячие дымовые газы.
7) Решетка
Это место, куда помещается уголь и сжигается.
8) Перегородки
Эти пластины устанавливаются в водяные трубы. Они помогают перемещать горячие газы вверх-вниз и вверх-вниз перед выходом из дымохода. Они специально разработаны для перенаправления горячих дымовых газов.
9) Обратный клапан подачи
Обратный клапан используется для подачи воды в барабан. Он останавливает обратный поток воды.
10) Водяной насос
Водяной насос является наиболее важной частью котла Babcock and Wilcox. Он забирает воду из резервуара или накопительного барабана и передает ее в водяные трубы.
11) Водяное пространство
Водяное пространство — это область корпуса, которая закрыта водой.
12) Индикатор уровня воды
Этот индикатор работает как манометр. Он показывает уровень воды внутри корпуса.
13) Паровое пространство
Объем оболочки, за исключением объема воды и трубного пространства, называется паровым пространством.
14) Топка
Топка является частью котла, в которой полностью сгорает топливо и вырабатывается тепло. Это выработанное тепло передается воде в водотрубном пространстве.
15) Перегреватель
Эта часть используется для повышения температуры насыщенного пара. Он преобразует насыщенный пар в перегретый пар.
16) Демпферы
Цепь используется для управления заслонками. Эта цепь проходит через шкив к передней части котла, чтобы справиться с тягой.
Преимущества и недостатки котла Babcock and Wilcox
Преимущества котлов Babcock и Wilcox
- Эти типы котлов способны вырабатывать пар до 2000 — 40000 кг/час.
- Котел Babcock and Wilcox имеет низкую площадь установки по сравнению с другими типами водотрубных котлов.
- Он имеет высокий общий КПД.
- Они имеют небольшие размеры.
- Их легко чистить и ремонтировать.
- Они легко устанавливаются.
- Это единственный котел, используемый для выработки большого количества тепла на гидроэлектростанции.
- Этот котел прост в обслуживании.
- У него низкие потери при засухе.
Недостатки котла Babcock and Wilcox
- Стоимость обслуживания очень высока.
- Эти котлы не идеальны для воды с отложениями или загрязненной воды. Если вода загрязнена и имеет осадок, в водопроводной трубе может образоваться накипь, труба может перегреться и лопнуть. Поэтому вода нуждается в дополнительной обработке перед поступлением в котел.
- Для нормальной работы этих котлов необходима непрерывная подача воды. В этом случае котел будет перегреваться, если вы не будете подавать воду непрерывно, даже в течение короткого времени. В процессе работы котла Babcock and Wilcox необходимо очень внимательно следить за уровнем воды.
Применение котла Babcock and Wilcox
- Котлы Babcock and Wilcox чаще всего используются на гидроэлектростанциях для выработки пара высокого давления.
- Эти котлы используют на гидроэлектростанциях для выработки большого количества электроэнергии.
Технические характеристики котла Babcock and Wilcox
- Рабочее давление = 140 бар (макс.)
- Эффективность = от 60% до 80%
- Диаметр барабана = от 1,22 до 1,83 м
- Размер водопроводных труб от 7,62 до 10,16 см
- Длина = от 6,096 до 9,144 м
- Производительность по пару = 40000 кг/ч (макс.)
- Размер труб пароконвектомата = 3,84-5,71 см
Раздел часто задаваемых вопросов
Кто изобрел котел Бэбкока и Вилкокса?
В 1967 году Джордж Герман Бэбкок и Стивен Вилкокс изобрели этот котел.
Для чего используется котел Бабкока и Уилкокса?
Котел Babcock and Wilcox чаще всего используется для производства большого количества тепла. Эти котлы чаще всего используются на гидроэлектростанциях для выработки пара высокого давления для производства электроэнергии.
Каков КПД котла Babcock and Wilcox?
Общий КПД котла Babcock and Wilcox выше, чем у других котлов. Этот котел имеет скорость производства пара около 20 тонн/час при давлении от 10 до 20 бар. Его КПД составляет от 60 до 80 %.
