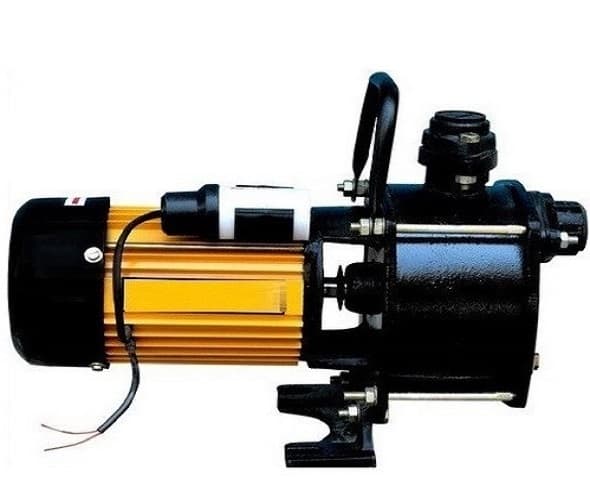

Струйный насос — это механическая машина, которая подает жидкость через приводное сопло, преобразующее давление жидкости в высокоскоростную струю. Эта струя из сопла непрерывно всасывает жидкость со стороны входа струйного насоса. В смесительной трубе задерживающаяся жидкость поглощает часть энергии движущейся жидкости. Диффузор этого насоса преобразует скорость жидкости в давление.
Струйный насос работает, вытягивая воду к поверхности, а не втягивая ее, как погружной насос. Это самовсасывающий насос без движущихся частей. Этот насос создает быструю струю практически любой жидкости и гонит другую жидкость за счет восстановления давления в диффузоре.
В струйных насосах два или более входных отверстия используются для отбора постоянного потока жидкости, а давление используется для создания всасывающего подъема. Сочетание скорости и давления газов или жидкостей на входе заставляет среду вытекать из ямы, резервуара или скважины через насос до точки выхода.
По некоторым причинам, таким как потери на трение, эффективность струйного насоса ниже, чем у обычного центробежного насоса. Однако струйные насосы имеют высокую эффективность при обработке газообразной смешанной среды или в различных скважинных условиях, когда свойства поверхности включают турбулентность.
Этот тип насоса имеет одно или несколько рабочих колес и диффузоров с эжектором. Он устанавливается над землей и выкачивает воду из грунта через входную трубу.
Эти типы насосов известны в регионах с высоким уровнем грунтовых вод. Поэтому они подходят для различных жилых помещений, таких как фермы, бунгало, нефтяные вышки и небольшие односемейные дома.
Если использование погружного насоса не рекомендуется или запрещено местными властями, то рекомендуется использовать струйный насос для откачки воды из колодца.
Работа струйного насоса
- Поверхностное насосное устройство
- Скважинный струйный насос
Струйный водяной насос использует в своей работе несбалансированное давление воздуха. Его работа очень похожа на всасывание жидкости соломинкой. Прежде всего, насос заполняется водой. После соединения крыльчатка насоса вращается и пропускает через себя пузырьки воды и воздуха. Во время этого процесса воздух выходит из аварийного запорного клапана, создавая непрерывную область низкого давления, которая естественным образом заставляет грунтовые воды подниматься вверх.
Когда жидкость поступает в струйный насос, площадь пути потока уменьшается за счет сопла соответствующего размера, тем самым увеличивая скорость жидкости и создавая эффект Вентури. Разность давлений, создаваемая эффектом Вентури, вытягивает жидкость из резервуара в струйный насос.
Вентури могут быть отделены друг от друга определенным расстоянием. Приводная жидкость и жидкость из резервуара смешиваются, и давление повышается с уменьшением скорости через путь потока увеличивающейся площади. Увеличение давления достаточно, чтобы поднять смешанную жидкость на поверхность.
Чтобы лучше понять принцип работы струйного насоса, посмотрите представленное ниже видео:
Как установить струйный насос
Если вы хотите установить струйный насос, выполните следующие действия:
1) Сделайте горизонтальное основание: —
Подготовьте горизонтальное бетонное основание для установки блока Mono Jet и закрепите основание двигателя с помощью винтов основания.
2) Размер трубы: —
Используйте трубы заданного размера, указанного на этикетке изделия.
3) Проверка фильтров и клапанов: -.
Убедитесь, что струйный блок с донным клапаном и фильтр на концах всасывающего и обратного трубопроводов закреплены в скважине (серии TDSJ, TSJ, HCSJ). Для серии HCSJ убедитесь, что присоединенный фильтр находится на дне всасывающей трубы скважины.
4) Грунтование: —
- Воздушный кран не предусмотрен на сериях HCS 80/11 и TDSJ. Когда насос заправлен, воду добавлять нельзя. Перестаньте заливать воду и снова наденьте крышку заливной горловины.
- Если уровень воды в напорном клапане постоянно падает во время процесса наполнения/заправки, это свидетельствует о наличии утечки и должно быть устранено.
5) Установите клапан управления давлением на максимальную скорость подачи: -.
Самым простым способом настройки регулирующего клапана на максимальную скорость подачи является визуальный метод. Для этого запустите насос и отрегулируйте винт с круглой головкой (15), чтобы измерить скорость нагнетания.
Повторяйте и затягивайте винт с круглой головкой (15) до тех пор, пока поток воды в напорную трубу не станет максимальным. Теперь зафиксируйте шестигранную гайку. Гайка (2) не позволит винту с круглой головкой (15) открутиться. Чтобы открыть винт с круглой головкой (15), необходимо отсоединить, затянуть и установить на место колпачковую гайку напорного клапана (1) во избежание несанкционированного вмешательства.
- однофазный струйный моноблок должен быть заземлен.
- Убедитесь, что электрические соединения (если таковые имеются) правильно и надлежащим образом изолированы.
- Правильно соедините кабель с зажимом пускателя, чтобы соединение не ослабло.
- При выборе размера провода следует учитывать работу при низком напряжении.
- Обеспечьте внутреннюю проводку двигателя и предварительное подключение к кабелям конденсатора с двумя проводами, выходящими из крышки распределительной коробки.
- К этим двум проводам могут подключаться только фазный и нейтральный проводники.
Типы струйных насосов
- Насос для глубокой скважины
- Насос для мелких скважин
- Конвертируемый насос
1) Глубинный насос
Глубинный струйный насос используется для откачки воды из глубоких подземных скважин. Глубокий колодец — это вырытая структура, образованная для получения подземных вод. Эти структуры создают методом бурения.
Глубинный скважинный насос в основном встречается в сельской местности, где вода не так легко доступна. Эти насосы могут поднимать воду путем всасывания на высоту от примерно 22 до примерно 120 футов. Глубинные скважинные насосы используют принципы центробежных насосов и топливных форсунок для обеспечения водой, которая отвечает нашим требованиям.
В основном эти насосы используются для перекачки воды для удовлетворения бытовых нужд. Он также известен как глубинный водяной насос.
Преимущества и недостатки глубинного насоса
Преимущества
Он не требует особого обслуживания и имеет относительно низкую цену
Если уровень воды становится ниже нижнего клапана впускного трубопровода, его необходимо заполнить водой.
Адаптирован для забора воды с разным напором всасывания
Только погружные насосы могут использоваться для более высоких напоров всасывания.
Глубинный скважинный струйный насос имеет низкую цену
Абразивные вещества в скважинах, такие как песок, могут повредить корпус и бегунок.
Длительный срок службы
Может устанавливаться вдали от источника воды.
2) Насос для мелких скважин
Эти насосы подходят для резервуаров или колодцев с общей высотой насоса не более 5,5 м. Струйный насос для неглубокой скважины используется для целей, где среда находится близко к поверхности, например, колодцы жилых домов.
Три основные части струйного насоса для неглубоких скважин — это узел струи, рабочее колесо и электродвигатель. Стоимость бурения неглубокой скважины обычно низкая из-за небольшого количества рабочей силы и материалов. Такой насос требуется для скважин длиной менее 25 футов. Однако неглубокие насосы не являются погружными. В качестве альтернативы они устанавливаются в обсадную трубу скважины.
Преимущества и недостатки насоса для неглубокой скважины
Этот насос может компенсировать скважину. Эффективность малоглубинного струйного насоса снижается с увеличением общего подъема. Может адаптироваться к скважинам с разным дебитом. У этих насосов есть проблемы с заливкой. Простая машина, почти не требует обслуживания. У этих насосов есть проблемы с кавитацией. Насос для мелких скважин стоит недорого.

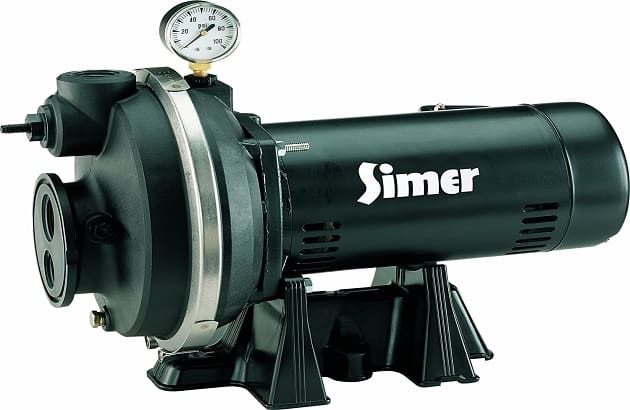

3) Конвертируемый скважинный насос
Конвертируемый насос для скважин может качать воду с глубины 70 футов. Его называют «конвертируемым» насосом, потому что он может использоваться как насос для мелких скважин для источников воды глубиной до 25 футов и как глубинный насос для источников воды глубиной до 70 футов.
Он также используется, когда насос находится над источником воды. Конвертируемый струйный насос использует две всасывающие трубы для откачки воды из скважины.
Как следует из названия этого насоса, вы можете соединить струйный узел с всасывающей трубой и превратить его в струйный насос для мелких скважин. Это позволит уменьшить глубину воды до менее чем 25 футов. Конвертируемые струйные насосы могут использоваться как в мелких, так и в глубоких скважинах.
Преимущества и недостатки конвертируемого скважинного насоса
Преимущества и недостатки струйных насосов
Струйный насос имеет следующие преимущества и недостатки:
Преимущества струйных насосов
- Струйный насос не имеет механических или движущихся частей, которые могут привести к износу.
- Возможность высокой производительности.
- Имеет длительный срок службы.
- Не требует больших затрат на обслуживание.
- Регулируя скорость впрыска моторного масла, его можно настроить в соответствии с различной производительностью.
- Способность работать в течение длительного времени без вмешательства.
- Эти типы насосов могут быстро и эффективно получать и заменять масло при необходимости технического обслуживания.
- Очень высокая устойчивость к абразивам в производимых жидкостях.
- Использование материалов CRA или ингибиторов в топливной жидкости делает ее более устойчивой к коррозийным жидкостям.
- Может использоваться в скважинах с большими углами отклонения без повреждения трубы.
- Преимущества циркуляции скважинного насоса в стволе и из ствола скважины заключаются в сокращении времени простоя и возможности извлечения обсадных труб, кабелей или НКТ без съемника.
- Может работать с высоким ГЛР.
- Подходит для удаленной работы.
- Может устанавливаться на весь пневмотранспортный патрон с помощью компрессионных фитингов и заглушек для труб.
- Он также может устанавливаться в ниппелях и надвижных рукавах с помощью кабеля.
Недостатки струйных насосов
- Низкая эффективность по сравнению с другими искусственными подъемниками
- Проблемы с ограничением пространства
- Он имеет высоконапорные поверхностные линии
- Потребляет большое количество электроэнергии
Раздел часто задаваемых вопросов
Может ли струйный насос перегреться?
- Если струйный насос постоянно работает в диапазоне напряжения выше 240 вольт или ниже 170 вольт, он может перегреться.
- Насос также оснащен T.O.P (термопротектором перегрузки), чтобы избежать перегрузки двигателя.
В чем разница между турбинным и струйным насосом?
Турбинный насос — это центробежный насос, который устанавливается под водой и соединяется с электродвигателем (устанавливается на поверхности воды) с помощью вала.
Турбонасосы имеют высокий КПД и в основном используются для перекачки больших объемов воды. Этот насос обычно имеет несколько ступеней, причем каждая ступень представляет собой отдельный насос, установленный поверх нижней ступени. Это похоже на поезд, тянущийся с несколькими двигателями, а каждая ступень — это двигатель. К его концу также прикреплен большой электродвигатель. Струйный насос работает аналогично турбонасосу, но возвращает воду на вход, чтобы помочь поднять воду.
