Приветствую всех неравнодушных к техническому, и не только, рукоделию.
Хочу представить вашему вниманию вариант антенны для дальнего приёма цифрового вещания. Ничего принципиально нового в моём изделии конечно нет, но возможно кому-то пригодится идея совмещения усилителя с антенной . Антенна Харченко привлекает прежде всего своей простой в изготовлении, хорошей повторяемостью, достаточной широкополосностью, приличным коэффициентом усиления (заявлено до 9дб с рефлектором, а измерять мне всё равно нечем) при малых габаритах. На мой взгляд она работает лучше знакомой всем «сушилки».
Итак, о причинах, побудивших желание создать сие произведение. У нас в городе конечно есть вышка, с которой идёт вещание первого мультиплекса «цифры» и обещают включить второй (вот уже два года), но я-то хочу здесь и сейчас, как и многие. В соседнем городе второй пакет уже давно включен, но у нас он на комнатную антенну конечно не принимается, да и на внешнюю без усилителя тоже. Была у меня такая антенна в саду, недавно соседу отдал в обмен на материал, поэтому появилась возможность показать как я её делаю.
При изготовлении не требуются остродефицитные материалы, даже если всё покупать выйдет дешевле заводской, не говоря уже о супер разрекламированных с обещанием приёма 80(?) каналов (есть такие, сам про этот развод читал) .
Материалы:
1. Отрезок кабеля 4х16мм² — 1,5м.2. Отрезок провода СИП – 1.5-2м.3. Листовой алюминий толщиной 1-1.5мм. 60х200мм. (я вырезал из старой кастрюли)4. Антенный усилитель от «сушилки».5. Хомуты для крепления антенны к мачте.6. Герметик силиконовый7. Ну и конечно кабель и штекер.8. Маленькая распаячная коробка.9. Винты М5 (потайная головка) с гайками и шайбами- 2шт.
Инструменты:
1. Ножовка по металлу2. Ножницы по металлу3. Дрель (я пользовался ручной)4. Свёрла 1.5 и 5мм.5. Напильник личнёвый или плоский надфиль.
Первым делом рассчитываем нашу антенну. Особо не заморачиваясь я взял данные об интересующих меня частотах из
. В моём городе это 602 МГц (37 канал) первый пакет и 770 МГц (58 канал) обещанный второй. Меня же интересуют данные соседей -546 МГц (30 канал) первый и 498 МГц (24 канал) второй мультиплексы, вот на них и буду делать антенну. Полученные частоты, точнее среднюю частоту, подставил в онлайн калькулятор из
и получил требуемые размеры.

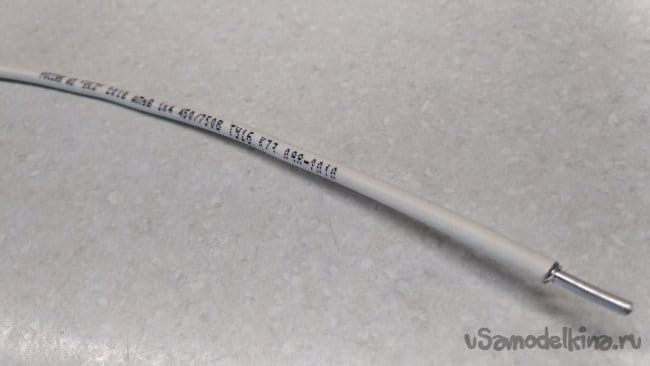

На следующем этапе готовим материал- раздеваем кабель

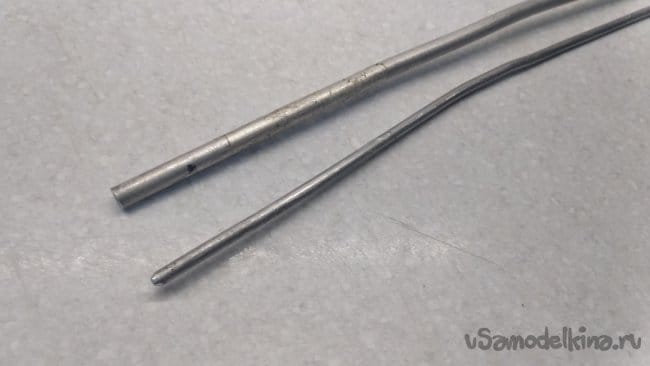

и СИП для получения голого провода.
Из старой кастрюли добываем кусок листового алюминия.

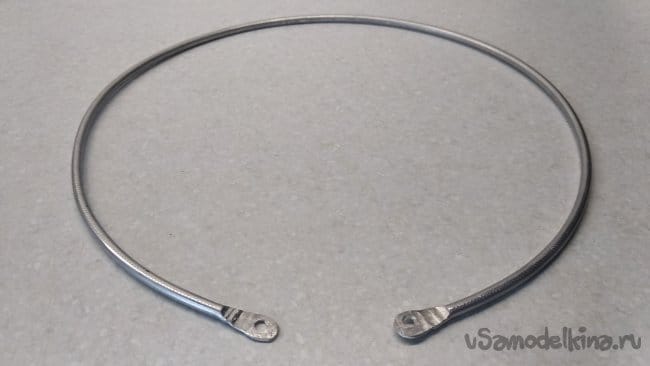

Из жилы кабеля 16мм² (ø5,1мм) пассатижами выгибаем «восьмёрку» антенны.
Место соединения «восьмёрки» делаем внахлёст, стачивая половину диаметра напильником.

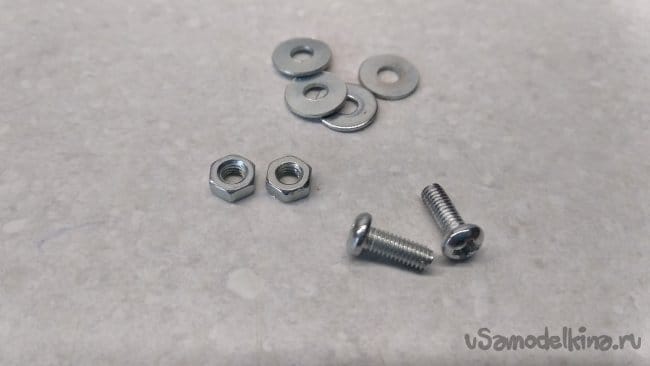

Места соединения сверлим ø1.5мм под заклёпки.
Приклёпываем к месту соединения кабеля полоски из алюминия шириной 7мм, длиной- 50 (с запасом).

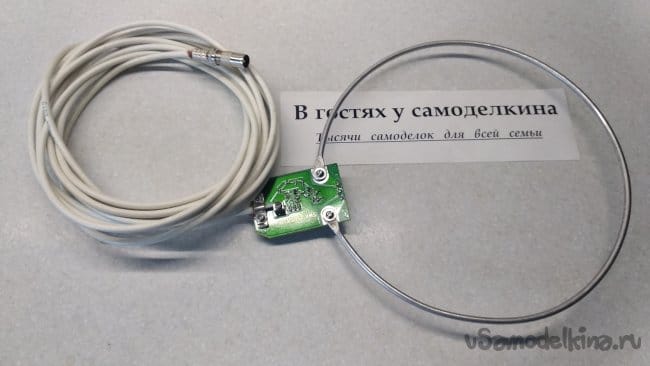

Выгибаем полосы таким образом, чтобы к ним можно было при помощи винтов пристыковать усилитель.
В полосах сверлим отверстия ø5мм для винтов крепления усилителя, грубо говоря по месту, используя сам усилитель как шаблон, выдерживая расстояние 10мм (или какое нужно по расчетам) между пластинами. Отверстия зенкуем до диаметра 7мм (диаметр потайной головки винта).
Следующий шаг я назвал бы издевательством над усилителем.

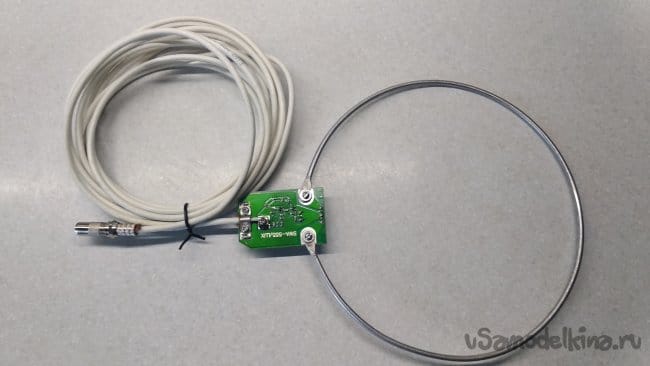

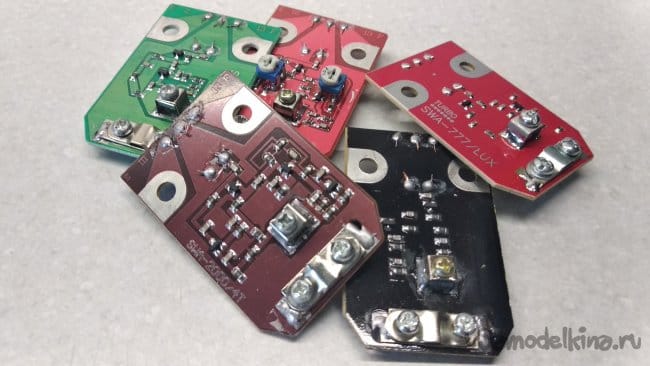

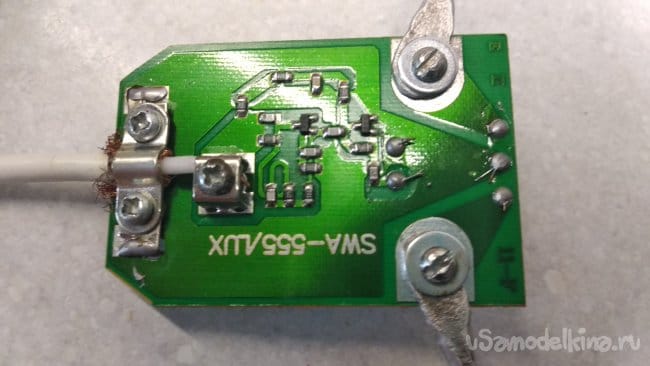

Усилитель в данной конструкции не роскошь, а средство протолкнуть слабый сигнал по кабелю, в котором он бы затух на первом метре, до ресивера.

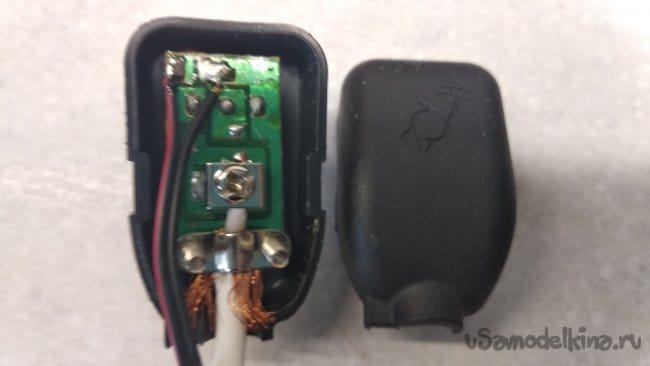

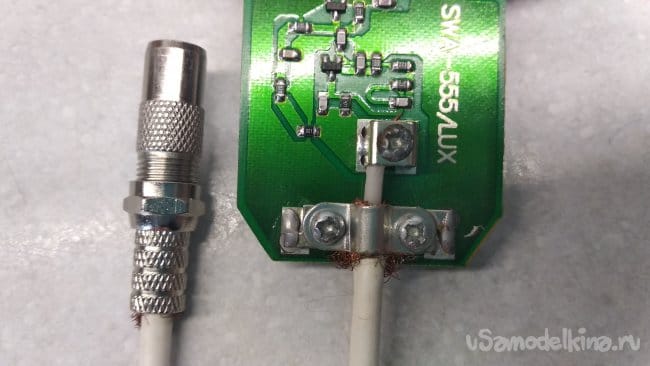

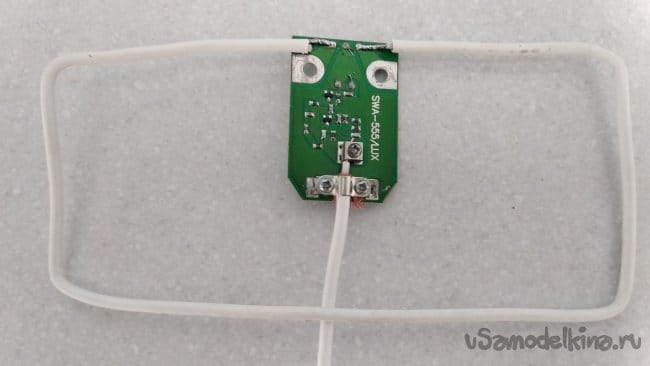

Так как он по габаритам не влезал в распаячную коробку, а вставить его было надо, то края его и штатное крепление кабеля были просто варварским способом- ножницами по металлу – обрезаны до нужных размеров, а в центре платы просверлено отверстие под крепёжный саморез. Жизненно важные органы усилителя при этой экзекуции не пострадали.
Рефлектор антенны сделан так же согласно онлайн расчётам. Рамки согнуты из той же жилы кабеля, что и антенна. Большая рамка выгнута по расчётным размерам рефлектора, а малая предназначена для крепления антенны к мачте, кронштейнов (металлических изоляторов) полотна антенны ну и попутно для увеличения жесткости решетки.
Рамки соединяем между собой полоской алюминия с последующей опрессовкой пассатижами.
Получаем вот такую конструкцию:
Решетку делается из одиночных жил СИПа, поочерёдно оборачивая вокруг длинных сторон рамок с шагом 10мм.
Для того, чтобы выдержать шаг решетки и размер (чтобы стянуть бока рефлектора в «песочные часы») рекомендую изготовить шаблон из 10мм рейки, пропилив в ней вырезы для рамок по размерам. У меня каким-то чудом сохранился старый шаблон (два года служил подкладкой под ножку комода), по этому не показываю как его сделать, и так понятно.
В результате рефлектор имеет вот такой вид:
Напоминающий решетку холодильника. Вообще конечно можно обойтись и без рефлектора, но в моём случае нужно было не столько увеличить сигнал дальней станции, сколько ослабить сигнал ближней, хотя лишнее усиление (на мой взгляд некорректное выражение для антенны, правильнее коэффициент направленного действия) не помешает.
Соединение антенны с рефлектором сделано на кронштейнах («металлических изоляторах») из алюминия.
Все неразъёмные соединения выполнены на заклёпках, сделанных из одиночной жилы СИПа.

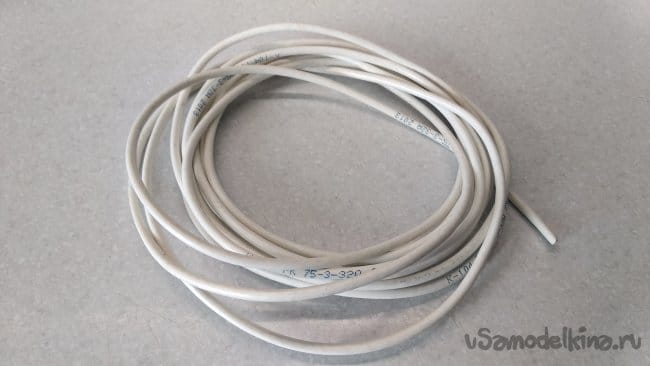

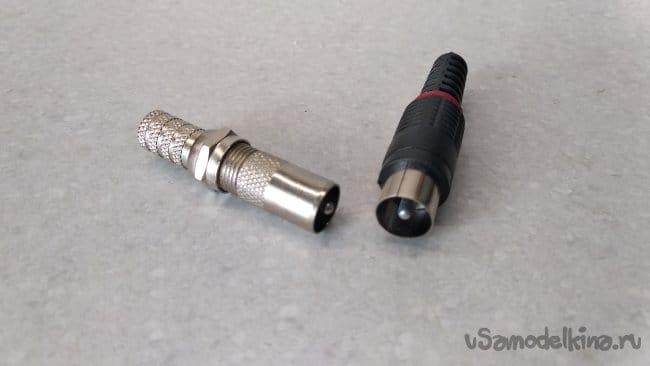

Кабель снижения, при наличии отсутствия (всё лишнее уже отрезано и отпаяно) штатного крепления просто припаиваем к плате усилителя.
Далее, прячем усилитель в распаячную коробку и, в связи с суровыми метеоусловиями эксплуатации, промазываем все стыки и отверстия силиконовым герметиком.
Приклёпываем полотно антенны через кронштейны к рефлектору, и получаем законченное изделие:
Установку и настройку по азимуту показывать не имеет смысла, покажу результат своих телодвижений в меню настроек ресивера: Прежде всего нужно включить питание антенны, благо у ресивера такая функция есть.

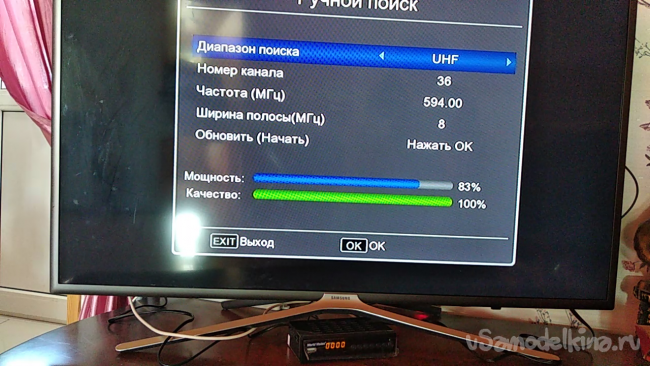

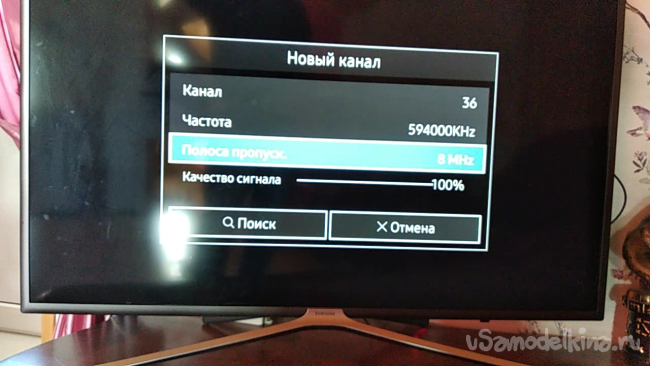

В меню настроек заходим в ручной поиск каналов, устанавливаем нужный нам канал и по нижней шкале (качество сигнала) настраиваем антенну по азимуту. Напомню, мне нужны 24-й и 30-й каналы.
Ну и сам Бог велел проверить сигнал нашей вышки:
Вот теперь включаем на ресивере автопоиск, и смотрим какие программы он нам изловит: Сначала он поймал мне второй мультиплекс дальней вышки, это именно то, из-за чего всё было затеяно.
Следующие два пакета практически одинаковые, отличаются только новостными программами разных областей.
В результате имеем 30 каналов , 10 из которых повторяются.
Да, забыл указать расстояния до передатчиков. Если верить сведениям из интерактивной карты ЦЭТВ, то до дальнего по прямой 21 км., а до нашего всего 4км. Угол места между ними 74°.
Примечание: При изготовлении антенны ни один усилитель серьёзно не пострадал.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Самодельная телевизионная антенна для цифрового телевидения своими руками: размеры, простая схема, наружная и комнатная антенна для цифрового телевидения, сделанная своими руками.
Буквально совсем недавно в жизни человека появилось телевидение. Почти сто лет в нашей реальности имеется такое понятие, как телевизор. С момента изобретения и до недавнего времени телевизоры работали на технологии аналогового сигнала.
Главное отличие от используемого современного типа сигнала – цифрового, является передача электричества приемнику. Этому электричеству соответствуют определенная частота и амплитуда, что в последующем преобразуется в изображение и звук.
Основной причиной перехода всего мира на цифровое вещание, является ограниченность так называемых ресурсов аналогового тв.
Как перейти на цифровое телевидение и настроить прием каналов самостоятельно?
Попросту в один момент перестает хватать частот, на которые начинает претендовать большое количество каналов. В России процесс полного перехода на цифровое телевидение начался в 2006 году и закончился в 2019.
“Цифра” от аналоговой передачи отличается не только повышенным качеством изображения, но и схемой, по которой она построена и функционирует.
Так цифровое ТВ больше не привязано в единому региональному телецентру от которого по проводам идут сигналы. В схеме работы появляется антенна, которая принимает сигнал и передает их телевизору.
В этой статье рассказываем как сделать антенну для цифрового телевидения своими руками.
Что нужно, чтобы сделать антенну своими руками для приема цифрового тв
Список материалов, которые понадобятся для изготовления антенны зависит от вида будущего устройства для приема радиоволн. Основной список материалов состоит из:
- трубка диаметром от 0,5 мм2;
- проволока из меди или алюминия/коаксиальный кабель;
- алюминиевые полосы, банки, коннекторы итд.
Для изготовления антенны своими руками подойдут любые токопроводящие материалы, например, прутья и уголки.
К токопроводящим материалам относят: медь, алюминий, сталь, железо, бронзу, латунь, вольфрам, молибден.
Говоря о стоимости, то для самодельного приемника волн, лучше всего подойдет коаксиальный кабель.
Его цена значительно меньше, чем у медного кабеля, но он имеет те же свойства, что и другой популярный проводник, широко распространенный в электротехнике. На крайний случай можно использовать обычный антенный провод.
Одна антенна бесполезна и не имеет смысла без других деталей, которые помогают преобразоваться цифровому сигналу в картинку.
Помимо выше перечисленных материалов для антенны вам понадобятся:
- штекер, передающий сигнал от антенны к приемнику;
- если телевизор старой модели – приемник – ресивер;
- сам телевизор.
Придать материалам нужную форму и скрепить их можно и без специальных инструментов, но для упрощения работы и экономии времени стоит подготовить плоскогубцы и кусачки, изоляционную ленту, паяльник.
Разновидности антенн, которые принимают качественно цифровой сигнал, для изготовления своими руками
Большой выбор в технологиях изготовления антенн из подручных материалов позволяет исходить из своих возможностей и обстоятельств. Случается, что человек физически не может достать в ближайшее время необходимые материалы. На помощь приходят подручные средства, которые есть почти у каждого в гараже.
Антенна представляет собой конструкцию, прибор, предназначенный для улавливания волн телевизионного вещания. Устройства, которые предназначены для широкого использования способны улавливать частоту в диапазоне от 41 до 250 МГц.
Менее вероятно, но возможно, что самодельная антенна будет способна улавливать волны ультравысокой частоты, которые располагаются в диапазоне от 470-960 МГц.
Улавливающие устройства, предназначенные для телевизоров, можно разделить на две категории – внутренние (располагаются возле телевизора в непосредственной близости) и внешние (устанавливаются на внешней части здания, в котором стоит телевизор).
Своими руками можно сделать следующие виды антенн для трансляции цифрового телевидения:
- коаксиальная (имеет второе название “Из проволоки”);
- из банок;
- восьмерка (она же “Зигзаг”);
- логопериодическая;
- волновая.
Самодельные антенны для цифрового ТВ – схемы, размеры, советы и фото.
Несмотря на то, что цифровое вещание кажется более сложным, по сравнению с аналоговым, оно не предъявляет особых требований к качеству устройства, принимающего или передающего радиоволны.
Даже какие-либо не стыковки и неровности конструкции не сильно влияют на искажение получаемого сигнала.
Однако следует стараться максимально четко соблюдать геометрические соотношения всех элементов, погрешность не должна превышать нескольких миллиметров.
Стоит помнить, что:
- Количество принимаемых каналов уменьшается с усилением антенны.
- При сужении направленности устройства, увеличивается усиление.
Из вышеперечисленного следует, что антенна будет улавливать меньше помех, если список принимаемых каналов будет меньше. Следует отметить, что идеальной конструкции получится не может из-за существования этих прямо- и обратно пропорциональных зависимостей.
Комнатная антенна из кабеля
Такой тип антенны подойдет, если расстояние до телевышки минимально, а на пути к ней отсутствуют такие физические преграды, как многоэтажки и горы.
Устройство из коаксиального кабеля является комнатным и для его изготовления понадобится сам кабель длиной 2,5-3 метра, кусачки, ручка или другой прибор для разметки, измеритель длины: рулетка, линейка, штекер для передачи сигнала телевизору или приемнику. На изготовление уходит до 10 минут времени.
На кабеле отступаем 5 сантиметров от одного края и снимаем внешний слой изоляции.
Диэлектрический материал, который может быть резиной, бумагой, ПВХ или даже сшитым полиэтиленом, нужны не только для того, чтобы обеспечить безопасность для человека, но и повысить износостойкость провода, уменьшить естественную амортизацию.
Именно поэтому освобождение от внешней изоляции должно быть максимально аккуратным.
Удаляется только диэлектрик, фольга и внутренняя оплетка аккуратно отклоняются в сторону, так чтобы они просто не мешали обрезке.
Очищается центральная жила от внутренней изоляции. Для того чтобы произвести зачистку аккуратно, следует использовать нож. Прижимаем провод большим пальцем к лезвию ножа и резким сдвигом убираем диэлектрик.
Не советуем зачищать кабель методом обжига зажигалкой, какой существует в быту: не безопасно и не правильно.
Очищенная внутренняя жила, отодвинутая фольга и оплетка, перекручиваются в один жгут. Очень важно сделать переплетение максимально крепким и плотным. Скрутка всех элементов должна осуществляться таким образом, чтобы на конце остались свободные 2.2 см оголенной внутренней жилы.
На проводе от конца изоляции со стороны диэлектрика откладывается 2 дециметра и убирается внешняя изоляция, при этом не затрагивается все что находится под внутренней изоляцией включая ее саму.
От зачищенных двух сантиметров отмеряется 2,2 дм и убирается внешний диэлектрик 1 см. длиной, оплетку не трогаем.
Обматываем 5-сантиметровый конец вокруг обработанного участка длиной 1 см. Важно сделать обмотку туго, чтобы получилось кольцо. Заключительным этапом считается монтаж RF-штекера на незадействованный конец.
Простая комнатная самодельная T2 антенна из коаксиального кабеля для цифрового телевидения своими руками:
Из банок
Если дома или в гараже завалялись жестяные банки, то можно использовать их в изготовлении домашней антенны. Самодельное улавливающее устройство из банок может поймать 7 каналов в среднем и длинном диапазонах.
Основным условием, применимым к такому подручному материалу как банка, является отсутствие дефектов, вмятин и других повреждений, а также бугристостей.
Жестяные банки должны быть чистыми, перед тем, как приступить к изготовлению антенны, их нужно промыть тщательно просушить.
Для изготовления потребуется:
- паяльник;
- две банки;
- деревянная основа;
- кабель обычный телевизионный (имеет маркировку RK-75);
- изолента и саморезы (3-4 шт.);
Кабель длиной несколько метров с одного конца зачищается от внешней изоляции на 10 см.
Очищается центральная жила, удаляется внутренняя пластиковая изоляция. Внутренний плетеный экран скручивается в плотный жгут вокруг центральной жилы.
На противоположный конец провода нужно присоединить штекер, который будет подключаться к телевизору и передавать сигнал (маркировка “RF”).
Удаляем от жестяных банок маленькие “ушки”, при помощи которых они открываются, соединяющимися саморезами крепим части кабеля: скрученная жилу и оплетку. Закрепляем паяльником.
Строго на одной линии устанавливаются банки, уже соединенные (3 шаг), и закрепляются на деревянной основе или даже вешалке любыми подручными материалами (любым диэлектриком), например, изолента или скотч.
Такую антенну можно поставить на улице или дома (важно знать, что чем длиннее кабель, тем более плохим будет изображение), усилить сигнал можно при помощи усилителя или дополнительных линий с банками.
Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками
Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.
Для изготовления восьмерки необходимо:
- 1-1,5 метра медного провода с сечением до 5 мм;
- коаксиальный провод длиной 3-5 метров;
- паяльник, припой и канифоль;
- штекер телевизионный;
- линейка и маркер;
- изоляционная лента, основа для изготавливаемой конструкции.
Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.
Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.
По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.
Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.
Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка. Важно делать обмотку тугой.
Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.
Устройство готово, отогнутый конец крепится на основу.
Логопериодическая антенна
Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.
Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.
Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.
Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями.
Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.
Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:
Заготавливаем по приведенным в таблице данным вибраторы. Важно, чтобы диаметр был одинаковым у каждого вибратора.
Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.
После этого при помощи паяльника фиксируются вибраторы.
Мощная Логопериодическая ДМВ антенна своими руками:
Волновая
Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.
Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор. Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик).
Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.
Как улучшить качество сигнала на самодельных антеннах
Причин, почему телевизионный сигнал слабый, множество. Например, часто теряется качество изображения или пропадает звук из-за того, что антенна принимает только отраженный сигнал.
Другими причинами могут выступать:
- низкая чувствительность;
- кабель с высоким сопротивлением;
- большое расстояние от телевышки;
Для того, чтобы улучшить качество сигнала на самодельных антеннах, нужно попробовать проделать следующие действия:
- Если она комнатная, то следует разместить ее как можно ближе к окну. Так на ее пути будет меньше препятствий из-за которых теряется часть сигнала.
- Если она расположена на улице, нужно установить ее на более возвышенное место – крышу. Убедитесь, что сигнал не загораживается горами или лесом.
- Измените направление. Помехи и рассыпание картинки зачастую исчезает, если развернуть принимающее устройство в правильном направлении, даже несколько десятков градусов играют роль.
- Приобрести антенный усилитель.
Как рассчитать параметры для цифрового ТВ
Для антенны из кабеля нужно произвести вычисления его длины. Это делается при помощи обычных формул физики.
Для начала нужно понять на каких частотах вещает мультиплекс, после чего выводим среднее значение. Например, при частотах 605 и 613 МГц выводится среднее арифметическое получится 609 МГц.
Следующим шагом определяем длину волны через формулу скорости света деленную на выведенное среднее арифметическое.
Вычисление: 300/609=0,492 м. От получившегося числа высчитываем 1/4, которая и будет представлять собой необходимую длину кабеля для создания антенны.
Чтобы облегчить задачу вычисления можно воспользоваться онлайн калькуляторами, которые безошибочно рассчитают необходимый размер для полуволновой, четвертьволновой и полноволновой антенн.
Онлайн-калькуляторы в гугл или яндекс:
- калькулятор для диополя и штыря;
- калькулятор радиолюбителя.
Лучшая антенна без паяльника для цифрового телевидения T2 сделанная своими руками:
Сделать антенну своими руками не трудно, достаточно проблематично спаять и прикрепить все детали так, чтобы она работала без помех и рассыпания картинки.
Сегодня не обязательно идти в магазин и покупать дорогостоящее оборудование, случаются ситуации когда просто нет возможности попасть в магазин. Сделать антенну можно из подручных материалов.
Советуем выбирать либо конструкцию из коаксиального провода, либо “Восьмерку”. Как показывает практика они наиболее легки в изготовлении, и их характеристики позволяют смотреть телевидение в любом месте.
Просмотров 42.1k. Опубликовано 03.11.2020 Обновлено 21.02.2021
Телевизионная антенна, которая сделана своими руками и рассчитана на прием цифрового сигнала (DVB-T2), может не уступать по качеству заводским принимающим устройствам. В зависимости от поставленной задачи, местности, условий эксплуатации, самодельная антенна может изготовиться по-разному. Конструкция может быть как очень простой, так и выполняться после расчета кучи формул. Если точно сделать расчеты, то на телевизоре можно успешно ловить два мультиплекса (каждый по 10 каналов, суммарно на ТВ будут приниматься 20 каналов).
Типы принимающих антенн
Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.
- Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
- Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
- Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.
По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.
- активные антенны, на которых сигнал усиливается подключенным усилителем (питание получает от внешнего блока внутри квартиры или от приемника телесигнала – телевизора или приставки);
- пассивные – сами усиливают принимающий сигнал за счет конструктивного выполнения (требуется соблюдение размера антенны и формы проводников).
К цифровой приставке
Варианты антенн для приема цифрового сигнала
Прием ДВМ-волн может осуществляться множеством антенн. Для показа цифрового телевидения DVB-T2 приемник может быть сооружен только из одного кабеля, или с дополнительных элементов.
Каждый телевизионный приемник будет отличаться характеристиками. Их надо учитывать при выборе, особенно если вы живете далеко от города, где поблизости нет телевышек.
Ниже представлена таблица самых распространенных ТВ-антенн. Они учше всего работают, наиболее просты в изготовлении.
| Тип | Коеф. усиления, Дб | Максимальная дальность приема сигнала, км | Рабочий диапазон, МГц | |
| Без усилителя | С усилением | |||
| Из кабеля | 0-3 | 15 | 15 | 440-800 |
| Из банок | 3-5 | 15 | 40 | 470-622 |
| Бабочка | 5-11 | 20 | 70 | Любой (нуждается в расчетах) |
| Тройной квадрат | 9 | 15 | 60 | |
| Харченко (или биквадрат) | 5-6 | 10 | 50 | |
| Логопериодическая | 8-12 | 30 | 100 | |
Есть более сложные варианты. Но при всей трудности изготовления имеют существенные недостатки. При этом качество приема не настолько велико по сравнению с табличными. Поэтому самостоятельно делать их нет смысла. Например:
- Антенна Ковачева;
- Туркина;
- волновой канал.
Как сделать антенну
Дополнительно к описанию процесса изготовления будут описаны достоинства, недостатки каждой антенны для цифрового ТВ. Быстро сделать антенну для телевизора получится не каждого типа. Это объясняется сложностью конструкции, необходимостью соответствующих расчетов.
Петля из антенного кабеля
Можно сделать всегда, если старая антенна перестала показывать.
Для работы нужны:
- антенный кабель (коаксиальный), желательно с медным сердечником;
- нож;
- плоскогубцы;
- штекер, чтобы соединить кабель к антенному входу телевизора.
Принцип изготовления заключается в очистке областей кабеля от изоляции, скреплении провода между собой в форме петли. Отсюда пошло название – «петличная».
Схему надрезов смотрите на изображении ниже.
Кольцу нужно постараться придать форму круга. Если сразу форма не держится или постоянно начинает искажаться, можно сделать каркас. Выпилите из фанерного листа, или вырежьте из плотного картона круг нужного диаметра. К нему прикрепите антенное кольцо изолентой.
Антенна простая. Легче сделать только из обычного зачищенного кабеля или просто вставленной проволоки в антенный разъем. Чтобы сделать петлю, надо только иметь перед собой схему зачистки, знать, куда сделаь соединение. Имея кабель дома, устройство делается за несколько минут.
Антенна комнатная. Будет ловить только при близком расположении ретранслятора. Сигнал должен поступать на высоком уровне.
Делать усиление бессмысленно – качество приема не улучшится.
Более продвинутым вариантом петли будет создание спирали вместо одного кольца. Так получится сократить потери, но придется заниматься расчетами.
Еще одной вариацией выступает аналогичное кольцо, только без снятия изоляции и экранирующего слоя при выполнении второго обреза – шаг пропускается.
DVB-T2 вещание также принимается, но несколько хуже, чем стандартная петля.
Из пивных банок
Подойдут баночки из-под пива, других напитков, которые разливаются в алюминиевые (жестяные) емкости объемом 0,5 л. Например, «Кока-кола», «Фанта», другие.
Банки с объемом 0,3 л тоже можно использовать. Но тогда нужны дополнительные расчеты, чтобы правильно расположить банки.
Изготовление посложнее, чем только с кабелем. Надо соблюдать правильное расстояние между банками, схему соединения, если используются четыре элемента.
Антенна сооружается только из четного количества банок, минимум с двух. Чем больше, тем лучше. Возможно соединение между собой 4, 6, даже 8 банок, что позволяет получить более уверенный сигнал, если ретранслятор далеко.
В примере ниже будет описана технология, когда банки крепятся на гардеробной вешалке.
Кстати, на коленке за 15 минут собрал такую антенну и получил положительный результат при настройке цифровых каналов на телевизоре. Нашлось 24 канала (страна Украина).
Более развернутую инструкцию и подробнее о выводах читайте в тематичной статье: антенна из пивных банок своими руками.
Есть разные варианты исполнения антенны. Ниже предоставлена инструкция, которая описывают чертеж.
- Скотчем зафиксируйте банку на нижней планке деревянной или пластиковой вешалки с любого края.
- В дне проделайте отверстие, которого будет достаточно, чтобы просунуть через него кабель.
- Подготовьте один конец кабеля. Сделайте зачистку, чтобы был оголен сердечник и экран.
- Просуньте кабель через первую банку насквозь, закрепите экран. Можно прикрепить саморезами к верхней плоскости или примотать к «язычку». Предпочтительнее первый способ. Еще качественне будет спаивание. Тогда потери в месте соединения отсутствуют.
- Отмерьте 7,5 см от первой баночки. Закрепите вторую емкость, прикрепите к ней аналогичным способом внутреннюю жилу.
- Второй конец подключается к ТВ-приемнику, предварительно установленным на него коннектором.
Антенна легко делается. Из материалов нужны только кабель с банками. Из инструментов потребуется нож, саморезы, скотч, вешалка или любой другой крепежный элемент. Можно взять обычный деревянный брусок достаточной длины.
Качество, дальность приема. Если нет больших перепадов рельефа и сигнал хорошо достает, тогда прием возможен даже на 50-километровой отдаленности.
Для максимальной эффективности необходимо очень точное определение размеров вибраторов. Недостаток есть у всех самодельных приемников телевизионного сигнала.
При установке на улице антенна подвержена деформациям из-за порывов ветра (парусность). Поэтому нужно надежное креплении.
Бабочка
Название получила из-за конструкции, которая внешне выглядит как насекомое. Крыльями являются проводники (вибраторы), которые отходят от общей оси под углом.
Внешне напоминает старые штыревые антенные польского производства. Отличаются только тем, что в штыревом устройстве есть фазированная сетка. В бабочке ее роль выполняет каркас.
Уровень чувствительности. Подходит для дальнего приема не самого сильного сигнала.
Единая конструкция. Принимающее устройство будет цельным, эффективным, если выполнить антенну для цифрового телевидения из цельного куска проволоки. Соединять придется только стыки в верхней части, концы проволоки.
Может рассматриваться как антенна для дачи. Это возможно, если сделать ее активной через подключение усилителя.
Максимальные характеристики устройства достигаются только вследствие точных расчетов.
Даже минимальные изменения в конструкции, деформация, изгибы, влияют на потери.
Узконаправленность. Приемник имеет малый охват по старой разметке. Принимается максимум 10 телеканалов. Если мультиплексы сильно расходятся по значению частоты, тогда придется сооружать два антенных устройства и заниматься согласованием между ними. Или просто пожертвовать чувствительностью.
Изготовить бабочку, которая представлена на рисунке выше, очень легко. Требуется из медной проволоки соорудить прямоугольник со сторонами 50 и 20 см (длина и высота, W и H).
Далее перекрутить прямоугольник в центре и разрезать в месте пересечения. В результате должно получится два треугольника. Концы на треугольниках, которые образовались при разрезе, надо спаять. Затем к обоим местах пайки присоединяют жилу кабеля и экранирующий слой. Для телевидения расстояние между вибраторами требуется соблюсти в 1,4 см (q). Всю конструкцию лучше закрепить на мачте.
Рекомендуется место соединения бабочки с кабелем защитить, залив эпоксидной смолой. А вместо обычного соединения монтировать антенный разъем. Пример реализации показан ниже. Тогда антенну можно будет снимать, подключать другую самодельную.
Чтобы сделать более эффективную, но в то же время сложную бабочку, потребуется:
- палка из дерева длиной примерно 1 м, толщиной около полсантиметра и шириной 7 см;
- линейка, карандаш, транспортир;
- проволока из меди или алюминия с сечением 3-6 мм;
- отвертка или электрический шуруповерт;
- плоскогубцы или кусачки;
- саморезы с гайками или паяльник с необходимыми для пайки материалами (припой, флюс-паста).
Медь будет предпочтительным материалом, но вибраторы большой длины под влиянием ветра могут сильно деформироваться. Это повлияет на способность ловить антенной DVB-T2 сигнал. Поэтому можно выбрать алюминиевый проводник более толстого сечения. Устройство будет крепиться только вне здания.
Чтобы правильно зафиксировать на каркасе (палке) вибраторы, надо сначала сделать разметку:
- на палке отметить четыре точки на расстоянии 0,2 м (L) между каждой;
- в каждой точке проводятся перпендикулярные линии к палке;
- от перпендикуляра с каждой стороны чертятся линии под углом в 30° (это направляющие, по которым потом уложатся проводники);
- результатом будет готовая разметка, которая идентичная той, что показана на рисунке ниже.
Когда каркас размечен, можно приступить к креплению и соединению всех элементов.
Готовая антенна выглядит следующим образом:
На обратной стороне дощечки можно прикрутить катушку, к которой будет делаться соединение.
Монтаж можно сделать через пайку или прикручиванием саморезами.
Пайка
Пайка возможна только на металлические основания. Поэтому сначала на деревянную поверхность надо прикрепить кусок проволоки по центру так, чтобы разметка не была полностью перекрыта. Иначе возникнут сложности при монтаже и конструкция будет искажена. Вместо проволоки могут крепиться 4 стальных куска.
Затем нарезаются усики. Кусачками проволока делится на 16 элементов длиной по 15 см каждый. В соответствии с заранее прочерченными угловыми полосами к центральному металлическому элементу припаиваются все 16 усиков в каждой из четырех точек.
Крепление болтами
Способ более сложный, отнимает значительно больше времени. Но конструкция окажется прочнее.
Деревянный каркас надо выбирать с толщиной и шириной от 2 и 4 см соответственно.
Под прочерченным углом в 30° на боковой поверхности палки по линии делается отверстие. В ямку потом вставится каждый усик. Чтобы крепление получилось, разметку с просверливанием надо сделать четко.
Потом высверливается отверстие, которое пройдет по касательной ямок. Отрезаются усики увеличенной длины (по 17 см), на 2 см каждый элемент вставляется внутрь ямки. Затем все элементы крепятся закручиванием болта с гайкой. В завершение из усиков делаются крылья. Для этого каждые два усика со всех сторон четырех точек обматываются тонкой проволокой, соединяются между собой.
Тройной квадрат
Другое название – антенна Сотникова.
Внешне представляет соединенные между собой три квадрата из стальной или медной проволоки. Каждый следующий квадрат имеет меньший размер. Все соединяется на одной оси, которая направляется на источник DVB-T2.
- Сделать «тройник» можно единой конструкцией, которая выгибается одной проволокой, а пайка применяется только для соединения стыков. Надо следовать чертежу, по которому выгибается конструкция.
- Или же выгибается каждый квадрат в отдельности с заранее рассчитанной стороной.
- Затем готовятся соединительные перемычки.
- Все квадраты (директор, вибратор и рефлектор), крепятся двумя перемычками в самых верхних точках по центру пайкой.
- К ответвлению вибратора припаивается коаксиальный кабель с сопротивлением 75 Ом.
Антенна Харченко
Ввиду конструкции называется еще «биквадрат», «восьмерка», «Z-антенна».
Конструкция популярна длительное время, так как применялась еще во время активного аналогового вещания. Биквадрат работает с приемом дециметровых, метровых волн. Необходимо только сделать конструкцию нужных размеров.
Делается «двойной квадрат» так:
- Рассчитывается периметр квадрата, чтобы значить точную длину стороны.
- Инструментом (тиски, плоскогубцы) из проволоки выгибаются два одинаковых квадрата.
- В местах, где проволока будет состыковаться, она обрезается на 2 см с каждого конца на обоих квадратах.
- Квадраты спаиваются так, чтобы первый конец был соединен с первым, а второй со вторым каждого элемента. Общего угла быть не должно (смотрим рисунок ниже).
- К двум сторонам одного из квадратов капроновыми стяжками фиксируется кабель.
- Жилу припаиваете к одному концу биквадрата, а оплетку к другому.
Центр всех соединений для улицы желательно закрыть, сделав заливку эпоксидкой или клеем-расплавом. Минимум нужно сделать покрытие лаком. Чтобы к соединениям был доступ, можно спрятать центральную часть в пластиковый короб (см. ниже).
- Последним шагом делается крепление к каркасу с мачтой, чтобы установить устройство на улице. Одним из простых креплений является установка на две поперечно установленные деревянные планки, которые зафиксированы на мачте.
Простота изготовления. Понадобится только основной материал (сталь, медь, алюминий), выбрать способ крепежа, кабель.
Эффективность работы по сравнению с другими самодельными антенными приемниками для цифровых волн.
Ошибка в направленности сильно влияет на эффективность приемника.
«Биквадрат» плохо работает в плотно застроенной местности. Сигнал будет отражаться, что приведет к помехам. Дополнительно может устанавливаться рефлектор (отражатель). Узел будет не только отражать сигнал на вибратор, но и «отталкивать» волны, отражаемые постройками.
Логопериодическая
Выполнена по логарифмическим законам. Они определяют длину вибраторов. Такое свойство объясняет первую часть названия. Вторая часть слова, «периодическая», говорит, что вибраторы расположены друг от друга на расстоянии, которое определяет рабочим диапазоном частот (периодом волн).
Рассчитана для показа цифрового ТВ, которое транслируется на высоких частотах. Но, при увеличении вибраторов, могут приниматься волны метровой длины. Последнее актуально, так как полного перехода от аналогового телевещания на цифровое еще не произошло. Полностью отказаться от метровых волн можно будет, когда третий мультиплекс будет доступен во всех регионах России.
Может быть исполнена в разных конструктивных вариантах. Выбор зависит от потребности. Надо учесть форму цифровой антенны. Выбрав неправильную, можно не получить нужного результата.
Основные моменты изготовления:
- Нужны два стержня (оси), на которые крепятся вибраторы.
- Оси готовятся пустотелыми, чтобы в них пропустить кабель-фидер. Принимающие элементы могут быть как пустотелыми тонкими трубками, так и проволоками большой толщины. Полый или заполненный проводник использовать, нет большой разницы, так как цифровое телевидение работает на ВЧ. Значит, ток бежит по наружной части проводника.
- По формулам или специально разработанному онлайн-калькулятору рассчитываются основные параметры: длина стержней, вибраторов, удаленность между последними.
- На нужных расстояниях крепятся вибраторы с каждой стороны стержня, отвечающей за левый, правый каналы отдельно.
- Подсоединяется коаксиальный кабель сначала к антенне, потом к Т2-приставке или сразу к телевизору, если он поддерживает цифровое телевидение.
Работает в диапазоне частот, которые существенно больше других ДМВ-антенн.
Имеет коэффициент усиления такой же, как у волнового канала, состоящего из 3-4 вибраторов. При этом размеры меньше, а внешнее конструкция практичнее.
Широкая область применения (не только для телевидения). Можно использовать для Wi-Fi сигнала, мобильной связи.
Своими рукам сделать непросто. Сложность возникает при расчетах, при соблюдении размеров, расстояний.
Чтобы получить нужные значения, надо на листке бумаги рассчитать ряд сложных уравнений. Для новичка, который сооружает антенну в домашних условиях, задача непосильная. Поэтому для облегчения расчета в интернете есть калькуляторы. Нужно вбить значения, а калькулятор автоматически предоставит нужные значения.
Из коробки
Потребуется обычная обувная коробка, телевизионный кабель, нож, фольга, скотч и канцелярский клей.
- Сначала на дно коробки приклеивается цельный лист фольги (пищевой или бытовой) так, чтобы не было никаких щелей, зазоров. Намазываете клеем поверхность коробки, хорошо разглаживаете фольгу.
- Закрываете коробку, на крышке кабелем образуете восьмерку. Нарезаете две части кабеля одинаковой длины, достаточной, чтобы образовать два круга. После соединения обоих колец получится восьмерка.
- Концы проводов зачищаете до экрана.
- Крепите кабель на поверхности коробки. Чтобы кабель держал форму, приклеиваете его скотчем.
- Далее готовите основной кабель для подключения к телевизору или приставке. К одному концу монтируете F-коннектор, чтобы вставить его в ТВ-приемник или Т2-приставку. Второй конец зачищается, соединяется с восьмеркой.
- Предварительно кабель продевается через проделанное отверстие в краю коробки.
Подробно и максимально наглядно инструкция показана в видео.
Заключение
Все описанные модели подходят для приема пакетов цифровых телеканалов PTPC-1 и PTPC-2. При грамотном изготовлении на экране ТВ будут отображаться все 20 бесплатных канала без помех.
Перед выбором конструкции оперируйте описанием, сравнивайте его с вашими факторами:
- отдаленностью телевышки от текущего местоположения;
- местом установки (домашняя антенна или наружная);
- как быстро надо сделать.
Лучше более сложные антенны, так как надежность работы, качество принимаемого эфирного DVB-T2 телесигнала намного стабильнее, увереннее. Но необязательно заморачиваться, если вы живете недалеко от транслирующей цифру вышки. Достаточно будет самых простых домашних антенн по типу петли, а также Харченко, бабочки.
20-02-2019, 11:34
77 177
Антенны
Добавлено 4 комментария
Здравствуйте,Сегодня, своими руками — очень простая, надёжная комнатная активная антенна для цифрового ТВ из доступных комплектующих и материалов.
Выбор антенны для просмотра цифровых каналов полностью зависит от качества телевизионного сигнала в конкретном месте, именно там, где будет осуществляться просмотр телепередач, и зависит не так от расстояния до ретранслятора (хотя это, конечно же, важно), как от условий приёма в конкретном месте, и это уже индивидуально.
Где-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает.
Универсального решения – нет, но есть и приоритеты в поиске оного — такие например, как активная антенна.
Телевизионный сигнал, принимаемый активной антенной — более устойчив, (не зависит от погоды, времени суток и т.п.), и для подавляющих случаев такой антенны вполне достаточно.
Стоимость описываемой антенны, в сравнении с аналогичными антеннами, находящимися в продаже, при таких же характеристиках, как минимум в три раза дешевле, а в случае выхода из строя усилителя (сердца такой антенны) нет никаких проблем с его заменой.

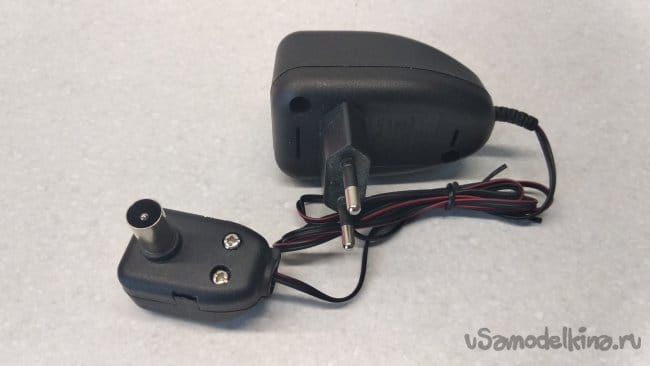

Питание усилителя антенны в широком диапазоне — от 2,5 до 14В (замерено мультиметром 838, на усилителе 555), и может быть подано, как напрямую, от цифровой приставки через антенное гнездо, так и от внешнего источника (USB, сетевой блок питания, бортовая сеть автомобиля) через инжектор питания.
Материал и комплектующие для изготовления антенны:
Усилитель антенный от «сушилки» (я предпочитаю в данной конструкции — 555, 777, 2000) — 1 шт.
Проволока или трубка – алюминиевая, медная (не критично) Ø 3 — 5 мм. (так же не критично) длиной не менее 600 мм.
Можно использовать подходящий по диаметру электромонтажный провод ПАВ 1 (алюминиевый, одножильный), сняв изоляцию лишь на кончиках для изготовления контактов.
Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб с широкой полкой.
Коаксиальный (антенный) кабель РК 75-3 (любой удобный, тонкий, мягкий, с усилителем можно и 50-тиомный).
Антенный телевизионный штекер (любой).

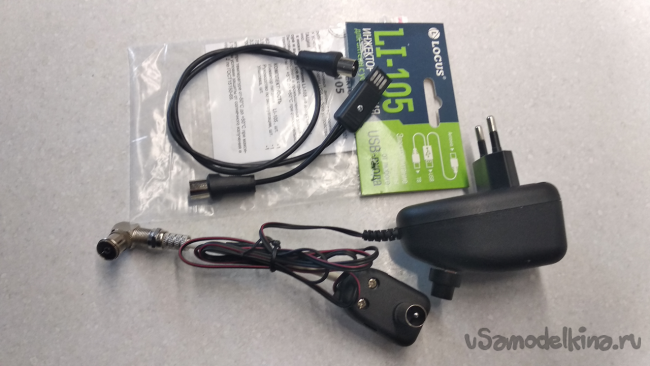

Если будет использован сетевой инжектор питания, то штекер не нужен.
Конструкция антенны примитивна и вполне понятна даже из фотографии.
Отрезав от проволоки (трубки) длину в 600 мм, нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.
Зачистить телевизионный кабель подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилкой коаксиального кабеля.
Собрав всё вместе, подключить к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.
Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.
Более подробно в видео на моём канале в «YouTube».
Она прекрасно работает в описываемом виде, но если кому-то захочется оформить её более респектабельно, нужно, лишь подобрать или изготовить подходящий корпус (плоскую, прямоугольную коробочку толщиной 15 — 20 мм, длиной около 200 мм и шириной около 100 мм).
Вибратор в этом случае можно изготовить из куска любого, тонкого коаксиального кабеля, длиной равной периметру коробочки и припаянного зачищенной оплёткой, непосредственно к контактам антенного усилителя, и уложенного по внутреннему периметру подобранного корпуса.
P.S.При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).
На этом всё. Удачи!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чем хороши самодельные антенны?
Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.
Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.
Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку
Вот только несколько причин заняться технической «самодеятельностью»:
- жилое здание еще новое, провайдеры не успели его освоить;
- дом находится вдалеке от города и магазинов;
- кабельное телевидение отключили для профработ;
- старое устройство вышло их строя, а на новое нет денег и пр.
А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром
Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.
Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.
