Жаротрубные котлы наиболее часто используются во всем мире для различных целей. Существует несколько типов котлов, и котел Cornish — один из них. Корнуоллский котел имеет схожую конструкцию с ланкаширским котлом. В предыдущей статье мы рассказали о ланкаширском котле. Поэтому в этой статье мы обсудим в основном котел Cornish.
Что такое корнуоллский котел?
Корнишский котел — это горизонтальный жаротрубный котел с внутренним сгоранием. Это самый известный тип жаротрубного котла. Он имеет цилиндрическую оболочку, которая установлена в горизонтальном направлении. Диаметр корпуса составляет от 1,25 до 1,7 м, а длина — от 4 до 7 м. В 1812 году Ричард Тревитик разработал первый корнуоллский котел.
Конструкция корнуэльского котла очень похожа на ланкаширский котел. Однако Ланкаширский котел имеет больший КПД, чем Корнуоллский. Ланкаширские котлы имеют производительность пара до 9000 кг/час и давление пара до 16 бар, а корнуэльские котлы имеют производительность пара до 6500 кг/час и давление пара до 10,5 бар.
Эти типы котлов чаще всего используются на сахарных заводах, текстильной промышленности и в паровых турбинах.
Принцип работы котла Корниш
Корнишский котел работает по принципу теплопроводности. В этом котле вода превращается в пар путем передачи тепла горячих дымовых газов в окружающую воду.

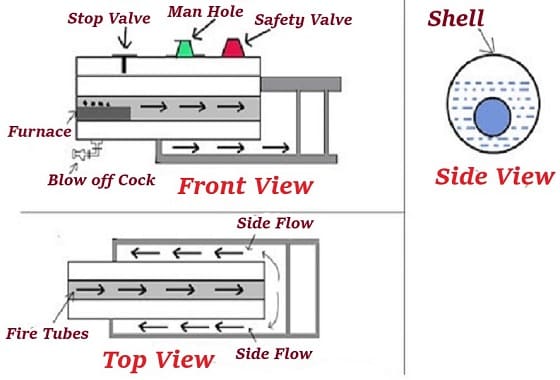

Корнишский котел работает следующим образом:
- Угольное топливо помещается на колосниковую решетку топки, и топка сгорает до этого топлива.
- В результате сгорания угля выделяется тепло, которое передается дымовым газам.
- Когда дымовые газы нагреваются, их температура повышается, и они начинают поступать в жаровую трубу.
- Огненная труба полностью погружается в воду.
- Горячие газы внутри огневой трубы передают свое тепло внешней воде.
- Пройдя через внутреннюю жаровую трубу, горячие дымовые газы направляются к нижней стороне, где тепло передается нижней воде. Таким образом, боковая вода нагревается боковым дымоходом, а нижняя — нижним дымоходом.
- Таким образом, дымовые газы передают свое тепло воде. Когда вода нагревается, ее температура повышается. Вследствие повышения температуры вода превращается в пар.
- Полученный пар направляется в паровую турбину для производства электроэнергии.
- После прохождения через нижний дымоход, бесполезные газы и дым удаляются в атмосферу через дымовую трубу.
Компоненты котла Корниш
1) Кожух
Корпус является наиболее важным компонентом котла Корниш. Она обеспечивает базовую безопасность внутренних частей котла. Это внешняя часть. Этот компонент котла содержит все внутренние части котла. Котловая вода и жаровая труба заключены внутри кожуха. Чаще всего она изготавливается из стали.
2) Решетка
Колосниковая решетка — это внутренняя часть котла. Она устанавливается на дне топки. Твердое топливо помещается на эту часть, чтобы происходил процесс горения. Чаще всего она изготавливается из чугуна.
Колосниковая решетка устроена таким образом, чтобы пропускать воздух в топку для процесса горения. Она имеет достаточно места, чтобы несгоревшее топливо и зола от сгоревшего топлива могли легко попасть в зольник.
3) Топка
Это область, в которой происходит процесс горения. Основное назначение печи — сжигание топлива. При сгорании топлива выделяется тепло, которое далее передается дымовым газам. Когда дымовые газы получают тепло, они поступают в камеру сгорания.
4) Жаровая труба
В жаротрубном котле используются жаровые трубы. В котле Корниш имеется только одна жаровая труба. Она содержит горячие дымовые газы, а вода окружает ее.
Горячие дымовые газы передают свое тепло стенкам жаровой трубы, а эта труба далее передает свое тепло окружающей воде. Этот процесс передачи тепла происходит за счет теплопроводности. Таким образом, эта труба играет важнейшую роль в преобразовании воды в пар.
5) Зольный отстойник
Используется для сбора несгоревшего топлива и золы от сгоревшего топлива. Колосниковая решетка имеет достаточно места, откуда несгоревшее топливо и зола перемещаются в зольник.
6) Дымовая коробка
Это еще один важнейший компонент котла. В процессе горения топлива в топке образуется дым.
Этот дым попадает в дымовую трубу, откуда далее в дымоход, откуда дым уходит в атмосферу. Таким образом, дым выводится из котла в атмосферу.
7) Дымоход
Эта часть котла используется для сбора бесполезных или несгоревших газов и дыма от сгоревшего топлива. Дым и бесполезные газы собираются в дымоход, а затем выбрасываются в атмосферу.
8) Манометр
Манометр используется для измерения внутреннего давления в котле. Его можно установить вместе с котлом. Он имеет различные показания, которые указывают на внутреннее давление в котле. Благодаря этим показаниям вы можете легко предотвратить взрыв котла, удалив избыточное давление пара.
9) Индикатор воды
Он показывает уровень воды внутри котла. Этот прибор также имеет различные символы или показания, которые помогут вам понять уровень воды внутри котла. В случае низкого уровня воды, вы можете долить воду в котел.
10) Предохранительный клапан
Этот клапан обеспечивает безопасность вашего котла. Он предотвращает взрыв котла. Эта часть котла Cornish работает автоматически.
Предохранительный клапан автоматически открывается и удаляет лишнее давление, когда давление пара увеличивается больше, чем желаемое или допустимое для котла давление. Таким образом, он обеспечивает безопасность котла.
11) Запорный клапан
Используется для регулирования потока пара и воды. Это односторонний клапан.
12) Люк
Это отверстие, через которое рабочий может войти в котел. Эта часть котла используется для очистки и ремонта различных частей котла Cornish.

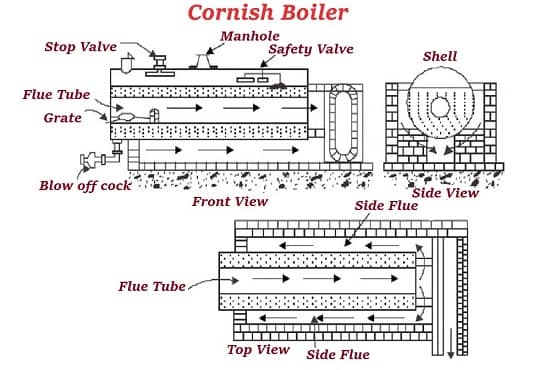

Конструкция котла Корниш
Внешняя оболочка котла является самым коротким компонентом. Это внешний компонент котла Cornish, который окружает другие внутренние компоненты. Она обеспечивает защиту других частей.
В котле есть топка, которая используется для сжигания или сжигания твердого топлива. Это внутренний компонент котла. Этот блок устанавливается в нижней части котла. В топке имеется топочное отверстие, через которое топливо поступает в топку.
Топочное отверстие устанавливается в центре водяного пространства. Кирпичная дуга используется для того, чтобы остановить попадание золы сгоревшего топлива в дымовую трубу и жаровые трубы.
Котел Cornish имеет одну дымовую трубу, расположенную в нижней части котла, которая известна как нижний дымоход, и две дымовые трубы, расположенные с двух сторон, которые известны как боковые дымоходы. У него также есть еще одна труба захвата, известная как главная труба захвата.
После прохождения через эти трубы дымовые газы попадают в дымоход. Этот дымоход используется для удаления отработанных газов в атмосферу.
В котле имеется предохранительный клапан. Это пружинный клапан. Название этого клапана означает, что он обеспечивает безопасность котла. Он предотвращает взрыв котла из-за избыточного давления пара. Он работает автоматически. Когда давление пара внутри котла становится больше допустимого предела, предохранительный клапан открывается и удаляет избыточное давление пара.
Запорный клапан используется для управления потоком пара в паровых трубах. Он устанавливается на верхней части котла.
В котле используется питательный насос для перекачки воды внутрь котла. Он является внешней частью котла. Для перекачки воды в котел используется несколько типов насосов (например, поршневой насос, поршневой насос, плунжерный насос, погружной насос и центробежный насос).
Для передачи воды из резервуара в котел используется питательная труба. Она управляется с помощью питательного клапана. Этот питательный клапан работает как односторонний клапан. Он позволяет избежать обратного потока воды.
Продувочный кокс используется для удаления загрязнений с пола котла. Имеется также люк. Инженер и другие рабочие используют этот люк для осмотра и ремонта внутренних компонентов котла.
Преимущества и недостатки котла Корниш
Корнуольский котел имеет следующие преимущества и недостатки:
Преимущества котла Cornish
- Это лучшие котлы для применения в системах низкого давления.
- Котлы Cornish имеют простую конструкцию.
- Они просты в эксплуатации.
- Это портативные котлы. Проще говоря, их можно легко переносить с одного места на другое.
- Котлы Cornish имеют низкие эксплуатационные расходы.
- Они способны выдерживать колебания нагрузки.
- Они имеют небольшой вес.
Недостатки котла Cornish
- Эти котлы не обладают высокой скоростью производства пара (т.е. до 1350 кг/час), как котлы Lamont.
- У них низкая скорость производства давления пара.
- Они не подходят для применения в системах высокого давления.
- Этот котел требует большого пространства для установки из-за своей горизонтальной конструкции.
Области применения котла Корниш
- Корнишский котел используется на гидроэлектростанциях и сахарных заводах.
- Эти котлы также используются в химической промышленности и паровых турбинах.
- Они также используются в судостроении.
Корнишский котел VS Ланкаширский котел
Ниже приведены основные различия между котлом Корниш и котлом Ланкашир:
Раздел FAQ
Корнишский котел является примером какого типа котла?
Корнишский котел является примером жаротрубного котла.
Каковы общие компоненты котла Cornish?
- Камера сгорания
- Топка
- Решетка
- Жаровая труба
- Дымоход
- Дымовая коробка
- Предохранительный клапан
Кто изобрел корнуоллский котел?
В 1812 году Ричард Тревитик изобрел первый корнуоллский котел.
