Принцип работы 2х тактного двигателя

Четырехтактные двигатели — выбор компании Honda

При выборе силового оборудования необходимо уделить особое внимание типу двигателя. Существует два типа двигателей внутреннего сгорания: 2-х тактный и 4-х тактный.

Принцип действия двигателя внутреннего сгорания основан на использовании такого свойства газов, как расширение при нагревании, которое осуществляется за счет принудительного воспламенения горючей смеси, впрыскиваемой в воздушное пространство цилиндра.

Зачастую можно услышать, что 4-х тактный двигатель лучше, но чтобы понять, почему, необходимо более подробно разобрать принципы работы каждого.

Основными частями двигателя внутреннего сгорания, независимо от его типа, являются кривошипно-шатунный и газораспределительный механизмы, а также системы, отвечающие за охлаждение, питание, зажигание и смазку деталей.

Передача полезной работы расширяющегося газа осуществляется через кривошипно-шатунный механизм, а за своевременный впрыск топливной смеси в цилиндр отвечает механизм газораспре6деления.

Четырехтактные двигатели — выбор компании Honda

2-й такт. Поршень движется от НМТ к ВМТ. При этом газораспределение происходит в обратном порядке: закрывается перепускной канал, закрывается выпускной канал и, наконец, открывается впускной канал.

В отличие от 4-х тактного двигателя в 2-х тактном двигателе все процессы, составляющие рабочий цикл (наполнение, сжатие, сгорание, расширение и выпуск) происходят за 2 такта, т.е. когда поршень совершает движение от ВМТ к НМТ и от НМТ к ВМТ, — всего за 1 оборот коленчатого вала (360° его поворота).

При движении поршня от ВМТ к НМТ объем между поршнем и головкой цилиндра увеличивается, а объем, состоящий из объема кривошипной камеры и объема под поршнем уменьшается. При движении поршня от НМТ к ВМТ объем в кривошипной камере увеличивается, а объем над поршнем уменьшается.

Рассмотрим 1-й такт двигателя (в 2-х тактном двигателе такты специальных названий не имеют). Поршень движется от ВМТ к НМТ.

• сначала нижняя кромка поршня перекрывает впускное окно, соединяющее источник свежей бензо-воздушной смеси (карбюратор) с кривошипной камерой;
• затем верхняя кромка поршня открывает выпускное окно;
• затем верхняя кромка поршня открывает перепускной канал.

При этом происходит следующее:

• сжатие свежей смеси в кривошипной камере (после закрытия впускного окна);
• догорание смеси и расширение газов (до открытия выпускного окна);
• выпуск отработавших газов (после открытия выпускного окна до открытия перепускного канала);
• выпуск отработавших газов и наполнение цилиндра сжатой свежей смесью из кривошипной камеры через перепускной канал (после открытия этого канала).

2-й такт. Поршень движется от НМТ к ВМТ. При этом газораспределение происходит в обратном порядке: закрывается перепускной канал, закрывается выпускной канал и, наконец, открывается впускной канал.

Происходят следующие процессы:

• до закрытия перепускного канала продолжается наполнение цилиндра;
• до закрытия выпускного канала происходит частичный выброс свежего заряда из цилиндра;
• после закрытия выпускного канала свежая смесь в цилиндре сжимается и при нахождении поршня вблизи ВМТ поджигается свечей зажигания;
• после открытия впускного канала свежая смесь по ступает в кривошипную камеру под действием разре жения, образовавшегося там при движении поршня к ВМТ.

Примечание

Процессы, происходящие в цилиндре двигателя внутреннего сгорания, совершаются в следующей последовательности: наполнение, сжатие, сгорание, расширение и выпуск.

Некоторые из этих процессов могут быть совмещены во времени, например, наполнение и выпуск в 2-х тактных двигателях.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего числа рабочих циклов. Однако неполное использование хода поршня для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60. 70%.

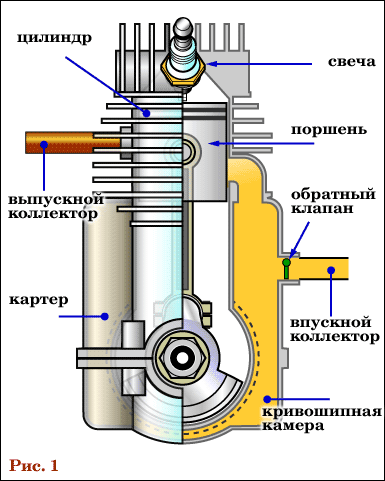

Рассмотрим конструкцию ДВС, показанную на рисунке 1

Теперь о принципе работы.

Весь рабочий цикл в двигателе осуществляется за два такта.

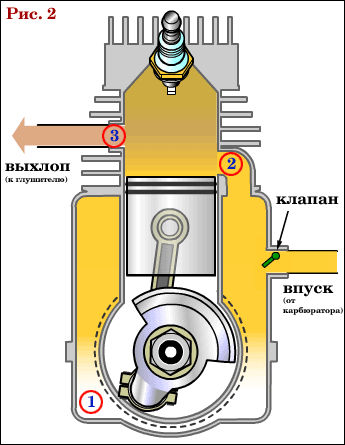

Такт сжатия

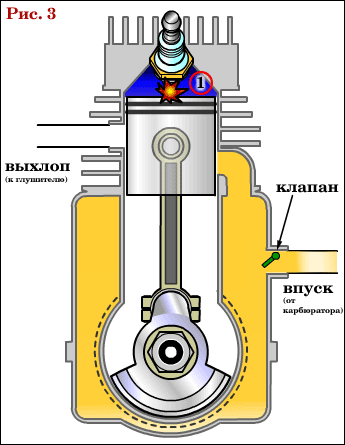

Такт рабочего хода

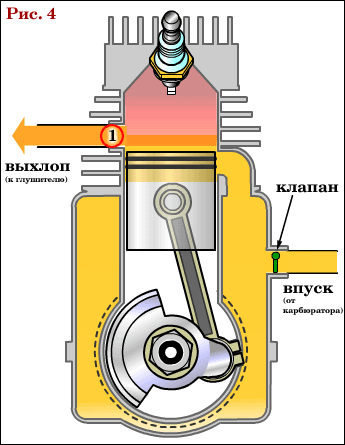

Когда поршень дойдет до выпускного окна (1 на рис. 4), оно открывается и начнется выпуск отработавших газов в атмосферу, давление в цилиндре понижается. При дальнейшем перемещении поршень открывает продувочное окно (1 на рис. 5) и сжатая в кривошипной камере горючая смесь поступает по каналу (2 на рис. 5), заполняя цилиндр и осуществляя продувку его от остатков отработавших газов.

Далее цикл повторяется.

Стоит упомянуть о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем поршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому-что поршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

Разработка процесса ремонта ДВС включает в себя не только визуальный осмотр и мойку всего узла в моечной машине, но и разработку карт дефектов деталей, маршрутные карты восстановления и т.д.

• Отсутствие громоздких систем смазки и газораспределения
• Большая мощность в пересчёте на 1 литр рабочего объёма
• Проще и дешевле в изготовлении
• Меньший вес

Ремонт двухтактных ДВС осуществляется только квалифицированными рабочими по технологическим и маршрутным картам, которые разрабатывают инженеры и проектировщики. Эти инструкции дают рабочему понять, где и когда использовать ту или иную операцию, как и каким порядкм устанавливать детали, а также в какой последовательности их затягивать.

Сами «двухтактники» устанавливаются в специальные стенды-кантователи, которые позволяют с большим удобством и правильно, доступно визуально осуществить правильную сборку и протяжку.

Разработка процесса ремонта ДВС включает в себя не только визуальный осмотр и мойку всего узла в моечной машине, но и разработку карт дефектов деталей, маршрутные карты восстановления и т.д.

Именно таким образом осуществляет ремонт двухтактных ДВС в производственных условиях АТП.

2. Шумноcть. На максимальных оборотах 2-х тактные моторы как правило работают немного громче 4х тактников.

Преимущества и недостатки двух и четырех тактных ЛОДОЧНЫХ моторов.

Двухтактные преимущества

1. Меньший вес. Пример: 15 л.с. 2х тактный 36 кг 4-х тактный 45 кг. Казалось — бы 45 кг. — легко. Все не так просто. Вес мотора распределен крайне неравномерно. Примерно 90% весит голова (сам двигатель) 10% нога. Не нужно также забывать и о большем у 4-х тактников размере головы. Все это + одна маленькая не всегда удобная ручка для переноски делает этот процесс крайне затруднительным.

2. Цена. 4-х тактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже 2-х тактников.

3. Удобство перевозки 2-х тактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. 2-х такт мотор живее реагирует на ручку газ. В 4-х тактниках для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в 2-х тактных только один. Частый вопрос: А правда ли что 4-х такная 15 л.с. бежит быстрее чем такая же 2-х тактная? Ответ: нет не правда. У обеих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один мотор должен ехать быстрее второго?

Двухтактные недостатки

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для 2х такта 300 грамм на одну лошадинную силу для 4х такта 200 грамм.

2. Шумноcть. На максимальных оборотах 2-х тактные моторы как правило работают немного громче 4х тактников.

3. Комфорт. 4-х тактные моторы не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и 2-х и 4-х тактники вибрируют примерно одинаково) и не так дымят как 2-х тактники. Дымность важный момент, особенно если вы любите тролить.

Какой же лодочный мотор выбрать?

Взвесьте все за и против изложенные выше и сделайте выбор самостоятельно. Однозначного ответа на вопрос: какой из моторов лучше Вы не найдете ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники. Личное мнение автора: мотор до 40 л.с. должен быть 2-х тактным, а свыше 40 л.с. — четырехтактником.

Рассмотрим принцип работы 2-х тактного двигателя.

Для того, чтобы ответить на этот вопрос, нужно разобраться, что такое 2-х тактный двигатель, где он используется и какие преимущества и недостатки перед 4-х тактным.

Начнем по порядку. 2-х тактный двигатель – разновидность поршневого двигателя, в котором рабочий процесс совершается за два хода поршня. У такого двигателя всего 2 такта, такт сжатия и такт рабочего хода. Причем очистка и наполнения цилиндра горючий смеси осуществляется не отдельными тактами, как в 4-х тактном двигателя, а совместными. При этом число ходов поршня у двух тактного двигателя больше.

Рассмотрим принцип работы 2-х тактного двигателя.

1. Такт сжатия.

1.1 Перемещения поршня от нижней мертвой точки поршня (НМТ) к верхней мертвой точке поршня (ВМТ). При этом поршень перекрывает, сначала впускное окно, затем выпускное.

1.2 После этого начинается сжатие рабочий смеси. Одновременно с этим в кривошипной камере, под поршнем, создается разрежение, под действием которого через впускное окно поступает горючая смесь, в кривошипную камеру.

2. Такт рабочего хода.

2.1 Когда поршень достигает ВМТ, рабочая смесь воспламеняется, при помощи искры со свечи зажигания.

2.2 Под действием высокого давления поршень перемещается от ВМТ к НМТ, при этом расширяющиеся газы совершают полезную работу.

2.3 Опускаясь вниз, поршень создает высокое давление в кривошипной камере, клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор.

2.4 Когда поршень проходит выпускное окно, оно открывается и начнется выпуск отработавших газов в атмосферу.

2.5 При дальнейшем перемещении поршень открывает впускное окно и сжатая в кривошипной камере горючая смесь поступает по каналу, заполняя цилиндр и осуществляя продувку его от остатков отработавших газов.

Для более полного представления рассмотрим видео взятое с сайта youtube:

Рассмотрим основные преимущества и недостатки 2-х тактных двигателей:

+ отсутствие систем смазки и газораспределения, что в разы уменьшает размер двигателя;

+ простота и дешевизна в производстве и изготовлении;

+ маленький вес и компактность.

— больший расход топлива, чем у 4-х тактных двигателей;

— меньшая долговечность. Но это спорный вопрос.

Применяются двухтактные двигатели: в садовой техники (газонокосилки, триммеры, бензопилы и др.), так же в мопедах, скутерах, некоторых мотоциклах, картах и бензиновых генераторах и др.

К выбору масла для 2-х тактной техники стоит подходить очень тщательно. Как и любые моторные масла, их, нужно подбирать по допускам, которые дают заводы производители техники. Чтобы в этом разобраться, нужно знать, как классифицируются эти моторные масла.

Рассмотрим классификацию по AP I .

API TA

Моторные масла для двухтактных двигателей небольших мопедов, газонокосилок и другой подобной техники.

API TB

Моторные масла для маломощных двухтактных двигателей мотоциклов.

API TC

Моторные масла для двухтактных двигателей, работающих на суше. Данные автомасла могут применяться в случаях, когда производитель мотора требует соответствия масла классам API TA или API TB.

API TD

Моторные масла, специально разработанные для двухтактных подвесных моторов

Так же моторные масла для двухтактных двигателей классифицируются по JASO:

JASO FA

Для двухтактных двигателей мотоциклов и других машин (масла предназначены для применения в развивающихся странах).

JASO FB

Для двухтактных двигателей мотоциклов и других машин (минимальные требования для применения в Японии).

JASO FС

Для двухтактных двигателей мотоциклов и других машин, бездымное моторное масло (основное масло для применения в Японии).

JASO FD

Для двухтактных двигателей мотоциклов и других машин, бездымное моторное масло с улучшенными характеристиками по чистоте двигателя в сравнении с FC (наивысшие требования к 2-тактным маслам в Японии).

От правильного выбора масла зависит, как долго прослужит техника. Выбирайте качественную и надежную продукцию. Все продукты Eurol отвечают заявленному стандарту, и проходят тщательную проверку в лаборатории. Выбирая продукцию Eurol, Вы выбираете качество!

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала за два основных такта. У двигателей такого типа отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет поршень, который при своем перемещении закрывает впускные, выпускные и продувочные окна. Поэтому они более просты в конструкции.

:: Основные разделы сайта ::

:: Автобагажники THULE ::

:: Шины и Диски ::

:: Каналы МоторСвит ::

Принцип работы 2-х тактного ДВС. Рабочий цикл двухтактного двигателя

В этой статье Вы узнаете устройство и принцип действия двухтактного двигателя внутреннего сгорания (ДВС).

Многие из нас ездят на мотороллерах или «ходят» на лодочных моторах но вот как устроен и работает двигатель внутреннего сгорания (далее ДВС), который приводит в движение Вашу двухколесную или водную технику, знает не каждый. Ещё в помощь Вам статья — Что такое двигатель внутреннего сгорания и его виды.

Зачем нужно понимать принцип работы двух тактного двигателя. Во-первых зная все принципы работы ДВС, Вы сможете быстро и правильно диагностировать его неполадки. Да и вообще, в ознакомительных целях знание принципов работы 2-х тактного двигателя не помешает. Во-вторых Вы сможете легко определиться с тем, какую лучше выбрать силовую продукцию с 2-х тактным или 4-х тактным двигателем (в помощь статья — Преимущества и недостатки 4-х и 2-х тактных двигателей).

Поэтому автором проекта МотоСвит был подготовлен небольшой материал по принципу работы двухтактного двигателя. Принцип работы четырёхтактного двигателя Вы узнаете здесь.

Вообще-то существует два основных типа двигателей с которой работает силовая продукция: двухтактные и четырехтактные.

Практически на каждом мотороллере, особенно до 2000 года выпуска, установлен двухтактный двигатель, а также модельный ряд многих производителей лодочных моторов.

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала за два основных такта. У двигателей такого типа отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет поршень, который при своем перемещении закрывает впускные, выпускные и продувочные окна. Поэтому они более просты в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего числа рабочих циклов. Однако неполное использование хода поршня для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60-70%.

Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Здесь Вы видите двигатель.

Далее, вращательное движение передается на вариатор.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит с помощью топливной смеси, в которое подмешано необходимое количество масла.

Вот теперь мы подошли к принципу работы двухтактного двигателя. Вы уже догадались из названия, что весь рабочий цикл в двух тактном двигателе осуществляется за два такта:

1. Такт сжатия.

2. Такт рабочего хода.

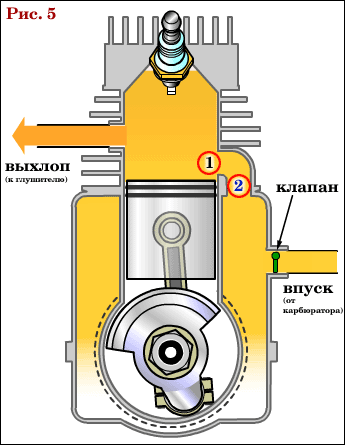

Когда поршень дойдет до выпускного окна (1 на рис. 4), оно открывается и начнется выпуск отработавших газов в атмосферу, давление в цилиндре понижается. При дальнейшем перемещении поршень открывает продувочное окно (1 на рис. 5) и сжатая в кривошипной камере горючая смесь поступает по каналу (2 на рис. 5), заполняя цилиндр и осуществляя продувку его от остатков отработавших газов.

Далее цикл повторяется.

Стоит упомянуть о принципе зажигания.

Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем поршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому-что поршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

Практически у мотороллеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda Dio ZX AF35, установлен электронный коммутатор с динамическим опережением. С ним двигатель развивает больше мощности.

Посмотрите наглядную работу двухтактного ДВС с помощью флеш-ролика (ниже): Продуктивного изучения.

Если данная информация была полезна для Вас, поделитесь с друзьями в соц.сетях. Кнопки Вы видите ниже:

© Перепечатка разрешена, при условии указания автора и активной обратной ссылки на источник

Поршень за один такт совершает одно движение — вниз, или вверх. За два такта, соответственно, два движения — начальное из нижней мертвой точки, когда происходит доставка в камеру внутреннего сгорания горючей смеси и воздуха; когда поршень достигает верхней мертвой точки, и в процессе сжатия разряженного воздуха от свечей происходит воспламенение горючей смеси.

Работа двухтактного двигателя внутреннего сгорания достаточно проста.

Рабочий цикл такого двигателя включает в себя несколько этапов:

• первый этап — заполнение цилиндра двигателя горючей смесью;
• второй этап — сжатие топливной смеси;
• третий этап — воспламенение горючей смеси;
• четвертый этап — расширение отработанных сгоревших газов и очистка цилиндра от них.

В двухтактном двигателе рабочий цикл завершается за два такта. За эти два такта совершается один оборот коленчатого вала.

Поршень за один такт совершает одно движение — вниз, или вверх. За два такта, соответственно, два движения — начальное из нижней мертвой точки, когда происходит доставка в камеру внутреннего сгорания горючей смеси и воздуха; когда поршень достигает верхней мертвой точки, и в процессе сжатия разряженного воздуха от свечей происходит воспламенение горючей смеси.

В это время под давление поршня отработанные газы покидают камеру сгорания через канал выпуска (см фото ниже).

Есть четырехтактный двигатель, в которых рабочий цикл завершается за четыре такта. И в это время совершается не один оборот коленчатого вала, как в двухтактном двигателе, а два (!).

Второй такт — сжатие. Как только поршень при движе­нии вверх от НМТ закроет продувочные и выпускные окна, начнется процесс сжатия горючей смеси (рис. 54, в). На этом же ходе за счет разрежения, создаваемого нижней частью поршня, в картер засасывается из карбюратора новая порция горючей смеси.

В двухтактном лодочном моторе рабочий цикл происходит за два такта (один оборот коленчатого вала). На рис. 54 показан ра­бочий цикл двухтактного бензинового двигателя с так называе­мой дефлекторной продувкой.

Вместо выпускного и впускного клапанов в этом двигателе имеются выпускные и продувочные окна, расположенные в стен­ках цилиндра. Продувочные окна сообщаются с картером дви­гателя, а выпускные с атмосферой.

В таких двигателях применяется понятие полезного объема, который определяется объемом между положением поршня в ВМТ и нижним положением, когда поршень краем своего донышка открывает выпускные окна. Полезный объем цилиндра в этом случае будет меньше рабочего объема. Дей­ствительная степень сжатия определяется у двухтактных двигателей как отношение полезного объема к объему камеры сго­рания.

Принцип работы 2х тактного мотора- схема:

Второй такт — сжатие. Как только поршень при движе­нии вверх от НМТ закроет продувочные и выпускные окна, начнется процесс сжатия горючей смеси (рис. 54, в). На этом же ходе за счет разрежения, создаваемого нижней частью поршня, в картер засасывается из карбюратора новая порция горючей смеси.

При подходе поршня к ВМТ, горючая смесь над поршнем воспламеняется от электрической искры, поршень идет вниз, и цикл повторяется.

Описанная продувка двигателя является разновидностью, так называемой кривошипно-камерной продувки.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

Преимущества и недостатки 2-х и 4-х тактных подвесных лодочных моторов

Преимущества 2-х тактных перед 4-х тактными

Во-первых, меньший вес. Пример: 15 л.с. 2-х тактный 36 кг 4-х тактный 45 кг. Казалось — бы 45 кг. — легко. Все не так просто. Вес мотора распределен крайне неравномерно. Примерно 90% весит голова (сам двигатель) 10% нога. Не нужно также забывать и о большем у 4-х тактников размере головы. Все это + одна маленькая не всегда удобная ручка для переноски делает этот процесс крайне затруднительным.

Во-вторых, цена. 4-х тактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже 2-х тактников.

В-третьих, удобство перевозки 2-х тактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

В-четвертых, 2-х такт мотор живее реагирует на ручку газ. В 4-х тактниках для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в 2-х тактных только один.

Частый вопрос: А правда ли что 4-х такная 15 л.с. бежит быстрее чем такая же 2-х тактная?
Ответ: нет не правда. У обеих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один мотор должен ехать быстрее второго?

Недостатки 2-тактных перед 4-тактными

Во-первых, больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для 2 такта 300 грамм на одну лошадинную силу для 4 такта 200 грамм.

Во-вторых, шумность. На максимальных оборотах 2-х тактные моторы как правило работают немного громче 4х тактников.

В-третьих, комфорт. 4-х тактные моторы не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и 2-х и 4-х тактники вибрируют примерно одинаково) и не так дымят как 2-х тактники. Дымность важный момент, особенно если вы любите заниматься троллингом.

В двухтактном двигателе заполнение и очистка цилиндра выполняются одновременно с тактами сжатия и расширения — в то время, когда поршень находится вблизи нижней мертвой точки. Для этого в стенках цилиндра имеются два отверстия — впускное или продувочное и выпускное, через которые производится впуск топливной смеси и выпуск отработанных газа. Газораспределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его значительно проще и легче.

Рабочий цикл двигателя внутреннего сгорания (ДВС) — представляет собой ряд процессов, в результате которых производится порция усилия (мощности), воздействующего на коленчатый вал двигателя. Рабочий цикл состоит из:

• заполнения цилиндра топливной смесью;
• ее сжатия;
• воспламенения смеси;
• расширения газов и очистки от них цилиндра.

Такт в ДВС — это движение поршня в одном направлении (вверх или вниз). За один оборот коленчатого вала совершается два такта. Тот из них, при котором происходит расширение сгоревших газов и совершается полезная работа, называется рабочим ходом поршня.

Принцип работы четырехтактного бензинового двигателя

Рабочий цикл 4-х тактного двигателя состоит из четырех тактов: впуска, сжатия, расширения (рабочего хода) и выпуска.

При впуске поршень опускается из верхней мертвой точки (ВМТ) в нижнюю (НМТ). При этом с помощью кулачков распределительного вала открывается впускной клапан, через который в цилиндр засасывается топливная смесь.

При обратном ходе поршня (из НМТ в ВМТ) происходит сжатие топливной смеси, сопровождающееся ростом ее температуры.

Перед самым концом сжатия между электродами свечи загорается искра, поджигающая топливную смесь, которая, сгорая, образует горючие газы, толкающие поршень вниз. Происходит рабочий ход, при котором совершается полезная работа.

После перехода поршня НМТ открывается выпускной клапан, позволяя двигающемуся вверх поршню вытолкнуть отработавшие газы из цилиндра. Происходит выпуск. В верхней мертвой точке выпускной клапан закрывается, и цикл повторяется снова.

Принцип работы двухтактного бензинового двигателя

Рабочий цикл 2-х тактного двигателя состоит из двух тактов: сжатия и расширения (рабочего хода). Впуск топливной смеси и выпуск отработанных газов, которые в 4-х тактных двигателях совершаются в отдельных тактах, в 2-х тактных происходят во время сжатия и расширения.

Эксплуатационные и конструктивные отличия двухтактных и четырехтактных бензиновых двигателей

Основное отличие двухтактного двигателя от четырехтактного обусловлено различием механизмов их газообмена — т.е. подачи воздушно-топливной смеси в цилиндр и удалении отработавших газов. В четырехтактном двигателе процессы очистки и заполнения цилиндра производятся с помощью специального газораспределительного механизма, который открывает и закрывает в определенное время рабочего цикла впускной и выпускной клапана.

В двухтактном двигателе заполнение и очистка цилиндра выполняются одновременно с тактами сжатия и расширения — в то время, когда поршень находится вблизи нижней мертвой точки. Для этого в стенках цилиндра имеются два отверстия — впускное или продувочное и выпускное, через которые производится впуск топливной смеси и выпуск отработанных газа. Газораспределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его значительно проще и легче.

Потребление топлива. Превосходя четырехтактный двигатель в литровой и удельной мощности, двухтактный двигатель уступает ему в экономичности. Вытеснение отработавших газов осуществляется в нем воздушно-топливной смесью, поступающей в цилиндр из кривошипно-шатунной камеры. При этом часть топливной смеси попадает в выхлопные каналы, удаляясь вместе с отработавшими газами и не производя полезной работы.

Применяются два способа смешивания масла с бензином. Простое перемешивание перед заливкой топлива в бак и раздельная подача, при которой топливно-масляная смесь образуется во впускном патрубке, находящемся между карбюратором и цилиндром.

В четырехтактном двигателе масло не смешивается с бензином, а подается отдельно. Для этого двигатели оснащены классической системой смазки, состоящей из масляного насоса, фильтра, клапанов, трубопроводной магистрали. Роль масляного бачка может выполнять картер двигателя (система смазки с «мокрым» картером) или отдельный бачок (система с «сухим» картером).

При смазке с «мокрым» картером насос 3 всасывает масло из поддона, нагнетает его в выходную полость и далее по каналам подает к подшипникам коленвала, деталям кривошипно-шатунной группы и газораспределительного механизма.

При смазке с «сухим» картером масло заливается в бачок, откуда с помощью насоса подается к трущимся поверхностям. Та часть масла, которая стекает в картер, откачивается дополнительным насосом, возвращающем ее в бачок.

Для очистки масла от продуктов износа деталей двигателя имеется фильтр. При необходимости устанавливается и охлаждающий радиатор, так как в процессе работы температура масла может подниматься до высоких температур.

Поскольку в двухтактных двигателях масло сгорает, а в четырехтактных нет, требования к его свойствам сильно разнятся. Масло, используемое в двухтактных двигателях, должно оставлять минимум нагара в виде золы и сажи, в то время как масло для четырехтактных двигателей должно обеспечивать стабильность характеристик в течение как можно более длительного времени.

Сравнение основных параметров двухтактных и четырехтактных двигателей:

• Литровая мощность. У 2-х тактных двигателей выше в 1,5-1,8 раза, чем у 4-х тактных.
• Удельная мощность (отношение мощности к массе двигателя). Также выше у 2-х тактных.
• Обеспечение подачи топлива и очистки цилиндра. 4-х тактные двигатели оснащены газораспределительным механизмом, который отсутствует у 2-х тактных двигателей.
• Экономичность. Выше у 4-х тактных, расход топлива у которых примерно на 20-30 % ниже, чем у 2-х тактных.

Двигатель	Количество тактов	Мощность, л.с.	Расход топлива (бензина), кг/час
Briggs&Stratton	4	3,5	0,9
Minarelli	2	3,5	1,5
Tecumzeh	4	3,7	0,9
Briggs&Stratton	4	5,0	1,0
Tecumzeh	4	5,0	1,0
Briggs&Stratton	4	6,0	1,1
Lombardini	4	7,0	1,6
Minsel	2	7,0	2,1

Двухтактный бензиновый двигатель быстрее набирает обороты максимальной мощности. Этим активно пользуются мотоспортсмены, особенно в кроссовых дисциплинах, когда необходим мгновенный отклик на рукоятку газа. Кроме того, он проще в обслуживании, дешевле и легче четырехтактного.

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.
