Принцип работы аккумулятора автомобиля

Физика процесса работы аккумулятора очень проста, при подключении нагрузки, в аккумуляторе начинается движение заряженных частиц , что приводит к появлению тока. В условиях заряда от генератора или зарядного устройства, напряжение заряда превышает номинальное значение напряжения аккумулятора, и движение частиц происходит в обратном направлении.

Обычно для автомобилей применяются кислотно-свинцовые аккумуляторы , которые имеют напряжение 12 вольт и различаются только по емкости заряда. Автомобильный аккумулятор должен обладать несколькими важными параметрами.

1. Иметь малое внутренне падение напряжения
2. Иметь небольшой саморазряд во время эксплуатации
3. Иметь способность выдавать большие токи
4. Иметь небольшие габариты и минимальное обслуживание.

Всем этим параметрам и соответствует кислотно-свинцовый аккумулятор, об устройстве которого поговорим ниже.

Если брать во внимание никель-кадмиевые батареи, то они практически ничем не отличаются от никель-железных автономных источников. Главным отличием считается наличие у них сепараторов, которые находятся между пластинами. Если все части аккумулятора работоспособны, то он будет использоваться достаточно долго. Данные устройства преобразовывают электрическую энергию в химическую. Если на клеммы такого устройства поступает ток, то в результате такого действия может произойти обратный процесс.

Назначение и особенности аккумуляторной батареи

АКБ – это устройство, которое может накапливать энергию и питать электрические устройства, не вырабатывающие ток самостоятельно.

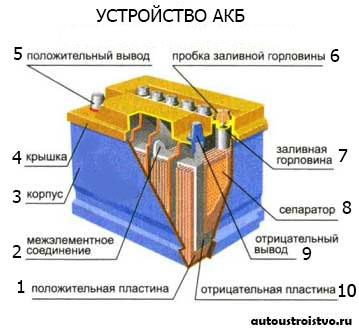

Аккумуляторная батарея состоит из:

• пластмассового или эбонитового корпуса;
• заливной горловины и съемной пробки;
• сепаратора;
• пластин с разным потенциалом (отрицательной и положительной);
• межэлементного соединения;
• выводов со знаком «+» и «-».

В случае автомобильного аккумулятора бывают обслуживаемые и необслуживаемые источники автономного питания. Аккумуляторы с напряжением в 12 Вт состоят из 6 соединенных между собой банок, которые находятся в одном корпусе. Если в автомобиле установлен необслуживаемый аккумулятор, то единственным способам подзарядки АКБ является подзарядка при помощи генератора во время работы двигателя.

В процессе работы в АКБ происходит движение заряженных частиц, вследствие чего появляется ток.

Аккумулятор 12В состоит из нескольких независимых друг от друга банок — аккумуляторов по 2 В. каждый. Аккумуляторы последовательно собираются и соединяются между собой в одном корпусе.

В состав активного вещества входит свинцовый порошок с добавлением серной кислоты. В отрицательных пластинах размещается сернокислый барий. Во время формировки АКБ пластины заряжаются, и активное вещество превращается в диоксид свинца, а в отрицательных – в губчатый свинец.

Электролит – специальная жидкость, которая заливается в банки аккумулятора и служит для движения заряженных частиц от полюса к полюсу. Электролит состоит из серной кислоты и очищенной дистиллированной воды.

Пластин с отрицательной полярностью больше на 1 единицу, так как каждая пластина с положительным зарядом помещена между двумя отрицательными (минусовыми).

Автомобильный аккумулятор выполняет три функции. Основанная функция АКБ – это запуск двигателя. Также, батарея питает бортовые электрические устройства – при неработающем двигателе. Вторая важная функция – возможность аварийного питания, источником которого аккумулятор выступает в случае поломки генератора. Третья функция – это достижение баланса напряжения, которое поступает от генератора. Эта функция характерна для инжекторных двигателей.

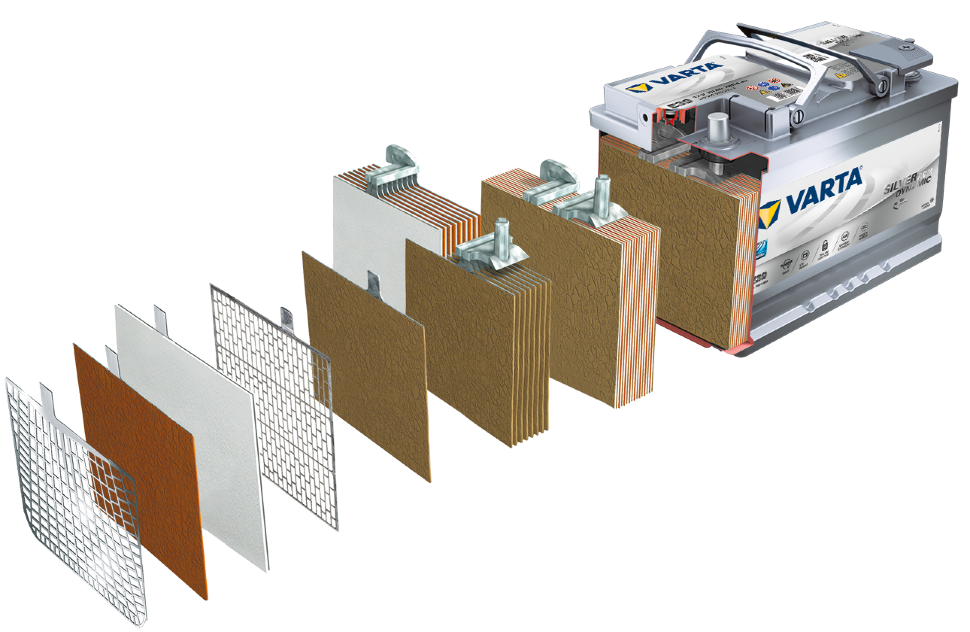

Устройство аккумулятора автомобиля существенно не меняется уже много десятилетий. Хотя развитие технологий и появление новых материалов более высокого качества способствует более надежной конструкции и работе АКБ.

Основу работы аккумулятора составляет принцип возникновения разности потенциалов – то есть, напряжения. Оно возникает между пластинами, которые погружены в раствор электролита.

АКБ – устройство, которое, в зависимости от типа и производителя, имеет определенные конструктивно-технологические различия. Но общий принцип – одинаков: все аккумуляторные батареи содержат электроды, разделенные сепараторами, и помещенные в пространство, заполненное электролитом.

Корпус

Корпус аккумулятора состоит из двух частей: основной глубокой емкости и закрывающей крышки. Она может быть оснащена горловинами с пробками или системой, при помощи которой стабилизируется давление внутри батареи, и отводится образующийся газ. Конструкция корпуса зависит от типа АКБ.

Сам корпус изготовлен из материала, к которому предъявляются большие требования прочности и безопасности. Он должен быть устойчив к воздействию агрессивных химических реагентов, переносить колебания температуры и сильную вибрацию. В большинстве современных аккумуляторов корпус сделан из полипропилена.

Внутренние отсеки

Стандартное устройство аккумуляторной батареи представляет собой контейнер, состоящий из шести секций (или, как их называют, «банок»). Каждая секция – это отдельный источник питания. Она вырабатывает порядка 2 – 2,1 В. Стандартная АКБ рассчитана на 12 В.

В каждой из ячеек находится набор (или пакет) из отдельных пластин с чередующейся полярностью. То есть, одна пластина положительная, другая отрицательная. Причем, пластины отделены друг от друга. Пластины сделаны из свинца и имеют решетчатую структуру в виде прямоугольных сот. Это облегчает нанесение них активной массы – основного рабочего реагента.

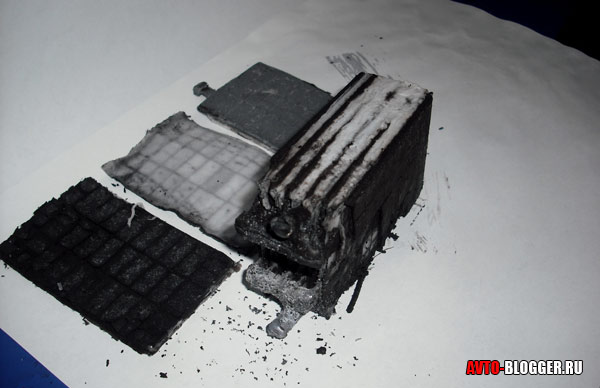

Пластины

Для увеличения прочности пластин в них добавляют сурьму. У этой технологии есть и свои недостатки: присутствие сурьмы способствует выкипанию воды из электролита. Это – основная причина, по которой практически во все типы АКБ необходимо доливать воду. Но технологии не стоят на месте. Устройство автомобильных аккумуляторов совершенствуется. Количество сурьмы в свинцовых пластинах значительно уменьшилось, благодаря чему появились малообслуживаемые и гибридные аккумуляторы.

На положительный электрод наносится двуокись свинца, на отрицательный – губчатый свинец. Внутрь заливается электролит, который является водным раствором серной кислоты.

Каждая чередующаяся пластина является электродом, имеющим противоположную полярность. Таким образом, с целью предотвращения замыкания, между каждой парой пластин располагается сепаратор. Он изготовлен из пористого пластика и не создает препятствий для циркуляции электролита внутри ячейки.

Пластин с отрицательной полярностью больше на 1 единицу, так как каждая пластина с положительным зарядом помещена между двумя отрицательными (минусовыми).

Пакет с пластинами надежно фиксируется, чтобы предотвратить смещение и деформацию. Фиксация осуществляется при помощи специального бандажа. Токовыводы пластин (плюсовые и минусовые) объединены в пары. Концентрация энергии происходит при помощи токосборников – на выводные борны аккумулятора. К ним токоприемные клеммы.

Устройство АКБ обеспечивает максимальную надежность. Современные аккумуляторы – это качественные устройства, выступающие источниками питания даже для самых мощных автомобилей.

Виды современных аккумуляторов

Главное различие необслуживаемых АКБ от классических – в более низких разрядных и зарядных токах. Причина – в конструкции необслуживаемых батарей. При больших токах классическая АКБ активно выделяет газ и «закипает». У необслуживаемых и герметизированных батарей этого нет.

Работа аккумулятора при разряде

В широком смысле слова в технике под термином «Аккумулятор» понимается устройство, которое позволяет при одних условиях эксплуатации накапливать определенный вид энергии, а при других — расходовать ее для нужд человека.

Их применяют там, где необходимо собрать энергию за определенное время, а затем использовать ее для совершения больших трудоемких процессов. Например, гидравлические аккумуляторы, используемые в шлюзах, позволяют поднимать корабли на новый уровень русла реки.

Электрические аккумуляторы работают с электроэнергией по этому же принципу: вначале накапливают (аккумулируют) электричество от внешнего источника заряда, а затем отдают его подключенным потребителям для совершения работы. По своей природе они относятся к химическим источникам тока, способным совершать много раз периодические циклы разряда и заряда.

Во время работы постоянно происходят химические реакции между компонентами электродных пластин с заполняющим их веществом — электролитом.

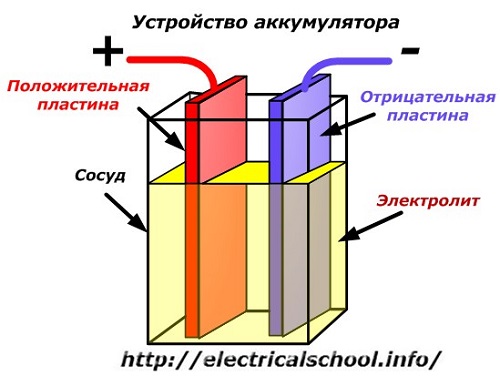

Принципиальную схему устройства аккумулятора можно представить рисунком упрощенного вида, когда в корпус сосуда вставлены две пластины из разнородных металлов с выводами для обеспечения электрических контактов. Между пластинами залит электролит.

Работа аккумулятора при разряде

Когда к электродам подключена нагрузка, например, лампочка, то создается замкнутая электрическая цепь, через которую протекает ток разряда. Он формируется движением электронов в металлических частях и анионов с катионами в электролите.

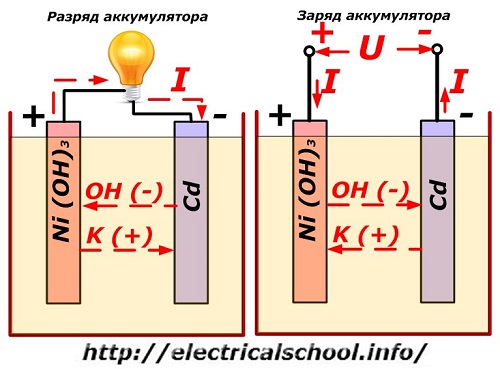

Этот процесс условно показан на схеме с никель-кадмиевой конструкцией электродов.

Здесь в качестве материала положительного электрода используют окислы никеля с добавками графита, которые повышают электрическую проводимость. Металлом отрицательного электрода работает губчатый кадмий.

Во время разряда частицы активного кислорода из окислов никеля выделяются в электролит и направляются на отрицательные пластины, где окисляют кадмий.

Работа аккумулятора при заряде

При отключенной нагрузке на клеммы пластин подается постоянное (в определенных ситуациях пульсирующее) напряжение большей величины, чем у заряжаемого аккумулятора с той же полярностью, когда плюсовые и минусовые клеммы источника и потребителя совпадают.

Зарядное устройство всегда обладает большей мощностью, которая «подавляет» оставшуюся в аккумуляторе энергию и создает электрический ток с направлением, противоположным разряду. В результате внутренние химические процессы между электродами и электролитом изменяются. Например, на банке с никель кадмиевыми пластинами положительный электрод обогащается кислородом, а отрицательный — восстанавливается до состояния чистого кадмия.

При разряде и заряде аккумулятора происходит изменение химического состава материала пластин (электродов), а электролита не меняется.

Способы соединения аккумуляторов

Величина тока разряда, которую может выдержать одна банка, зависит от многих факторов, но в первую очередь от конструкции, примененных материалов и их габаритов. Чем значительнее площадь пластин у электродов, тем больший ток они могут выдерживать.

Этот принцип используется для параллельного подключения однотипных банок у аккумуляторов при необходимости увеличения тока на нагрузку. Но для заряда такой конструкции потребуется поднимать мощность источника. Этот способ используется редко для готовых конструкций, ведь сейчас намного проще сразу приобрести необходимый аккумулятор. Но им пользуются производители кислотных АКБ, соединяя различные пластины в единые блоки.

В зависимости от применяемых материалов, между двумя электродными пластинами распространенных в быту аккумуляторов может быть выработано напряжение 1,2/1,5 или 2,0 вольта. (На самом деле этот диапазон значительно шире.) Для многих электрических приборов его явно недостаточно. Поэтому однотипные аккумуляторы подключают последовательно, причем это часто делают в едином корпусе.

Примером подобной конструкции служит широко распространенная автомобильная разработка на основе серной кислоты и свинцовых пластин-электродов.

Обычно в народе, особенно среди водителей транспорта, принято называть аккумулятором любое устройство, независимо от количества его составных элементов — банок. Однако, это не совсем правильно. Собранная из нескольких последовательно подключенных банок конструкция является уже батареей, за которой закрепилось сокращенное название «АКБ» . Ее внутреннее устройство показано на рисунке.

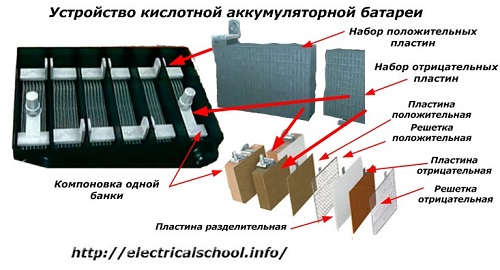

Любая из банок состоит из двух блоков с набором пластин для положительного и отрицательного электродов. Блоки входят друг в друга без металлического контакта с возможностью надежной гальванической связи через электролит.

При этом контактные пластины имеют дополнительную решетку и отдалены между собой разделительной пластиной — сепаратором.

Соединение пластин в блоки увеличивает их рабочую площадь, снижает общее удельное сопротивление всей конструкции, позволяет повышать мощность подключаемой нагрузки.

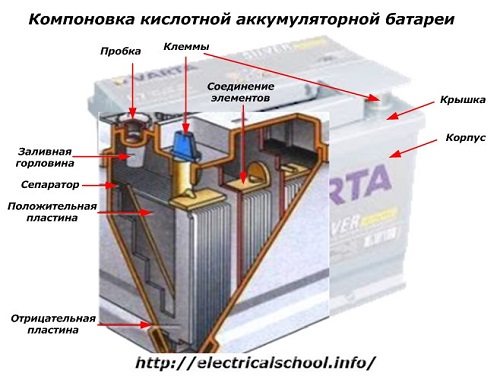

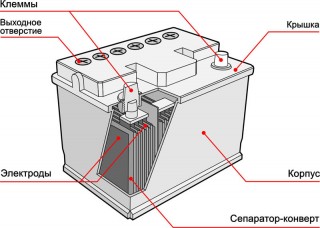

С внешней стороны корпуса такая АКБ имеет элементы, показанные на рисунке ниже.

Из него видно, что прочный пластмассовый корпус закрыт герметично крышкой и сверху оборудован двумя клеммами (обычно конусной формы) для подключения к электрической схеме автомобиля. На их выводах выбита маркировка полярности: «+» и «-». Как правило, для блокировки ошибок при подключении диаметр положительной клеммы немного больше, чем у отрицательной.

У обслуживаемых аккумуляторных батарей сверху каждой банки размещена заливная горловина для контроля уровня электролита или доливки дистиллированной воды при эксплуатации. В нее вворачиваются пробка, которая предохраняет внутренние полости банки от попадания загрязнений и одновременно не дает выливаться электролиту при наклонах АКБ.

Поскольку при мощном заряде возможно бурное выделение газов из электролита (а этот процесс возможен при интенсивной езде), то в пробках делаются отверстия для предотвращения повышения давления внутри банки. Через них выходят кислород и водород, а также пары электролита. Подобные ситуации, связанные с чрезмерными токами заряда, желательно избегать.

На этом же рисунке показано соединение элементов между банками и расположение пластин-электродов.

Стартерные автомобильные АКБ (свинцово-кислотные) работают по принципу двойной сульфатации. На них во время разряда/заряда происходит электрохимический процесс, сопровождающийся изменением химического состава активной массы электродов с выделением/поглощением в электролит (серную кислоту) воды.

Этим объясняется повышение удельной плотности электролита при заряде и снижение при разряде батареи. Другими словами, величина плотности позволяет оценивать электрическое состояние АКБ. Для ее замера используют специальный прибор — автомобильный ареометр.

Входящая в состав электролита кислотных батарей дистиллированная вода при отрицательной температуре переходит в твердое состояние — лед. Поэтому, чтобы автомобильные аккумуляторы не замерзали в холодное время, необходимо применять специальные меры, предусмотренные правилами эксплуатации.

Какие существуют типы аккумуляторов

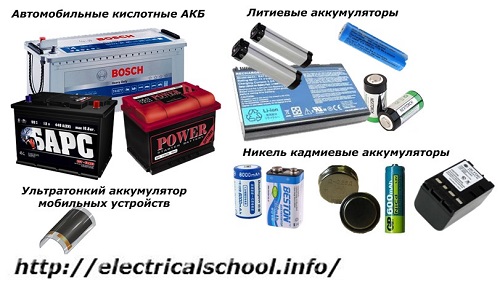

Современное производство для различных целей выпускает более трех десятков разнообразных по составу электродов и электролиту изделий. Только на основе лития работает 12 известных моделей.

В качестве металла электродов могут встретиться:

Сепараторы предохраняют пластины (решётки) от соприкосновения друг с другом. Если будет соприкосновение разноименных пластин, произойдет короткое замыкание и аккумулятор не будет действовать. Сепараторы, не допуская короткого замыкания, в тоже время должны пропускать ток через электролит. Материалом для сепараторов служит, как правило, микропористая пластмасса.

Наиболее существенными у автомобильных аккумуляторов являются четыре следующих показателя:

Свинцово-кислотный аккумулятор, кроме видимой части, а это корпус аккумулятора, крышка, клеммы, индикатор заряда, имеет сложную внутреннюю конструкцию. Внутри аккумулятора находятся электроды (положительные и отрицательные), представляющие собой свинцовые решётки, и разделенные изоляторами (сепараторами), которые погружены в электролит.

Сепараторы предохраняют пластины (решётки) от соприкосновения друг с другом. Если будет соприкосновение разноименных пластин, произойдет короткое замыкание и аккумулятор не будет действовать. Сепараторы, не допуская короткого замыкания, в тоже время должны пропускать ток через электролит. Материалом для сепараторов служит, как правило, микропористая пластмасса.

Электроды погружены в химическое вещество электролит, состоящий из разбавленной дистиллированной водой серной кислоты (H2SO4). При разряжении аккумулятора активно расходуется серная кислота, в результате чего образуется вода. С образованием воды, общая плотность электролита снижается.

При зарядке аккумуляторной батареи, все происходит в обратном порядке. Вода «используется» на создание серной кислоты, соответственно общая плотность электролита повышается. Срок службы автомобильного аккумулятора и его характеристики напрямую зависят от качества серной кислоты и воды, входящих в состав электролита.

Корпус аккумулятора обычно изготавливают из ударопрочного, термостойкого пропилена.

Пластины с положительным зарядом у гибридного аккумулятора производится из свинца с добавкой сурьмы. Отрицательный электрод производится из сплава свинца с кальцием.

Рассмотрим несколько популярных на нашем рынке технологий.

Для создания электродов применяют свинцовый сплав. В большинстве современных аккумуляторов для создания электродов применяют свинцово-кальциевый сплав. Благодаря этому такие аккумуляторные батареи очень медленно саморазряжаются — за 18 месяцев теряют 50% емкости, а также имеют малый расход воды — 1 г/Ач. Из этого следует, что во время эксплуатации такой батареи можно обойтись без добавления воды.

Гибридная – это что-то среднее между кальцием и сурьмой, здесь одна пластина с добавками кальция, а другая сурьмы, обозначение «Sb/Ca» или «Ca+». Этот вид впитал в себя достоинства одной и другой технологий.

Пластины с положительным зарядом у гибридного аккумулятора производится из свинца с добавкой сурьмы. Отрицательный электрод производится из сплава свинца с кальцием.

В результате совмещаются преимущества двух технологий и устраняются их недостатки. Положительный электрод из свинцово-сурьмянистого сплава даёт устойчивость к глубокому разряду, а отрицательный электрод с кальцием снижает саморазряд и выкипание воды из электролита.

При производстве отрицательного электрода была использована технология ExMET (Expanded Metal) данная технология даёт возможность выпускать электроды меньшей толщины и массы. Благодаря отсутствию перегрева увеличилась прочность пластин. Она обеспечивает более жёсткую структуру пластин, снижает коррозию и обеспечивает высокие эксплуатационные характеристики гибридных аккумуляторов.

Кальциевые и гибридные аккумуляторы ещё не настолько сильно распространены, как сурьмянистые, но постепенно они завоёвывают место на рынке. Пока их массовое использование тормозится достаточно высоким ценником.

И на конец самая усовершенствованная на данный момент свинцово-кислотная технология абсорбирующего стекловолокна (AGM)

Аккумуляторы Powersports AGM спроектированы с учетом работы в суровых условиях. Благодаря усовершенствованной технологии AGM этот сложный продукт обеспечивает максимальную мощность в течение длительного времени и не требует обслуживания.

Данную проблему решают необслуживаемые аккумуляторы, в составе электродов которых нет или очень мало сурьмы (она заменена на другие металлы, в основном — на кальций). В этих АКБ электролит «закипает» только при полном заряде, и за короткое время не успевает выделиться большого количества газа. Нет электрохимического разложения воды — нет и истощения электролита, и именно это является главным преимуществом необслуживаемых АКБ.

Устройство и схема автомобильного аккумулятора

Мы вспоминаем об аккумуляторе тогда, когда он сам напоминает о себе низким зарядом или неисправностью. Но посмотрите на этот тяжелый параллелепипед — что происходит за его пластмассовыми стенками? Откуда вообще в АКБ берется электричество? Понять это не сложно.

Полтора века истории

Трудно поверить, но свинцово-кислотный аккумулятор был изобретен свыше полутора века назад — это произошло во Франции в 1859-1860 годах. Создателем первого аккумулятора стал Гастон Планте, который занимался поиском надежных источников тока для физических опытов.

Свинцово-кислотный аккумулятор появился на свет после долгих раздумий и сотен экспериментов, а первый работоспособный образец был невероятно простым по сути и конструкции. Это была банка, наполненная разбавленной серной кислотой, в которую опущен «рулет» из двух сложенных свинцовых полос, разделенных куском сукна.

Аккумулятор показал очень хорошие результаты, хотя, конечно, и имел некоторые недостатки, главный из которых — низкая емкость. Решить эту проблему смог Камилл Фор — в 1878 году ученый покрыл пластины свинцовым суриком, и с тех пор свинцово-кислотный аккумулятор, в общем, приобрел современные черты.

Устройство и схема автомобильного аккумулятора

Принцип запасания и извлечения электрической энергии, открытый Планте, используется и сейчас. Так что за прошедшие полтора столетия свинцово-кислотный аккумулятор изменился только технологически — стал более емким, простым в эксплуатации и надежным. А в сущности это все те же свинцовые пластины, опущенные в слабую серную кислоту.

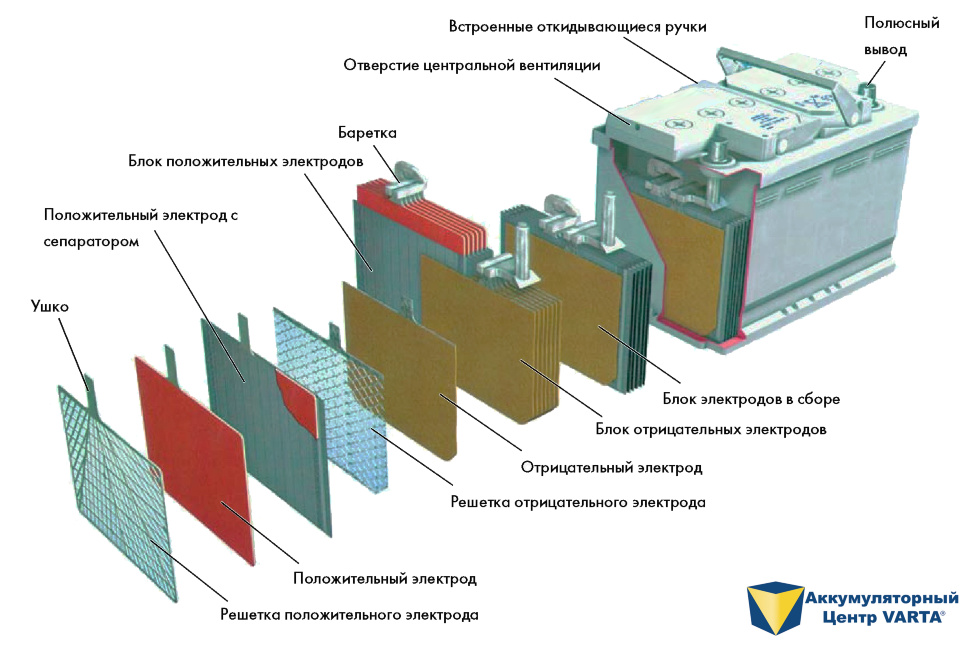

Устроен аккумулятор довольно-таки просто. Основу всего составляет прочный корпус, выполненный из кислотоупорной пластмассы — моноблок. Внутри корпус разделен перегородками на шесть банок. Собственно, каждая банка — это и есть аккумулятор, а АКБ — это батарея аккумуляторов. Зачем так сделано? Не проще ли было сделать один большой аккумулятор?

Нет, не проще. Независимо от конструкции, размеров и принципа работы, все типы аккумуляторов дают напряжение около 2 вольт, в случае со свинцово-кислотными аккумуляторами напряжение составляет около 2,1 В. Понятно, что 12 В можно получить, если последовательно соединить сразу шесть таких аккумуляторов — это и делается в АКБ.

В нижней части каждой банки есть опорные призмы высотой несколько миллиметров, на которые опираются самые главные элементы АКБ — электродные блоки. Каждый блок состоит из ряда свинцовых пластин, разделенных тонкими прочными пластмассовыми пластинками — сепараторами.

Блок содержит четное количество пластин, одна их половина — отрицательные, другая — положительные. Пластины соединены друг с другом в своей верхней части прочной толстой перемычкой, которая также служит для выдержки определенного расстояния между пластинами.

Положительные и отрицательные пластины хотя и находятся рядом, но несколько отличаются друг от друга. В основе обеих пластин — свинцовая решетка, но ячейки положительных пластин заполнены двуокисью свинца (имеет темно-коричневый цвет), а ячейки отрицательных — губчатым свинцом (имеет серый цвет).

Электродные блоки жестко устанавливаются в банках, а банки, в свою очередь, закрываются герметичными крышками, в которые впаяны выводы электродов, и выполнены пробки для контроля электролита. Банки соединяются друг с другом посредством массивных свинцовых перемычек — борнов, расположенных на верхней крышке АКБ.

Сверху же монтируются и полюсные клеммы, к которым, собственно, и подключается бортовая электросеть автомобиля.

Так устроены аккумуляторы классической конструкции, а многие виды современных АКБ имеют несколько иные решения. В частности, распространены батареи с общей крышкой моноблока, обладающие меньшей габаритной высотой и лучшим соотношением массы к емкости.

Как аккумулятор запасает энергию

В корне неверно утверждение, что аккумулятор вырабатывает электричество — он его запасает во время заряда, и отдает во время разряда. А достигается эта цель с помощью ряда электрохимических реакций.

Наиболее просто описать процессы, происходящие внутри свинцово-кислотного аккумулятора, можно одной формулой:

Эта реакция, как можно увидеть, обратимая, и во время разряда она протекает справа налево, а в время заряда — слева направо.

Во время заряда реакция протекает в обратном направлении: из сульфата восстанавливается металлический свинец, а сернокислый остаток вступает в реакцию с водой, образуя серную кислоту. Так что при заряде кислоты становится больше, воды — меньше, а все это ведет к увеличению плотности электролита.

А чтобы эти реакции протекали с наибольшей интенсивностью, в конструкции АКБ имеется ряд особенностей. Главная из них — использование губчатого свинца — он пронизан тончайшими порами, и действительно похож на губку. Поры в десятки раз повышают площадь поверхности отрицательных электродов, что увеличивает интенсивность и эффективность течения реакций.

«Болезни» АКБ и попытки их «лечения»

В аккумуляторах используется свинец, но сам по себе этот металл обладает малой прочностью, поэтому на практике применяется легированный свинец повышенной прочности. Традиционно в качестве легирующей добавки выступает сурьма — ее содержание не превышает 5 — 7%. Однако применение сурьмы имеет не только положительный, но и отрицательный эффект.

Данную проблему решают необслуживаемые аккумуляторы, в составе электродов которых нет или очень мало сурьмы (она заменена на другие металлы, в основном — на кальций). В этих АКБ электролит «закипает» только при полном заряде, и за короткое время не успевает выделиться большого количества газа. Нет электрохимического разложения воды — нет и истощения электролита, и именно это является главным преимуществом необслуживаемых АКБ.

В данном виде аккумуляторов не предусмотрены пробки для контроля электролита — в них просто нет необходимости! Зачем следить за электролитом, если он не «кипит», и его плотность со временем остается постоянной? В остальном необслуживаемые АКБ устроены точно так же, как и АКБ классической конструкции.

Как видите, автомобильный аккумулятор устроен не слишком сложно, но это лишний раз подтверждает, что все гениальное — просто.

При постоянном напряжении источника зарядного тока по мере увеличения степени заряженности аккумулятора повышается его ЭДС и, следовательно, уменьшается сила зарядного тока. Когда напряжение на клеммах источника тока будет равно ЭДС полностью заряженного аккумулятора плюс ЭДС поляризации, зарядный ток прекратится.

Принцип работы свинцового аккумулятора

Свинцовый аккумулятор электрической энергии был изобретен в 1859 году французским физиком Гастоном Планте. В последующие годы конструкция аккумулятора, особенно – химический состав его электродов (пластин) постоянно совершенствовалась. В настоящее время свинцовые аккумуляторы и аккумуляторные батареи широко применяются в разных областях техники в качестве накопителей электроэнергии (стартерные батареи, аварийные и резервные источники энергии и т. п.).

Конструктивно аккумулятор представляет собой емкость, наполненную электролитом, в которой размещены свинцовые электроды. В качестве электролита используется раствор серной кислоты и дистиллированной воды. Электроды выполнены в виде пластин, одна из которых изготовлена из губчатого свинца Pb, а вторая – из диоксида свинца PbO₂. При взаимодействии электродов с электролитом между ними возникает разность потенциалов.

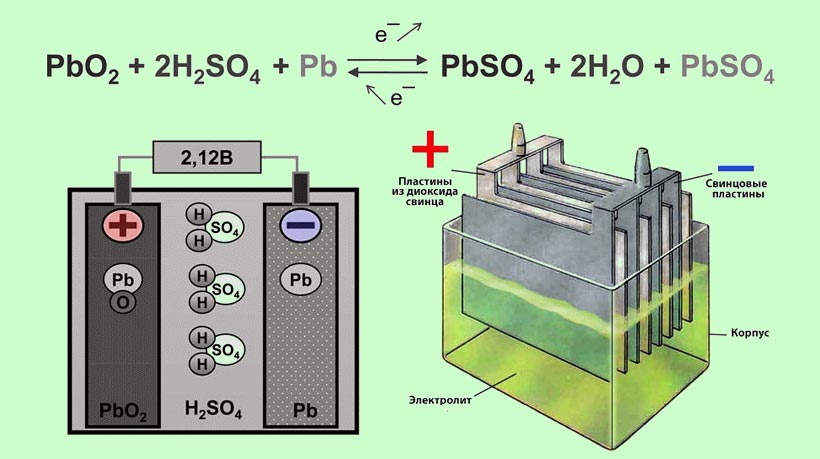

Принцип работы свинцово-кислотных аккумуляторов основан на электрохимических реакциях свинца и диоксида свинца в водном растворе серной кислоты.

При подключении к электродам аккумулятора внешней нагрузки начинается электрохимическая реакция взаимодействия оксида свинца и серной кислоты, при этом металлический свинец окисляется до сульфата свинца.

Во время разряда происходит восстановление диоксида свинца на положительном электроде (аноде) и окисление свинца на отрицательном электроде (катоде). При пропускании через электроды аккумулятора зарядного тока в нем протекают обратные реакции. При перезаряде аккумулятора, после исчерпания сульфата свинца начинается электролиз воды, при этом на аноде выделяется кислород, а на катоде — водород.

Электрохимические реакции (слева направо — при разряде, справа налево — при заряде):

Реакции на аноде:

Реакции на катоде:

Физические процессы, происходящие в аккумуляторе, объясняются свойством электролитического растворения металлов, которое заключается в переходе положительно заряженных ионов металла в раствор. Легкоокисляющиеся металлы (например, свинец) обладают этим свойством в большей степени, чем инертные металлы.
При погружении свинцового электрода в раствор электролита от него начнут отделяться положительно заряженные ионы свинца и переходить в раствор, при этом сам электрод будет заряжаться отрицательно.

По мере протекания процесса растет разность потенциалов раствора и электрода, и переход положительных ионов в раствор будет замедляться.
При какой-то определенной разности потенциалов электрода и раствора наступит равновесие между силой электролитической упругости растворения свинца, с одной стороны, и силами электростатического поля и осмотического давления — с другой.
В результате переход ионов свинца в электролит прекратится.

По завершению процессов восстановления свинца на электродах заряд аккумулятора прекращается. При дальнейшем прохождении электрического тока через электролит начинается процесс электролиза (разложения) воды, при этом аккумулятор «закипает», и выделяющиеся пузырьки образуют смесь водорода и кислорода. Смесь этих газов является взрывоопасной, поэтому следует избегать перезаряда до появления электролизных явлений по разложению воды.

Кроме того, длительный перезаряд приводит к потере электролитом воды (испарению), в результате чего его плотность повышается и для корректировки требуется доливка дистиллированной воды.
При доливке воды необходимо помнить, что вода, попадающая в концентрированную серную кислоту, закипает и сильно разбрызгивает кислотные капли, что при попадании на открытое тело или одежду может привести к ожогам кожи, слизистых оболочек, прожигу одежды и другим неприятным последствиям.

При постоянном напряжении источника зарядного тока по мере увеличения степени заряженности аккумулятора повышается его ЭДС и, следовательно, уменьшается сила зарядного тока. Когда напряжение на клеммах источника тока будет равно ЭДС полностью заряженного аккумулятора плюс ЭДС поляризации, зарядный ток прекратится.

Среднее значение напряжения аккумулятора – 2 В. Поскольку электрооборудование современных автомобилей рассчитано для работы при напряжении в бортовой сети 12 или 24 В, аккумуляторы соединяют в батареи (по 6 или 12 шт.).

Емкость аккумулятора не постоянна, она зависит от силы разрядного тока, температуры электролита и состояния активной поверхности пластин. При увеличении разрядного тока и понижении температуры электролита емкость аккумулятора уменьшается, что объясняется неполным протеканием электрохимических реакций разрядки в этих условиях, вследствие сокращения времени разрядки и повышения вязкости электролита при низких температурах.

Емкость аккумуляторной батареи, измеряемая в амперчасах (А-ч), зависит от температуры электролита и силы разрядного тока. Чем ниже температура, тем меньшее количество энергии может отдать батарея. Так, при понижении температуры на 1 °С емкость уменьшается на 1 %. При определенной низкой температуре электролит аккумуляторной батареи может замерзнуть, что повлечет за собой разрушение аккумулятора и выход его из строя.

Этот процесс можно повторять многократно: при работающем генераторе электрическая энергия накапливается (заряд), а при неработающем запасенная энергия расходуется на питание потребителей (разряд). Простейшие аккумуляторы, состоящие из двух пластин (положительной и отрицательной), объединяют в аккумуляторную батарею, соединяя пластины последовательно друг с другом.

Применяются аккумуляторные батареи, вырабатывающие постоянный ток напряжением 12 В (на карбюраторных машинах) или 24 В (на ТС с дизелем).

Полностью заряженный свинцово-кислотный аккумулятор имеет напряжение 2,0… 2,1 В. Поэтому для получения источника тока напряжением 12 В необходимо последовательно соединить 6 аккумуляторов, а для получения источника напряжением 24 В — 12 аккумуляторов. Такое сравнительно низкое напряжение используется потому, что оно малоопасно для человека в случае появления неисправности в электросистеме ТС.

Емкость аккумуляторной батареи, измеряемая в амперчасах (А-ч), зависит от температуры электролита и силы разрядного тока. Чем ниже температура, тем меньшее количество энергии может отдать батарея. Так, при понижении температуры на 1 °С емкость уменьшается на 1 %. При определенной низкой температуре электролит аккумуляторной батареи может замерзнуть, что повлечет за собой разрушение аккумулятора и выход его из строя.

Под номинальной емкостью батареи С20 понимают ее емкость при 20-часовом разряде и силе разрядного тока 0,05 С20 А. Разряд осуществляется до конечного напряжения на выводных штырях, равного 10,5 В для 12-вольтной батареи.

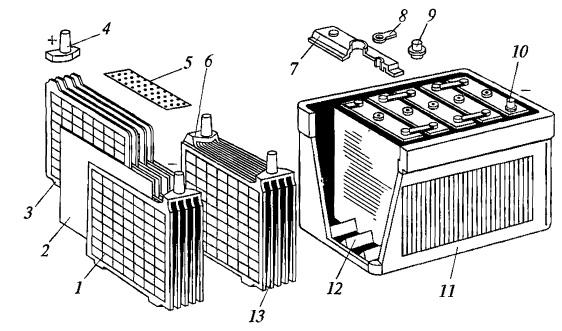

Рис. Свинцово-кислотная стартерная аккумуляторная батарея:
1, 3 — отрицательные и положительные пластины соответственно; 2 — сепаратор; 4, 6, 8 — перемычки; 5 — предохранительный щиток; 7 — крышка; 9 — пробка; 10 — полюсный вывод (штырь); 11 — Моноблок; 12 — призматические ребра; 13 — блок пластин

Сухозаряженные батареи в процессе изготовления на аккумуляторном заводе заряжают полностью, а затем сливают электролит и герметизируют батареи. Перед началом эксплуатации их заливают электролитом плотностью 1,25… 1,27 г/см3.

Температура замерзания электролита зависит от его плотности, а последняя, в свою очередь, от степени разряженности конкретной батареи. Плотность электролита у полностью заряженного аккумулятора при температуре 20 °С составляет 1,22… 1,39 г/см3, а у полностью разряженного — 1,15… 1,16 г/см3.

Электролит представляет собой раствор серной кислоты в воде. Если в 1 л электролита заряженного аккумулятора содержится 500 г чистой серной кислоты и около 800 г воды, то плотность электролита, г/см3, рассчитывается по формуле:

Нормальной плотностью электролита в полностью заряженной аккумуляторной батарее при температуре окружающего воздуха 15°С считается 1,27… 1,29 г/см3. Летом плотность понижают до значений 1,27… 1,24 г/см3, а зимой из-за опасности замерзания электролита повышают до 1,31 г/см3.

Таблица. Взаимосвязь параметров электролита и аккумуляторной батареи

Аккумуляторные батареи, применяемые на ТС, при необходимости соединяют друг с другом, повышая их общую емкость или номинальное напряжение. При параллельном соединении батарей их общая емкость равна сумме емкостей отдельных батарей, а общее напряжение не изменяется. При последовательном соединении общее напряжение равно сумме напряжений отдельных батарей, а общая емкость остается неизменной.

Знаете, первая свинцовая батарея появилась еще в 1859 году (изобрел француз Гастон Плантэ). И за свои полторы сотни лет она мало в чем изменилась. Правда, для аккумулятора машины используют несколько подключенных последовательно элементов.

Почему батарея автомобиля может выйти из строя?

Как не прискорбно — нет ничего вечного, вот и АКБ со временем изнашивается. Конечно, если вы его используете правильно, то он прослужит достаточно долго, но уже через 4 – 5 лет (иногда 6), нужна замена. Так почему же умирает батарея?

Все просто – основная причина это глубокий разряд, если разрядить – совсем, да еще и долго не заряжать то пластины покрываются солями гораздо плотнее. Их рабочая поверхность падает, а соответственно будет падать и емкость аккумулятора, он уже не сможет выдерживать большие нагрузки.

Вторая причина это банально износ. Со временем от множества циклов заряда – разряда, пластины начинают медленно осыпаться. Что также ведет к деградации батареи. Особенно сильно страдают, если испарился электролит и пластина осталась «сухой» (часто это происходит летом при высоких температурах), если будет идти зарядка, то это очень быстро «убьет» аккумулятор. Вот почему в случае с обслуживаемым аккумулятором нужно всегда проверять уровень электролита.

Для того чтобы АКБ работал долго, нужно держаться двух правил – всегда держать его заряженным, а также не давать электролиту испариться из банок. Справедливости ради стоит отметить, что сейчас большинство аккумуляторов являются герметичными (запаянными), то есть электролит не может испариться, это немного облегчает задачу. Но за зарядом глаз да глаз.

Вот такая вот статья получилась, сейчас видео, для тех, кто не хочет читать — смотрим.

Думаю статья была вам полезна и вы теперь понимаете как работает АКБ в машине. НА этом заканчиваю, искренне ваш АВТОБЛОГГЕР.
