Принцип работы катализатора в автомобиле

Для керамических катализаторов:

Основные вещества, вырабатываемые при работе двигателя, являются безвредными. Ими являются:

• азот (N₂)- воздух состоит на 78% из азота;
• вода (H₂O);
• углекислый газ (CO₂) — сам по себе безвреден, однако считается, что его переизбыток ведет к глобальному потеплению;

Однако процесс горения не совершенен и помимо безвредных веществ при работе двигателя выделяются токсичные и вредные вещества. Этими веществами являются:

• углеводороды (CH_x) — основной компонент смога;
• оксиды азота (NO_x) — еще один компонент смога;
• окись углерода (CO) — ядовитый газ без цвета и запаха;

Восстанавливающий катализатор использует платину и родий, чтобы уменьшить выбросы оксидов азота. Когда молекула оксида или двуокиси азота встречается с молекулами катализатора, от нее отделяется атом азота, высвобождая кислород. Атом азота же связывается с другим атомом азота, образуя газообразный азот.

Окислительный катализатор уменьшает количество несгоревшего топлива и окиси углерода путем их сжигания (окисления) с помощью платины и палладия. Этот катализатор также помогает оксиду углерода вступить в реакцию с несгоревшим кислородом, образуя углекислый газ. В упрощенном виде эти химические реакции выглядят следующим образом:

Вследствие этих реакций токсичные, вредные вещества CO, CH_x и NO_x восстанавливаются или окисляются в безвредную воду H₂O, азот N₂ и углекислый газ CO₂

В автомобилях, соответствующих экологическим стандартам Евро-3, помимо удаления катализатора необходима перепрошивка электронного блока управления. Ее обновляют до версии, в которой отсутствует каталитический нейтрализатор. Также можно установить эмулятор сигнала кислородного датчика, который избавит от необходимости перепрошивать ЭБУ.

Конструкция и функции каталитического нейтрализатора

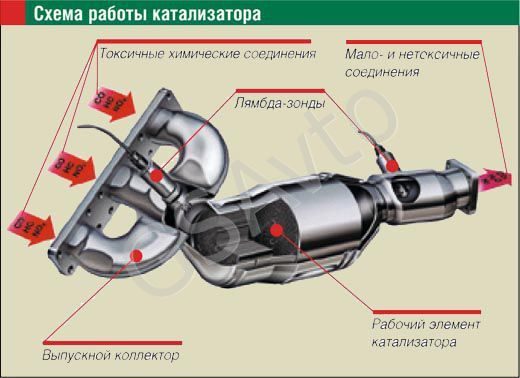

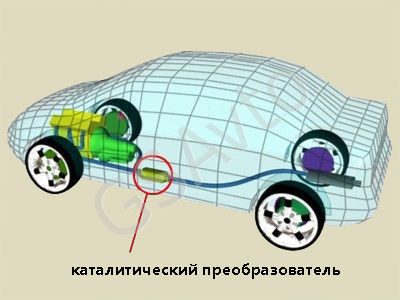

Нейтрализатор является частью системы выхлопа. Он располагается сразу за выпускным коллектором двигателя. Катализатор состоит из:

Главная функция каталитического нейтрализатора – это нейтрализация трех основных токсических компонентов отработавших газов, поэтому он получил свое название – трехкомпонентный. Вот эти нейтрализуемые компоненты:

• Окислы азота NOx – компонент смога, причина кислотных дождей, ядовиты для человека.
• Угарный газ СО – смертельно опасен для человека при концентрации в воздухе от 0,1%.
• Углеводороды CH – компонент смога, отдельные соединения канцерогены.

Ускоряет процесс выгорания и некачественное топливо. Зачастую у бензина увеличивают октановое число путем добавки свинца, это усиливает нагрузку на катализатор, уменьшая срок эксплуатации. В ситуации с дизельным топливом выход из строя может ускорить сам владелец, используя в зимнее время добавки-«антигель».

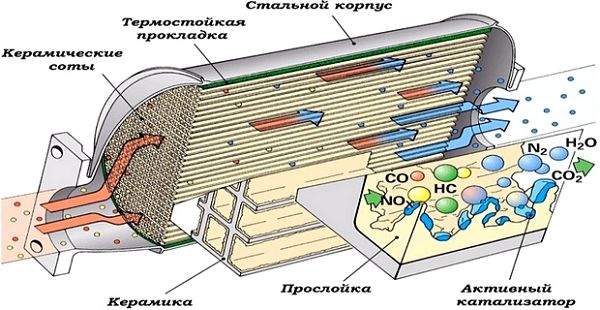

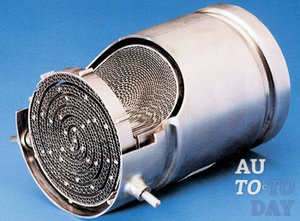

Устройство каталитического нейтрализатора

Основой катализатора являются керамические или металлические соты. В зависимости от модели на стенки сот наносится микрослой из палладия и родия или иридия. Эти металлы обладают высокой химической активностью. Касаясь напыления, часть выхлопа входит с ним в химическую реакцию. Часть элементов, образовавшихся при сгорании топлива, связывается.

Современные катализаторы трехкомпонентные.

• Первый элемент связывает оксиды азота.
• Второй — удаляет часть несгоревших элементов топлива. В большей части удаляется окись углерода.
• Третий элемент — это датчик. Он анализирует газы на выходе из катализатора, данные передаются в бортовой компьютер.

Такие катализаторы предназначены для:

Катализатор ремонту не подлежит. Любая попытка обмануть бортовой компьютер приведет к тому, что ваш автомобиль превысит допустимые в цивилизованных странах пределы содержания вредных веществ в выхлопных газах. Цивилизованное решение – сдать вышедшую из строя деталь в утиль и установить новую, обеспечивающую безопасность для окружающих.

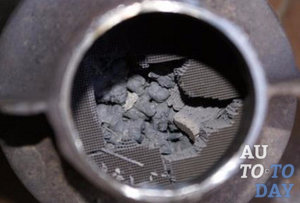

Признаки забитого катализатора

Каталитический нейтрализатор автомобилисты часто называют просто катализатором. Это устройство, которое очищает выхлопные газы, делая их не такими токсичными и более безопасными для окружающей среды. Оно представляет собой металлический корпус, в котором находится множество керамических ячеек с активным покрытием. Эти компоненты вступают в реакцию с выхлопным газом и очищают его химическим путем. Ячеистая структура задерживает частички сажи.

Электроника и оргтехника: утилизируем правильно

Что лучше при удалении катализатора – обманка или прошивка?

Современные автомобили должны соответствовать всем нормам экологичности, поэтому перед выхлопной трубой устанавливается каталитический нейтрализатор (конвертер), или просто катализатор. Эта деталь состоит из множества очень мелких керамических ячеек, которые задерживают вредные вещества из выхлопных газов.

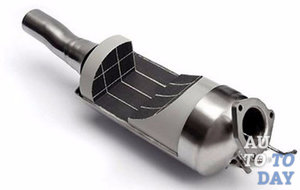

Что такое сажевый фильтр

Дизельные двигатели – самые «грязные». Кроме выхлопных газов, в них образуется еще и сажа. В отличие от бензиновых моторов, дизели используют обогащенное топливо. Именно различные примеси, а также конструктивные особенности подачи воздуха и горючей смеси, приводят к тому, что образуются продукты неполного сгорания, называемые сажей.

Подобный замер можно выполнить, вкрутив пневматический манометр в место установки лямбда зонда, (потребуется переходник) до катализатора. Показания снимаются после прогрева двигателя и на средних оборотах двигателя. Нормальное давление на этом участке выхлопной системы составляет около 0,3-0,35 кг/см куб. Однако замер давления не поможет оценить повреждены ли каталитические нейтрализаторы механически, а показатель давления может отличаться у различных моделей и модификаций двигателей.

Как решить проблему забитого катализатора без дорогостоящего ремонта?

Прежде всего следует попробовать восстановление катализатора. Восстановить катализаторы возможно только в случае, если они имеют целостную структуру и не имеют механических повреждений. Если двигатель эксплуатировать в штатном режиме, когда катализатор забивается не критично, его вполне можно спасти очисткой специальной смесью.

Необходимо приобрести специальный очиститель каталитического нейтрализатора, аккуратно выбить секции катализатора (потребуется распил корпуса с дальнейшим восстановлением) и обработать выбитый элемент согласно инструкции производителя химического состава.

Возможно, выбивание катализатора подойдет как временная «аварийная» мера, но не как решение проблемы. На большинстве современных автомобилей те самые «лямбда-зонды» связаны с электронным блоком управления двигателем, а их показания учитываются при подготовке топливовоздушной смеси. Как минимум в таком случае придется перенастраивать «мозг» своего двигателя на работу без катализатора.

Уже в зависимости от того, какие именно показатели будет выдавать температурный специальный датчик, непосредственно в цилиндры двигателя внутреннего сгорания будет направляться и поступать определенное количество топлива и воздуха. После этого отработка газов будет проходить процесс гашения, который проходит в резонаторе, вследствие чего будет произведен прямой вывод газов наружу посредством глушителя.

• Как катализатор охраняет окружающую среду?
• 1. Назначение и общее описание выхлопной системы.
• 2. Конструкция катализатора.
• 3. Принцип работы катализатора.

Выхлопная система в автомобиле предназначается для того, чтобы выпускать все отработанные газы из транспортного средства наружу. В своей конструктивной составной имеет выпускной коллектор, каталитический конвертер и глушитель.

• 1. Назначение и общее описание выхлопной системы.
• 2. Конструкция катализатора.
• 3. Принцип работы катализатора.

1. Назначение и общее описание выхлопной системы.

Одним из основных элементов выхлопной системы автомобиля является коллектор. Именно посредством этого узла и происходит вывод всех отработанных газов непосредственно из камеры сгорания. Все отходы, которые выходят, будут поступать в особые трубки, которые являются лишь посредниками и промежуточными звеньями во всей процедуре вывода отработанных газов наружу.

Важно заметить, что именно устройство коллектора в большинстве случаев подвергается тюнингу разными специалистами. Делается это для того, чтобы максимально обеспечивать подачу топлива в цилиндры, вследствие чего в разы увеличиться мощность двигателя внутреннего сгорания.

Заключительным узлом и устройством, который является квинтэссенцией конструкции выхлопной системы автомобиля, является глушитель. Именно данная часть несет ответственность за то, какой именно звук издает автомобиль при езде. В современном мире автомобильные производители используют три вида глушителя, которые имеют свои особенности и свои негативы: ограничитель, отражатель и поглотитель.

После того, как было детально рассмотрено устройство выхлопной системы транспортного средства, следует приступить к разбору схемы, которая обеспечивает успешную работу данной системы. Принцип работы выхлопной системы является достаточно простым, вследствие чего даже новичок сможет разобраться с этим устройством. Выше мы уже определили, каким именно образом все отработанные газы направляются и попадают наружу, так что повторяться в этой отросли не следует.

Но важно заметить, что если речь идет о двигателе дизельном, а не бензиновом, то все отработанные газы сначала будут активизировать крыльчатку турбокомпрессора, лишь после чего направляться прямиком в трубу.

Тем не менее, очень важной является схема выхлопной системы, так как она напрямую связана с принципом ее работы. Так, данная схема предусматривает, что за приемной трубой газы будут направляться непосредственно в катализатор, где будет происходить очистка на увеличенных температурах, около 250 градусов. Важно заметить, что температура будет полностью контролироваться установленным лямбда-зондом.

Уже в зависимости от того, какие именно показатели будет выдавать температурный специальный датчик, непосредственно в цилиндры двигателя внутреннего сгорания будет направляться и поступать определенное количество топлива и воздуха. После этого отработка газов будет проходить процесс гашения, который проходит в резонаторе, вследствие чего будет произведен прямой вывод газов наружу посредством глушителя.

2. Конструкция катализатора.

Устройство катализатора предназначается для того, чтобы очищать все отработанные выхлопные газы. Являет собою устройство форму емкости, которая изготовлена из металла и имеет внутренний огнеупорный слой. Непосредственно во внутренней части емкости располагается тепло катализатора, которое разделяется условно на две подкатегории – металлическое и керамическое.

3. Принцип работы катализатора.

Устройства блока носителя, который состоит из большого количества сот-ячеек, играет основную функциональную роль в устройстве катализатора. Все соты покрываются особым рабочим составом. Важно заметить, что состав начинает свою эффективную работу непосредственно после прогревания, когда температура уже будет достигать 300 градусов.

Посредством устройства катализатора будет осуществляться сдерживание окиси углерода, углеводородов, сажи и иных веществ в выхлопных газах, посредством которых происходит разрушение слизистых оболочек. Важно заметить, что соты оболочки покрываются очень тонкой пленочкой, которая выполняется из платиноиридиевого сплава.

Все несгоревшие остатки нежелательных вредных веществ будут соприкасаться с раскаленной поверхностью каталитического слоя, вследствие чего будет происходить их тотальное истребление – они будут догорать. При непосредственном процессе горения будет использоваться остаток кислорода, который содержится в отработанных газах. Уже на выходе из катализатора будет обретен безвредный продукт из веществ, которые не несут никакой опасности жизни человека и окружающей среде.

Таким образом следует отметить, что именно катализатор является основным и центральным устройством всей выхлопной системы автомобиля, так как именно посредством данного устройства происходит тотальной искоренение всех нежелательных веществ из отработанных выхлопных газов. Принцип работы данного устройства является достаточно простым, так что каждый сможет ознакомиться, а вследствие и разобраться с ним.

Если автомобилист сталкивается с определенными трудностями, или же чувствует фактами, что выхлопная система пришла в негодность или неисправность, то следует незамедлительно обратиться в ближайший профессиональный сервисный центр, так как неисправность данного узла может послужить тотальному краху всей автомобильной системной цепи, ремонт которой обойдется автолюбителю в очень круглую сумму.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

А теперь более подробно об устройстве катализатора. Располагается он зачастую за выпускным коллектором. Состоит он из корпуса, утеплителя и блок-носителя – той самой бобины.

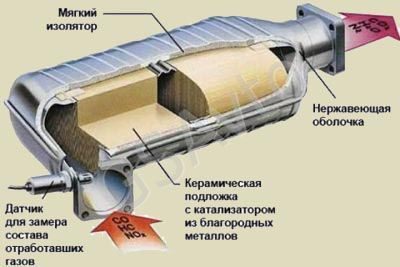

Конструкция катализатора

А теперь более подробно об устройстве катализатора. Располагается он зачастую за выпускным коллектором. Состоит он из корпуса, утеплителя и блок-носителя – той самой бобины.

О корпусе особо говорить нечего – герметичная жестяная емкость с двумя выходами для установки ее в систему отвода выхлопных газов. Утеплитель предотвращает просачивание газов мимо блок-носителя. Помимо этого, он сохраняет температуру, необходимую для протекания реакций. Дело в том, что быстрее всего реакции, при которых нейтрализуются вредные вещества проходят при температуре не менее 300 град. Поэтому зачастую нейтрализатор и располагается сразу за коллектором.

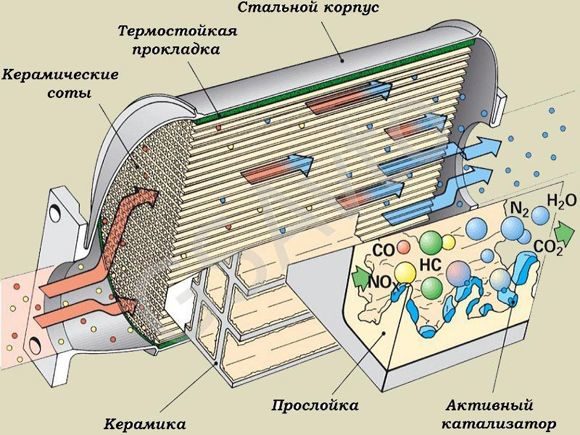

Принцип работы катализатора

А вот сами блок-носители по конструкции довольно интересны. Указанные металлы являются очень дорогостоящими, поэтому сделать один блок-носитель полностью из этого металла – удовольствие невыгодное. Поэтому основой для блок-носителя выступает керамика, сделанная в виде сотов. На поверхность этих сотов и наносится слой нейтрализующих металлов. Такая конструкция позволяет не только снизить расход дорогих металлов, но еще и по максимуму увеличить площадь контакта металла с газами.

Некоторые блок-носители состоят из свернутой в рулон керамической ленты с сотами, поэтому в разрезе она похожа на бобину. Но это не всегда так, есть и блок-носители, похожий на сигаретный фильтр, но только значительно увеличенный в размерах.

Каталитический нейтрализатор используется на бензиновых и дизельных двигателях автомобиля. Представленное устройство чаще всего располагается за коллектором выпускной системы или же перед глушителями.

Основная информация о каталитическом нейтрализаторе

Большинство автолюбителей даже не имеют представления о том, что такое автомобильный катализатор и в чем заключается принцип его работы. Именно поэтому сегодня мы попытаемся рассказать основную информацию о каталитическом нейтрализаторе. Итак, автомобильный нейтрализатор это элемент выхлопной системы транспортного средства, снижающий температуру выхлопных газов, очищающий выхлопные газы и обеспечивающий догорание топливной смеси.

Каталитический нейтрализатор используется на бензиновых и дизельных двигателях автомобиля. Представленное устройство чаще всего располагается за коллектором выпускной системы или же перед глушителями.

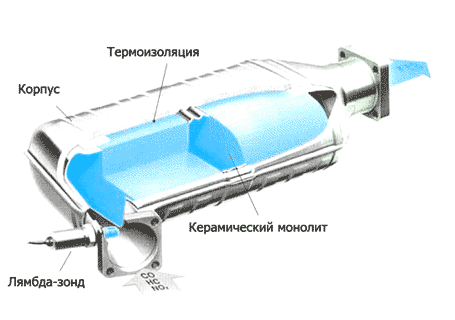

Основными элементами катализатора являются: теплоизоляция, корпус и блок-носитель. На сегодняшний момент существует несколько видов нейтрализаторов, которые соответствуют разному содержанию выхлопных газов в автомобильном двигателе.

К основным типам автомобильного катализатора выхлопной системы относятся: восстановительный, окислительный и окислительно-восстановительный.

Для правильной замены каталитического нейтрализатора должны соблюдаться некие условия, для соблюдения этих условий применяется лямбда-зонд. Благодаря данному устройству посылается обновленная информация и регулируется состав топливной смеси.

Признаки неисправности, указывающие на то, что необходима замена

Для начала давайте рассмотрим основные признаки неисправности каталитического нейтрализатора выхлопной системы:

• Снизилась мощность автомобиля, это свидетельствует о том, что нейтрализатор забит.
• Во время передвижения транспортного средства на холостых оборотах двигателя заметно плаванье стрелочки тахометра.
• И выхлопной трубки чувствуется запах аммиака.

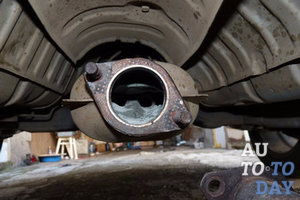

Итак, как же правильно проводится замена катализатора?

1. Открутите болтики, закрепляющие устройство на дополнительном глушителе;
2. Снимите болтики вместе с шайбой;
3. Открутите болтики, которые закрепляют устройство на приемной трубке;
4. Достаньте болтики вместе с пружинными шайбами;
5. Достаньте устройство под днищем автомобиля;
6. ПРоведите замену и соберите все в обратном порядке.

Как видите, замена катализатора системы выхлопа довольно проста и с ней сможет справиться даже не очень опытный автолюбитель. Обратите внимание на то, что в момент функционирования он может нагреваться до температуры около 600 градусов. Поэтому прежде чем перейти к замене катализатора дождитесь полного его охлаждения.

В «полурабочем» состоянии начинаются проблемы. Машина ведет себя как-то не так:

Как проверить: работает или нет

У катализатора бывает ТРИ состояния: рабочее, полурабочее, нерабочее. Рассмотрим эти три состояния и как ведет себя машина при каждом из них. В рабочем состоянии машина работает нормально, лампочка ошибки на панели приборов не загорается при работе двигателя, претензий ни к чему нет.

В «полурабочем» состоянии начинаются проблемы. Машина ведет себя как-то не так:

• Временами (или всегда) пропадает тяга и «приемистость» на больших оборотах; вчера «тянула» нормально, а сегодня ее вроде бы что-то «за зад держит».
• По утрам и в состоянии «на горячую» машина стала заводиться хуже, двигатель приходится долго «гонять» стартером, чтобы завелся.
• Иногда «куда-то пропадают обороты»: давите на педаль газа, а стрелка тахометра с трудом добирается до двух или четырех тысяч и там останавливается. Машина начинает чрезмерно потреблять бензин.

Возможна еще такая проверка — подтверждение «полурабочего» состояния. Когда у Вас начались подобные проблемы, надо завести двигатель и «утопить» педаль до упора. Если двигатель начнет медленно поднимать обороты и остановится где-то на двух-трех тысячах, а дальше — ни в какую — возможны проблемы с катализатором.

В «нерабочем» состоянии машина заводится долго, а когда заведется – то глохнет почти сразу же или не заводится, т.е. даже не «схватывает».

Каталитический нейтрализатор считается надежным элементом конструкции современного автомобиля, и производители не предусматривают регламента по его замене. То есть, по их мнению, срок службы катколлектора или элемента под днищем автомобиля должен быть равен сроку службы всего автомобиля. Тем не менее практика показала, что каталитические нейтрализаторы далеко не всегда служат безупречно.

Toyota Carina Е

В общем, погорело и перестало. Вернулся к машине, открыл капот, вскрыл крышку распределителя, а там болото. Влагу вытер, просушил и добрался-таки до офиса. А теперь ответьте на вопрос: где, по-вашему, горело топливо?

А если все-таки конец?

Вышедший из строя каталитический нейтрализатор на негарантийной машине заменять оригинальным сможет и захочет далеко не каждый. Дорого это. Какие варианты развития событий?

Расскажите, а как происходило ваше общение с «чудовищем под днищем» — каталитическим нейтрализатором: работает, вырезан, заменен?
