Шаговый двигатель принцип работы

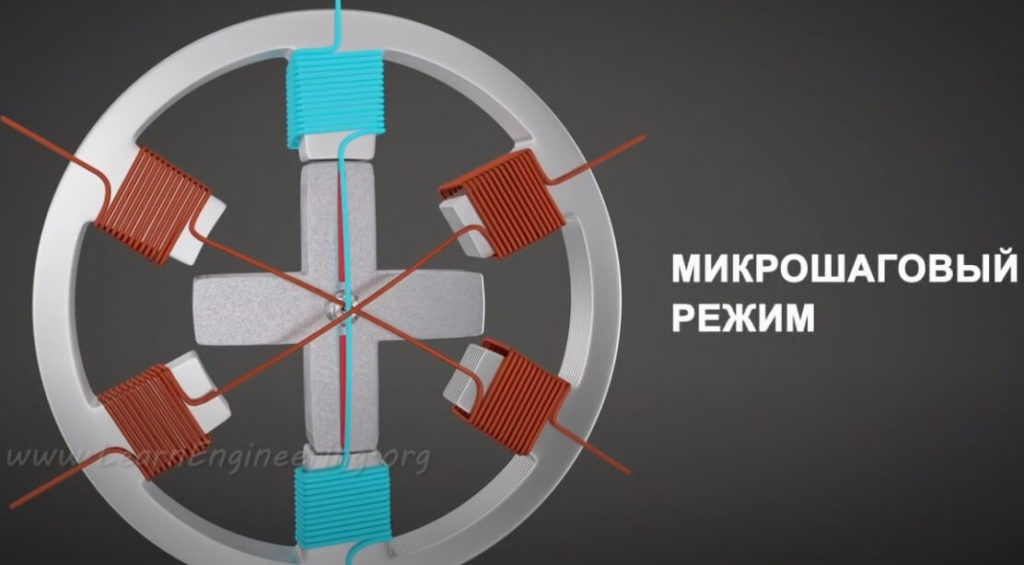

Метод микрошага является в действительности способом питания мотора, а не методом управления обмотками. Следовательно, микрошаг можно использовать и при волновом управлении и в полношаговом режиме управления. Ниже продемонстрирована работа этого метода:

Основы работы шагового двигателя

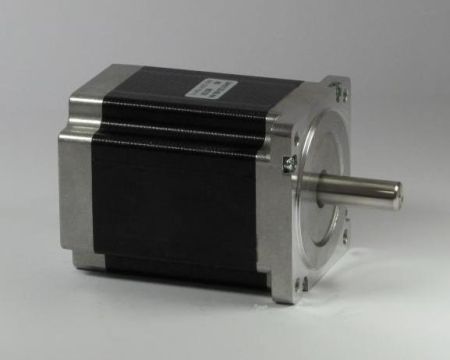

Как и все моторы, шаговые двигатели состоят из статора и ротора. На роторе установлены постоянные магниты, а в состав статора входят катушки (обмотки). Шаговый двигатель, в общем случае, выглядит следующим образом:

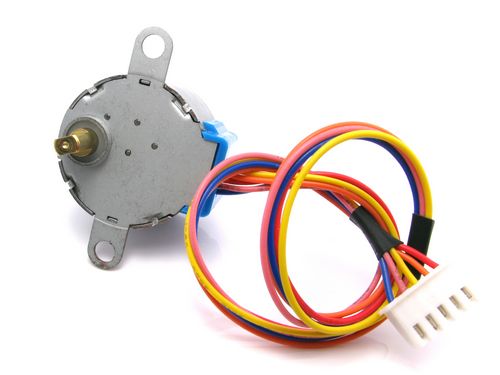

Чаще всего в быту и на производстве применяются двухфазные шаговые двигатели. В зависимости от типа обмотки электромагнитных катушек они подразделяются на:

Чаще всего в быту и на производстве применяются двухфазные шаговые двигатели. В зависимости от типа обмотки электромагнитных катушек они подразделяются на:

• униполярные;
• биполярные.

Для подключения обмоток соединительные провода должны прикасаться к постоянным магнитам двигателя. При соединении клемм катушки вал проворачивается с трудом. Поскольку общий провод длиннее, чем провод, соединяющий катушки, сопротивление между торцами проводов и торцами катушек в два раза больше сопротивления между торцом катушки и общим проводом.

В механизмах второго типа есть только одна фазовая обмотка. Управляющая схема такого движка обычно сложнее, так как ток в обмотку поступает при помощи магнитного полюса переломным образом. Два провода на фазу не являются общими.

Трехфазный шаговый двигатель устанавливается на фрезерных станках с ЧПУ, запускаемых с компьютера, и транспортных средствах, в которых используется дроссельная заслонка.

Особого внимания заслуживает гибридный вариант шаговых двигателей, который вобрал в себя все лучшие качества электродвигателей с постоянным и переменным магнитным сопротивлением. Ниже мы рассмотрим устройство, принцип работы и применение шаговых электродвигателей-гибридов.

• ВКонтакте
• Facebook
• ok
• Twitter
• YouTube
• Instagram
• Яндекс.Дзен
• TikTok

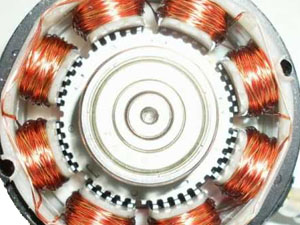

Шаговый тип электродвигателей представляет собой синхронное бесщеточное устройство с парой обмоток, через которые, собственно, и подается ток. Принцип действия электродвигателя подобного типа заключается в том, что ток, передаваемый на одну из обмоток статора, провоцирует фиксацию ротора. Как следствие, попеременная активация обмоток устройства вызывает шаги ротора, иначе говоря, его дискретные угловые перемещения.

Особого внимания заслуживает гибридный вариант шаговых двигателей, который вобрал в себя все лучшие качества электродвигателей с постоянным и переменным магнитным сопротивлением. Ниже мы рассмотрим устройство, принцип работы и применение шаговых электродвигателей-гибридов.

Шаговый электродвигатель, принцип работы которого основан на гибридном использовании постоянного и переменного тока, широко применяется в машиностроении.

Точность определения шага зависит от качества механической обработки ротора и статора электродвигателя. Большинство производителей современных шаговых двигателей готовы гарантировать точность выставления шага до 5 процентов от величины шага.

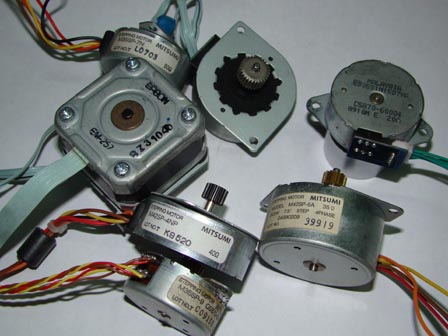

Однако в приводах большинства механизмов, работающих в старт-стопном режиме, чаще применяется другой тип — шаговый электродвигатель, управление которого связано с интегрированным контроллером. Они способны создавать высокий крутящий момент даже при весьма низких скоростях вращения. Этот тип широко используется в устройствах компьютерной памяти (НГМД, НЖМД и прочие).

Основным преимуществом всех современных шаговых электродвигателей является их точность. Более того, подобные устройства располагают к себе отличным соотношением цены и качества. В частности, шаговые приводы практически в два раза дешевле аналогичных сервоприводов. Шаговые электродвигатели также прекрасно справляются с автоматизацией отдельных систем и узлов, которые не нуждаются в высокой динамике.

По типу исполнения ротора шаговые электродвигатели подразделяются на машины:

К достоинствам данного типа электрических машин можно отнести:

• высокие скорости пуска, остановки, реверса;
• вал поворачивается в соответствии с командой управляющего устройства на заданный угол;
• четкая фиксация положения после остановки;
• высокая точность позиционирования, без жестких требований к наличию обратной связи;
• высокая надежность за счет отсутствия коллектора;
• поддержание максимального крутящего момента на низких скоростях.

• возможно нарушение позиционирования при механической нагрузке на вал выше допустимой для конкретной модели двигателя;
• вероятность резонанса;
• сложная схема управления;
• невысокая скорость вращения, но это нельзя отнести к весомым недостаткам, поскольку шаговые двигатели не используются для простого вращения чего-либо, как бесколлекторные, например, а для позиционирования механизмов.

Шаговый двигатель также называют «электродвигатель с конечным числом положений ротора». Это и есть наиболее ёмкое и в то же время краткое определение таких электромашин. Они активно применяются в ЧПУ-станках, 3D-принтерах и роботах. Главным конкурентом шагового двигателя является сервопривод, но у каждого из них есть свои преимущества и недостатки, которые определяют уместность использования одного или другого в каждом конкретном случае.

Конструкция и применение шаговых двигателей

Принцип работы шагового электропривода и шаговых электродвигателей

Конструкция и применение шаговых двигателей

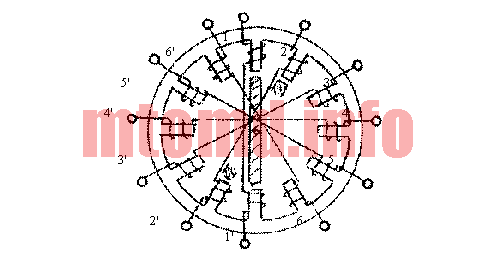

Шаговые электродвигатели относятся к синхронным машинам. Их можно разделить на вращающиеся, линейные и комбинированные. Во вращающихся шаговых электродвигателях катушки обмоток укладываются в пазах железа статора с угловым смещением, зависящим от числа фаз.

Плоский линейный шаговый электродвигатель

естественная интеграция с приложениями цифрового управления;

Шаговым двигателем называют электромеханическое устройство, преобразующее электрические сигналы в дискретные угловые перемещения вала. Применение шаговых двигателей позволяет рабочим органам машин совершать строго дозированные перемещения с фиксацией своего положения в конце движения.

Шаговые двигатели являются приводными исполнительными механизмами, обеспечивающими фиксированные угловые перемещения (шаги). Каждое изменение угла поворота ротора — это реакция шагового двигателя на входной импульс.

Дискретный электропривод с шаговым двигателем естественным образом сочетается с цифровыми управляющими устройствами, что позволяет успешно использовать его в станках с числовым программным управлением, в промышленных роботах и манипуляторах, в часовых механизмах.

Дискретный электропривод может быть реализован также с помощью серийных асинхронных электродвигателей, которые за счет специального управления могут работать в шаговом режиме.

Шаговые двигатели применяются в электроприводах мощностью от долей ватта до нескольких киловатт. Расширение шкалы мощности дискретного электропривода может быть достигнуто при использовании серийных асинхронных электродвигателей, которые за счет соответствующего управления могут работать в шаговом режиме.

Принцип действия шаговых двигателей всех типов состоит в следующем. С помощью электронного коммутатора вырабатываются импульсы напряжения, которые подаются на обмотки управления, расположенные на статоре шагового двигателя.

В зависимости от последовательности возбуждения обмоток управления происходит то или иное дискретное изменение магнитного поля в рабочем зазоре двигателя. При угловом перемещении оси магнитного поля обмоток управления шагового двигателя его ротор дискретно поворачивается вслед за магнитным полем. Закон поворота ротора определяется последовательностью, скважностью и частотой управляющих импульсов, а также типом и конструктивными параметрами шагового двигателя.

Принцип действия шагового двигателя (получение дискретного перемещения ротора) рассмотрим на примере простейшей схемы двухфазного шагового двигателя (рис. 1).

Рис. 1. Упрощенная схема шагового двигателя с активным ротором

Шаговый двигатель имеет на статоре две пары явно выраженных полюсов, на которых Находятся обмотки возбуждения (управления): обмотка 3 с выводами 1Н — 1К и обмотка 2 с выводами 2Н — 2К. Каждая обмотка состоит из двух частей, находящихся на противоположных полюсах статора 1 ШД.

Ротор в рассматриваемой схеме представляет собой двухполюсный постоянный магнит. Обмотки питаются импульсами от устройства управления, которое преобразует одноканальную последовательность входных импульсов управления f упр, в многоканальную (по числу фаз шагового двигателя).

Рассмотрим работу шагового двигателя, предположив, что в начальный момент напряжение подано на обмотку 3. Ток в этой обмотке вызовет намагничивание вертикально расположенных полюсов N и 8. В результате взаимодействия магнитного поля с постоянным магнитом ротора последний займет равновесное положение, в котором оси магнитных полей статора и ротора совпадают.

Положение будет устойчивым, поскольку на ротор действует синхронизирующий момент, стремящийся возвратить ротор в положение равновесия: М = М m ах х sin α ,

где М m ах — максимальный момент, α — угол между осями магнитных полей статора и ротора.

Основной режим работы шагового двигателя — динамический. Шаговые двигатели в отличие от синхронных рассчитаны на вхождение в синхронизм из состояния покоя и принудительное электрическое торможение. Благодаря этому в шаговом электроприводе обеспечивается пуск, торможение, реверс и переход с одной частоты управляющих импульсов на другую.

Пуск шагового двигателя осуществляется скачкообразным или постепенным увеличением частоты входного сигнала от нуля до рабочей, торможение — снижением ее до нуля, а реверс — изменением последовательности коммутации обмоток шагового двигателя.

Шаговые двигатели характеризуются следующими параметрами: число фаз (обмоток управления) и схема их соединения, тип шагового двигателя (с активным или пассивным ротором), одиночный шаг ротора (угол поворота ротора при единичном импульсе), номинальное напряжение питания, максимальный статический хронизирующий момент, номинальный вращающий момент, момент инерции ротора, частота приемистости.

Шаговые двигатели бывают однофазными, двухфазными и многофазными с активным или пассивным ротором. Управление шаговым двигателем обеспечивается электронным блоком управления. Пример схемы управления шаговым двигателем приведен на рисунке 2.

Рис. 2. Функциональная схема разомкнутого электропривода с шаговым двигателем

Сигнал управления f упр в виде импульсов напряжения поступает на вход блока 1, преобразующего последовательность импульсов, например в четырехфазную систему однополярных импульсов (в соответствии с числом фаз шагового двигателя).

Блок 2 формирует эти импульсы по длительности и амплитуде, необходимым для нормальной работы коммутатора 3, к выходам которого подключены обмотки шагового двигателя 4. Коммутатор и остальные блоки питаются от источника постоянного тока 5.

При повышенных требованиях к качеству дискретного привода применяют замкнутую схему шагового электропривода (рис. 3), которая кроме шагового двигателя включает преобразователь П, коммутатор К и датчик шага ДШ. В таком дискретном приводе информация о действительном положении вала рабочего механизма РМ и скорости шагового двигателя поступает на вход автоматического регулятора, который обеспечивает заданный характер движения привода.

Рис. 3. Функциональная схема замкнутого дискретного привода

В современных системах дискретного привода применяются микропроцессорные средства управления. Область применения приводов с шаговыми двигателями постоянно расширяется. Их использование перспективно в сварочных автоматах, приборах времени, лентопротяжных и регистрирующих механизмах, системах управления топливоподачей двигателей внутреннего сгорания.

Преимущества шаговых двигателей:

высокая точность, даже в разомкнутой структуре управления, т. е. без датчика угла поворота;

естественная интеграция с приложениями цифрового управления;

отсутствие механических коммутаторов, которые часто создают проблемы в двигателях других типов.

Недостатки шаговых двигателей:

малый вращающий момент но сравнению с двигателями приводов непрерывного типа;

высокий уровень вибрации из-за скачкообразного движения;

большие ошибки и колебания при потере импульсов в системах с разомкнутым контуром управления.

Преимущества шаговых двигателей намного превосходят их недостатки, поэтому они часто применяются в тех случаях, когда достаточно небольшой мощности приводных устройств.

В статье использованы материалы книги Дайнеко В.А., Ковалинский А.И. Электрооборудование сельскохозяйственных предприятий.

Сделайте небольшой донат на развитие сайта «Школа для электрика»!

© 2016-2020 24techno-guide.ru
Все права защищены.
Использование материалов сайта
возможно только при условии
установки активной прямой
ссылки на наш ресурс.

© 2016-2020 24techno-guide.ru
Все права защищены.
Использование материалов сайта
возможно только при условии
установки активной прямой
ссылки на наш ресурс.

Главная (Главная страница сайта)
Авто (Обзоры, отзывы, тест-драйвы автомобилей)
Двигатели (Описание и устройство различных двигателей)
Техно (Статьи про технику и механику)
Тюнинг (Обзор тюнингованых автомобилей)
Ремонт (Ремонт своими руками)
Трактора (Тракторная спец техника)
Осаго (Все про автострахование)
Автозвук (Музыка в машину)
АвтоЗАКОНЫ (Пдд, штрафа и автозаконы)
Лайфхаки (Хитрости жизни)
Фото/Видео (Без комментариев)
Все статьи (Все публикаций которые есть на сайте)

Данный процесс повторяется и двигатель совершает высокоточные движения. Разрешение угла шага может быть улучшено при помощи дробления шага. Интересно отметить, что северные зубчатые наконечники находятся между южными зубчатыми наконечниками, таким образом гарантируется выравнивание полюсов с противоположными полярностями.

Как работает шаговый двигатель с переменным магнитным сопротивлением

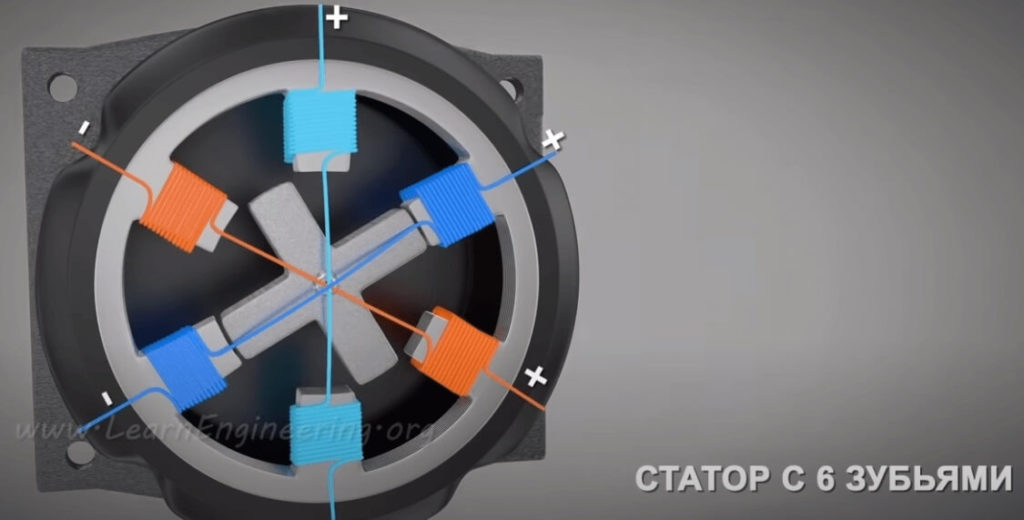

Для начала давайте разберемся, как работает шаговый двигатель с переменным магнитным сопротивлением, который является самым простым. Позднее мы рассмотрим устройство высокоточного и широко используемого типа двигателя. У этого двигателя 6 зубьев на статоре, которые могут быть запитаны от трех отдельных источников постоянного тока.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

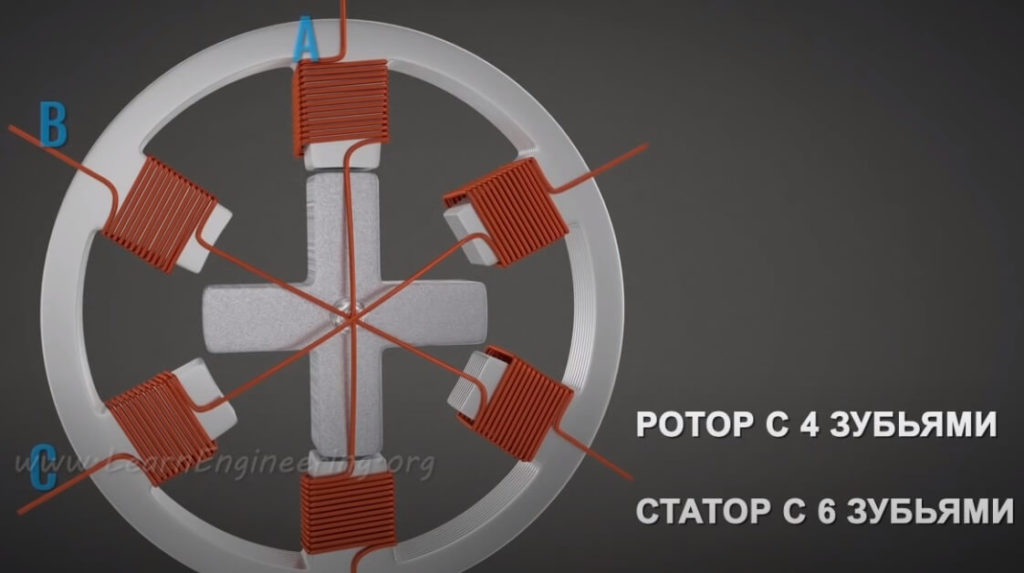

Ротор состоит из ряда стальных пластин. У него отличное от статора количество зубьев в данном случае их 4 это сделано намеренно, для того чтобы только одна пара зубьев ротора могла одновременно находиться напротив зубьев статора.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

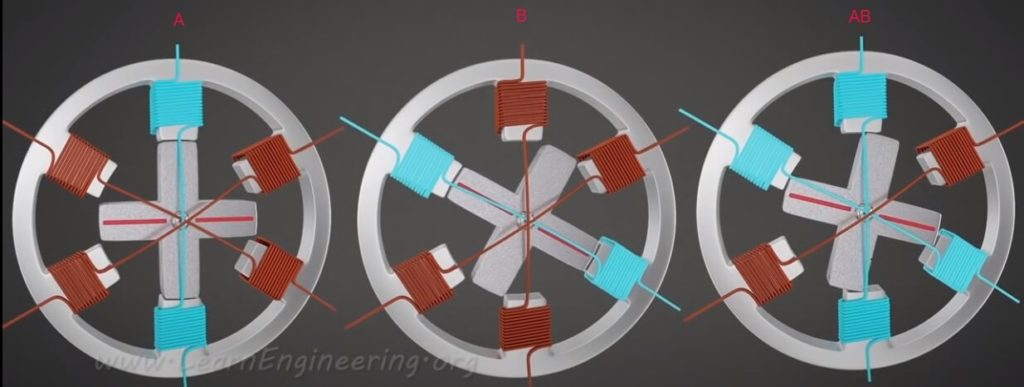

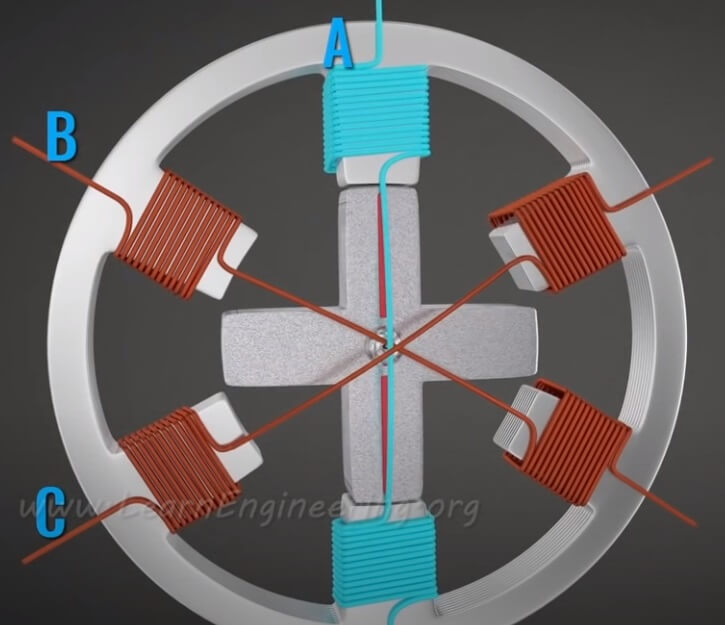

Вы и сами можете объяснить, как работает этот шаговый двигатель. Если обесточить обмотку A и запитать обмотку B станет ясно, что ротор будет двигаться, как показано на модели.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

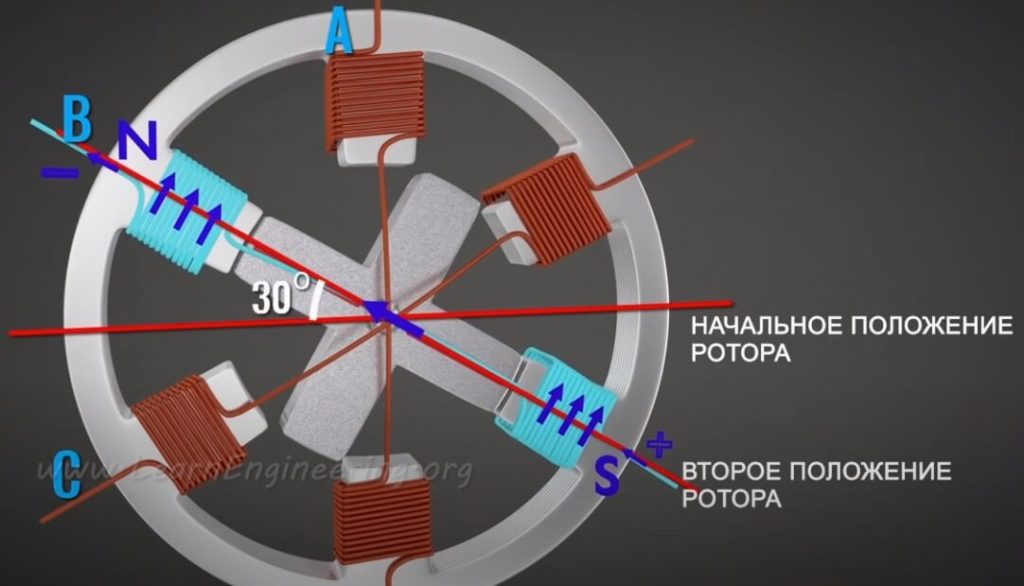

Из уроков геометрии понятно, что один шаг соответствует 30 градусам. Чтобы перейти к следующему шагу обесточим обмотку B и запитаем обмотку C.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

После этого вновь запитаем обмотку A. То есть ротор занимает позицию с наименьшим сопротивлением.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Размер шага двигателя составляет 30 градусов, точность может быть доведена до 15 градусов при помощи одного простого приема, когда запитана обмотка A, ротор находится в таком положении мы знаем, что если запитать обмотку B он повернется на 30 градусов. Но что произойдет если обмотки A и B будут запитаны одновременно? Ротор займет положение между двумя этими обмотками, то есть повернется на 15 градусов.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

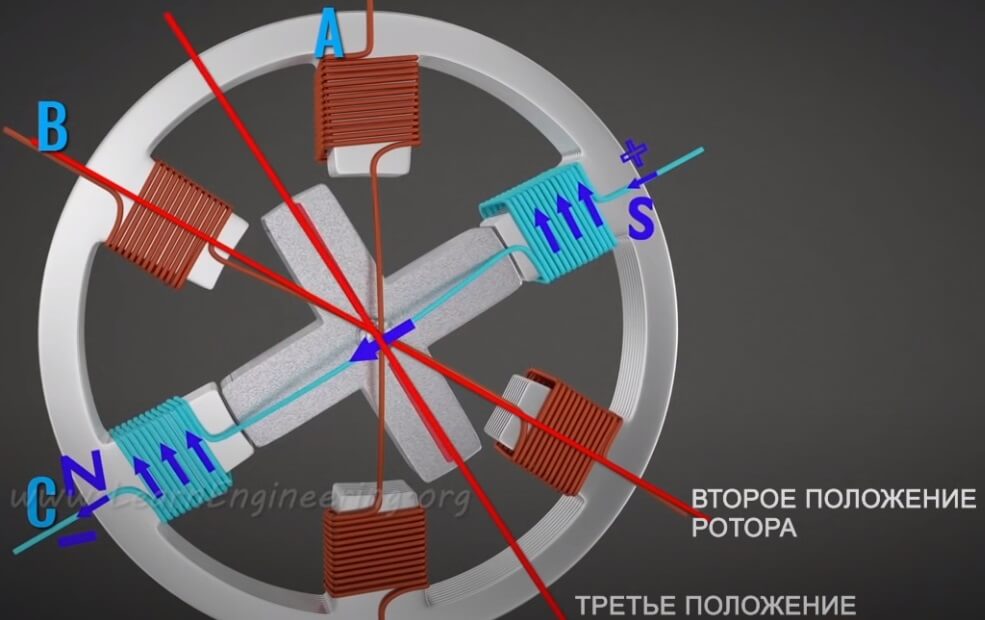

После этого обесточим А. Когда ротор установится напротив обмотки B, запитаем обмотку С, такой тип работы называется режимом дробления шага.
