Стартер устройство и принцип работы

Ответ: все из-за повреждений зубьев маховика либо шестерни привода, неполадок в рычаге, ослаблений креплений к стартеру картера сцепления, пробуксовки муфты хода прибора либо неполадок в поводковом кольце.

Стартер представляет собой электромеханическое устройство. Это говорит о том, что принцип работы стартера заключается в использовании электрической энергии аккумулятора и преобразовании её в механическую.

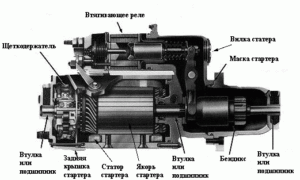

Внутреннее устройство агрегата:

Стартер делится на 5 основных элементов:

Для того, чтобы двигатель автомобиля имел возможность завестись, в его недрах происходят такие процессы:

Среди неисправностей стартера следует отметить следующее:

• включение стартера не развивает нужную частоту вращения коленвала двигателя (он проворачивается медленно);
• включение стартера провоцирует скрежет шестерни стартера, не входящей в зацепление;
• стартер не приводится в действие;
• якорь стартера вращается, однако узел не проворачивает коленвал;
• стартер после запуска двигателя не выключается.

Причины этих неполадок такие:

Только своевременные диагностические мероприятия, а также качественное, профессиональное обслуживание предотвратит подобные казусы, а если это уже произошло – воспользуйтесь услугами специалистов нашего Сервисного центра «СтартеР».

Признаки и причины нарушения работы стартера:

Вопрос: почему стартер не включается?

Ответ: могут быть нарушенными контактные соединения, что-то оборвалось в цепях стартера либо причина в коротком замыкании. Кроме того, может внутри тягового реле возникла неполадка.

Вопрос: откуда возникает звук щелчка в процессе запуска стартера?

Ответ: причиной может стать разряженный аккумулятор, ослабление контактов в стартерной цепи либо неисправность обмотки тягового реле.

Вопрос: почему при включении стартера якорь не вращается, а если вращается, то медленно?

Ответ: такое происходит в основном из-за разряженного аккумулятора. Кроме того, причинами могут быть сгоревшие контакты тягового реле, нарушения контактных соединений, грязный коллектор, старые щетки, также может в обмотках произошло замыкание.

Вопрос: какова причина заедания замка зажигания в положении Старт?

Ответ: скорее всего, бендикс не вышел из сцепления, которое было с маховиком. Мотор раскрутил стартерный якорь, в результате чего сгорел стартер.

Вопрос: почему в зажигании постоянно случается залипание?

Ответ: причиной является работа стартера после заведения двигателя. В ремонте нет смысла, ведь стартер все равно будет ломаться.

Вопрос: в чем секрет быстрого износа стартера?

Ответ: когда двигатель запускается, якорь стартера совершает обороты с частотой полторы тысячи в минуту, из-за пары лишних секунд количество оборотов увеличивается примерно на 5 тысяч. Поэтому ресурс втулок, щеток, бендикса, вилки и коллектора исчерпывается быстрее.

Вопрос: почему после запуска двигателя стартер не выключился?

Ответ: причиной могут стать неполадки муфты свободного хода в стартере либо внутри тягового реле спеклись контакты.

Вопрос: что случилось, если якорь стартера при включении вращается, а маховик остается неподвижным?

Ответ: все из-за повреждений зубьев маховика либо шестерни привода, неполадок в рычаге, ослаблений креплений к стартеру картера сцепления, пробуксовки муфты хода прибора либо неполадок в поводковом кольце.

Вопрос: какова причина потери мощности стартера в прогретом автомобиле?

Ответ: такая потеря прячется:

• в крепежных болтах;
• в посадочных местах крепления;
• среди прогнивших силовых проводов под оплеткой;
• в окисленных местах спрессовки проводов и контактных клемм;
• на ржавых крепежных болтах и гайках.

Инструкции по использованию:

Нужно помнить, что стартер — это мощный электродвигатель, но исключительно кратковременного действия. Не забывайте об этом, старайтесь следовать важным инструкциям:

Включайте стартер не более чем на 10 сек. Если двигатель автомобиля не запустился, на 30 секунд оставьте в покое стартер, так как он охлаждается крайне медленно. После 2-3 безуспешных пусков двигателя сделайте 4-минутную паузу.

Следите за контактами в клеммах аккумуляторной батареи. Частенько бывает, что клеммы окисляются, и стартер не принимает нужный ему ток, вследствие чего не развивает достаточный крутящий момент. Двигатель не запускается, и мы вместо очищения клемм несем узел в ремонт. Конечно, мастера объяснят причину, но время потрачено зря.

Не двигайтесь автомобилем с помощью стартера. Стоит учесть, что чем меньше обороты, тем больше тока поступает на обмотки стартера. Если вы поставите машину на ручной тормоз, включите передачу, а потом включите стартер, то через 30 секунд такого безумия обмотки узла просто сгорят, да и еще аккумулятор придет в непригодность.

Берегите свой автомобиль, и он не раз придет к вам на помощь.

Проблемы с электрикой:

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

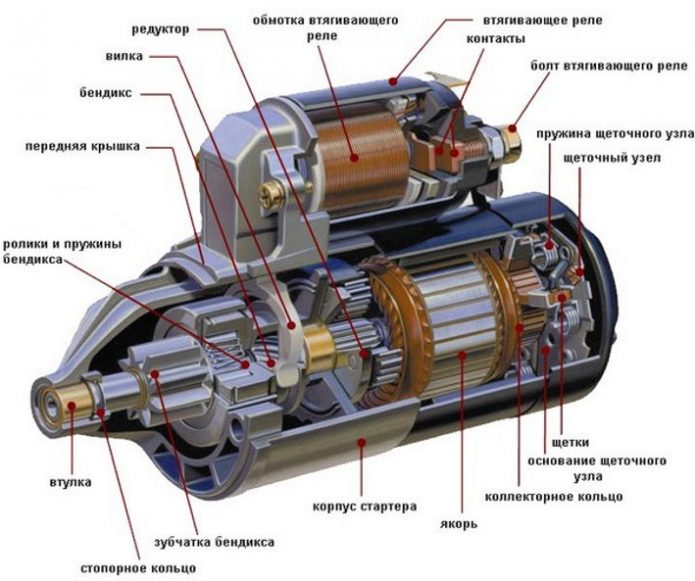

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Плюсовой провод АКБ, который подходит к стартеру, значительно толще остальных. По этому проводу подается пусковой ток, равный примерно 400А.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

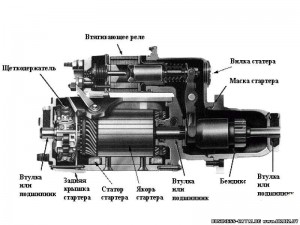

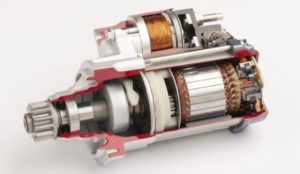

Стартер в разрезе

Якорь начинает вращение только тогда, когда шестерня уже вошла в зацепление с маховиком.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

аккумуляторная батарея (АБ)

Варианты исполнения

1 – шестерня;
2 – муфта;
3 – рычаг;
4, 9 – крышки;
5 – реле;
6 – коллектор;
7 – щетки;
8 – втулка;
10 – болт;
11 – корпус;
12 – полюс;
13 – якорь;
14 – кольцо;
15, 16 – обоймы;
17 – плунжер;
18 – ролик

В стальном корпусе 11 стартера (схема 1) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.

Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом. Втулка заднего конца вала запрессована в крышку 9, а втулка переднего конца вала – в картере сцепления. На переднем конце вала якоря находится привод стартера, включающий в себя муфту свободного хода 2 и шестерню 1 привода, которые при включении стартера перемещаются по шлицам вала. Крышки стартера отлиты из алюминиевого сплава.

На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя.

На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов. Крышки и корпус стартера стянуты между собой двумя болтами 10.

Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика.

В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обойм. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты.

Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора.

ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора.

Общий тандем обеспечивается благодаря некоторым составляющим:

Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов.

Чаще всего отличия между разными устройствами заключаются в механизме рассоединения шестерен.

В автомобилях с АКПП стартер может иметь несколько дополнительных обмоток, чтобы предотвратить запуск мотора при ходовой позиции селектора.

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Знакомая многим автолюбителям ситуация, когда при попытке завести мотор из-под капота слышен лишь треск тягового реле стартера, либо вообще ничего не происходит, что «говорит» о том, что в пусковой системе появились неисправности.

Так как на любом автомобиле стартер служит для запуска двигателя, то при его отказе, запустить мотор становится проблематичным, либо совсем не возможным. В подобном случае завести силовой агрегат можно с помощью буксировки, однако этот вариант подходит далеко не для всех машин, так как есть возможность вывести электронику автомобиля из строя. Помимо электроники возможен и перескок ремня ГРМ, и как следствие встреча клапанов с днищами поршней, и сложный дорогостоящий ремонт двигателя, либо его замена.

Поэтому при обнаружении неисправности стартера рекомендуется сразу найти и устранить неполадки самостоятельно, либо обратить к профессионалам ближайшего автосервиса.

Для того, чтобы лучше понять, какие неисправности могут произойти в работе стартера, вкратце рассмотрим его устройство. Это будет не лишним для любого автовладельца, так как стартер является одним из наиболее уязвимых элементов системы пуска двигателя.

Напомним

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Устройство автомобильного стартера

Как любой двигатель постоянного тока стартер состоит из статора, якоря и щеточного узла. Для вращения маховика в его состав входит обгонная муфта (бендикс). Включение вращения и подачу бендикса с зацеплением маховика выполняет втягивающее реле.

• Корпус. Выполнен в виде цилиндрической стальной детали, в которой находится статорная обмотка;

• Якорь. Сделан в виде оси, на которой расположены сердечник и пластины коллектора. Якорь вращается посредством двух втулок из металлокерамики;

• Втягивающее реле. Служит для передачи питания на электродвигатель стартера при включении замка зажигания в положении «пуск». Помимо этого, оно выводит обгонную муфту для соединения с маховиком двигателя;

• Обгонная муфта (бендикс) и шестерня привода. Установлены на передней крышке корпуса и служат для передачи крутящего момента на зубья маховика через имеющуюся шестерню зацепления;

• Щетки. Расположены на задней крышке корпуса и необходимы для передачи питания на коллекторные пластины якоря и запуска электродвигателя стартера.

Типы стартеров

Конструктивно они могут быть выполнены:

Стартер с редуктором отличается тем, что статор имеет не электромагнитные катушки, а постоянные магниты. С постоянными магнитами в отличии от электромагнитов стартер потребляет меньшую величину тока, но при этом развивает меньшую мощность. Поэтому для увеличения крутящего момента ему необходимо иметь в своем составе редуктор.

Изделие с редуктором имеет как плюсы, так и минусы. Так плюсом его служит то, что он потребляет малый ток при запуске двигателя, имеет меньшие размеры и продолжает работать при разрежении батареи.

Минусом же служит более сложная конструкция, чем его аналог без редуктора. Шестерни редуктора в большинстве моделей изготовлены из полимеров и нередко трескаются (особенно внешняя шестерня) или изнашиваются зубья. Однако, это в основном происходит из-за длительной работы стартера при попытке запустить неисправный двигатель.При исправном же моторе на долю стартера приходит буквально 2-3 секунды и его износ минимальный.

Изделия без редуктора отличаются высокой ремонтопригодностью и стойкостью к повышенным нагрузкам.

В зависимости от модификации и объема двигателя, на разных моделях могут быть установлены изделия различной мощности. Схема соединений стартеров с редуктором или без аналогичны и если изделия выпускаются для одной и той же модели, то они взаимозаменяемые.

Неисправности стартера:

• Не отвечает на замок зажигания при повороте ключа в положение «пуск»;

• Частые щелчки (стрекот) втягивающего реле, электродвигатель не отвечает;

• Одиночный щелчок реле, стартер не вращается;

• Малые пусковые обороты якоря;

• Большой шум при работе;

• Сильный нагрев корпуса статора;

• Запах горелого бакелита от обмоток.

Причины отказов

Электродвигатель не отвечает на замок зажигания:

* нет массы двигателя;

* неисправен замок зажигания;

* изношены или загрязнены силовые контакты втягивающего реле;

* слетела фишка управляющего питания на реле.

Частые щелчки реле:

• Разряжен или неисправен аккумулятор, или ослабла одна из клемм батареи, либо проблемы с «массой» мотора.

Одиночный щелчок реле и малые пусковые обороты:

• Изношены щетки якоря;

• Витковое замыкание в обмотках;

• Сильный износ втулок якоря.

Большой шум при работе:

• Изношены втулки якоря;

• Витковое замыкание обмоток;

Сильный нагрев статора и запах бакелита;

• Замыкание одной из обмоток.

В заключение

Для того, чтобы не встать на трассе вдалеке от населенных пунктов по причине отказа стартера, рекомендуем периодически проверять его состояние. А именно:

• Надежность крепления клемм аккумулятора и его зарядку;

• Соединения на клеммах тягового реле;

• Крепление стартера к кожуху сцепления

• Ревизию на предмет состояния щеток и втулок якоря.

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Принцип работы

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Для проверки (на стенде) механических и электрических параметров стартера собирают несложную схему, приведенную на рисунке 3. Ее элементами являются:

Схема стартера

Принципиальная схема обеспечения пуска силового агрегата, в которой участвует стартер (поз.3) выглядит так, как показано на рис.2, а ее основными элементами служат: аккумуляторная батарея (поз.1), генератор (поз.2) и выключатель (замок) зажигания (поз.4).

Кроме того, в данном разделе статьи мы посчитали уместным разместить еще одну схему, позволяющие произвести достаточно эффективную проверку работоспособности стартера.

Схема соединений для проверки стартера на стенде

Для проверки (на стенде) механических и электрических параметров стартера собирают несложную схему, приведенную на рисунке 3. Ее элементами являются:

• сам стартер (поз.1);
• цифровой или стрелочный вольтметр, предел шкалы которого составляет не менее 15 Вольт (поз.2);
• ползунковый реостат, примерно на 800 Ампер (поз.3);
• цифровой или стрелочный амперметр, величина шунта которого составляет 1000 Ампер (поз.4);
• выключатель (поз.5);
• автомобильная АКБ емкостью 55 А/час (поз.6).
• соединительные провода сечением 16,0 миллиметров квадратных и более.

Как работает стартер автомобиля:

Автомобильный стартер и его функции

Устройство представляет собой четырехполосный электродвигатель, выполненный в небольшом по габаритам корпусе. Стартер используется для проворачивания коленчатого вала мотора, что обеспечивает запуск силового агрегата. Для пуска большинства машинных моторов используются механизмы, позволяющие вырабатывать около 3 кВт энергии.

Пусковой ток вырабатывается механизмом и способствует вращению коленвала. Величина тока важна для механизма, поскольку она значительно определяет эффективность функционирования узла. Питание осуществляется от аккумуляторной батареи, расположенной под капотом. Когда на узел поступает напряжение, стартер автоматически увеличивает мощность, чему способствуют щетки устройства.

Другой распространенной поломкой является треск при запуске двигателя. Он возникает из-за перегорания контакта проводов или перегорания удерживающей обмотки. Длительное кручение стартера при заводке может быть связано с обрывом ГРМ-ремня.

Устройство и принцип работы автомобильного стартера

Условно, стартеры разделяют на два типа:

• старого образца — оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются крупным размером и сравнительно низкой ценой. Ими оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;
• нового образца — оснащен магнитами вместо обмоток. Имеет небольшой размер и высокую скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален. К примеру — нет ни одного аппарата, дублирующего устройство редукторного стартера ВАЗ.

Любой стартер, будь то стартер для экскаватора или же стартер обычного автомобиля, выполняет одну и ту же роль. Он служит для запуска двигателя. Отличие одного от другого — в размерах, мощности и напряжении. Так, например, стартер обычного легкового автомобиля способен запуститься от аккумулятора мощностью всего в 12В, тогда как для экскаватора/бульдозера или другой тяжелой техники требуется мощность в 24В.

Время прочтения: 2 минуты

Отправим статью «Стартер экскаватора. Виды и принцип работы» вам на E-mail

Стартер экскаватора. Виды и принцип работы

Любой стартер, будь то стартер для экскаватора или же стартер обычного автомобиля, выполняет одну и ту же роль. Он служит для запуска двигателя. Отличие одного от другого — в размерах, мощности и напряжении. Так, например, стартер обычного легкового автомобиля способен запуститься от аккумулятора мощностью всего в 12В, тогда как для экскаватора/бульдозера или другой тяжелой техники требуется мощность в 24В.

Различают 3 вида стартеров всего: редукторный, без редукторный и с инерционным приводом.

Редукторный – наиболее популярный. Благодаря наличию магнитов уменьшает шансы на поломку и эффективно работает даже при низком заряде аккумулятора.

Стартер без редуктора хорош своей простой конструкцией и быстрым зажиганием. Единственный минус – перебои в работе при низких температурах.

В стартере с инерционным приводом основную работу по запуску двигателя осуществляют винт шестеренки и якорный вал. Соединяясь с маховиком через резьбу, шестеренка заставляет его начать движение, благодаря увеличению скорости оборотов, а сама, под воздействием этой же самой скорости увлекает за собой якорь, отсоединяясь от маховика. Основным недостатком является недолгий срок службы данного вида стартера.

УСТРОЙСТВО СТАРТЕРА (на примере редукторного стартера)

Сам по себе стартер состоит из огромного количества различных деталей:

1 – передняя втулка скольжения,

2 — передняя крышка,

3 – приводная шестерня,

4 – обгонная муфта (бендикс),

7 – статор (обмотка),

8 – блок щеток с щеткодержателем,

9 – задняя крышка,

10 – вилка включения,

11 – втягивающее реле (соленоид),

12 – маска (голова).

Однако, основную роль играют всего несколько: редуктор, якорь (ротор), втягивающее реле, бендикс (обгонная муфта) и щеткодержатель с блоком щеток.

Редуктор выполняет роль увеличителя крутящего момента ротора за счет уменьшения его частоты вращения. В производстве техники используется в основном планетарный, который имеет три сателлита.

Якорь (ротор) создает электромагнитный импульс за счет магнитной обмотки статора, приводя тем самым сам себя в движение.

Втягивающее реле подает ток на редуктор и выталкивает обгонную муфту.

Бендикс передает крутящий момент маховику мотора. Внутри этой самой обгонной муфты есть ролики с пружинками, заставляющие ее крутиться только в ОДНУ сторону.

Щеткодержатель отвечает за подачу тока на ротор стартера.

ПРИНЦИП РАБОТЫ СТАРТЕРА

Условно всю работу стартера можно разделить на три этапа:

1. Соединение приводной шестерни и маховика двигателя.

2. Запуск стартера.

3. Отсоединение приводной шестерни от маховика.

И бендикс, и реле, и ротор, и редуктор – в общем все детали любого вида стартера имеют свойство ломаться из-за того, что срок годности закончился или же неправильно эксплуатировался сам агрегат.

О причинах неисправностей и способах их устранения Вы можете посмотреть статью «Возможные неисправности стартера».

Купить запчасть для всех типов стартера (редукторного, инерционного или без редукторного) можно в разделе «запчасти двигателя» сайта ГК «Ридком».
