Абсорбционный холодильник принцип работы

Недостатком является и ядовитые свойства аммиака. Из-за них холодильные камеры редко применяются частными лицами в быту.

Холодильник стал непременным атрибутом каждой хорошо оборудованной кухни. Его правильный выбор влияет на качество потребляемых продуктов и на комфортную кулинарную деятельность женщин. Существует несколько типов холодильных камер, по-разному ведущих себя во время эксплуатации. Наиболее известными являются компрессорные холодильники. Чем же отличаются от них абсорбционные?

Абсорбционные холодильники бывают стационарные и переносные. Стационарные по типу конструкции и способу установки подразделяются на:

Типы абсорбционных холодильников

По виду используемых источников тепла абсорбционные холодильники подразделяются на:

• электрические,
• газовые,
• керосиновые,
• комбинированные (газовый вид нагрева и электрический).

Наиболее часто производятся и используются электрические холодильники. Несмотря на большую экономичность, газовые распространены значительно меньше. Это объясняется сложностями с присоединением их к постоянному источнику газа (сети), а также соображениями безопасности.

Следует отметить, что ремонт холодильников с абсорбционными агрегатами должен производиться с учетом всех правил безопасности, с применением взрывобезопасных переносных ламп (напряжение 12 В), ведь в агрегате находится ядовитый аммиак, а также содержится горючий водород.

Абсорбционные холодильники бывают стационарные и переносные. Стационарные по типу конструкции и способу установки подразделяются на:

• напольные,
• настенные,
• встроенные.

Холодильники данного типа бывают как непрерывного, так и периодического действия.

Непрерывный процесс характеризуется неизменными показателями давления и температуры в агрегате, которые возможны только при использовании жидкого поглотителя.

Холодильники периодического действия отличаются тем, что в них через определенные промежутки времени изменяется направление процесса: поглощение заменяется выпариванием, а испарение сменяется конденсацией.

Сервисное обслуживание и ремонт холодильников с абсорбционными агрегатами производятся на взрывобезопасном электрооборудовании и пусковой аппаратуре.

Каждый отремонтированный узел и вся система подвергаются тщательному контролю и испытанию.

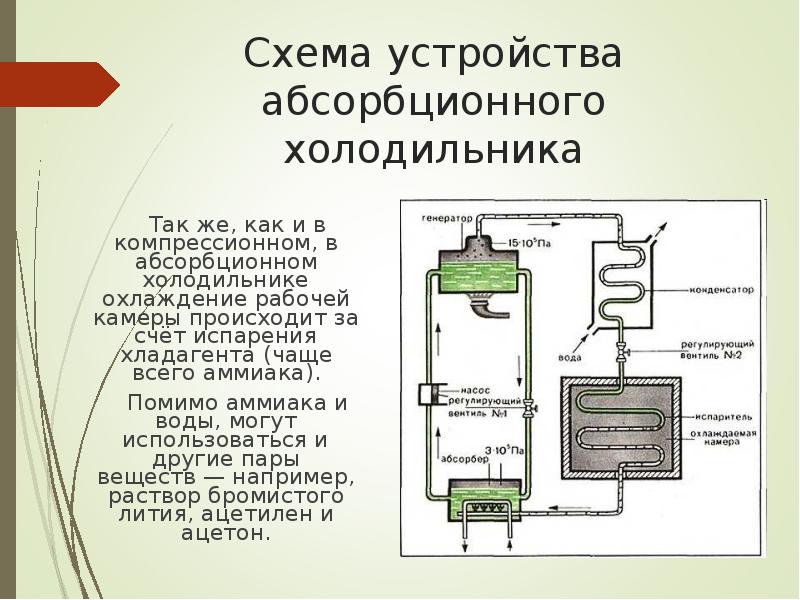

рис . Основные узлы агрегата абсорбционного типа

• КОНТАКТЫ
• ИНДЕЗИТ
• АТЛАНТ
• АРИСТОН
• ВЕКО
• СТИНОЛ
• POZIS
• САРАТОВ
• AKAI
• ОРСК
• БИРЮСА
• CANDY
• VESTEL
• РЕМОНТ МОРОЗИЛЬНЫХ КАМЕР
• РЕМОНТ МОРОЗИЛЬНЫХ ЛАРЕЙ
• РЕМОНТ ХОЛОД-НЫХ ШКАФОВ
• Заправка кулеров
• СТАТЬИ
• ГЛАВНАЯ

• Главная
• АБСОРБЦИОННАЯ ХОЛОДИЛЬНАЯ МАШИНА.

Эти бытовые приборы предназначены для получения пищевого льда или хранения скоропортящихся съестных припасов в течение небольшого времени. Низкая температура продуктов, которые находятся в абсорбционном холодильнике, не дает им испортиться раньше положенного срока. Агрегат морозит напитки и пищу. В ряде стран такие холодильники используют водители, чтобы было безопаснее перевозить еду в машине. Они востребованы в домах, где хозяева проживают периодически.

Основные составляющие абсорбционного холодильника

Такой агрегат состоит из:

• генератора;
• конденсатора;
• абсорбера;
• испарителя;
• насоса;
• регулирующих вентилей.

В генератор поступает водоаммиачная смесь, которая там нагревается. Благодаря конденсатору в окружающую среду отдается большое количество тепла. Если поднести руку за аммиачный холодильник, чувствуется что теплообменник конденсатора теплый. Таким способом проверяют, работает он либо нет.

Абсорбер снабжен водной охладительной системой, он отвечает за наполнение аммиаком обедненного водоаммиачного раствора. Испарительный блок, находится вблизи охлаждаемых камер. Он предназначен для испарения аммиака. Вентилями регулируют подачу газа от одного узла к другому. Процесс должен быть выполнен в правильной последовательности и дозировке. При помощи насоса из абсорбера в генератор нагнетают перенасыщенный раствор аммиака.

Агрегат абсорбционного холодильника.

Принцип действия термоэлектрического холодильника

Охлаждение осуществляется за счёт расширения предварительно сжатого компрессором воздуха в блоках специальных вихревых охладителей. Распространения не получил из-за большой шумности, необходимости подвода сжатого (до 10-20 Атм) воздуха и очень большого его расхода, низкого коэффициента полезного действия. Достоинства — безопасность (так как не используется электричество и нет ни движущихся механических частей, ни опасных химических соединений в конструкции) долговечность, надёжность.

Устройство холодильного шкафа

Стенки холодильного шкафа двойные, промежуток между стенками заполняется теплоизолирующими материалами: минеральной ватой, вспененным полистиролом или полиуретаном. От качества теплоизоляции зависит энергопотребление холодильника.

Продукты в холодильнике размещают на полках. Полки могут быть решетчатыми, что облегчает циркуляцию воздуха, либо стеклянными, позволяющими изолировать отделения друг от друга.

С внутренней стороны двери для экономии места расположены дополнительные полки. На этих полках обычно хранят продукты в бутылках, консервы, а также яйца. Иногда на двери холодильника может располагаться ёмкость для напитков с выведенным на наружную поверхность патрубком с затвором, что позволяет использовать холодильник в качестве кулера. Во многих холодильниках навес двери съёмный, позволяющий выбрать направление открывания двери.

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

• абсорбер (поглощение пара аммиака водоаммиачным раство­ром — абсорбция);

Холодильники абсорбционного типа получили свое название от происходящего в них процесса абсорбции, т.е. поглощения жидким или твердым веществом паров хладагента, образующихся в испарителе. Хладагентом служит аммиак.

Агрегат изготавлива­ют из бесшовных труб, соединяемых газовой сваркой.

Его основ­ными узлами являются:

• кипятильник (выработка аммиачного пара и подъем раствора с низкой концентрацией аммиака на высоту слива в абсорбер);

• конденсатор (конденсация паров аммиака);

• испаритель (испарение жидкого аммиака с поглощением теп­ла, вызывающим охлаждение);

• абсорбер (поглощение пара аммиака водоаммиачным раство­ром — абсорбция);

• электронагреватель (нагрев водоаммиачного раствора в кипя­тильнике).

Двухромовокислый натрий (Na2 CrO4) вводится в водно-аммичачный раствор для предохранения внутренней поверхности труб холодильного агрегата газового холодильника, по которым происходит циркуляция раствора, от коррозии.

Условимся называть газовыми холодильники (в т. ч. и автомобильные), способные работать в отсутствии электричества с использования газа из газопровода или газового баллона.

Давайте попробуем разобраться: как же, на каком физическом принципе осуществляется охлаждение в газовом холодильнике, когда он не включен в электрическую сеть?

На сегодняшний день наиболее распространенными газовыми холодильниками, способными работать только от газа, являются холодильники абсорбционного типа. При этом газ используется в таком абсорбционном газовом холодильнике исключительно для подогрева водно-аммиачной смеси холодильного агрегата, циркулирующей внутри холодильника и производящей отвод тепла в испарителе холодильника из холодильной камеры наружу в окружающую среду.

Абсорбционные холодильники получили своё название по происходящему в них процессу абсорбции — поглощения жидким или твердым поглотителем (как правило это вода) паров хладагента, образующихся в испарителе. Обычно хладагентом в газовом холодильнике служит аммиак. Проще говоря, пары аммиака поглощаются водой с образованием при этом водно-аммиачного раствора.

Непосредственно холодильный агрегат расположен на задней стенке абсорбционного холодильника, а испаритель — внутри холодильной камеры.

В газовом холодильнике горящий газ подогревает водно-аммиачный раствор в абсорбере, в котором за счёт нагрева аммиак растворяется водой и движется дальше по трубкам до испарителя. В испарителе аммиак выделяется из водно-аммиачной смеси, охлаждая при этом пластины испарителя, и соответственно осуществляя охлаждение внутри камеры газового холодильника.

ДЛЯ СПРАВКИ: Аммиак (NНз) — бесцветный газ с очень резким характерным запахом, легко растворятся в воде. Компонентами раствора для заполнения холодильного агрегата в абсорбционном холодильнике обычно являются: хладагент — аммиак, абсорбент — бидистиллят воды, ингибитор — двухромовокислый натрий, инертный газ — водород.

Количество водно-аммиачного раствора для заполнения холодильного агрегата зависит от объёма холодильника и как правило составляет 350-750 см3, при этом концентрация аммиака в водоаммиачном растворе 4-36% от общей массы раствора. Холодильный агрегат абсорбционного холодильника наполнен водно-аммиачным раствором и водородом под давлением 1,47-1,96 МПа.

Водород инертен и не вступает в химическую реакцию с аммиаком. Назначение водорода — создание противодавления аммиачному пару. Водород подается в конденсатор с меньшим давлением, чем давление аммиачного пара до его конденсации.

Двухромовокислый натрий (Na2 CrO4) вводится в водно-аммичачный раствор для предохранения внутренней поверхности труб холодильного агрегата газового холодильника, по которым происходит циркуляция раствора, от коррозии.

Водно-аммиачный раствор приготовляется путем смешения аммиак с дистиллированной водой двойной перегонки.

Холодильный агрегат абсорбционного холодильника изготовлен из бесшовных труб, соединенных газовой сваркой. Основными узлами агрегата являются:

генератор для выработки аммиачного пара и подъема слабого раствора на высоту слива в абсорбер;

конденсатор для конденсации паров аммиака;

испаритель для испарения жидкого аммиака с образованием холода;

абсорбер для поглощения паров аммиака водно-аммиачным раствором (процесс абсорбции);

нагреватель для нагрева водно-аммиачного раствора в генераторе.

Нагреватель абсорбционного холодильника может работать как от электричества, так и от газа. Это принципиально для возможности существования электро газового автомобильного холодильника.

Если нагреватель холодильника может работать только при горении газа, то такой газовый холодильник будет способен работать только от газа, что не всегда удобно. Гораздо практичнее иметь возможность использования для нагрева различных источников питания — и газ, и электричество. Такой электро газовый холодильник можно запустить уже и от газового баллона, и от электричества.

Это и даёт возможность производителям создавать автомобильный электро газовый холодильник, который может работать от электричества (12/24В) и от газа. При небольшой доработке такая модель автомобильного электро газового холодильника (установка инвертора питания) может работать и от переменной сети 220В.

При подключении электро газового холодильника к электричеству нагревание водно-аммиачного раствора в холодильном агрегате автомобильного или домашнего холодильника осуществляет не горящий газ, а работа электрического тока.

Суть абсорбционного холодильника при этом не меняется. Не важно, чем подогревается водно-аммиачный раствор автомобильного или простого холодильника, газом или электричеством, важно, что идёт подогрев и циркуляция раствора в холодильном агрегате, ведь именно постоянное испарение и растворение аммиака в воде и обеспечивает охлаждение внутри электро газового абсорбционного холодильника!

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие призывы к массовым беспорядкам, осуществлению экстремистской деятельности, участию в массовых (публичных) мероприятиях, проводимых с нарушением установленного порядка.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Федеральный список экстремистских материалов.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр нарушителей прав субъектов персональных данных.

Достоинством абсорбционных холодильников является бесшумность работы, полное отсутствие движущихся частей и запорной арматуры. [18]

Однако абсорбционные холодильники имеют еще одно существенное достоинство — они могут работать, используя другие источники тепла кроме электрического тока, например нагрев керосиновой горелкой, нагрев газом бытовой сети. В последнем случае холодильник расходует не больше 0 8 — 1 0 м3 газа в сутки. [16]

Однако абсорбционные холодильники имеют еще одно существенное достоинство: они могут работать, используя другие источники теплоты кроме электрического тока, например нагрев керосиновой горелкой, нагрев газом бытовой сети. В последнем случае холодильник расходует не больше 0 8 — 1 0 м3 газа в сутки. [17]

Достоинством абсорбционных холодильников является бесшумность работы, полное отсутствие движущихся частей и запорной арматуры. [18]

Теплоизоляцию абсорбционных холодильников заменяют при местном вентиляционном отсосе. [19]

В абсорбционных холодильниках и компрессионных холодильниках малого объема испаритель монтируют сбоку, около правой боковой стенки камеры ( рис. 1, е) или в середине ее ( рис. 4), что целесообразнее сточки зрения уменьшения тепло-притока, но менее удобно для размещения продуктов. [21]

В домашних абсорбционных холодильниках насос и вентиль 2РВ вообще исключены из схемы. Это достигается добавлением в испаритель водорода. В результате давление в конденсаторе становится равным суммарному давлению аммиака и водорода в испарителе. При этом добавление водорода не влияет на температуру кипения аммиака в испарителе, так как она определяется только парциальным давлением паров аммиака ( см. § 5, гл. [23]

При работе абсорбционный холодильник затрачивает тепловую энергию, выделяемую электрическим нагревателем. [24]

Принцип работы абсорбционного холодильника основан на поглощении образующихся в испарителе паров холодильного агента жидким поглотителем. Холодильным агентом ( хладоагентом) служит аммиак, поглотителем ( абсорбентом) — водоаммиачный раствор. Кроме того, в холодильный аппарат вводят водород и хромат натрия: водород выравнивает давление в системе холодильного аппарата, а хромат натрия предохраняет от коррозии внутренние поверхности трубок холодильного аппарата. [25]

К недостаткам абсорбционного холодильника следует отнести высокую стоимость эксплуатации, небольшую полезную емкость холодильной камеры и сравнительно высокую температуру охлаждения. [26]

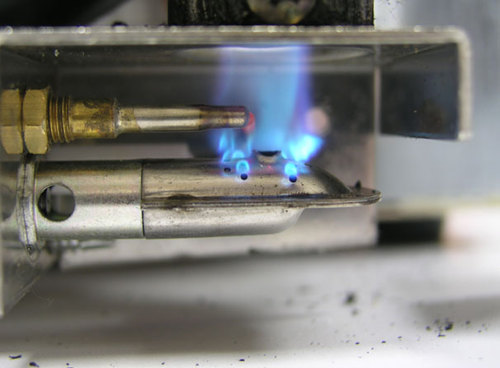

Газовый нагреватель абсорбционного холодильника состоит из регулятора давления газа ( максимум 30 мм вод. ст.), горелки с запальником и автоматического или ручного регулятора расхода газа. [29]

Последней моделью абсорбционного холодильника является холодильник Север-6. Он выполнен в виде шкафа напольного типа и состоит из трех основных частей: шкафа с холодильной камерой, холодильного аппарата и электронагревателя с автоматическим терморегулятором. [30]

Ни один холодильник не сможет работать, если в нем отсутствует хотя бы один из основных конструкционных элементов:

Основные элементы холодильника

Ни один холодильник не сможет работать, если в нем отсутствует хотя бы один из основных конструкционных элементов:

• Охладительный агент. В его роли выступает газ, движущийся по замкнутому кругу и переносящий тепло.
• Конденсатор. Устройство, выводящее тепло наружу из холодильной камеры. Представлен в виде решетки на задней части холодильника.
• Компрессор – мотор, нагнетающий давление и заставляющий газ двигаться по замкнутой системе.
• Испаритель – устройство, которое удаляет тепло. В большинстве холодильников в качестве испарителя используется задняя стенка.

В инструкции по эксплуатации большинства бытовых холодильников указано при какой температуре лучше всего его эксплуатировать. Минимально допустимым показателем является температура +5 по Цельсию. Может ли холодильник работать в условиях холода, особенно, на морозе? Рассмотрим возможные проблемы:

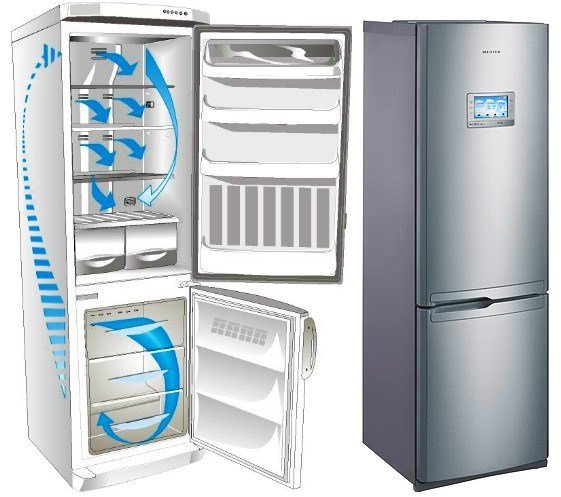

В холодильниках с системой no frost («без инея») есть только один испаритель, который спрятан в морозилке за пластиковой стенкой. Холод от него передается при помощи вентилятора, который расположен за испарителем. Через технологические отверстия холодный воздух поступает в морозильную, а далее – в холодильную камеру.

Всего несколько минут, потрач енных на изучение материала, могут в будущем принести пользу простому обывателю ведь, зная устройство и принцип работы, а также оптимальные условия эксплуатации холодильника каждый сможет продлить срок жизни домашнего хранителя продуктов.
