Компрессор холодильника устройство и принцип работы

Работу бытового холодильника обеспечивает электрическая схема.

1 — терморегулятор , 2 — кнопка принудительной оттайки, 3 — реле тепловой защиты, 3.1. — контакты реле, 3.2. — биметаллическая пластина, 4 — электродвигатель мотор-компрессора, 4.1. — рабочая обмотка, 4.2. — пусковая обмотка, 5 — пусковое реле , 5. 1. — контакты реле, 5.2. — катушка реле

У вторых более высокий КПД за счет роста кинетической энергии, под воздействием центробежной силы.

Устройство поршневого компрессора холодильника

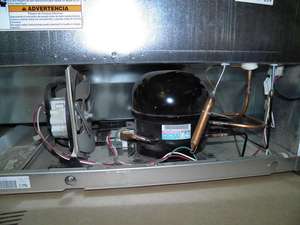

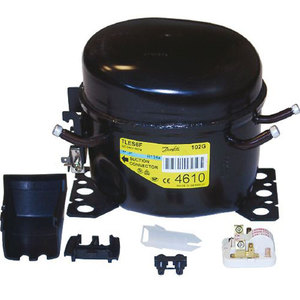

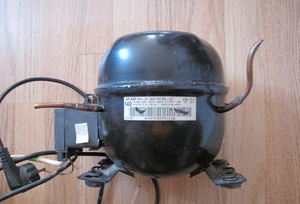

Данный аппарат представляет собой электрический мотор, у которого вертикальный вал, конструкция размещается в герметизированном металлическом кожухе.

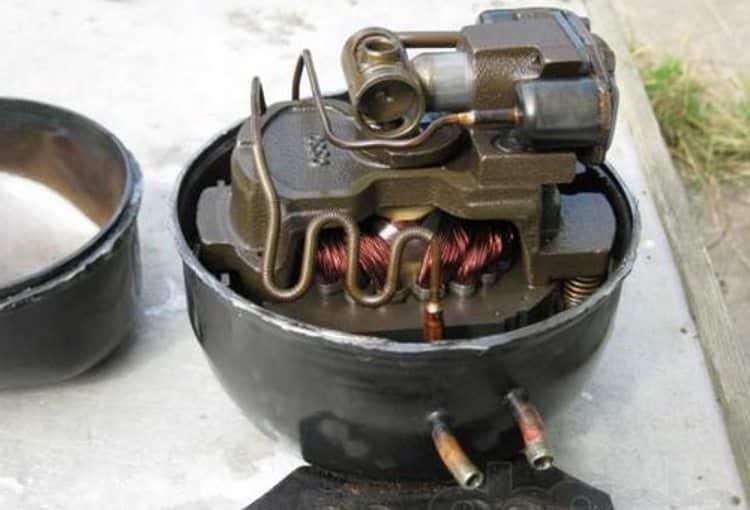

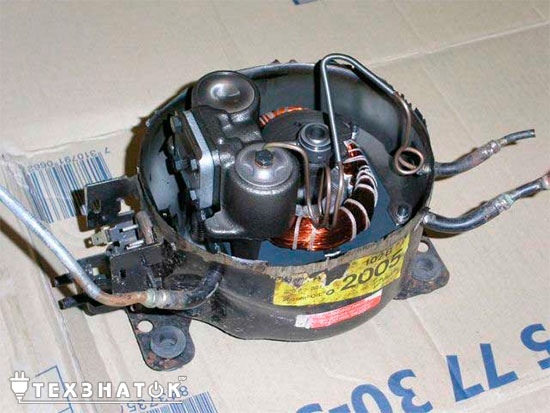

Внешний вид поршневого компрессора со снятым верхним кожухом

При включении питания пусковым реле мотор приводит в движение коленчатый вал, благодаря чему закрепленный на нем поршень начинает совершать возвратно-поступательное движение. В результате этого происходит откачка паров фреона из испарительного радиатора (А на рис. 1) и нагнетание хладагента в конденсатор. Данному процессу способствует система клапанов, открывающаяся и закрывающаяся при смене давления. Основные элементы поршневой конструкции представлены ниже.

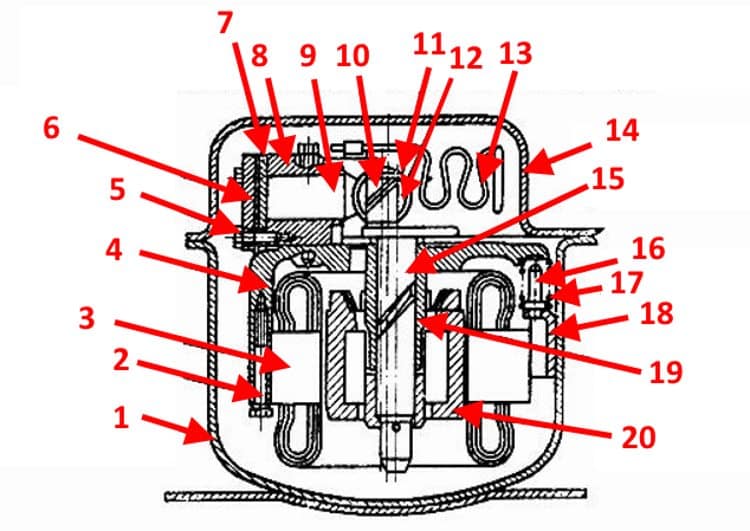

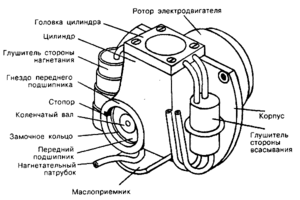

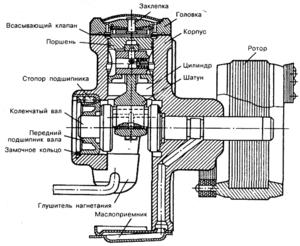

Конструкция поршневого компрессора в виде схемы

Обозначения:

В зависимости от конструкции поршневой системы данные устройства делятся на два типа:

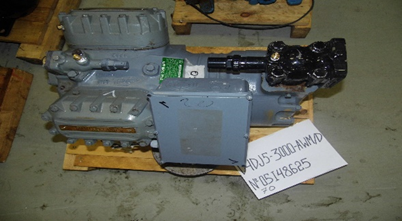

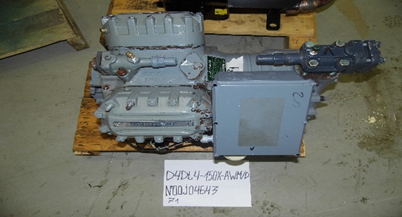

1. Кривошипно-шатунные. Используются для охлаждения камер большого объема, поскольку выдерживают значительную нагрузку.

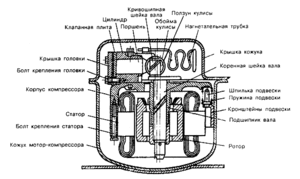

2. Кривошипно-кулисные. Применяются в двухкамерных холодильниках, где практикуется совместная работа двух установок (для морозильника и основной емкости).

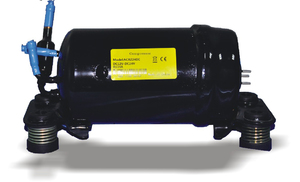

В более поздних моделях поршень приводится в действие не электродвигателем, а катушкой. Такой вариант реализации более надежен, за счет отсутствия механической передачи, и экономичен, поскольку потребляет меньше электроэнергии.

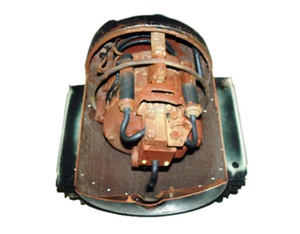

Обратим внимание, что поршневые аппараты не подлежат ремонту в бытовых условиях, поскольку их разборка приводит к потере герметичности. Теоретически ее можно восстановить, но для этого необходимо специализированное оборудование. Поэтому при выходе аппаратов из строя, как правило, производится их замена.

Воздухоохладитель холодильного отсека чаще выполняется в виде алюминиевого листа с каналами, который расположен вертикально. В некоторых моделях используется лист с трубопроводами, размещаемый на задней стенке или внутри нее, так называемый запененный испаритель. Сзади него находится нагреватель, который подключен к термостату, как правило, параллельно.

Принцип работы

Когда холодильник включен, при помощи компрессора происходит подача фреона в морозильную камеру. Жидкий газ, очутившись в воздухоохладителе, закипает и начинает испаряться, при этом снижается температура поверхности воздухоохладителя. Сначала осуществляется охлаждение на участке, где капиллярная трубка входит в охладитель воздуха, постепенно охлажденный фреон по каналам перемещается к выходу.

Процесс будет продолжаться до тех пор, пока температура испарителя не достигнет минусового значения. При этом жидкий фреон не попадает в воздухоохладитель холодильной камеры, в ней охлаждение продуктов не происходит.

После полного обмерзания воздухоохладителя морозилки начинается поступление хладагента в испаритель холодильного отсека. Там он закипает, вследствие чего температура испарителя снижается до 14°С. Когда этот момент наступает, термостат отключает мотор-компрессор.

Традиционно в холодильных отсеках с небольшим объемом размещают компактный воздухоохладитель, габариты которого существенно меньше, чем испарителя, установленного в морозильной камере. Поэтому температура воздуха в отсеке для охлаждения продуктов никогда не достигает отрицательного значения. Разумеется, если вся система работает корректно. В среднем температура в холодильном отсеке варьируется в пределах 4-6 °С.

Как только компрессор отключается, поверхность охладителя воздуха нагревается, в результате чего образовавшийся на нем иней начинает таять, а капельки воды стекают по специальному желобу в отверстие на задней стенке холодильной камеры. Подобные воздухоохладители именуют «плачущими». В некоторых моделях они оснащаются нагревателем, благодаря которому процесс оттаивания происходит значительно скорее.

Через некоторое время температуры воздуха и поверхности испарителя станут равными. Тут же произойдет запуск компрессора, получившего сигнал от термостата. Так как воздухоохладитель морозилки уже достиг минусовой температуры, фреон сразу поступит в испаритель холодильной камеры, поэтому продолжительность времени работы мотора будет существенно меньше.
