Принцип работы частотного преобразователя

Асинхронные электродвигатели – самые распространенные электрические машины. Они отличаются простотой конструкции, дешевизной, высокой ремонтопригодностью, а также другими преимуществами. Они широко используются для привода промышленного оборудования, механизмов и устройств самого разного назначения. Сферу их применения несколько ограничивают высокие пусковые токи, затруднение регулирования скорости, ударные механические нагрузки на оборудование, соединенное с валом при пуске.

Частотные преобразователи позволяют осуществлять мягкий пуск электрических машин, ограничивать пусковые токи, синхронизировать момент силы на валу с моментом нагрузки, осуществлять точную регулировку скорости вращения, подключать трехфазные двигатели в однофазную сеть без конденсаторов.

Электродвигатель – устройство для преобразования электроэнергии во вращательное движение вращающейся части электрической машины. Преобразование энергии в двигателях происходит за счет взаимодействия магнитных полей обмоток статора и ротора. Эти электрические машины широко используются во всех отраслях промышленности, в качестве привода электротранспорта и инструментов, в системах автоматизации, бытовой техники и так далее.

Четкая синусоида выходного сигнала – результат работы IGBT-транзисторов в качестве ключей инвертора, которые работают с более высокой частотой переключения, чем устаревшие тиристоры.

Каков принцип частотных методов регулирования? Наглядное объяснение можно вывести из следующей формулы

Высокие показатели КПД, коэффициента мощности, перегрузочной способности достигаются при одновременном изменении частоты и напряжения. Законы изменения этих параметров напрямую зависят от момента нагрузки, который может иметь статичный, вентиляторный и обратно пропорциональный скорости вращения характер.

При постоянном моменте нагрузке напряжение на статоре будет регулироваться в пропорциональной зависимости от частоты, что хорошо видно из формулы:

Если момент нагрузки имеет вентиляторный характер, то напряжение будет пропорционально квадрату частоты питающего напряжения.

Ну и моменте нагрузки, который обратно пропорционален скорости получим:

Как видно из вышеописанного при обеспечении одновременного регулирования частоты питающего напряжения и параметров напряжения на статоре частотным преобразователем достигается плавное бесступенчатое регулирование скорости вращения вала двигателя. При этом отсутствие передач позволяет более точно регулировать скорость вращения по заданным пользователем параметрам.

Основные достоинства применения регулируемых приводов на предприятиях.

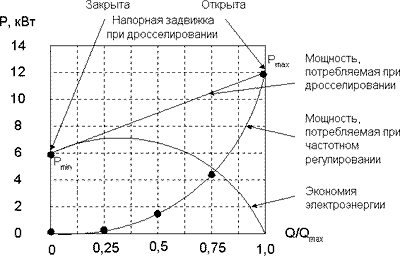

Разница в производительности и эффективности между дросселированием посредством механических средств и применением частотных преобразователей очевидна на следующем рисунке. (схема 1) Из схемы становится ясно, что возрастает экономия ресурсов, а также нивелируются проблемы, связанные с полной потерей динамической мощности потока во время закрытия заслонок, что приводит, по сути, к холостой работе двигателя. Это увеличивает экономическую эффективность частотных преобразователей.

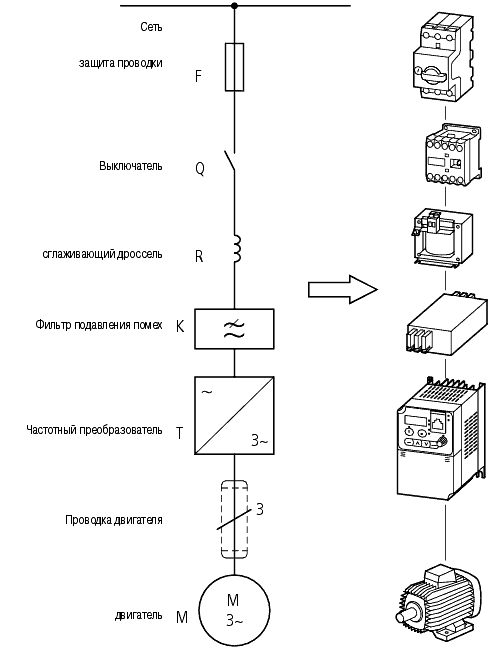

Конструкция типового частотного преобразователя.

Принципиальной задачей преобразователя частоты является изменение параметров электрического тока, это осуществляется при помощи транзисторного выпрямления тока и преобразования его до необходимых заданных значений. Типовой частотный преобразователь состоит из трех частей:

— Звено постоянного тока. Состоит из выпрямителя и фильтрационных устройств. Звено постоянного тока принимает входной сигнал и перенаправляет его в инвертор.

— Импульсного инвертора. Силовой трехфазный инвертор обычно имеет шесть транзисторов-ключей и осуществляет преобразование тока до заданных частот и амплитуд, а затем подает его на статор. Инвертор может состоять из тиристорной схемы.

— Микропроцессорной системы управления. Управляет системами преобразования и защиты преобразователя.

Четкая синусоида выходного сигнала – результат работы IGBT-транзисторов в качестве ключей инвертора, которые работают с более высокой частотой переключения, чем устаревшие тиристоры.

Как работает частотный преобразователь?

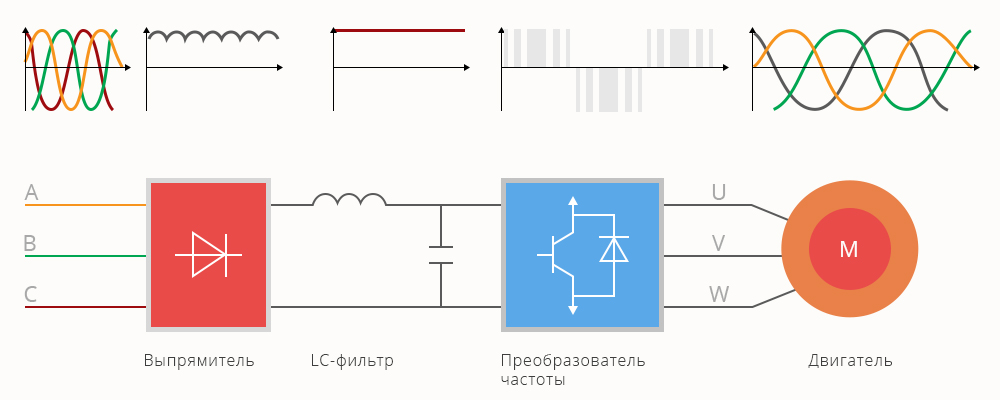

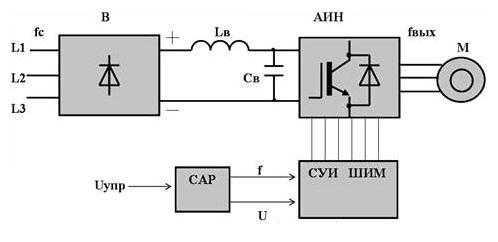

Схема преобразователя представлена в наглядном виде на следующем рисунке. (схема 2)

Алгоритм переключения вентилей задается микропроцессором, переключение преобразует постоянное Uвх. в переменное выходное напряжение с прямоугольными импульсами. Активная составляющая токового потока асинхронного двигателя проходит через транзисторы, а реактивная – через диоды обратного тока.

И – трехфазный мостовой инвертор;
В – трехфазный мостовой выпрямитель;

Основными элементами частотного преобразователя являются силовая часть (преобразователь электрической энергии) и управляющее устройство (контроллер). Современные частотные преобразователи обычно имеют модульную архитектуру, что позволяет расширять возможности устройства. Также зачастую имеется возможность установки дополнительных интерфейсных модулей и модулей расширения каналов ввода/вывода.

Методы управления

Инвертор напряжения

Инвертор напряжения наиболее распространен среди силовых преобразователей.

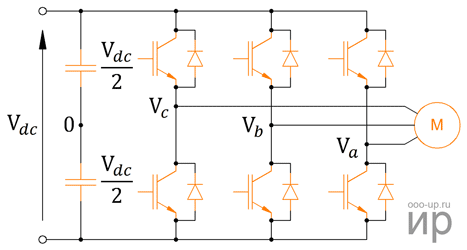

Двухуровневый инвертор напряжения

Двухуровневый инвертор напряжения (two-level voltage-source inverter) – наиболее широко применяемая топология преобразователя энергии. Он состоит из конденсатора и двух силовых полупроводниковых ключей на фазу. Управляющий сигнал для верхнего и нижнего силовых ключей связан и генерирует только два возможных состояния выходного напряжения (нагрузка соединяется с положительной или отрицательной шиной источника постоянного напряжения).

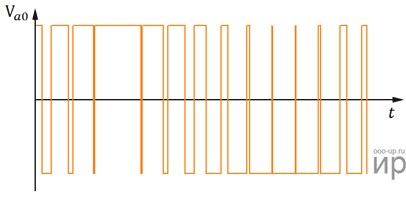

Используя методы модуляции для генерирования управляющих импульсов возможно синтезировать выходное напряжение с желаемыми параметрами (формой, частотой, амплитудой). Из-за содержания высоких гармоник в выходном сигнале для генерирования синусоидальных токов выходной сигнал необходимо фильтровать, но так как данные преобразователи обычно имеют индуктивную нагрузку (электродвигатели) дополнительные фильтры используются только при необходимости.

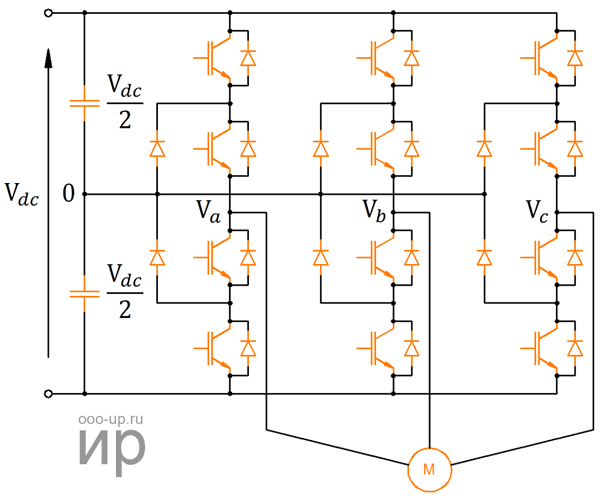

Трехуровневый преобразователь с фиксированной нейтральной точкой

Недостатками данных преобразователей являются:
• Дисбаланс конденсаторов, создающий асимметрию в преобразователе. Данную проблему предлагается решать путем изменения метода модуляции.
• Неравное распределение потерь из-за того, что потери на переключение внешних и центральных ключей отличаются в зависимости от режима работы. Данная проблема не может быть решена с использованием обычной схемы, поэтому была предложена измененная топология – активный преобразователь со связанной нейтральной точкой (active NPC). В этой схеме диоды заменены управляемыми ключами. Таким образом, выбирая соответствующую комбинацию ключей, возможно уменьшить и равномерно распределить потери.

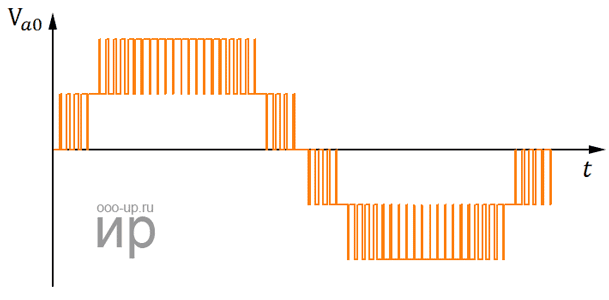

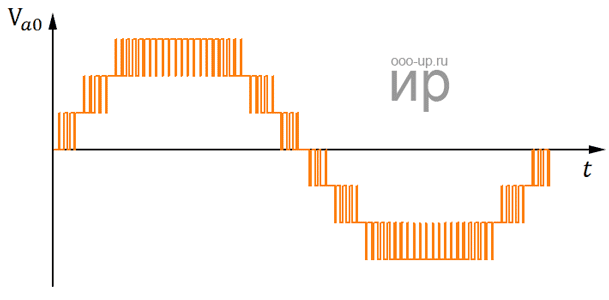

Многоуровневые преобразователи

Каскадные преобразователи основанные на модульных силовых ячейках со схемой H-мост (cascaded H-bridge — CHB) и преобразователи с плавающими конденсаторами (flying capacitor converter) были предложены для обеспечения большего количества уровней выходного напряжения в сравнении с преобразователями с фиксированной нейтральной точкой.

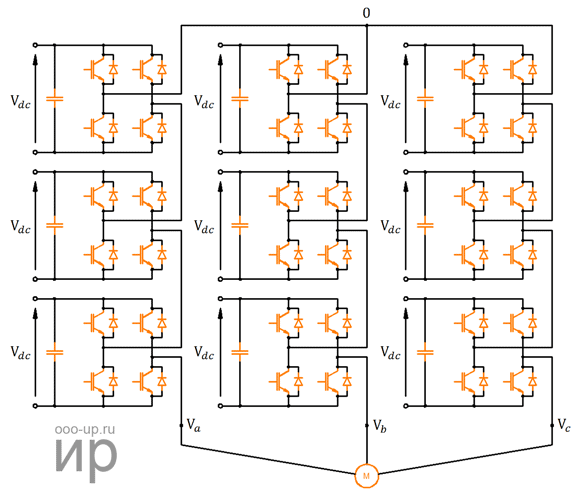

Каскадный Н-мостовой преобразователь

Каскадный преобразователь — высоко модульный преобразователь, состоящий из нескольких однофазных инверторов, обычно называемыми силовыми ячейками, соединенными последовательно для формирования фазы. Каждая силовая ячейка выполнена на стандартных низковольтных компонентах, что обеспечивает их легкую и дешевую замену в случае выхода из строя.

Основным преимуществом данного преобразователя является использование только низковольтных компонентов, при этом он дает возможность управлять мощной нагрузкой среднего диапазона напряжения. Несмотря на то что частота коммутации в каждой ячейке низкая, эквивалентная частота коммутации приложенная к нагрузке – высокая, что уменьшает потери на переключение ключей, дает низкую скорость нарастания напряжения (dv/dt) и помогает избежать резонансов.

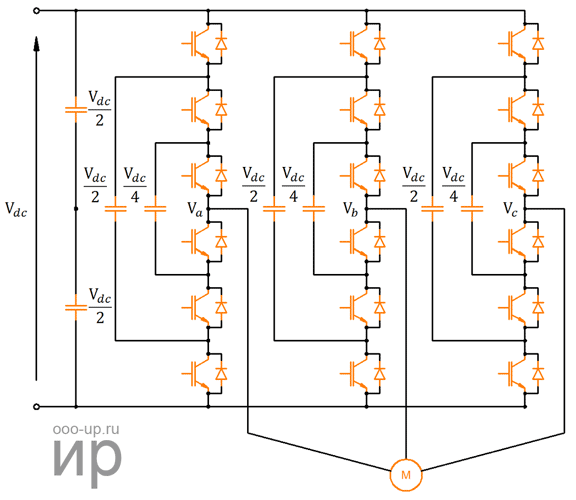

Преобразователь с плавающими конденсаторами

Выходное напряжение преобразователя с плавающими конденсаторами получается путем прямого соединения выхода фазы с положительной, отрицательной шиной или подключением через конденсаторы. Количество уровней выходных напряжений зависит от количества навесных конденсаторов и отношения между различными напряжениями.

Конденсаторный преобразователь требует только один источник постоянного тока для питания всех ячеек и фаз. Поэтому, можно обойтись без входного трансформатора, а количество ячеек может быть произвольно увеличено в зависимости от требуемой выходной мощности. Подобно преобразователю с фиксированной нейтральной точкой, этому преобразователю требуется специальный алгоритм управления для регулирования напряжения на конденсаторах.

Инвертор тока

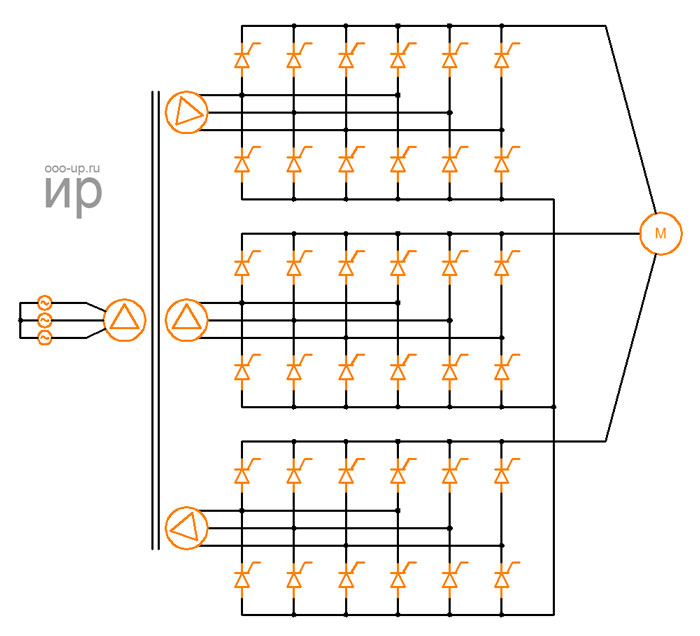

Прямые преобразователи

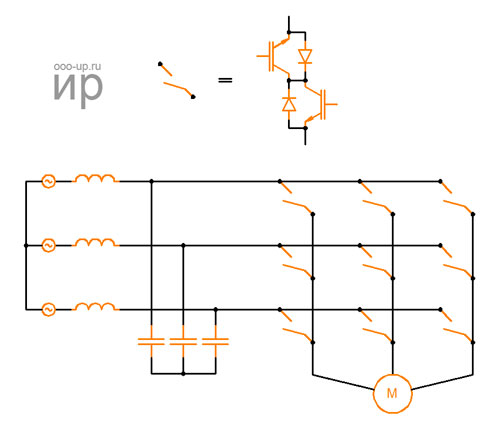

Прямые преобразователи передают энергию прямо от входа к выходу без использования элементов накопления энергии. Основным преимуществом таких преобразователей является меньшие габариты. Недостатком – необходимость более сложной схемы управления.

Таким образом, частотный преобразователь даёт массу преимуществ пользователям асинхронных двигателей. Особенно полезны они станут владельцам заводов и фабрик, которые уже давно используют преобразователи и получают массу плюсов, окупающих приобретение.

Частотный преобразователь — сложное электронное устройство, принцип работы которого основан на множестве взаимосвязанных механизмов. Попробуем разобрать всё по полочкам.

Каждый преобразователь — уникальный механизм с определённым расположением механизмов и предназначением. Но некоторынее части основные части остаются неизменными.

Входной неуправляемый выпрямитель.
Благодаря ему напряжение сети (220 или 380 V) выпрямляется диодным мостом.
Конденсаторы.
Совершают второй шаг после выпрямителя — фильтруют и сглаживают напряжение.
СУИ ШИМ.

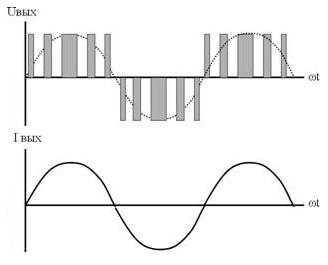

Функция ШИМ состоит в формировании заданной последовательности импульсов определённой частоты (заданной пользователем или производителем). Это происходит за счёт управляемых микросхем и IGBT ключей.

Таким образом, частотный преобразователь даёт массу преимуществ пользователям асинхронных двигателей. Особенно полезны они станут владельцам заводов и фабрик, которые уже давно используют преобразователи и получают массу плюсов, окупающих приобретение.

При правильном подключении и использовании, пусковые токи можно уменьшить в 4-5 раз. Экономия электроэнергии даже для трёхфазных и более систем может составлять 50% и более. Самостоятельная настройка оборудования становится намного легче, появляется возможность установки обратных связей между смежными проводами.

Также, важно отметить, что в зависимости от того, какой используется вид нагрузки – формируется необходимые вольт-частотные выходные характеристики.

Частотные преобразователи – это инверторы, которые имеют двойное преобразование напряжения. Принцип работы этого устройства достаточно простой.

Благодаря частотным преобразователям можно контролировать частоту напряжения питания трех фаз, которое регулируется двигателем в районе от нуля до 400 Гц. Двигатель разгоняется и тормозит плавно, при необходимости применяется даже линейный закон от времени. Также такой преобразователь осуществляет реверс двигателя. Только представьте, если разогнать преобразователь, он может увеличить до ста пятидесяти процентов моменты динамические и пусковые.

Например, частотники Siemens созданы с настраиваемой электронной самозащитой, также здесь есть защита двигателей, которая способна уберечь от перегрузки по току, также защищается от перегрева и утечек. Частотные преобразователи помогают отслеживать выходной сигнал, для этого здесь есть цифровой индикатор. Сигнал этот уведомляет о заданном значении системы.

Также, важно отметить, что в зависимости от того, какой используется вид нагрузки – формируется необходимые вольт-частотные выходные характеристики.

А, например, в таких преобразователях, как Hyundai и вовсе существует векторное управления, которое может работать с полным моментом двигателя даже при нулевых частотах, также такие преобразователи поддерживают оптимальную скорость, даже если нагрузка переменная, и даже без датчиков обратной связи. Они точно контролируют момент на валу двигателя.

Частотные преобразователи используются в различных областях, так на их базе реализовываются системы регулирования скорости различных объектов, таких, как:

• насосы как холодной, так и горячей воды;
• питатели и дозаторы;
• мешалки, мельницы, дробилки;
• лифтовое оборудование;
• оборудование, предназначенное для прокатных станков;
• крановое и экскаваторное оборудование;
• механизмы высокооборотные и системы.

Такие системы могут быть с любыми функциями, реализовать их можно за счет встроенных программируемых контролеров или же за счет дополнительных контролеров. И те и другие работают вместе с преобразователями.

Особый эффект дает использование частотных преобразователей для того, чтобы регулировать производительность насосных агрегатов.

Преимущества использования частотных преобразователей

Частотные преобразователи имеют множество преимуществ, ведь в них сочетаются уникальные качества, наряду с тем, что они надежны, имеют невысокую цену и высокий технический уровень.

Помимо уже перечисленных положительных сторон использования преобразователей, так же стоит отметить, что преобразователи способны повысить срок жизни двигателя с помощью того, что они ограничивают пуск тока на уровне номинального значения. Таким преимуществом обладают многие преобразователи, в частности и Toshiba.

Действующие технологические агрегаты можно модернизировать, не заменяя при этом насосное оборудование, и даже практически не нарушая его работу. На это способны и преобразователи частоты Веспер.

У преобразователей стандартный интерфейс, также здесь стандартные сигналы на выходе и на входе, все это для того, чтобы можно было включать их внешними управляющими системами, которые имеют более высокий уровень. Это также необходимо для того, чтобы подключать устройства, которые имеют дистанционное управление.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Частотный преобразователь с ШИМ представляет собой инвертор с двойным преобразованием напряжения. Сначала сетевое напряжение 220 или 380 В выпрямляется входным диодным мостом, затем сглаживается и фильтруется с помощью конденсаторов.

Краткое описание назначения, принципа работы и критериев выбора частотного преобразователя, как устройства управления асинхронным электродвигателем

Асинхронный двигатель с короткозамкнутым ротором является сегодня самым массовым и надежным устройством для привода различных машин и механизмов. Но у каждой медали есть и обратная сторона.

Два основных недостатка асинхронного двигателя – это невозможность простой регулировки скорости вращения ротора, очень большой пусковой ток – в пять, семь раз превышающий номинальный. Если использовать только механические устройства регулирования, то указанные недостатки приводят к большим энергетическим потерям и к ударным механическим нагрузкам. Это крайне отрицательно сказывается на сроке службы оборудования.

Частотный преобразователь

В результате исследовательских работ в этом направлении родился новый класс приборов, позволивший решить эти проблемы не механическим, а электронным способом.

Частотный преобразователь с широтно–импульсным управлением (ЧП с ШИМ) снижает пусковые токи в 4-5 раз. Он обеспечивает плавный пуск асинхронного двигателя и осуществляет управление приводом по заданной формуле соотношения напряжение / частота.

Частотный преобразователь дает экономию по потреблению энергии до 50%. Появляется возможность включения обратных связей между смежными приводами, т.е. самонастройки оборудования под поставленную задачу и изменение условий работы всей системы.

Принцип работы частотного преобразователя

Частотный преобразователь с ШИМ представляет собой инвертор с двойным преобразованием напряжения. Сначала сетевое напряжение 220 или 380 В выпрямляется входным диодным мостом, затем сглаживается и фильтруется с помощью конденсаторов.

Это первый этап преобразования. На втором этапе из постоянного напряжения, с помощью микросхем управления и выходных мостовых IGBT ключей, формируется ШИМ последовательность определенной частоты и скважности. На выходе частотного преобразователя выдаются пачки прямоугольных импульсов, но за счет индуктивности обмоток статора асинхронного двигателя, они интегрируются и превращаются наконец в напряжение близкое к синусоиде.

Критерии выбора частотных преобразователей

Выбор по функциям

Каждый производитель пытается обеспечить себе конкурентное превосходство на рынке. Первое правило для обеспечения максимума продаж – это низкая цена. Поэтому производитель стремиться включить в свое изделие только необходимые функции. А остальные предлагает в качестве опций. Прежде чем купить частотный преобразователь, определитесь, какие функции вам нужны. Стоит выбирать тот прибор, который имеет большинство необходимых функций в базовом варианте.

По способу управления

Сразу отбрасывайте те преобразователи, которые не подходят по мощности, типу исполнения, перегрузочной способности и т.д. По типу управления, нужно определиться, что выбрать, скалярное или векторное управление.

Большинство современных частотных преобразователей реализуют векторное управление, но такие частотные преобразователи дороже, чем частотные преобразователи со скалярным управлением.

Векторное управление дает возможность более точного управления, снижая статическую ошибку. Скалярный режим только поддерживает постоянное соотношение между выходным напряжение и выходной частотой, но например, для вентиляторов это вполне достаточно.

По мощности

Если мощности оборудования примерно одинаковы, то выбирайте преобразователи одной фирмы с мощностью по мощности максимальной нагрузки. Так вы обеспечите взаимозаменяемость и упростите обслуживание оборудования. Желательно, чтобы сервис центр выбранного частотного преобразователя был в вашем городе.

По сетевому напряжению

Всегда выбирайте преобразователь с максимально широким диапазоном напряжений как вниз, так и вверх. Дело в том, что для отечественных сетей само слово стандарт может вызвать только смех сквозь слезы. Если пониженное напряжение приведет, скорее всего, к отключению частотного преобразователя, то повышенное может вызвать взрыв сетевых электролитических конденсаторов и входу прибора из строя.

По диапазону регулировки частоты

По количеству входов управления

Дискретные входы нужны для ввода команд управления ( пуск, стоп, реверс, торможение и т.д.). Аналоговые входы необходимы для ввода сигналов обратной связи (регулировки и настройки привода в процессе работы). Цифровые входы нужны для ввода высокочастотных сигналов от цифровых датчиков скорости и положения (энкодеров). Количество входов много не бывает, но чем больше входов, тем сложнее систему можно построить, и тем она дороже.

По количеству выходных сигналов

Дискретные выходы используются для выхода сигналов о различных событиях (авария, перегрев, входное напряжение выше или ниже уровня, сигнал ошибки ит.д.). Аналоговые выходы используются для построения сложных систем с обратными связями. Рекомендации по выбору аналогичны предыдущему пункту.

По шине управления

Оборудование, с помощью которого вы будете управлять частотным преобразователем должно иметь ту же шину и количество входов выходов что и выбранный вами частотный преобразователь. Предусмотрите некоторый запас по входам и выходам для дальнейшей модернизации.

По сроку гарантии

Срок гарантии косвенно позволяет оценить надежность частотного преобразователя. Естественно, нужно выбирать частотный преобразователь с большим сроком. Некоторые производители оговаривают особо случаи поломок, которые не являются гарантийными. Всегда тщательно читайте документацию и посмотрите в интернете отзывы о моделях и производителях оборудования. Это поможет правильному выбору. Не жалейте денег на качественный сервис и обучение персонала.

По перегрузочным способностям

В первом приближении, мощность частотного преобразователя нужно выбирать на 10-15% больше мощности двигателя. Ток преобразователя должен быть больше номинального тока двигателя и чуть больше тока возможных перегрузок.

В описании на конкретный механизм обычно указывают токи перегрузок и длительность их протекания. Читайте документацию! Это вас развлечет, и возможно, обезопасит от поломок оборудования в будущем. Если для привода характерны еще и ударные (пиковые) нагрузки (нагрузки в течении 2-3 сек), то необходимо выбрать преобразователь по пиковому току. Опять возьмите запас 10%.

Популярные товары

Преобразователи востребованы во всех сферах жизнедеятельности, связанных с электрической энергией. Результатом их действия становится стабильная работа сложных приводных механизмов без задействования традиционной регулирующей аппаратуры с минимизацией энергопотребления. При использовании таких устройств значительно повышается КПД используемого оборудования.

Сферы применения и преимущества использования

Рассматриваемые устройства обеспечивают плавное регулирование скорости электродвигателей. Этим и определяются области их использования, а именно:

• Вентиляционные системы.
• Приводные механизмы.
• Компрессоры.
• Дымососы.
• Конвейеры.
• Грузоподъемное оборудование.
• Деревообрабатывающее оборудование.

Современные модели отличаются расширенным перечнем функциональных возможностей. Это сохранение работоспособного состояния при нестабильном питании, исключение резонансных частот (продление срока эксплуатации), оптимальная работа в системе автоматического управления и возможность проведения идентификационного пуска, позволяющего настроить устройство под параметры обмоток вращающегося двигателя.

Подключение и настройка преобразователя частоты позволяет не только сгладить работу электродвигателя при его запуске и торможении, но и управлять целой группой двигателей (создание систем). Они значительно упрощают управление с повышением его надежности. Еще одно преимущество преобразователей — это возможность корректировки настроек в процессе работы.

Частотный преобразователь является устройством, которое выполняет функцию по преобразованию переменного тока с одной частотой в ток иной частоты.Современные преобразователи сделаны по схеме двойного преобразования. Микропроцессор предназначен для отслеживания системы, с его помощью проводиться диагностика аппаратуры, распределяется мощность, корректируется работа.

Разновидности частотных преобразователей

Они бывают двух классов – с непрерывной связью и с промежуточным звеном. Каждый имеет плюсы и минусы, поэтому задумав купить частотный преобразователь, сначала выясните, подходит ли его класс для подконтрольной системы электрического привода.

Устройства с непрерывной связью оснащены управляемым выпрямителем, который выполняет функцию электрического модуля. Работа в этом случае проводится благодаря поочередному отпиранию тиристоров и подключению обмоток электрического привода к сети.

Частота выходного напряжения будет всегда меньшей от частоты, которая питает сеть. Это обуславливается небольшим диапазоном управления частотой вращения электропривода.

Эти виды устройств практически невозможно применять к двигателям, выполненным по современным технологиям.

Данное устройство, как частотный преобразователь является сложным, с его помощью осуществляется управление синхронным и асинхронным двигателем переменного тока. Чтобы настроить преобразователь на необходимые параметры работы, нужны начальные знания инженерно-технического дела. Стоит обратить внимание на то, купить частотный преобразователь можно в специализированных магазинах, в том числе и у нас на сайте. Специалисты компании «Русэлт» помогут подобрать модель данного устройства.

Частотный преобразователь и его устройство

Чаще устройство основано на схеме двойного преобразования. Данный прибор содержит:

• Постоянный ток и его звенья, состоящие из выпрямителя неуправляемого типа и защитных фильтров.
• Инвертор импульсный силового типа состоит из 6 ключей транзистора, подключается к соответственной обмотке агрегата.
• Налаженная систематизация преобразователя.

На первом этапе переменное напряжение электрической сети переходит в постоянное. Далее перейдя в инвертор, происходит преобразование в 3-х фазную переменную величину, необходимой амплитуды и величины.

• быстрый износ оборудования;
• высокий расход электроэнергии;
• частые аварийные ситуации;
• низкое качество работы.

Оптимизация процессов и сокращение издержек важны на любом уровне — от крупного предприятия до частного индивидуального хозяйства. Существенно повысить эффективность помогает модернизация насосного оборудования. Включение в систему частотного преобразователя для управления насосами улучшает качество работы и заметно экономит денежные средства на обслуживание и ремонт.

Что такое преобразователь частоты, зачем он нужен

Частотный преобразователь (ПЧ, преобразователь частоты, частотник, частотный регулятор) — современное высокотехнологичное устройство с микропроцессорным управлением, множеством функций и гибкими настройками.

В насосных системах функцию привода выполняет электродвигатель. Поэтому для управления насосом частотник подходит наиболее оптимально. Практически любой электронасос можно дооснастить преобразователем.

Разновидностей ПЧ существует множество. Для управления однофазными и трехфазными электронасосами используют универсальные общепромышленные (например, «Веспер» из линейки EI-7011), которые управляют любыми электродвигателями в широком диапазоне мощностей.

Но выгоднее купить для насосов специализированный частотный преобразователь (например, «Веспер» E5-Р7500. Такие модели ПЧ настроены на выполнение конкретного круга задач, заранее оснащены всем необходимым — переплачивать за лишний функционал не нужно.

Помимо опций и функционала, преобразователь частоты для насоса должен соответствовать мощностным характеристикам управляемого привода. Производители насосов в техническом паспорте указывают, какой преобразователь подойдет к данной модели оборудования. Если таких рекомендаций нет, за помощью по подбору можно обратиться к специалистам компании «Веспер».

Принцип работы преобразователя частоты в тандеме с насосом

Классическая водопроводная насосная система, без ПЧ в контуре, работает по принципу дросселирования. Электродвигатель в этой схеме постоянно работает на максимальных оборотах, а давление в системе регулируется запорной арматурой, управление в лучшем случае осуществляется с помощью реле или же вручную.

Метод имеет ряд существенных недостатков:

• быстрый износ оборудования;
• высокий расход электроэнергии;
• частые аварийные ситуации;
• низкое качество работы.

Лишь в периоды пикового потребления воды насос работает в режиме максимальной нагрузки. Во всех остальных случаях повышенная мощность оборудования не оправдана. Это учитывается в продвинутой классической схеме, за остановку и старт электронасоса отвечает автоматика (реле). Но так как реле не способно регулировать обороты привода, по сигналу происходит резкий старт на максимальные обороты. Это приводит к гидроударам и перегрузкам в электросети, в результате система быстро изнашивается.

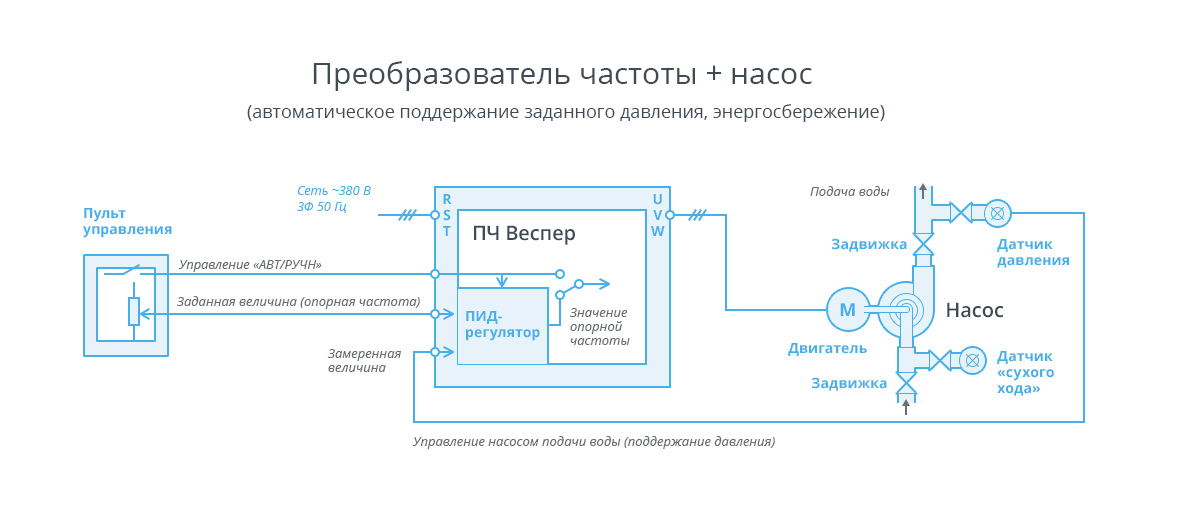

Частотные преобразователи «Веспер» для управления насосами оснащены микропроцессорами с обратной связью. С их помощью можно интеллектуально и бережно регулировать работу оборудования в соответствии с текущими потребностями системы.

Алгоритм работы прост. Когда датчики фиксируют, что уровень давления в трубопроводе либо уровень в резервуаре упал ниже минимума, передается сигнал на преобразователь. Тот плавно запускает электромотор насоса, ударные нагрузки на трубопровод и электросеть исключаются. Подходящее время разгона электродвигателя можно выставить самостоятельно.

Датчики в режиме реального времени передают на преобразователь информацию в процессе разгона насоса. После того, как требуемые величины достигаются, ПЧ прекращает разгон и поддерживает частоту оборотов электромотора. Если уровень снова начнет падать или расти, микропроцессор автоматически отрегулирует давление, изменив производительность насоса. Параллельно частотник выполняет функции защиты (отключает оборудование при сильных колебаниях тока в электросети).

Где используются насосные пч, плюсы и минусы применения

Частотники можно использовать с насосными установками самого различного назначения. Особенно важны частотные преобразователи для насосов систем горячего и холодного водоснабжения, отопления. Результат модернизации конечный потребитель ощутит и оценит сразу же. Водонапорная система с ПЧ в составе функционирует полностью в автономном режиме. При этом качество подачи воды остается неизменным в любое время суток.

Масштаб системы не имеет значения. ПЧ способны заметно поднять эффективность промышленных насосных станций и бытовых колодезных и артезианских миниводокачек на один дом.

Преимущества управления насосами с преобразователем частоты:

• экономия электроэнергии (до 30–40%);
• исключена ситуация «сухого хода» (без воды в системе);
• нет температурных скачков при подаче горячей воды;
• стабильная сила напора;
• отсутствует избыточное давление в трубах;
• продлен ресурс электронасоса и трубопровода;
• снижен уровень шума;
• можно упростить систему, убрать из схемы гидроаккумулятор и др. ненужные узлы и агрегаты.

Минусы схемы с ПЧ:

• начальные вложения на покупку прибора;
• необходим специалист для подключения и настройки оборудования.

Эти недостатки быстро компенсируются за счет удешевления обслуживания. В результате сокращаются издержки на поддержание работоспособности и ремонт, стоимость владения в целом уменьшается, а комфорт заметно повышается.

То есть, источник питания подключается к статорным обмоткам двигателя через открытые вентили. Конструкция силовой части состояла из выпрямителей, выполненных на полупроводниковых приборах — тиристорах.

Низковольтный ПЧ на IGB транзисторах. Устройство, особенности

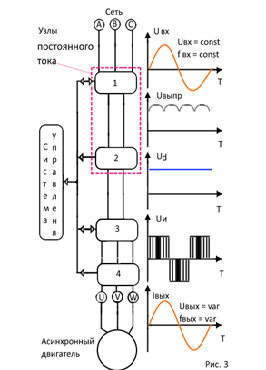

Рисунок 3 показывает блочную схему и функции основных узлов. После каждого из них, отображены линии выходных параметров электроэнергии. Подаваемая энергия (Uвх.), в форме синусоиды, неизменной амплитуды, частоты. Дальше — узел постоянного тока, состоящий из неуправляемого или регулируемого выпрямителя 1. Емкостного фильтра 2, с функциями сглаживания пульсации (U выпр.). Потом, сигнал Ud поступает на независимый, автономный инвертор 3, работающий с нагрузкой, которая потребляет ту же частоту.

Он преобразует одно или 3-фазный ток постоянной величины в переменный, имеет приемлемый уровень гармоник, добавленных к выходному напряжению. Собранный на полностью регулируемых полупроводниковых приборах IGBT. Сигналы СУ подсоединяют обмотку электродвигателя к соответствующим полюсам, используя силовые транзисторы. Подключение происходит в период импульсов, моделируемых по синусоиде амплитудой и частотой. Управляемые выпрямители (1) регулируют величину Ud. Функцию сглаживания выполняет электрофильтр (4).
