Принцип работы четырехтактного двигателя внутреннего сгорания

Принцип работы двигателя внутреннего сгорания изучают в школе, но я все же опишу его.

Итак, перейдем к описанию устройства и работы четырехтактного двигателя.

На коленвале установлена ведущая звездочка, обеспечивающая (для примера: через цепь) вращение распределительного вала, находящегося в головке цилиндра. Этот вал определяет, когда должен быть открыт или закрыт один из двух клапанов (клапаны впуска и выпуска), в зависимости от положения поршня. На распредвале находятся кулачки, которые задействуют коромысла клапанов. (на схеме изображен распределительный вал)

Принцип работы двигателя внутреннего сгорания изучают в школе, но я все же опишу его.

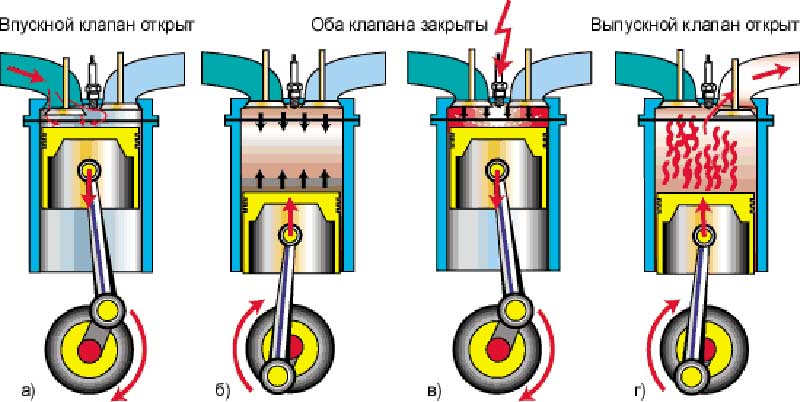

Первый такт, впуск. Поршень идет вниз, клапан впуска открывается, и топливная смесь поступает из карбюратора в цилиндр. Когда поршень достигает нижнего положения, клапан впуска закрывается.

Второй такт, сжатие. Поршень идет вверх, топливная смесь сжимается. Кокда поршень находится в нескольких миллиметрах от верхней мертвой точки ( ВМТ ), свеча воспламеняет топливо, сжатое поршнем.

Третий такт, рабочий ход (расширение). После воспламенения горючего оно сгорает, горячие газы быстро расширяются, толкая поршень вниз (оба клапана закрыты).

Четвертый такт, выпуск. По инерции коленвал продолжает свое вращение (для равномерности вращения на коленвале установлены грузы — щеки коленвала), поршень идет наверх. Одновременно открывается выпускной клапан, и отработавшие газы выходят в выхлопную трубу. При достижениии поршнем ВМТ, выпускной клапан закрывается.

Далее повторяются все четыре такта.

Хотелось бы еще коротко описать принцип работы двухтактного двигателя, для сравнения. Как следует из названия, этот мотор имеет только два такта.

Первый такт. Поршень идет вверх, сжимая топливную смесь в камере сгорания. Происходит воспламенение смеси (не достигая ВМТ). Когда поршень находится в ВМТ, впускные окна в стенке цилиндра открыты, благодаря этому топливная смесь поступает в кривошипную камеру (из-за разницы давления, в камере оно ниже)

Второй такт, рабочий ход. Расширяющиеся газы толкают поршень вниз. Когда он находится внизу, он открывает выпускные и впускные (здесь – окно канала, связывающего кривошипную камеру и цилиндр) окна. Так как газы выходят в сторону меньшего сопротивления, т.е. в выхлопную трубу, их место занимает топливная смесь, поступающая из кривошипной камеры, где смесь находится под давлением.

Во время впускного этапа поршень двигается вниз, открывается впускной клапан, и в полость цилиндра поступает горючая смесь, которая при смешении с остатками отработанной смеси образует рабочую смесь.

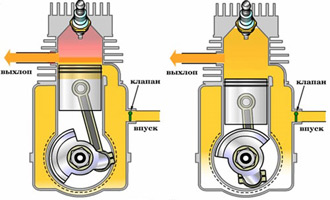

Принцип работы двухтактного двигателя

Рабочий цикл 2-х тактного двигателя состоит из двух этапов: сжатие и рабочий ход.

Сжатие. Основными положениями поршня являются верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ). Двигаясь от НМТ к ВМТ, поршень поочередно перекрывает сначала продувочное, а затем выпускное окно, после чего газ, находящийся в цилиндре, начинает сжиматься. При этом через впускное окно в кривошипную камеру поступает свежая горючая смесь, которая будет использована в последующем сжатии.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

3. Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

1 — цилиндр с головкой
2 — крышка головки цилиндра
3 — карбюратор
4 — впускной патрубок
5 — электростартер.

Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.

Рабочий цикл дизельного двигателя
Рабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

В отличие от двухтактного двигателя, в котором смазка коленвала, подшипников коленвала, компрессионных колец, поршня, пальца поршня и цилиндра осуществляется благодаря добавлению масла в топливо; коленвал четырехтактного двигателя находится в масляной ванне. Благодаря этому нет необходимости смешивать бензин с маслом или доливать масло в специальный бачок. Достаточно залить чистый бензин в топливный бак и можно ехать, при этом отпадает необходимость покупки специального масла для 2-тактных двигателей.

Так же на зеркале поршня и стенках глушителя и выхлопной трубы образуется значительно меньше нагара. К тому же, в 2-тактном двигателе происходит выброс топливной смеси в выхлопную трубу, что объясняется его конструкцией.

Такт впуска.
Во время впуска, поршень движется от ВМТ (верхней мертвой точки) вниз к НМТ (нижней мертвой точке), засасывая свежий заряд топливо-воздушной смеси. Изображенный на рисунке двигатель имеет ‘тарельчатый’ впускной клапан, который открывается потоком всасываемого свежего заряда. Некоторые ранние двигатели работали именно таким образом. Однако, в современных двигателях впускной клапан открывается кулачком распределительного клапана.

• 1
• 2
• 3
• 4
• 5

Четырехтактный двигатель был впервые продемонстрирован Николаусом Отто в 1876 году и поэтому он также известен как цикл Отто. Технически правильный термин — четырехтактный цикл. Четырехтактные двигателя является наиболее распространенным типом двигателя в настоящее время. Они установлены практически на всех легковых автомобилях и грузовиках.

Четырехтактный двигатель был впервые продемонстрирован Николаусом Отто в 1876 году и поэтому он также известен как цикл Отто. Технически правильный термин — четырехтактный цикл. Четырехтактные двигателя, возможно, является наиболее распространенным типом двигателя в настоящее время. Они установлены на всех легковых автомобилях и грузовиках.

Четыре такта цикла — это впуск, компрессия, расширение и выпуск выхлопных газов. Каждому соответствует один полный ход поршня, поэтому полный цикл требует двух оборотов коленчатого вала.

Такт впуска.
Во время впуска, поршень движется от ВМТ (верхней мертвой точки) вниз к НМТ (нижней мертвой точке), засасывая свежий заряд топливо-воздушной смеси. Изображенный на рисунке двигатель имеет ‘тарельчатый’ впускной клапан, который открывается потоком всасываемого свежего заряда. Некоторые ранние двигатели работали именно таким образом. Однако, в современных двигателях впускной клапан открывается кулачком распределительного клапана.

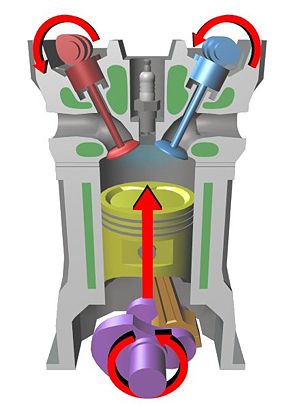

Такт сжатия.
После достижения НМТ поршень начинает двигаться вверх к ВМТ, давление в цилиндре возрастает, впускной клапан закрывается и происходит сжатие топливо-воздушной смеси.

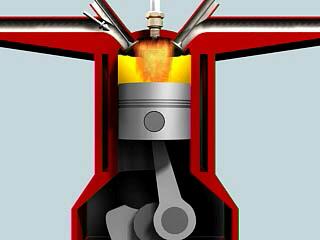

Такт расширения, или рабочий ход.
Незадолго до конца цикла сжатия топливо-воздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом.

Такт выпуска.
После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

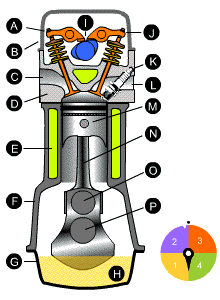

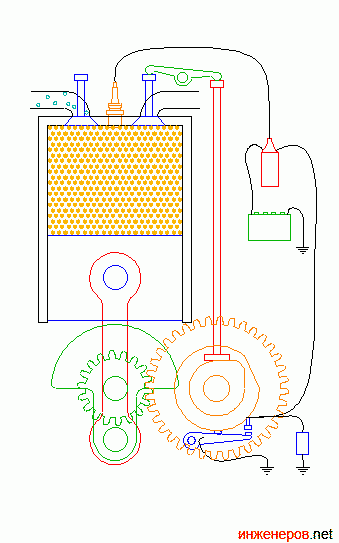

Анимационные рисунки показывают основной принцип работы одного цилиндра четырех-тактного двигателя.

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным.

На автомобилях устанавливают двигатели внутреннего сгорания (ДВС), у которых топливо сгорает внутри цилиндра. В основу их действия положено свойство газов расширяться при нагревании.

Рассмотрим принцип устройства и работы двигателя внутреннего сгорания, а также его рабочие циклы.

Рабочий цикл четырехтактного бензинового двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным.

Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.

Принцип работы ДВС (для просмотра нажмите на кнопку иллюстрации)
Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ). Подробнее в статье как устроен двигатель внутреннего сгорания.

Впуск. По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

Сжатие. После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

Расширение или рабочий ход. В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.

При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 — 0.75 МПа, а температура до 950 — 1200 о С.

Выпуск. При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

Рабочий цикл четырехтактного дизеля

В отличие от бензинового двигателя, при такте ‘впуск’ в цилиндры дизеля поступает чистый воздух. Во время такта ‘сжатие’ воздух нагревается до 600 о С. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Впуск. При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздушного фильтра в цилиндр через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 — 0.095 МПа, а температура 40 — 60°С.

Сжатие. Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.

Расширение или рабочий ход. Впрыснутое в конце такта сжатия топливо, перемешиваясь с нагретым воздухом, воспламеняется, и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6 — 9 МПа, а температура 1800 — 2000°С. Под действием давления газов поршень перемещается от ВМТ в НМТ — происходит рабочий ход. Около НМТ давление снижается до 0.3 — 0.5 МПа, а температура до 700 — 900 о С.

Выпуск. Поршень перемещается от НМТ в ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. Давление газов снижается до 0.11 — 0.12 МПа, а температура до 500-700 о С. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Более подробно про работу дизеля в статье Дизельные двигатели. Устройство и принцип работы.

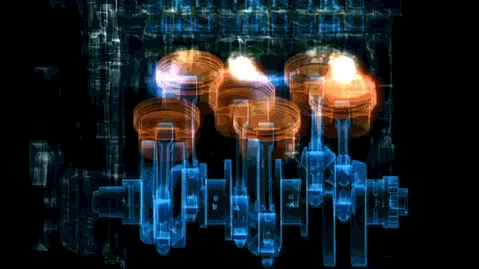

Принцип работы многоцилиндровых двигателей

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).

Хотите знать, как работает двигатель малого объема? В этом видеоролике подробно описывается то, как работают 4-тактные двигатели Briggs & Stratton для обеспечения максимальной мощности ваших газонокосилок & наружного оборудования.

Процесс работы 4-тактного двигателя

• Этап 1: Такт впуска
  Во время такта впуска воздух и топливо проходят через карбюратор и попадают в поршень при открытии впускного клапана. Клапан закрывается, отсекая подачу воздушно-топливной смеси, когда поршень достигает нижней части такта.
• Этап 2: Такт компрессии
  Теперь, когда топливо находится в камере компрессии, двигатель максимизирует создаваемую мощность, сжимая это топливо в меньшем пространстве. Поршень возвращается наверх в верхнюю точку, захватывая воздушно-топливную смесь между поршнем и головкой цилиндров. Эффективность четырехтактных двигателей Briggs & Stratton обеспечивается за счет максимальной компрессии на этом этапе.
• Этап 3: Рабочий ход
  Теперь, когда воздушно-топливная смесь сжата, самое время добавить искру. Катушка зажигания создает высокое напряжение, которое разряжается в камере свечей зажигания. Как только воздушно-топливная смесь загорается, горячий воздух заставляет поршень опуститься вниз цилиндра.
• Этап 4: Такт выхлопа
  Последним этапом в четырехтактном двигателе является такт выхлопа. Когда поршень выталкивает отработанные газы из камеры, открывается выпускной клапан. Как только этот процесс завершается, закрывается выпускной клапан и открывается впускной клапан, чтобы снова запустить процесс.

Для повторения каждого цикла требуется два оборота коленчатого вала. Интересно, как двигатель малого объема продолжает работать, когда только один из 4-х тактов создает мощность? Во время рабочего хода маховик получает толчок. Создаваемые импульс и инерция поддерживают его движение между рабочими тактами.

В течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). При этом кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.

:: Основные разделы сайта ::

:: Автобагажники THULE ::

:: Шины и Диски ::

:: Каналы МоторСвит ::

Принцип работы четырёхтактного двигателя внутреннего сгорания (ДВС). Рабочий цикл 4-х тактного двигателя.

В этой статье Вы узнаете как работает четырёхтактный двигатель внутреннего сгорания. Основная часть силовой продукции представленная на сайте МотоСвит работает именно с четырёхтактными двигателями (мотопомпы, двигатели общего назначения, снегоуборочники и даже уникальные триммера Хонда с четырёхтактными двигателями которые работают в любой плоскости и т.п.). Если эта статья будет для Вас полезна не поленитесь и поделитесь с друзьями, кнопки в конце статьи.

Рады видеть Вас друзья на сайте www.motorsvit.com.ua.
Очень часто клиенты МоторСвит задают вопрос при выборе лодочного мотора:

Какой лучше выбрать лодочный мотор двухтактный или четырёхтактный двигатель?

Для того, чтобы ответить на поставленный вопрос рекомендуем Вам узнать и посмотреть рабочий цикл четырёхтактного двигателя.

Не будем затягивать, переходим к делу т.е. к этому процессу. Мы постарались дать Вам информацию максимально просто и без лишних сложных технических терминов + наглядные картинки помогут быстро понять и разобраться с принципом работы четырехтактного двигателя.

Кстати, сейчас мы рассматриваем с Вами поршневой четырёхтактный бензиновый двигатель внутреннего сгорания. Двигатель внутреннего сгорания его виды и определение Вы сможете прочитать здесь.

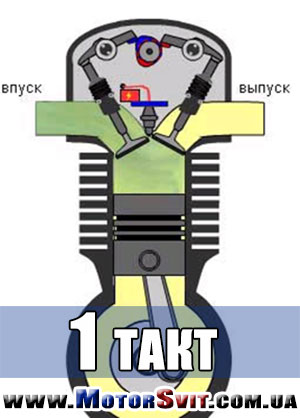

Как следует из названия, рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов (как показано на картинке выше). Это основное отличие 4-х тактного двигателя от 2-х тактного двигателя внутреннего сгорания. А теперь рассмотрим каждый цикл (такт) работы ДВС.

В течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). При этом кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.

Поршень идёт из Нижней Мертвой Точки в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия.

Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже.

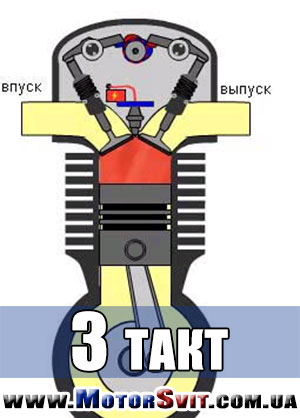

3 такт: Сгорание и расширение (рабочий ход поршня).

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень.

Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания.

Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда поршень будет находиться в ВМТ. При этом использование энергии сгоревшего топлива будет максимальным. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов.

В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла опережения зажигания используют электронику.

После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и цикл начинается сначала.

Стоит также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндров горючей смесью, а также для лучшей очистки цилиндров от отработанных газов.

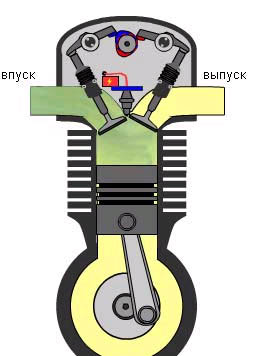

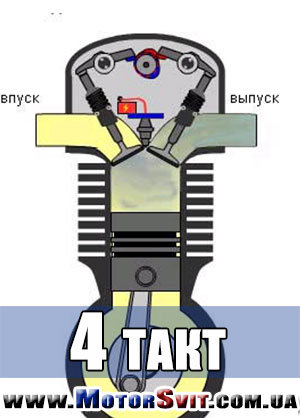

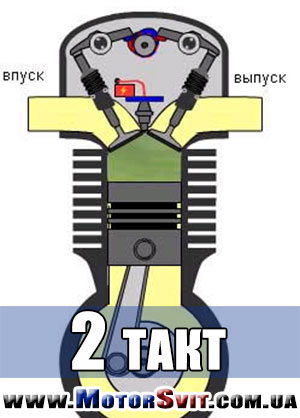

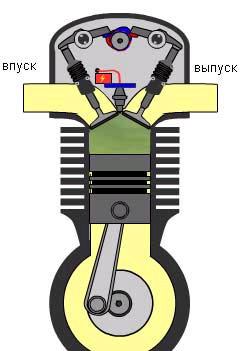

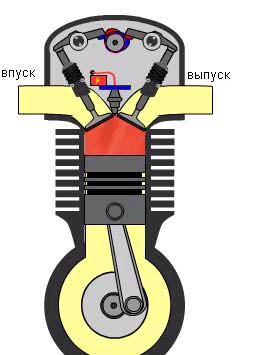

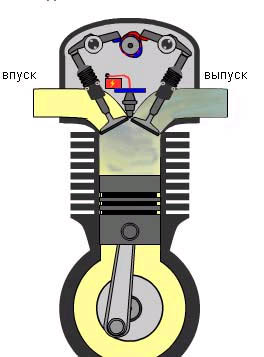

Для наглядности ниже Вы можете видеть анимированные картинки рабочего цикла четырёхтактного бензинового двигателя.

Этот небольшой ликбез позволит Вам определиться и подойти к главному и главному вопросу, какой лодочный мотор выбрать 2-х тактный или 4-х тактный. В помощь также преимущества и недостатки двух и четырёхтактного двигателя.

Если данная информация была полезна для Вас, поделитесь с друзьями в соц.сетях. Кнопки Вы видите ниже:

© Перепечатка разрешена, при условии указания автора и активной обратной ссылки на источник

При обратном ходе поршня (из НМТ в ВМТ) происходит сжатие топливной смеси, сопровождающееся ростом ее температуры.

Рабочий цикл двигателя внутреннего сгорания (ДВС) — представляет собой ряд процессов, в результате которых производится порция усилия (мощности), воздействующего на коленчатый вал двигателя. Рабочий цикл состоит из:

• заполнения цилиндра топливной смесью;
• ее сжатия;
• воспламенения смеси;
• расширения газов и очистки от них цилиндра.

Такт в ДВС — это движение поршня в одном направлении (вверх или вниз). За один оборот коленчатого вала совершается два такта. Тот из них, при котором происходит расширение сгоревших газов и совершается полезная работа, называется рабочим ходом поршня.

Принцип работы четырехтактного бензинового двигателя

Рабочий цикл 4-х тактного двигателя состоит из четырех тактов: впуска, сжатия, расширения (рабочего хода) и выпуска.

При впуске поршень опускается из верхней мертвой точки (ВМТ) в нижнюю (НМТ). При этом с помощью кулачков распределительного вала открывается впускной клапан, через который в цилиндр засасывается топливная смесь.

При обратном ходе поршня (из НМТ в ВМТ) происходит сжатие топливной смеси, сопровождающееся ростом ее температуры.

Перед самым концом сжатия между электродами свечи загорается искра, поджигающая топливную смесь, которая, сгорая, образует горючие газы, толкающие поршень вниз. Происходит рабочий ход, при котором совершается полезная работа.

После перехода поршня НМТ открывается выпускной клапан, позволяя двигающемуся вверх поршню вытолкнуть отработавшие газы из цилиндра. Происходит выпуск. В верхней мертвой точке выпускной клапан закрывается, и цикл повторяется снова.

Принцип работы двухтактного бензинового двигателя

Рабочий цикл 2-х тактного двигателя состоит из двух тактов: сжатия и расширения (рабочего хода). Впуск топливной смеси и выпуск отработанных газов, которые в 4-х тактных двигателях совершаются в отдельных тактах, в 2-х тактных происходят во время сжатия и расширения.

Эксплуатационные и конструктивные отличия двухтактных и четырехтактных бензиновых двигателей

Основное отличие двухтактного двигателя от четырехтактного обусловлено различием механизмов их газообмена — т.е. подачи воздушно-топливной смеси в цилиндр и удалении отработавших газов. В четырехтактном двигателе процессы очистки и заполнения цилиндра производятся с помощью специального газораспределительного механизма, который открывает и закрывает в определенное время рабочего цикла впускной и выпускной клапана.

В двухтактном двигателе заполнение и очистка цилиндра выполняются одновременно с тактами сжатия и расширения — в то время, когда поршень находится вблизи нижней мертвой точки. Для этого в стенках цилиндра имеются два отверстия — впускное или продувочное и выпускное, через которые производится впуск топливной смеси и выпуск отработанных газа. Газораспределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его значительно проще и легче.

Потребление топлива. Превосходя четырехтактный двигатель в литровой и удельной мощности, двухтактный двигатель уступает ему в экономичности. Вытеснение отработавших газов осуществляется в нем воздушно-топливной смесью, поступающей в цилиндр из кривошипно-шатунной камеры. При этом часть топливной смеси попадает в выхлопные каналы, удаляясь вместе с отработавшими газами и не производя полезной работы.

Применяются два способа смешивания масла с бензином. Простое перемешивание перед заливкой топлива в бак и раздельная подача, при которой топливно-масляная смесь образуется во впускном патрубке, находящемся между карбюратором и цилиндром.

В четырехтактном двигателе масло не смешивается с бензином, а подается отдельно. Для этого двигатели оснащены классической системой смазки, состоящей из масляного насоса, фильтра, клапанов, трубопроводной магистрали. Роль масляного бачка может выполнять картер двигателя (система смазки с «мокрым» картером) или отдельный бачок (система с «сухим» картером).

При смазке с «мокрым» картером насос 3 всасывает масло из поддона, нагнетает его в выходную полость и далее по каналам подает к подшипникам коленвала, деталям кривошипно-шатунной группы и газораспределительного механизма.

При смазке с «сухим» картером масло заливается в бачок, откуда с помощью насоса подается к трущимся поверхностям. Та часть масла, которая стекает в картер, откачивается дополнительным насосом, возвращающем ее в бачок.

Для очистки масла от продуктов износа деталей двигателя имеется фильтр. При необходимости устанавливается и охлаждающий радиатор, так как в процессе работы температура масла может подниматься до высоких температур.

Поскольку в двухтактных двигателях масло сгорает, а в четырехтактных нет, требования к его свойствам сильно разнятся. Масло, используемое в двухтактных двигателях, должно оставлять минимум нагара в виде золы и сажи, в то время как масло для четырехтактных двигателей должно обеспечивать стабильность характеристик в течение как можно более длительного времени.

Сравнение основных параметров двухтактных и четырехтактных двигателей:

• Литровая мощность. У 2-х тактных двигателей выше в 1,5-1,8 раза, чем у 4-х тактных.
• Удельная мощность (отношение мощности к массе двигателя). Также выше у 2-х тактных.
• Обеспечение подачи топлива и очистки цилиндра. 4-х тактные двигатели оснащены газораспределительным механизмом, который отсутствует у 2-х тактных двигателей.
• Экономичность. Выше у 4-х тактных, расход топлива у которых примерно на 20-30 % ниже, чем у 2-х тактных.

Двигатель	Количество тактов	Мощность, л.с.	Расход топлива (бензина), кг/час
Briggs&Stratton	4	3,5	0,9
Minarelli	2	3,5	1,5
Tecumzeh	4	3,7	0,9
Briggs&Stratton	4	5,0	1,0
Tecumzeh	4	5,0	1,0
Briggs&Stratton	4	6,0	1,1
Lombardini	4	7,0	1,6
Minsel	2	7,0	2,1

Рис. 5.9. Тепловые двигатели: 1 — паровая машина; 2 — двигатель внутреннего сгорания; 3 — газовая турбина; 4 — ракетный двигатель

Тепловой двигатель — это периодически действующее устройство, в котором тепловая энергия преобразуется в механическую работу.

Тепловые двигатели разнообразны по конструкции и назначению. К ним относятся паровые машины, двигатели внутреннего сгорания, реактивные двигатели и т. д. (см. рис. 5.9).

Рис. 5.9. Тепловые двигатели: 1 — паровая машина; 2 — двигатель внутреннего сгорания; 3 — газовая турбина; 4 — ракетный двигатель

Несмотря на многообразие, в основе практически всех тепловых двигателей лежит общий принцип — принцип циклического действия. Основными частями любого теплового двигателя являются: нагреватель, рабочее тело и холодильник.

Рассмотрим в качестве примера работу четырехтактного двигателя внутреннего сгорания. В этом двигателе высокая температура достигается за счет сгорания рабочей смеси (бензина с воздухом) внутри цилиндра двигателя; воспламенение смеси происходит с помощью искрового зажигания. Перечислим основные стадии работы четырехтактного двигателя внутреннего сгорания:

Работа четырехтактного двигателя внутреннего сгорания показана на рис. 5.10.

Рис. 5.10. Работа четырехтактного двигателя внутреннего сгорания

Рассмотрим идеализированный процесс (цикл Отто), близкий к используемому в четырехтактном двигателе внутреннего сгорания. Цикл Отто изображен на рис. 5.11.

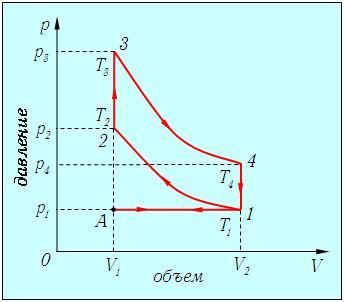

Рис. 5.11. Идеализированный цикл четырехтактного двигателя внутреннего сгорания (цикл Отто)

Как обычно, термодинамические параметры имеют индексом номер соответствующей точки на рисунке (в данном случае надо будет помнить, что V₃ = V₂; V₄ = V₁).

Изобара А—1. Первый такт цикла. Вследствие движения поршня в цилиндр всасывается горючее. Приближенно можно считать, что это происходит при атмосферном давлении p₁. Объем увеличивается от V₁ до V₂.

Адиабата 1—2. Второй такт цикла. Теплообмена со средой нет. Поршень движется в обратном направлении, адиабатно сжимая смесь от объема V₁ до объема V₂. При этом повышается давление, и температура растет от Т₁ до Т₂. Связь температур и объемов в начале и конце адиабатной части цикла дается соотношением

Изохора 2—3. Начало третьего такта. Под действием электрической искры горючая смесь взрывается: давление почти мгновенно возрастает до значения р₃, а объем еще не успевает измениться. Температура растет от T₂ до Т₃ за счет тепла, выделенного при взрыве. Работа не производится, а количество полученного тепла выражается формулой

Адиабата 3—4. Продолжение третьего такта. Теплообмена со средой нет. Газ адиабатно расширяется до максимального объема цилиндра V₁, падают температура и давление. Связь температур и объемов в начале и конце адиабаты дается уравнением

Изохора 4—l. Конец третьего такта. Открывается клапан, давление падает до атмосферного при постоянном объеме. Температура также падает до значения Т₁.

Изобара 1—А. Четвертый такт. Поршень выталкивает из цилиндра отработанные газы, система возвращается в начальное состояние. Поскольку участок А-1 проходится дважды в разных направлениях, соответствующие вклады в работу и в теплоту сокращаются и могут не приниматься во внимание.

Таким образом, получаем для КПД цикла

Из уравнений (1), (3) следует равенство отношений

Подставляя (6) в (5), приходим к окончательному выражению для КПД цикла

Оно получилось очень похожим на формулу для КПД цикла Карно, но обратим внимание, что максимальной температурой здесь является температура в точке 3 (Т_mах = Т₃), а минимальной — температура в точке 1 (T_min = T₁). Поэтому КПД цикла Карно, работающего между такими температурами, равнялся бы

Разность этих двух выражений отлична от нуля:

поскольку Т₄ > T₁. Мы воочию убедились, что КПД рассмотренного цикла меньше КПД цикла Карно. Заметим также, что КПД цикла Отто можно выразить через отношение объемов:

Величина V₁/V₂ называется сжатием. Получается, что КПД рассмотренного цикла определяется только величиной сжатия горючей смеси и показателем адиабаты.

Двигатель внутреннего сгорания (ДВС) – это самый распространенный тип двигателя из всех, которые устанавливаются в настоящее время на автомобили. Несмотря на то, что современный двигатель внутреннего сгорания состоит из тысячи частей, принцип его работы весьма прост. В рамках данной статьи мы рассмотрим устройство и принцип работы ДВС.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

Устройство двигателя внутреннего сгорания

Давайте ещё раз повторим определения, а затем посмотрим это видео.

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом , в данном случае, двигателя внутреннего сгорания.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.
