Принцип работы гирлянды на светодиодах

Проектирования мультисервисной сети
В данном курсовом проекте рассматривается проблема проектирования мультисервисной сети предприятия “Магазин”. Термин мультисервисная сеть означает, что в да .

Устройство имеет возможность регулировки скорости смены комбинаций при выполнении программы, которая осуществляется нажатием на кнопки: SB2 — увеличение скорости и SB3 — уменьшение скорости при условии, что переключатель SA1 находиться в положении “Скорость программы”.

Также имеется возможность регулировать частоту горения светодиода (от стабилизированного свечения до легкого мерцания), которая осуществляется нажатием на кнопки: SB2 — уменьшение (до мерцания) и SB3- увеличение при условии, что переключатель SA1 находиться в положении “Частота мерцания”. У переключателя SA2 замкнутое положение соответствует режиму регулировки скорости выполнения программ, а разомкнутое — режиму регулировки частоты горения светодиодов.

Порядок нумерации светодиодов в схеме соответствует их порядку зажигания при выполнении программы. При необходимости вывод RESET может быть использован для сброса, а в качестве порта PA2 он не задействован.

В устройстве выбрано при программировании тактовая частота 8 МГц от внутреннего генератора (фузы CKSEL3 0 — 0100).Хотя возможно использование частоты в 4 МГц(фузы CKSEL3 0 — 0010) с соответствующими изменениями временных интервалов работы схемы.

Тип светодиодов, указанный на схеме использовался в опытном образце, для схемы подойдут любые светодиоды:

с напряжением питания 2-3 вольта;

резисторами R1-R17 можно регулировать яркость свечения светодиодов. Смотреть рис-1.

Лучшие статьи по информатике

Проектирования мультисервисной сети
В данном курсовом проекте рассматривается проблема проектирования мультисервисной сети предприятия “Магазин”. Термин мультисервисная сеть означает, что в да .

Практическая реализация универсального программно-аппаратного лабораторного комплекса автоматизации измерений
Возрастание количества измерений, нарастание сложности аппаратуры, повышение требований к точности, расширение использования математических методов обработк .

Проектирование типовых электронных схем
Разработка любого радиоэлектронного устройства в настоящее время остается в значительной степени не техникой, а искусством . Однако за полвека развития пол .

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему — так механизм станет надежней и сможет прослужить не один год.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Схема китайской гирлянды на лампочках может использовать дешевые некачественные компоненты, которые придется заменять.

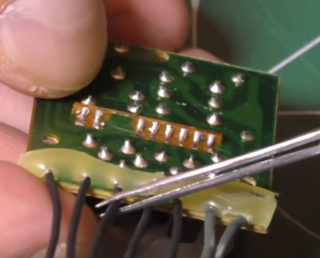

Некачественная пайка

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

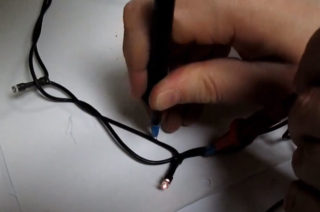

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Хаотические мигания лампочек

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Конечно, такую гирлянду паять сложнее и нужно много резисторов, но напряжение источника питания может быть небольшим. Впрочем, совсем не обязательно каждый светодиод включать отдельно, все зависит от напряжения источника питания и напряжения падения на светодиоде.

Если нужно сделать гирлянду из большого числа светодиодов, а источник питания, — только сетевой адаптер для приемника или плеера? Ответ прост, — светодиоды нужно включить параллельно. Но просто взять и соединить параллельно несколько светодиодов не достаточно. Дело в том, что падение напряжения на каждом из них, даже одной марки, может отличаться.

В результате, одни светодиоды будут гореть ярче, другие слабее, а третьи вообще не будут светиться. Чтобы светодиоды горели одинаково ярко нужно каждый из них подключить через отдельный токоограничительный резистор (рис. 1).

Конечно, такую гирлянду паять сложнее и нужно много резисторов, но напряжение источника питания может быть небольшим. Впрочем, совсем не обязательно каждый светодиод включать отдельно, все зависит от напряжения источника питания и напряжения падения на светодиоде.

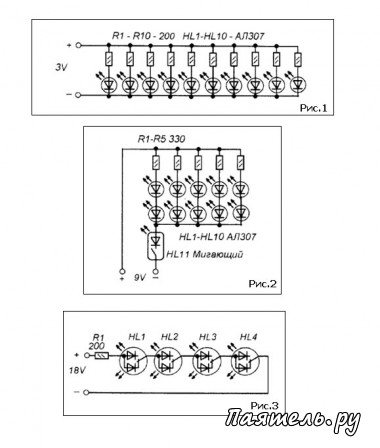

На рисунке 2 показана схема мигающей гирлянды из 11-ти светодиодов, один из которых мигающий. Светодиоды HL1-HL10 с напряжением падения no 2V каждый, а мигающий — 3,2V. Таким образом, если последовательно включить три светодиода, — два АЛ307 и один мигающий, то суммарное напряжение падения будет около 7,2V. Значит, такую гирлянду можно питать от источника напряжением 9V.

Гирлянда из пяти пар светодиодов питается через мигающий светодиод, который прерывает ток через них. Ток через мигающий светодиод получается больше, поэтому, чтобы его понизить сопротивления резисторов R1-R5 выбраны больше. В любом случае, нужно проверить не нагревается ли мигающий светодиод, и если он нагревается, увеличить эти сопротивления.

Во всех этих схемах используются в основном отечественные светодиоды АЛ307, как самые доступные и дешевые. Но. конечно, эти схемы можно сделать и на других, более современных светодиодах, обладающих большей яркостью. Важно только учесть величину их напряжения падения, и исходя из этой величины выбирать схему их включения и величину напряжения источника питания.

Марка мигающего светодиода не оговорена. Во многих магазинах светодиоды уже продают почти как лампочки, — самое большее что можно узнать, это цвет, тип по яркости, и иногда, напряжение падения (например, «сверхяркий синий на 2,8V» или «красный мигающий на 3,2V»).

Кстати, о мигающих светодиодах, — бывают двухцветные мигающие. Фактически, это два светодиода разных цветов, объединенных в одном корпусе с электронным переключателем.

Такие светодиоды не просто мигают, а еще и меняют свой цвет. На рисунке 3 показана схема гирлянды из четырех таких светодиодов, необычность которой в том, что светодиоды будут мигать одновременно, но цвет менять хаотически.

Наиболее востребованными вариантами для гирлянды являются лампы накаливания и светодиодные лампочки. Параметры элемента выбираются в соответствии со способом подключения.

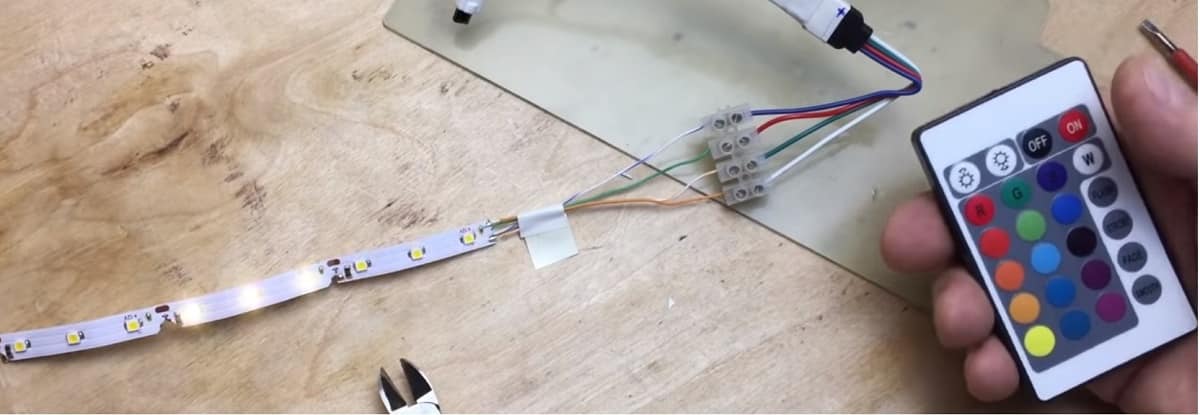

Идея N2. Мигающая гирлянда из светодиодной ленты

Прямое подключение белой светодиодной ленты является малоиспользуемым вариантом гирлянды, так как режим свечения здесь только один. Но с определенным дополнением ее можно существенно модернизировать, изменив режим с обычного свечения лампочки на мигающий. Для этого вам понадобится светодиодная лента, RGB контроллер, пульт к контроллеру, блок питания.

Гирлянда готова, подключите ее к сети через блок питания и можете наслаждаться мигающими огнями. При помощи пульта контроллера вы можете осуществлять переключение гирлянды в разные режимы (мигание, поочередное перемигивание участков и другие варианты).

Готовая светодиодная лента с бегущими огнями

Монтажная плата не используется, детали приклеены к корпусу полимерным клеем “Квинтол”. Можно применить резисторы МЛТ, РПМ, С2-23, С2-33, Р1-7 и аналогичные. Конденсаторы С1, С2 — оксидные К50-68, К50-71 или импортные аналоги.

Диодный мост VD1 выпрямляет сетевое напряжение, а последовательно включённые конденсаторы С1 и С2 сглаживают пульсации выпрямленного напряжения. Светодиод HL1 непрерывного свечения смонтирован в корпусе источника питания и предназначен для индикации включения гирлянды в сеть.

Резистор R5 предназначен для разрядки конденсаторов фильтра и облегчения диагностики при обрыве гирлянды. Светодиодная гирлянда содержит десять двухкристальных мигающих светодиодов красного и синего свечения, и столько же двухкристальных мигающих светодиодов красного и зелёного свечения.

Дополнительно в середину гирлянды добавлен трёхцветный мигающий светодиод H112, работающий в соответствии с несколькими встроенными программами, что разнообразит цветовые эффекты. Стабилитрон VD2 ограничивает напряжение на этом светодиоде.

Токоограничивающие резисторы R6 и R7 устанавливают в том случае, если в составе гирлянды отсутствуют резисторы R8—R12, например, вы полностью изготавливаете гирлянду из отдельных светодиодов.

Элементы источника питания размещены в пластмассовом корпусе размерами 55x35x22 мм от импульсного БП модели HNA120050E (рис. 2).

Монтажная плата не используется, детали приклеены к корпусу полимерным клеем “Квинтол”. Можно применить резисторы МЛТ, РПМ, С2-23, С2-33, Р1-7 и аналогичные. Конденсаторы С1, С2 — оксидные К50-68, К50-71 или импортные аналоги.

Взамен диодного моста DB104S подойдёт любой из серий DB104, DB105, DB106, DB107, RB154, RB156, RB158, W04M, КЦ407А, КЦ422Г. Конденсаторы С1 и С2 можно заменить одним конденсатором ёмкостью 10… 22 мкФ на напряжение 350…400 В, резисторы R3, R4 в таком случае не устанавливают.

Светодиод RL50-SR113 красного непрерывного свечения, можно заменить любым аналогичным, например, из серий DB5b, E1L, КИПД65, КИПД35 или другим, с номинальным током не менее 20 мА. Для гирлянды подойдут двухцветные мигающие светодиоды, например, SB3RG6SCECY — красный/зелёный, SB3YG6SCECY — желтый/зеленый, SB3BG6SCECY — синий/зелёный, SB3RB6SCECY — красный/синий.

Мигающий трёхкристальный светодиод ARL- 5013RGBC-B-7color Slow можно заменить любым аналогичным, например, ARL2-5013RGBC-B-7F, ARL-5013RGBC- B-7color Fast, ARL-5013RGBW-B-7color Fast, ARL-5013RGBW-B-7color Slow, RGBFYL-5013RGBC-B-Q.

Чем больше будет установлено разнообразных мигающих светодиодов, тем интереснее будет гирлянда. Выводы светодиодов гирлянды изолированы прозрачными термоусаживаемыми трубками.

Стабилитрон VD2 (TZMC5V6) припаян непосредственно к выводам светодиода HL12. При самостоятельном изготовлении такой гирлянды аналогичные стабилитроны устанавливают параллельно каждому из светодиодов в случае, если в программе его работы есть режимы с переменной яркостью свечения или когда не светит ни один из кристаллов.

Указанный стабилитрон можно заменить стабилитронами 1N4734A, BZV55C5V6 или другим малогабаритным с номинальным напряжением 5…6 В. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не требует налаживания. При сборке и эксплуатации конструкции следует помнить, что все её элементы находятся под опасным напряжением

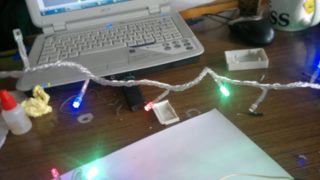

Когда все материалы подготовлены, можно приступать к работе. В первую очередь стоит осуществить соединение лампочек и батареек. Делается это при помощи клея, стоит знать, что длинная ножка диода клеится к плюсовому полю, а короткая – к минусу. После застывания клея необходимо для надежности обмотать источники электроэнергии скотчем.

Модернизируем изделие

Светодиодную гирлянду, рассмотренную ранее, можно модернизировать и дополнить, чтобы сделать ее еще более яркой и привлекательной. Для выполнения работы понадобятся: пластиковые стаканчики одинакового размера, скотч, ножницы, клей, краски или цветная бумага.

На первом этапе работ необходимо разрезать один из стаканчиков, чтобы использовать его в качестве шаблона. В соответствии с ним вырезаются заготовки цветной бумаги. Эти заготовки клеятся на пластиковые стаканчики. Также их можно просто разукрасить.

Далее в донышках стаканов прорезаются отверстия, в которые будут вставляться светодиоды, после необходимо закрепить их при помощи тонких полосок скотча. Теперь гирлянды на светодиодах преобразились и стали создавать еще более яркую атмосферу праздника.

Используя такие стаканчики можно изготовить украшение, которое будет работать на батарейках, ведь источники электроэнергии легко прячутся внутри изделия. Процесс работ крайне прост, необходимо подключить светодиоды к батарейкам и поместить их внутрь декоративных стаканов. После все элементы крепятся к какому-нибудь тросику для соединения в целую гирлянду. В этом случае, как и в первом, при выходе из строя одного из элементов вся световая лента продолжит функционировать.

На крайняк можно подключить эти ленты как сказал Маэстро или к ибп для led добавив регулировку напряжения под типу бп. что бы в глаза не било.
Или соединить последоватеьно по две ленты. По идее будут гореть тусклее.

простые интересные РАДИОСХЕМЫ сделанные своими руками

• SHEMAFORUM
• ELWO
• 2SHEMI
• БЛОГ
• СХЕМЫ
  • РАЗНЫЕ
  • ТЕОРИЯ
  • ВИДЕО
  • LED
  • МЕДТЕХНИКА
  • ЗАМЕРЫ
  • ТЕХНОЛОГИИ
  • СПРАВКА
  • РЕМОНТ
  • ТЕЛЕФОНЫ
  • ПК
  • НАЧИНАЮЩИМ
  • АКБ И ЗУ
  • ОХРАНА
  • АУДИО
  • АВТО
  • БП
  • РАДИО
  • МД
  • ПЕРЕДАТЧИКИ
  • МИКРОСХЕМЫ
• ФОРУМ
  • ВОПРОС-ОТВЕТ
  • АКУСТИКА
  • АВТОМАТИКА
  • АВТОЭЛЕКТРОНИКА
  • БЛОКИ ПИТАНИЯ
  • ВИДЕОТЕХНИКА
  • ВЫСОКОВОЛЬТНОЕ
  • ЗАРЯДНЫЕ
  • ЭНЕРГИЯ
  • ИЗМЕРЕНИЯ
  • КОМПЬЮТЕРЫ
  • МЕДИЦИНА
  • МИКРОСХЕМЫ
  • МЕТАЛЛОИСКАТЕЛИ
  • ОХРАННЫЕ
  • ПЕСОЧНИЦА
  • ПРЕОБРАЗОВАТЕЛИ
  • ПЕРЕДАТЧИКИ
  • РАДИОБАЗАР
  • ПРИЁМНИКИ
  • ПРОГРАММЫ
  • РАЗНЫЕ ТЕМЫ
  • РЕМОНТ
  • СВЕТОДИОД
  • СООБЩЕСТВА
  • СОТОВЫЕ
  • СПРАВОЧНАЯ
  • ТЕХНОЛОГИИ
  • УСИЛИТЕЛИ

Насколько я знаю, эта гирлянда должна мерцать по проекту, так сказать- световые илюминации. или я путаю?
Для регулировки rgb лент существует специальный контроллер, а тут обычная дешовая новогодняя моргалка. Берут большие сомнения что там светодиоды стоят.

На крайняк можно подключить эти ленты как сказал Маэстро или к ибп для led добавив регулировку напряжения под типу бп. что бы в глаза не било.
Или соединить последоватеьно по две ленты. По идее будут гореть тусклее.

Добавлено (30.07.2019, 18:36)
———————————————
это бонус. К световым эффектам. можно убрать пульсации, если вместо тиристоров прилепить полевики и . а можно тупо заказать там же кой- нить контроллер, с пультом! И продавану четко обозначить свои желания

Гирлянда состоит из двадцати двухцветных двухвыводных светодиодов, которые включены последовательно. При этом необходимо, что бы все светодиоды были подключены в одинаковой полярности, только в этом случае гирлянда будет светиться каким-то одним из двух цветов.

Сейчас светодиоды бывают двухцветные,с двумя выводами, цвет свечения которых зависит от направления тока через светодиод, практически в одном корпусе два светодиода, красный и зеленый, включенные встречно-параллельно. Такие светодиоды используются в аппаратуре как индикаторные режима включено / выключено. Стоят они не дорого, а светятся достаточно ярко, так что из них вполне можно сделать гирлянду для домашней ёлочки.

Гирлянда состоит из двадцати двухцветных двухвыводных светодиодов, которые включены последовательно. При этом необходимо, что бы все светодиоды были подключены в одинаковой полярности, только в этом случае гирлянда будет светиться каким-то одним из двух цветов.

На рисунке 1 показана схема автомата для управления гирляндой. Автомат периодически переключает направление тока через гирлянду и гасит её, таким образом, гирлянда мигает и меняет цвет.

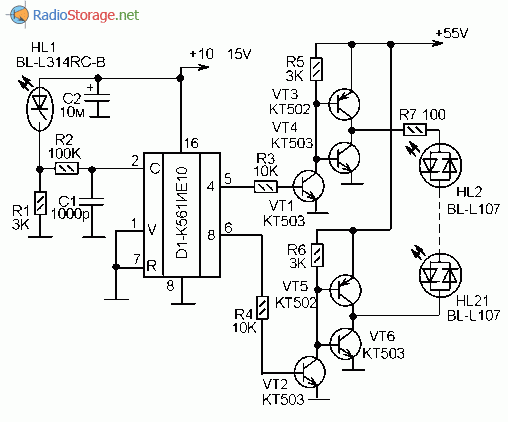

Рис.1. Принципиальная схема управления гирляндой на двухцветных светодиодах.

Схема очень проста, состоит из источника тактовых импульсов на мигающем светодиоде Hl1, двоичного счетчика D1 и двухтактного мостового транзисторного ключа. Аналогичной схемы транзисторные ключи используются в аппаратуре радиоуправления и робототехники для управления микро-электродвигателями.

Если на базу VT1 подать логическую единицу, а на базу VT2 — ноль, то транзисторы VTЗ и VT6 откроются и гирлянда через резистор R7 подключится к плюсу питания, а нижний, по схеме, вывод НL21 -к минусу питания. Допустим, в таком включении цвет свечения будет красным.

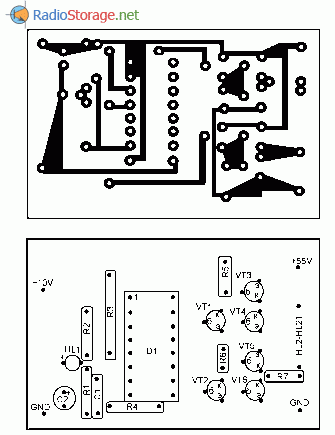

Рис.2. Печатная плата для гирлянды на двухцветных светодиодах.

Если на базу VT2 подать логическую единицу, а на базу VT1 — ноль, то транзисторы VT4 и VT5 откроются и гирлянда через резистор R7 подключится к минусу питания, а нижний, по схеме, вывод НL21 — к плюсу питания. Направление тока через гирлянду изменится, и она будет светиться зеленым цветом. В состоянии, когда на базы VT1 и VT2 поступают одинаковые уровни, ток через гирлянду не течет, и она не светится.

Базы VT1 и VT2 через резисторы R3 и R4 подключены к двум соседним выходам двоичного счетчика D1. На вход счетчика поступают импульсы от тактового генератора, сделанного на основе мигающего светодиода HL1.

Во время работы мигающего светодиода ток через него меняется он нуля до некоторого значения, ограниченного резистором R1, в результате на резисторе R1 образуются импульсы с частотой мигания мигающего светодиода (1,5-2 Гц). Кроме основных импульсов имеются и некоторые помехи, напоминающие дребезг контактов, хотя контактов там нет. Эти помехи подавляет цепь К2-С1.

И так, импульсы поступают на вход счетчика D1 и состояние его выходов меняется следующей повторяющейся последовательностью: 00, 01, 10, 11. То есть, когда «00» гирлянда не светится, когда «01» светится одним цветом, когда «10» светится другим цветом, и когда «11» опять не светится. То есть, зажигается одним цветом, меняет цвет, гаснет и снова зажигается.

Гирлянда состоит из 20-ти светодиодов, но количество светодиодов может быть и любым другим. От количества светодиодов в гирлянде зависит напряжение питания гирлянды, которое должно быть как минимум на 10% больше суммарного напряжения падения всех светодиодов (одного цвета). То есть, если 20 светодиодов по 2,5V, то напряжение питания должно быть не ниже 55V.

Напряжение питания микросхемы может быть от 10 до 15V. Кроме показанных на схеме, можно использовать практически любые аналогичные светодиоды. HL1 — любой мигающий одноцветный с напряжением падения 1,5-2,5V, НL2-НL21 — двухцветные двухвыводные. Монтаж выполнен на печатной плате, показанной на рисунке 2.

Аналогичное устройство можно сделать и на других микросхемах. На рисунке 3 показана схема на основе микросхемы К561ИЕ8. Работает она аналогичным образом, только быстрее, так как переключение гирлянды происходит с частотой мигания мигающего светодиода (в схеме на рис.1 переключение в четыре раза медленнее).

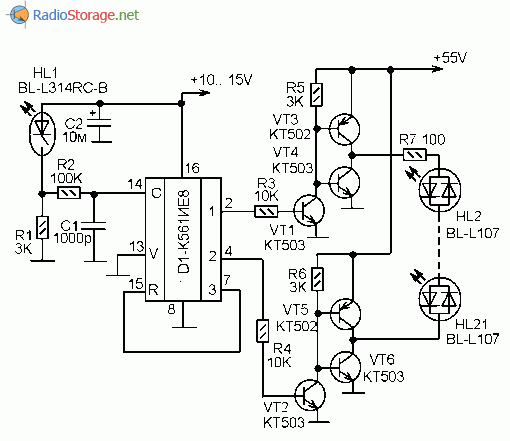

Рис. 3. Схема двухцветной светодиодной гирлянды на микросхеме К561ИЕ8.

Микросхема К561ИЕ8 считает до трех, а затем обнуляется за счет соединения её выхода «3» с входом сброса «R». Может быть и вариант на основе популярной микросхемы К561ТМ2, это два D-триггера. Как известно, D-триггеры являются «элементарными кирпичиками» двоичных счетчиков и из двух D-триггеров можно сделать двухразрядный двоичный счетчик. Вот именно такая схема показана на рисунке 4.

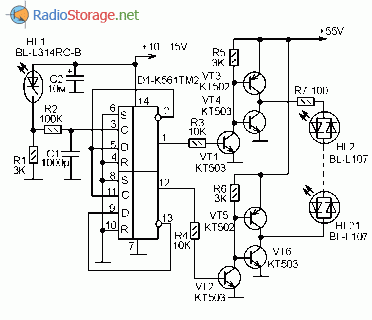

Рис. 4. Схема двухцветной светодиодной гирлянды на микросхеме К561ТМ2.

D-триггеры микросхемы К561ТМ2 включены двухразрядным двоичным счетчиком, а базы транзисторов VT1 и VT2 подключены к прямым выходам этих триггеров.

Рис.5. Схема двухцветной светодиодной гирлянды на транзисторах.

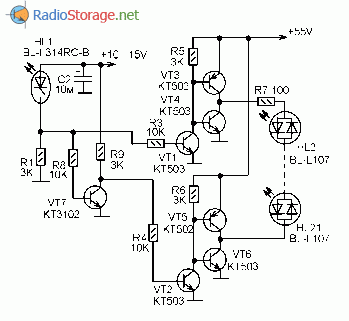

Ну и в заключение, схема вообще без микросхем, — рис.5. Здесь импульсы от мигающего светодиода поступают непосредственно на базу VT1 и через инвертор на VT7, на базу VT2. Таким образом, на базы VT1 и VT2 приходят противофазные сигналы. Гирлянда не будет мигать, — только периодически менять цвет.

Описание устройства

Елочная гирлянда на светодиодах выполнена на элементах микросхемы К561ЛА7 и создает световой эффект перемещения или мерцания.

В канун Нового года предлагается изготовить несложную, бюджетную гирлянду на светодиодах, для небольшой новогодней елочки.

Описание устройства

Предлагаемое устройство «Елочная гирлянда» выполнено на основе кольцевого генератора на элементах одной микросхемы К561ЛА7 и трех транзисторах. В зависимости от расположения гирлянд, устройство создает оригинальный световой эффект перемещения, вращения или мерцания цепочек огоньков. Скорость переключения гирлянд возможно регулировать. Схема устройства показана на фото 2.

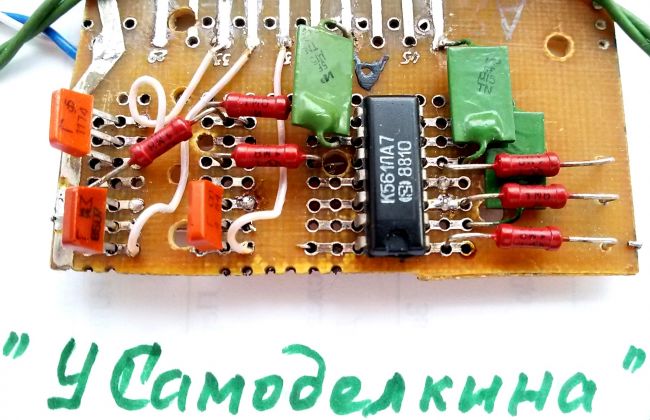

Фото 3 Плата гирлянды на светодиодах. К точкам А, Б, В платы и общему проводу подключены три гирлянды по 3 — 4 светодиода. После включения питания и перехода устройства в установившийся режим, гирлянды поочередно вспыхивают, в результате чего создается эффект движения огоньков.

Фото 4 Сборка гирлянды на светодиодах.

Изготовление устройства

Все резисторы устройства — МЛТ-0.125 или другие малогабаритные, транзисторы — любые из серии КТ315. Светодиоды должны быть одного типа и одного цвета свечения, например, красного или зеленого. Вместо микросхемы К561ЛА7, при необходимости, можно использовать микросхему К561ЛЕ5. При применении на елке навершия, можно установить в него постоянно горящую четвертую гирлянду, аналогично подключив ее к точке «Г». При использовании в гирлянде 4-х светодиодов, ограничительные сопротивления R4 – R6, можно исключить.

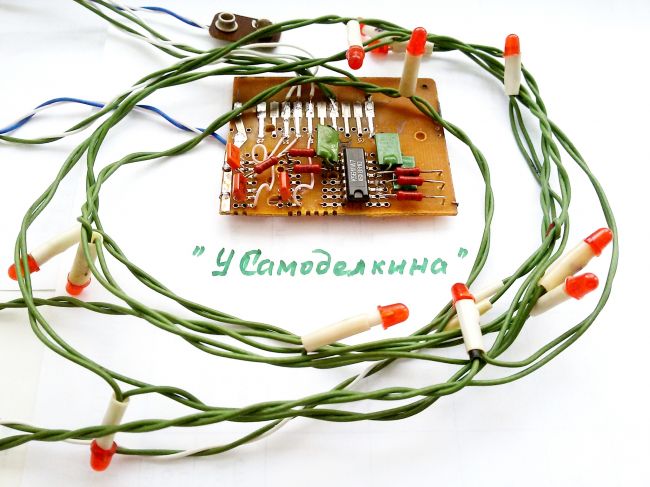

Фото 5 Общий вид гирлянды на светодиодах.

Внутри своя плата с модулем ESP8266.

Адресные светодиоды позволяют делать очень красивые ёлочные гирлянды, где каждый «огонёк» управляется независимо, меняя цвет и яркость. Эффекты и анимация такой гирлянды выглядят очень интересно.

Мне удалось найти в Москве готовые адресные гирлянды, которые можно использовать не только в новый год, но и в течение всего года.

Год назад я показывал видео работы первой адресной гирлянды Twinkly. Посмотрел, не появилось ли чего-то нового и интересного за год. В больших магазинах продают всё ту же Twinkly и цены варьируются от 6 до 14 тысяч рублей (а ещё появилось несколько мошеннических сайтов, где эту гирлянду якобы продают за 2000 руб).

Других готовых решений нет даже на Aliexpress. И тут я нашёл кустаря-одиночку в Москве, который разработал и выпустил свой контроллер и продаёт его и готовые гирлянды. Я познакомился с ним, купил у него четыре гирлянды и изучил их.

Общее представление об эффектах можно получить из этого видео:

https://www.youtube.com/watch?v=gh5yDKjhrik
Гирлянда с контроллером Kitls может состоять из 50-300 адресных светодиодов. Она управляется сенсорной кнопкой, ИК-пультом и по Wi-Fi со смартфона или компьютера. В контроллер «зашито» 30 эффектов, режим освещения, режим светового будильника. Можно включить циклическую смену всех эффектов или один любой эффект. Есть регулировка яркости и скорости смены эффектов.

Основная идея в том, что гирлянду можно использовать в качестве источника освещения и светового будильника в течение всего года, а на новогодние праздники она превращается в красивую ёлочную гирлянду.

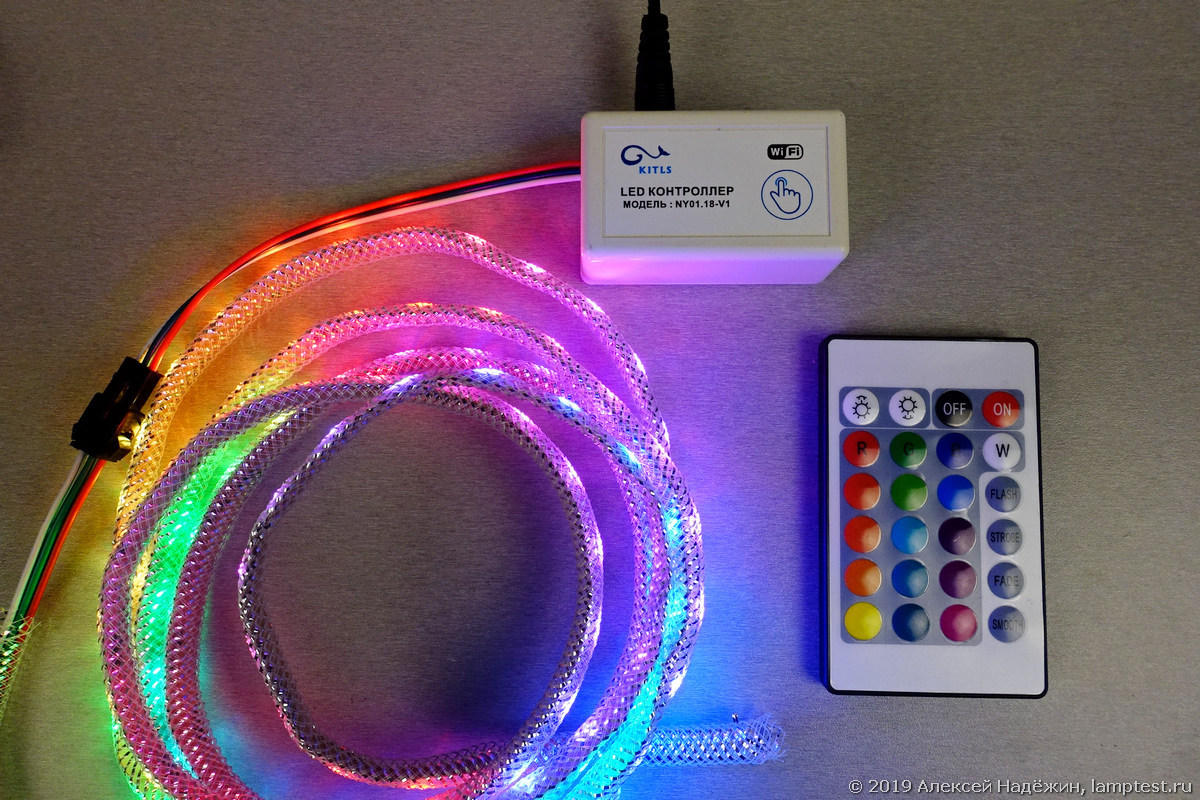

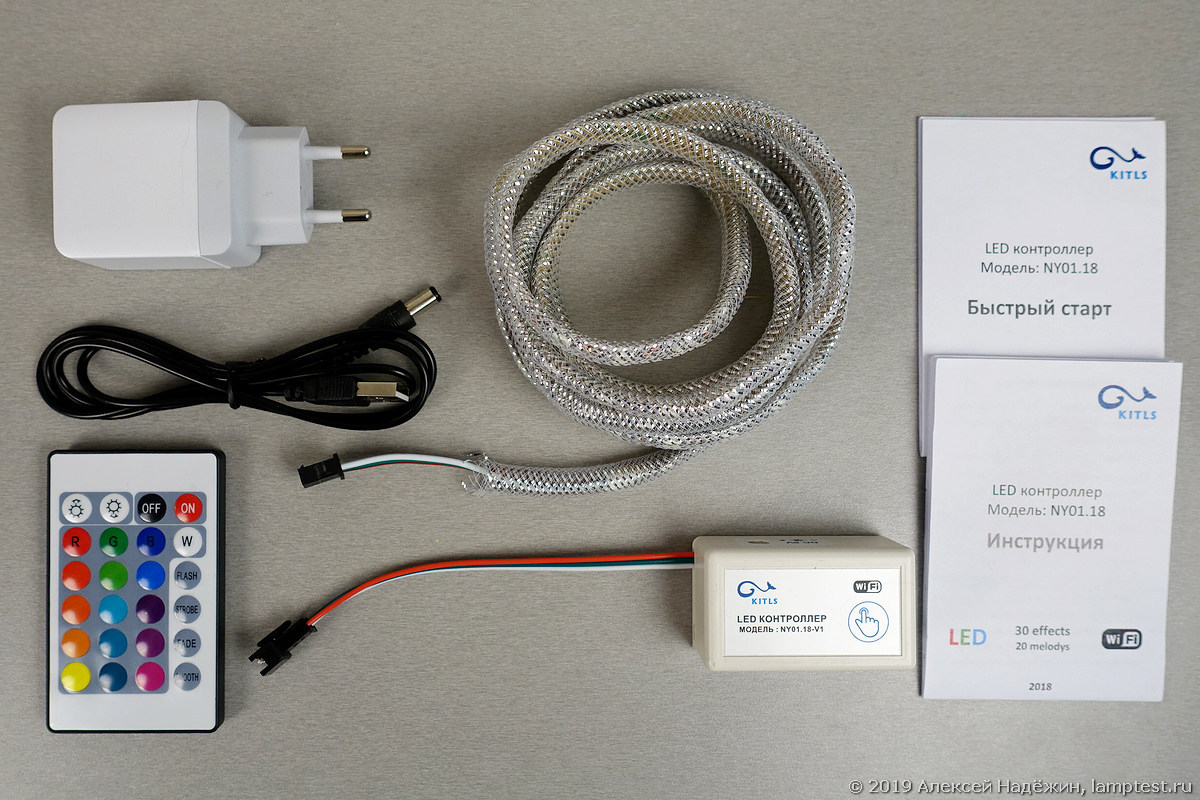

В готовый набор входит контроллер, гирлянда из 18-мм светодиодов WS2811 или лента со светодиодами WS2812B, помещённая в блестящую пластиковую плетёную трубку, источник питания (пятивольтовая двухамперная зарядка от смартфона), пульт (опционально), две инструкции. Все компоненты соединяются разъёмами.

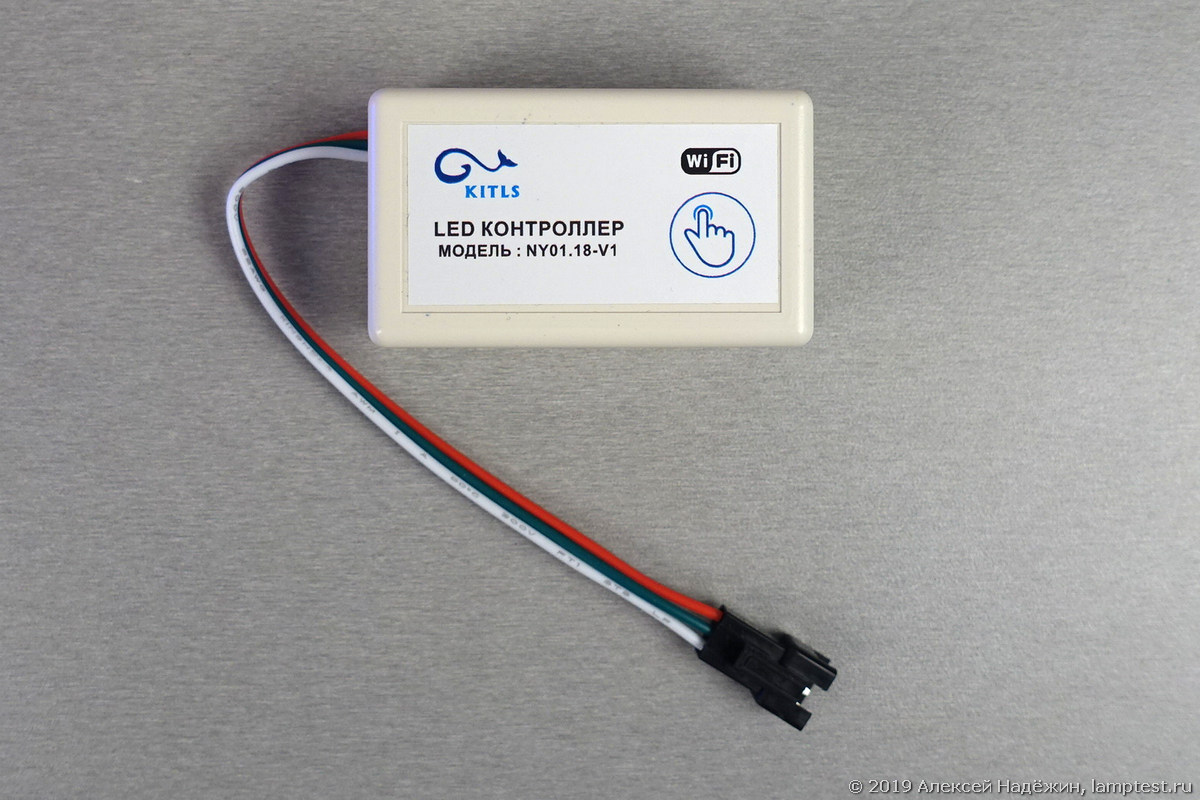

Контроллер — маленькая коробочка с проводом, к которому подключается гирлянда, разъёмом питания, сенсорной кнопкой и датчиком пульта.

Внутри своя плата с модулем ESP8266.

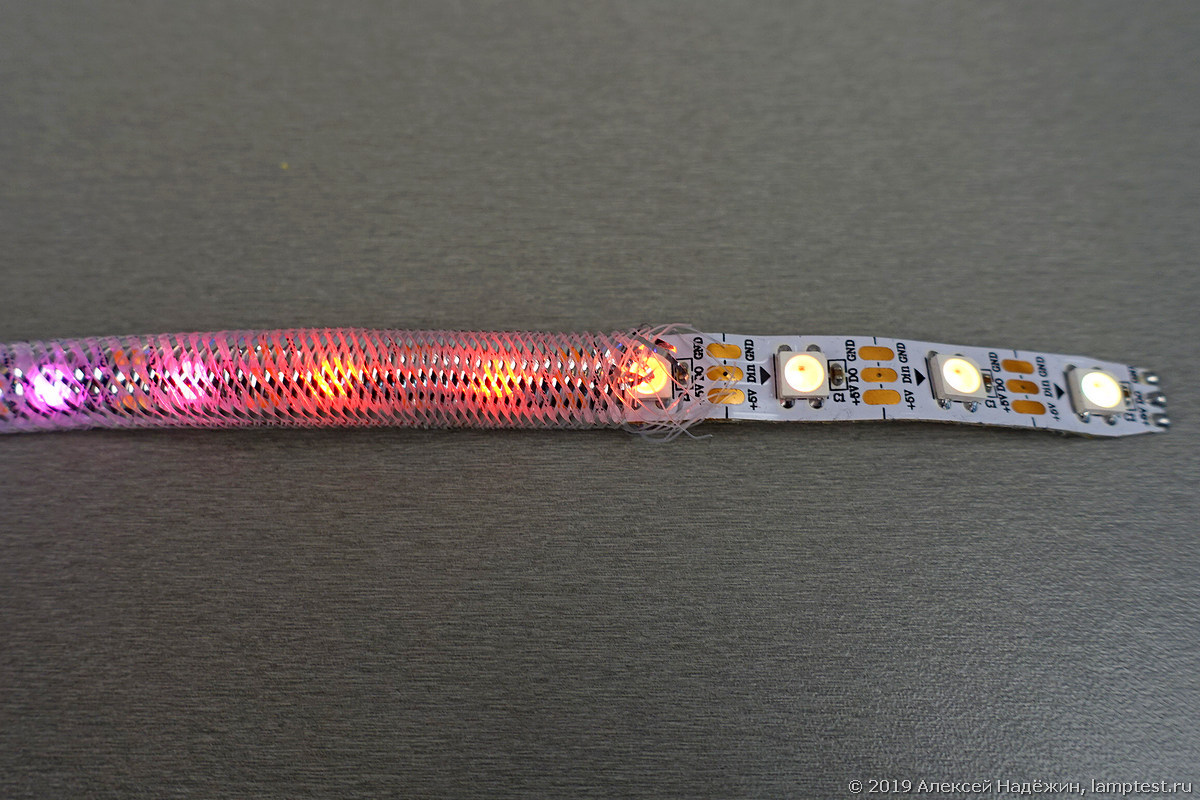

Гирлянда в виде ленты может содержать 60 или 30 светодиодов на метр.

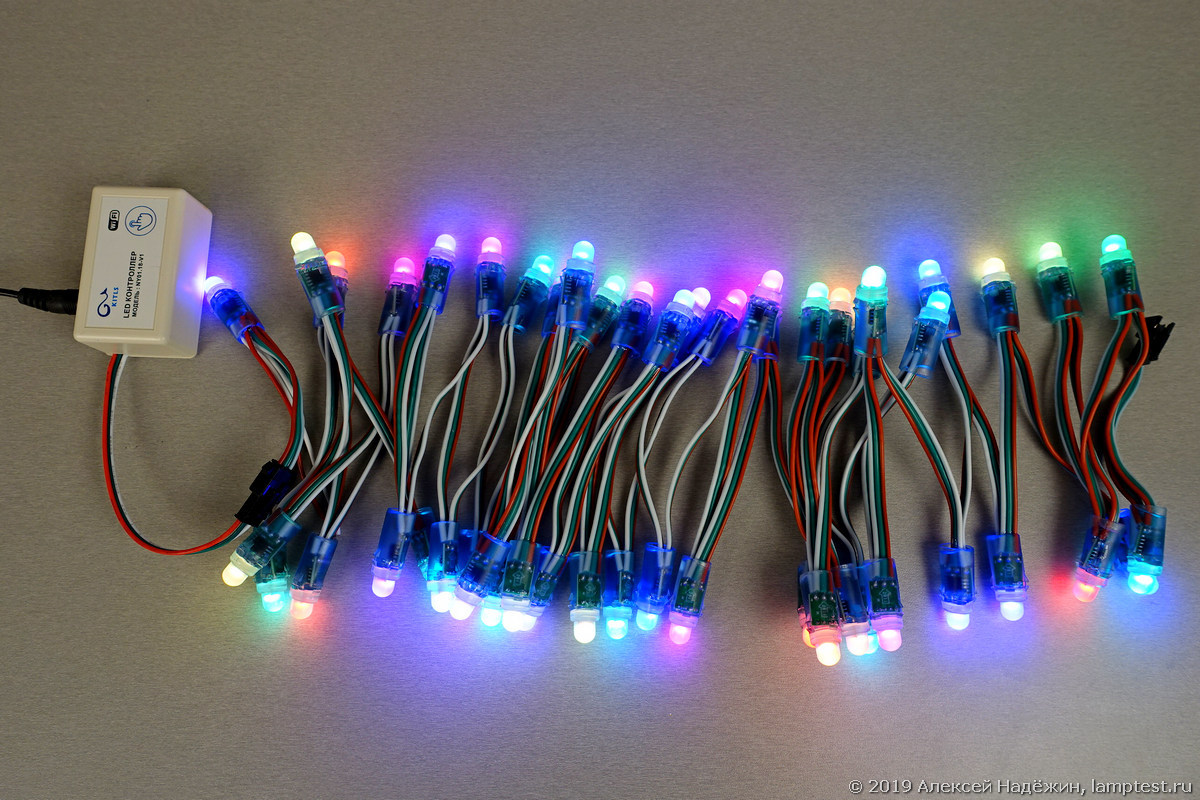

Гирлянда в виде отдельных светодиодов содержит 50 светодиодных модулей 12 мм (но можно подключить ещё 50, соединив разъёмами две гирлянды).

При включении после загрузки контроллера гирлянда один раз мигает жёлтым светом. Одиночное прикосновение к сенсору на корпусе контроллера включает режим жёлтой подсветки. Двойной клик по сенсору запускает режим циклической смены всех эффектов. Повторный двойной клик позволяет зафиксировать текущий эффект. Ещё один двойной клик продолжает перебор эффектов. Тройной клик включает режим белого света. Одинарный клик во время работы гирлянды выключает её.

Инфракрасный пульт даёт возможность расширенного управления.

Кнопки ON, R, G, B, W включают желтый, красный, зелёный и белый цвет соответственно.
Кнопки яркости меняют яркость гирлянды во всех режимах.
Кнопка FLASH включает режим перебора всех эффектов.
Кнопка OFF выключает гирлянду.
Остальные 15 кнопок включают 15 разных эффектов.

После перезагрузки контроллер подключится к домашней сети (признаком этого является исчезновение Wi-Fi сети Kitls_LED1). Управлять им можно с помощью браузера на любом устройстве (смартфоне, планшете или компьютере).

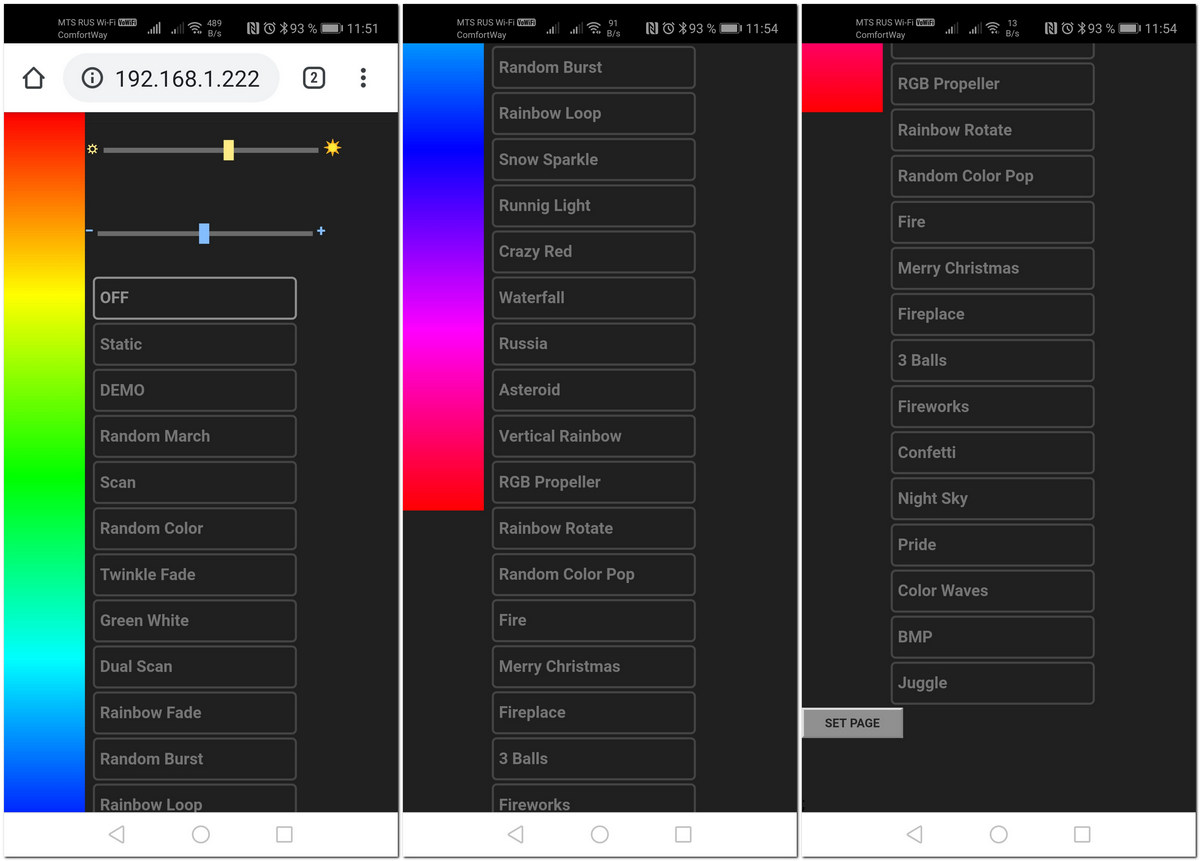

Вводим в строке адреса 192.168.1.222 и попадаем на экран выбора эффектов. Здесь можно настроить яркость и скорость смены эффектов, включить режим освещения (Static) и выбрать его цвет, включить режим перебора эффектов (Demo) или выбрать один из тридцати эффектов.

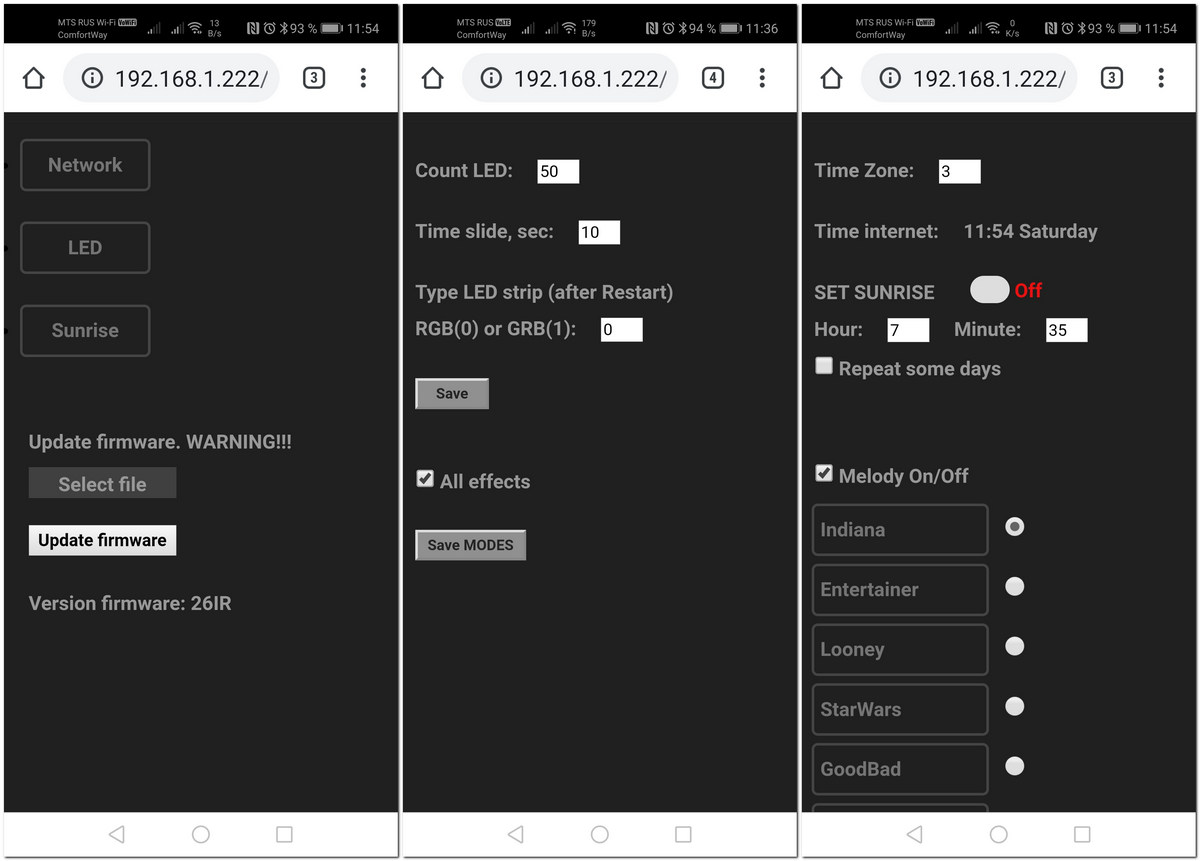

Кнопка «Set page» открывает страницу настроек. Здесь можно обновить прошивку, настроить тип подключенной гирлянды (количество светодиодов, тип управления, и время работы каждого эффекта при их смене в режиме Demo). В режиме настройки светового будильника задаётся время и дни срабатывания будильника, время «рассвета» (плавного нарастания яркости перед сигналом), включение сигнала и выбор мелодии.

Видео работы гирлянд от создателя контроллера Kitls.

Две независимые гирлянды на лентах на одной ёлке.
