Принцип работы инверторного генератора

Весной-летом систему можно дополнить солнечными панелями, благо почти все для этого есть. И тогда генератор вообще в этот период заводиться не будет. А вот осенью-зимой, при постоянном автономном проживании, эта система, просто незаменима. Даже если есть ветра и есть ветряк.

Описанная выше связка (инвертор ген + МАП HYBRID + САП) практически идеальная, качественная система для полной автономии и в ней есть элементы новизны.

Дополнительное повышение качества генерируемого тока обеспечивается цепями обратной связи, которые подключены к системе управления и отслеживают параметры тока на выходе.

Инверторные генераторы предназначены для автономного питания потребителей, чувствительных к значительным перепадам напряжения и других параметров тока.

Как и любой другой генератор, инверторный состоит из двух основных блоков: двигателя и, собственно, генератора.

Двигатели инверторных генераторов ничем не отличаются от остальных. Это такие же дизельные или бензиновые силовые установки с автоматизированным воздушным охлаждением. Но в отличие от других типов электрогенераторов, инверторные также оснащаются дополнительным средствами для подготовки тока:

• выпрямитель, который преобразует переменный ток в постоянный;
• котроллер вырабатываемого тока, который управляет системой мощных ключей на транзисторах или тиристорах;
• преобразователь модулирует постоянный ток обратно в переменный, но с более качественной частотой и амплитудой колебаний.

Дополнительное повышение качества генерируемого тока обеспечивается цепями обратной связи, которые подключены к системе управления и отслеживают параметры тока на выходе.

Поэтому генераторы такого типа широко применяются для питания электронного оборудования в медицинских, образовательных и других учреждениях, где широко применяются компьютеры и другая электроника.

Уважаемые покупатели, мы продолжаем подробно знакомить вас с продукцией нашего магазина. Сегодня мы расскажем про инверторные генераторы. В нашем интернет-магазине доступны три модели от компании Ergomax.

Уважаемые покупатели, мы продолжаем подробно знакомить вас с продукцией нашего магазина. Сегодня мы расскажем про инверторные генераторы. В нашем интернет-магазине доступны три модели от компании Ergomax.

Принцип работы.

Подключая технику с цифровым генераторам вы можете быть спокойны, никаких скачков напряжения, никаких отключений или поломок. Напряжение от инверторного генератора всегда будет стабильным на всем протяжении работы. Таким образом, мы гарантируем вам, что с подключаемой техникой ничего не произойдет.

Преимущества инверторных генераторов.

После выпрямителя напряжение проходит фильтр на конденсаторах, который сглаживает пульсации до свойств постоянного напряжения. Конденсаторы по своей конструкции подобраны для стабильной работы, на напряжение более 400 В. Напряжение для емкостей подобрано с запасом, чтобы исключить действие импульсов 220 вольт. Размер емкости конденсаторов определяют по мощности потребителей. Обычно она равна 470 мкФ, для 1-го конденсатора.

В полевых условиях оптимальным вариантом получения электроэнергии является использование автономного прибора. Его конструкция довольно простая. Автономное устройство состоит из двигателя и подключенного к нему генератора. Двигатель можно использовать любого вида и мощности.

Он вращает ротор генератора тока, на выходе создается напряжение. Свойства и параметры питания определяют характеристиками генератора и мотора. На качество электроэнергии влияет функционирование двигателя. При увеличении количества оборотов вала двигателя повышается напряжение на выходе генератора. Есть и зависимость обратного типа. При возрастании нагрузки потребителя ток запуска увеличивается, это влияет на свойства энергии и на работу двигателя.

Создание резерва питания электрическим током сегодня сохраняют популярность. Для этого производители изготавливают генераторы электроэнергии разных типов и производительности. Среди разных исполнений таких устройств большое место уделяется элитным моделям, которые действуют по принципу создания энергии высокого качества.

Для повышения качества электрического тока в устройства внедряются инверторные преобразователи свойств электроэнергии. Они называются – инверторные генераторы. Наиболее популярные модели для населения имеют мощность 0,8-3 киловатт. Приводной двигатель может работать на газе, бензине или дизельном топливе.

Конструктивные особенности инверторного генератора

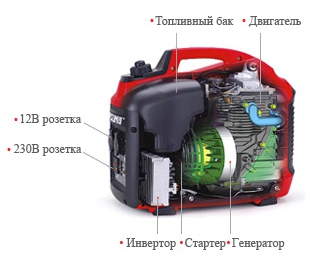

Инверторные генераторы состоят из:

• Двигатель.
• Генератор.
• Инвертор.
• Клеммы для выхода тока.
• Регуляторы управления.

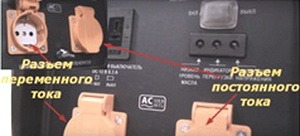

Для включения бытовых устройств применяется обычный вывод по трем контактам розетки на 220 В.

Кроме переменного тока, устройство выдает ток постоянный, используемый для различных целей, зарядки аккумуляторов автомобилей. Инверторные генераторы укомплектованы зажимами для включения зарядки постоянным током.

При подключении нагрузки, превышающей допустимую величину, срабатывает защита, и отключает цепь питания. Защита также осуществляет контроль за техсостоянием двигателя, например, когда уровень масла достиг нижнего предела. Поэтому необходимо контролировать его уровень и вовремя производить доливку. Обычно инверторные генераторы работают в паре с 4-тактным двигателем с верхними клапанами.

Принцип действия

Двигатель приводит в действие простой генератор, который образует электроэнергию формы синуса. Поток энергии поступает на выпрямитель из силовых диодов с мощными радиаторами для охлаждения. В итоге на выходе выпрямителя образуется переменное напряжение.

После выпрямителя напряжение проходит фильтр на конденсаторах, который сглаживает пульсации до свойств постоянного напряжения. Конденсаторы по своей конструкции подобраны для стабильной работы, на напряжение более 400 В. Напряжение для емкостей подобрано с запасом, чтобы исключить действие импульсов 220 вольт. Размер емкости конденсаторов определяют по мощности потребителей. Обычно она равна 470 мкФ, для 1-го конденсатора.

На инвертор приходит уже стабильный выпрямленный ток, из которого получается качественное напряжение промышленной частоты. Для действия инвертора созданы специальные техпроцессы. Оптимальной формой сигнала стали схемы моста с трансформатором.

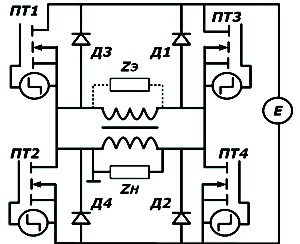

Главным элементом, который образует качественную синусоиду, является ключ на транзисторах IGBT. Для создания тока синусоидальной формы применяется метод образования периодичности модуляций широтно-импульсного вида. Каждый полупериод синусных колебаний образуется путем работы пары транзисторов в виде импульсов высокой частоты определенной амплитуды, которая меняется по синусоидальному закону. Итоговое выравнивание графика синуса и сглаживание импульсов осуществляется фильтром высокой частоты.

Блок инвертора преобразует электроэнергию, созданную генератором, в стабильную постоянную величину с качественными свойствами. Инверторный блок контролируется управляющей системой путем обратной связи, учитывая величину нагрузки и работу двигателя. С катушек генератора приходит ток, который далеко не подходит по своим свойствам к номинальной величине. Этой особенностью отличаются инверторные генераторы от других конструкций.

Применение

Использование инверторных генераторов дает возможность превзойти обычные генераторы по следующим факторам:

• Они имеют высокую степень экономии из-за автонастройки количества оборотов мотора при работе и обеспечении оптимального режима по размеру нагрузки. Чем выше нагруженность двигателя, тем скорость его вращения выше. При этом расход топлива контролируется системой управления. У обычных генераторов расход не зависит от нагрузки потребителя.

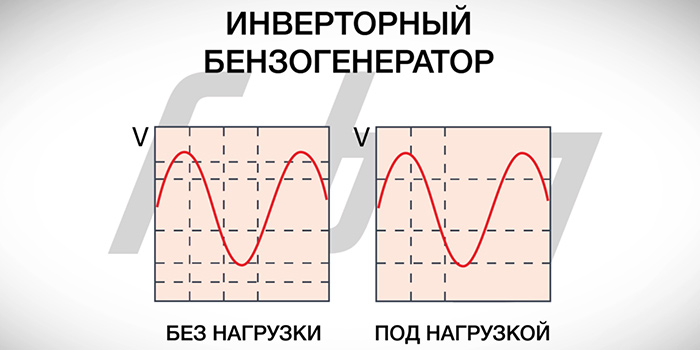

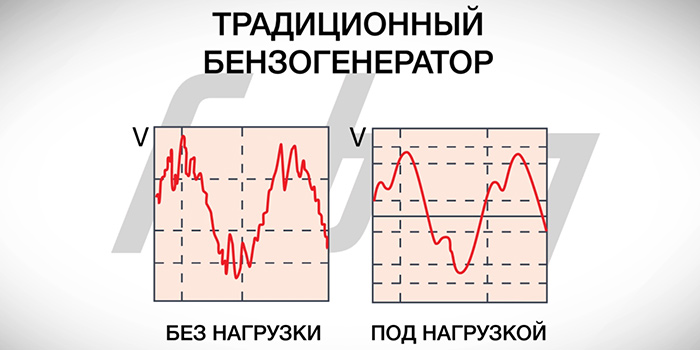

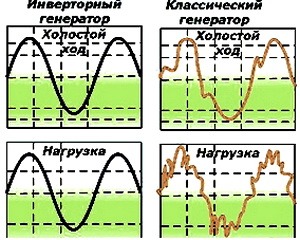

• Генераторы создают идеальную форму синусоиды под нагрузкой. Высококачественное напряжение важно для функционирования чувствительных устройств.

• Габаритные размеры качественных моделей генераторов имеют компактный корпус, малую массу в сравнении с обычными генераторами при одной мощности.
• Устройства с инверторами очень надежны в работе, изготовители дают двойную гарантию, в отличие от простых образцов.

Режимы применения генераторов с преобразователями:

• Долгая работа при номинальной нагрузке, не выше расчетной мощности выхода.
• Кратковременная перегруженность, не больше 30 минут.
• Запуск мотора и достижение генератором рабочего цикла, при преодолении значительных усилий нагрузки.

Преобразователь может противодействовать значительному размеру нагрузки, но период времени при таком режиме составляет несколькими долями секунды.

Запуск двигателя

Для такой операции нужно выполнить несколько действий. Рассмотрим порядок запуска двигателя на примере модели ER 2000:

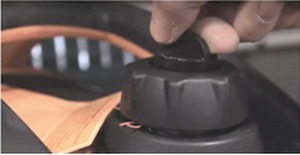

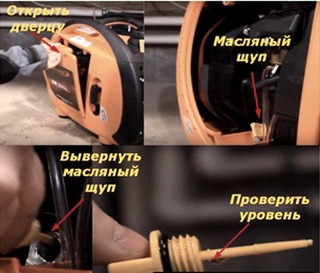

• Проверить наличие и уровень масла в картере. При его отсутствии сработает защита, возможно возникновение неисправностей.

• Залить топливо, без которого невозможна работа двигателя, предварительно открутив крышку бака.
• Открыть клапан на крышке бака.

• Поставить дроссель на «запуск».

• Ручку топливного крана поставить в положение «открыто».

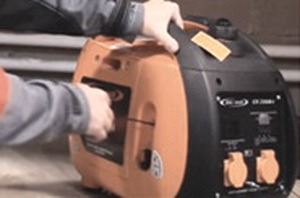

• Произвести запуск двигателя шнуром вручную.

При первом пуске мотора ненадолго загорится лампочка перегруза, далее длительное горение индикатора напряжения режима номинала. Это свидетельствует о нормальных условиях.

После пуска мотора генератор действует на холостом ходу на оптимальных параметрах. Далее, включаем нагрузку потребителя к генератору, подключив любой бытовой прибор. Мощность подключенного устройства не меняет частоту и напряжение на выходе. На экране видно значение мощности потребителя.

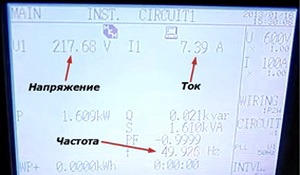

Пробуем подключить к выходу инверторного генератора какое-либо устройство цифрового вида, убеждаемся в том, что происходит нормальное функционирование. На обычных генераторах цифровые устройства имеют сбои в работе из-за ненадлежащего качества питания на выходе.

Советы по безопасной работе

Инверторные генераторы принадлежат к группе аппаратов, применяющих микропроцессоры и сложные электронные детали. Чтобы гарантировать длительную надежную работоспособность генератора, необходимо соблюдать условия эксплуатации, бережно транспортировать и обеспечивать все условия режима температуры и влажности, а также хранения, согласно инструкции.

Если устройство хранится в зимний период в неотапливаемом помещении, то на внутренних деталях может появиться конденсат, который создаст причину неисправностей электронных деталей генератора.

Выбор

Инверторные генераторы стоят гораздо больше, чем обычный генератор. Также, ее работа ограничивается мощностью, которая составляет не более 7 кВт.

К выбору генератора следует подойти обдуманно. Нужно определить, какие требования нужны по качеству напряжения. Для обычных ламп освещения и электроинструмента достаточно иметь простой бензиновый генератор.

Для подключения холодильника, насоса циркуляции для отопления, управляющих контроллеров котлом, работающим на газе, понадобится качественный инверторный генератор.

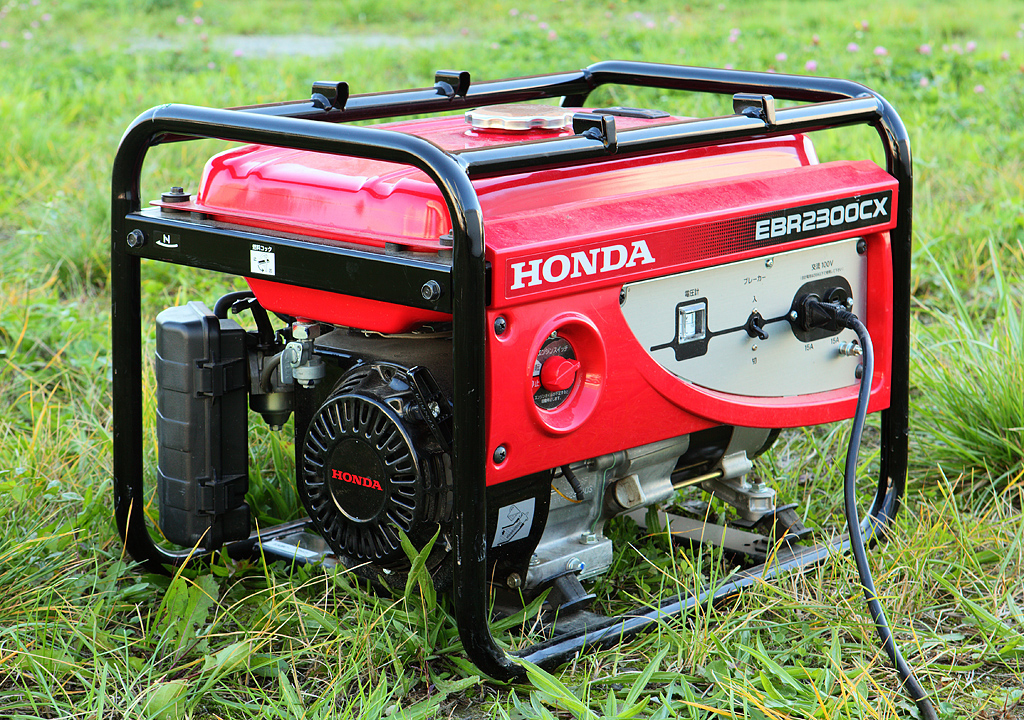

В большинстве случаев обходятся простыми генераторами, тем более, что они дешевы в эксплуатации, и в приобретении. Для ответственных устройств применяют инверторные модели. Они имеют стоимость выше, но вырабатывают качественную электроэнергию.

Габариты: 615х470х500 мм

Габариты: 500х270х460 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 1,6 кВт

Автозапуск (АВР): нет

Габариты: 500х270х460 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 2 кВт

Автозапуск (АВР): нет

Габариты: 400х450х450 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 3,7 кВт

Автозапуск (АВР): нет

Эл. выходы 380/220/12: -/2/- шт

Сила тока розеток 380/220/12: -/16/- А

• Режим ЭКО: мотор подстраивается под нагрузку – экономия топлива и ресурса

Габариты: 400x470x480 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 2 кВт

Автозапуск (АВР): нет

• Для частного дома: высокая мощность и топливный бак на 25 л

Габариты: 615х470х500 мм

Напряжение: 220 В

Мощность номинальная при 220 В: 6,5 кВт

Автозапуск (АВР): опция

Эл. выходы 380/220/12: -/2/- шт

Сила тока розеток 380/220/12: -/16 и 32/- А

Габариты: 440х250х390 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 0,9 кВт

Автозапуск (АВР): нет

• Сниженное потребление топлива – система перевода двигателя в экономичный режим

Габариты: 550х480х460 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 2,8 кВт

Автозапуск (АВР): нет

Эл. выходы 380/220/12: 0/2/1 шт

Сила тока розеток 380/220/12: 0/16/5 А

Габариты: 605х445х485 мм

Напряжение: 220 В

Стартер: ручной стартер/электростартер

Мощность номинальная при 220 В: 4 кВт

Эл. выходы 380/220/12: -/2/- шт

Сила тока розеток 380/220/12: -/16/- А

Габариты: 440х250х390 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 0,7 кВт

Автозапуск (АВР): нет

• Для чувствительной техники – чистая синусоида напряжения на выходе

Габариты: 390х480х420 мм

Напряжение: 220 В

Стартер: ручной стартер

Мощность номинальная при 220 В: 3,2 кВт

Автозапуск (АВР): нет

Эл. выходы 380/220/12: -/2/- шт

Сила тока розеток 380/220/12: -/16/- А

В случае, когда требуется источник автономного электроснабжения для чувствительной техники и электроники, нужно купить инверторный генератор. Это топливная мини-электростанция, которая выдает ток с максимально стабильными параметрами.

Секрет точности

Преимущества

• Стабильная работа подключенных потребителей – качество тока регулируется микропроцессором, никаких скачков или помех возникнуть просто не может.
• Комфорт использования — генератор бензиновый инверторный имеет систему снижения вредных выбросов и шумозащитный кожух, а также компактный корпус и удобные ручки или колесики для транспортировки.
• Экономичный расход топлива благодаря электронному регулированию оборотов двигателя.

Современные инверторные электростанции подключаются к компьютерной технике, электронным приборам, лабораторному и медицинскому оборудованию.

Как выбрать

Для питания одного прибора подойдут модели от 0,7 до 2 кВт, у таких инверторных генераторов цена относительно невысока. Для энергоснабжения нескольких инструментов требуется инверторный бензогенератор мощностью 2-5,5 кВт.

На нашем сайте можно купить инверторные электростанции для дома, дачи, офиса, больницы, стройплощадки или станции.

В данной статье мы расскажем, что собой представляет инверторный генератор, и в чем его преимущество перед другими портативными электростанциями.

Частые отключения электроэнергии портят Вам жизнь, мешают работе или отдыху? Наш обзор познакомит Вас с наиболее популярными моделями генераторов, из которых Вы подберете наиболее подходящую для своих нужд.

Инверторные аппараты отличаются принципом соединения с двигателем. В электростанциях подобного типа, генератор соединяется с мотором напрямую, без включения в эту систему массивного маховика. Благодаря чему сокращается вес электростанции, вплоть до 50% , а также уменьшается габариты оборудования. По такому принципу работает инверторный генератор HONDA EU10I.

Инверторный генератор – электрическая станция, в которой используется инверторная система с регулятором широтоно-импульсной модуляции, для более высокого качества электроэнергии. Специалисты рекомендуют использовать инверторный генератор для подключения электроники или чувствительной техники в отсутствие центрального электроснабжения. Такую электростанцию можно использовать как резервный генератор для дачи, путешествий и мелких ремонтных работ. На сегодняшний день часто покупают инверторный генератор Werk IG-2600.

Основные режимы работы инверторных генераторов:

Принцип работы инверторного генератора состоит в следующем:

1. Вырабатывать высокочастотный переменный ток.

2. Происходит накопление тока в емкостных фильтрах

3. Стабилизируется колебание электроволн

4. При помощи инверторного генератора постоянная энергия из емкостных фильтров преобразуется в переменный ток необходимой частоты и напряжения, который подается пользователю.

Бензиновые электростанции инверторного типа отличаются более экономным режимом работы, например генератор бензиновый инверторный Odwerk GG 1010. Это достигается благодаря наличию инверторной системы зажигания, автоматической регулировке оборотов двигателя, в зависимости от необходимой нагрузки. Устройства оснащены функцией переключения работы двигателя в экономичный режим.

Инверторные аппараты отличаются принципом соединения с двигателем. В электростанциях подобного типа, генератор соединяется с мотором напрямую, без включения в эту систему массивного маховика. Благодаря чему сокращается вес электростанции, вплоть до 50% , а также уменьшается габариты оборудования. По такому принципу работает инверторный генератор HONDA EU10I.

При покупке инверторного аппарата, навсегда исчезнет проблема спонтанного отключения электроэнергии, скачках и перепадах сетевого напряжения. Кроме того большой срок эксплуатации инверторных станций способствует минимизации средств, которые затрачены на проведение ремонтных работ, либо на покупку нового генератора.
