Принцип работы модема

Аналоговый модем предназначен для передачи данных, через телефонную, или выделенную линию, посредством звуковых сигналов. Так как он подключается к телефонной линии, предназначенной изначально для передачи голосовых сообщений, то должен придерживаться принципам работы обычного телефона. Иными словами работает он с телефонной станцией как обычный телефон. Чтобы модем соединился с другим, происходят следующие процессы:

Аналоговый модем предназначен для передачи данных, через телефонную, или выделенную линию, посредством звуковых сигналов. Так как он подключается к телефонной линии, предназначенной изначально для передачи голосовых сообщений, то должен придерживаться принципам работы обычного телефона. Иными словами работает он с телефонной станцией как обычный телефон. Чтобы модем соединился с другим, происходят следующие процессы:

· «снимает трубку» то есть замыкает шлейф. При этом напряжение в телефонной линии падает с 52В до

· Слушает готовность АТС – так называемый « DIAL TONE », частотой 425Гц (для русского стандарта).

· Набирает телефонный номер. Либо при помощи импульсного набора, т.е. замыкается шлейф на короткие промежутки времени. Число коротких промежутков есть цифра набора. Либо при помощи частотного, где от частоты, генерируемой модемом, зависит набранная цифра.

· Телефонная станция принимает цифры, передаваемые модемом и физически, соединяет ваш модем, с другим.

· После посылки цифр, ждёт ответа от модема, на который звонил, сам, посылая частотные сигналы запроса на соединение. Вызываемый модем должен ответить ему тем же.

Ответив, вызываемый «договаривается» об устраивающем их обоих режиме работы. То есть, способе модуляции, скорости передачи, режимах исправления ошибок и сжатия данных и т.д.

Модем- что это такое и зачем он нужен? Оказывается, что когда нам нужно подключить компьютер или планшет к Интернету, то нужно устанавливать модем. Многим будет интересно кратко узнать среди многих нужных цифровых устройств принцип работы модема, и почему он нужен для Интернета.

Модем — что это такое

Так вот, модем модулирует цифровые сигналы исходящие от компьютера или другого цифрового устройства в аналоговые сигналы для обычной медной витой пары телефонной линии и демодулирует входящий аналоговый сигнал и преобразует его в цифровой сигнал для цифрового устройства.(А что мы и делаем в Интернете- у нас есть исходящий и входящий трафик, который стоит денежек).

Таким образом модем, это преобразователь одного (уже отсталого аналогового метода отображения какого- то сигнала в современный цифровой, и наоборот).

Если объяснить популярно, то модуляция это наполнение (подмешивание) в более высокочастотный сигнал, который не несет никакой полезной информации, полезного сигнала, несущего информацию, или смыслового сигнала. В общем, если взять ткань (высокочастотный сигнал), и вырезать ее по лекалам (промодулировать), то можно ее превратить в платье или костюм (сигнал на выходе модема).

Первой компанией, которая занималась обеспечением связи между объектами с использованием устройств, работающих по тому же принципу, что и современные модемы, была AT&T Dataphone Modems в Соединённых Штатах. Дело было в 50-ых годах прошлого века и компания эта была частью SAGE — ПВО системы США.

Виды модемов

Модемы бывают разные. Ну, не зелёные и красные, конечно (хотя можно и раскрасить). Они делятся на следующие группы:

по исполнению модемы бывают внутренние и внешние, по принципу работы — аппаратные и программные, по типу сети и соединения и по поддерживаемым протоколам передачи данных.

Итак, переходим к более подробному описанию различных модемов.

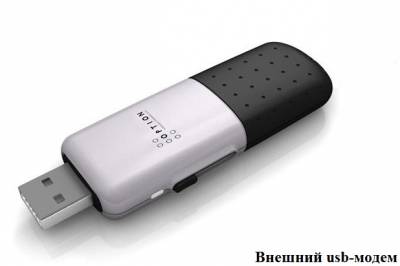

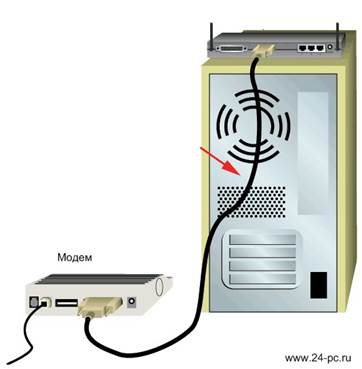

Внешние модемы подключаются к компьютеру через COM-, LPT-, USB- или Ethernet-порты. Такие модемы обычно имеют отдельный блок питания. Внутренние же модемы дополнительно устанавливаются внутрь системного блока или ноутбука. Их расположение — это слоты ISA, PCI, PCI-E, PCMCIA, AMR/CNR. Не следует путать внутренние и встроенные модемы. Последние являются составной частью устройства, а встроенные — нет.

В аппаратных модемах все операции по преобразованию сигнала и поддержке физических протоколов обмена производятся встроенным в модем вычислителем. Кроме этого, в аппаратном модеме имеется постоянное запоминающее устройство, в котором записана микропрограмма, управляющая модемом.

Программные модемы отличаются от аппаратных тем, что все операции по кодированию сигнала, контролю ошибок и управлению протоколами реализованы программно и производятся центральным процессором компьютера. В модеме располагаются только входные/выходные аналоговые цепи и преобразователи, а также контроллер интерфейса, например USB. Существуют также полупрограммные модемы, в которых функции кодирования/декодирования разделены между модемом и компьютером.

— стоечные модемы вставляются в специальную модемную стойку, повышающую удобство эксплуатации, когда число модемов переваливает за десяток.

1)по исполнению (размещение модема по отношению к компьютеру):

— внутренние — вставляются в компьютер как плата расширения;

— настольные (внешние) имеют отдельный корпус и размещается рядом с компьютером, соединяясь кабелем с портом компьютера;

— модем в виде карточки миниатюрен и подсоединяется к портативному компьютеру через специальный разъем;

-портативный модем схож с настольным модемом, но имеет уменьшенные размеры и автономное питание;

— стоечные модемы вставляются в специальную модемную стойку, повышающую удобство эксплуатации, когда число модемов переваливает за десяток.

— асинхронный модем может выполнять только передачу по аналоговой телефонной сети и работает только с асинхронными коммуникационными портами терминальных устройств;

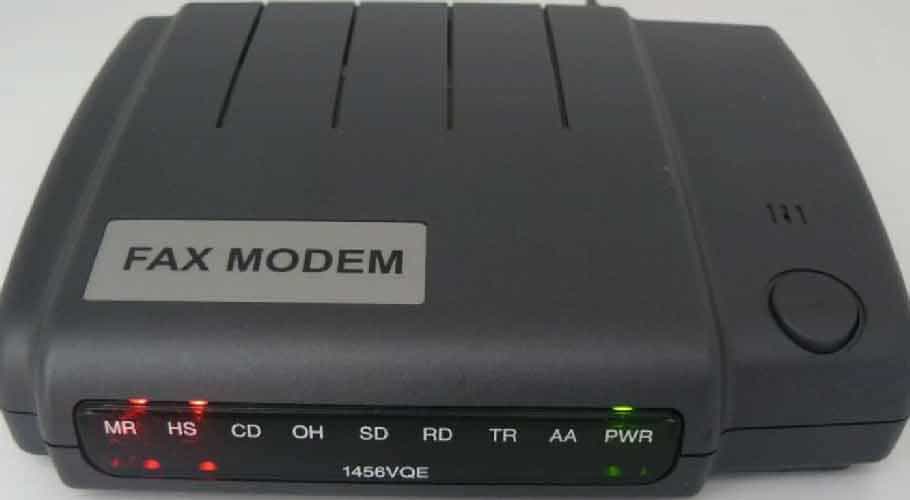

— факс модем — это классический модем с добавленной факс возможностью, что позволяет обмениваться факсами с факс аппаратами и другими факс модемами;

— голосовой модем — это модем способный не только выполнять функции факс-модема, но и принимать из телефонной сети голосовые сообщения, записывая их в файл;

— модем с подстраховкой выделенной линии коммутируемой — эти модемы используются, когда требуется надежность связи. У них имеется два независимых входа для линии (Один соединяется с выделенной линией, а второй — с коммутируемой);

— SVD модем (Simultaneous Voice and Data — одновременно голос и данные) позволяют одновременно ( а не чередуя) с передачей данных вести разговор с помощью телефонной трубки, подключенной к модему;

— радио модем использует эфир как среду передачи вместо телефонных проводов;

— сетевой модем — это модемы со встроенным сетевым адаптером локальной сети для совместного использования в локальной сети;

— кабельный модем — эти модемы позволяют использовать для передачи каналы кабельного телевидения и др.

3) Модемы также характеризуются скоростью передачи данных. Она измеряется в bps (бит в секунду) и устанавливается фирмой- производителем в 2400, 9600, 14400, 16800, 19200, 28800, 33600, 56000 bps.

Одной из характеристик модема является его адаптивность к российским телефонным сетям, с низким качеством связи. В общем алгоритм работы модемов зависит от типа модема, от того по каким протоколам работает модем, от типов линий и др.

При установке соединения два модема автоматически «договариваются» между собой о максимально возможной для обоих скорости передачи и выборе коммуникационного протокола. Более быстрый модем может связаться с медленным, наладив уменьшенную скорость передачи.

Модем – это сокращение от модулятор-демодулятор, устройство для преобразования данных в звуковые сигналы для передачи по телефонным каналам связи.

При установке соединения два модема автоматически «договариваются» между собой о максимально возможной для обоих скорости передачи и выборе коммуникационного протокола. Более быстрый модем может связаться с медленным, наладив уменьшенную скорость передачи.

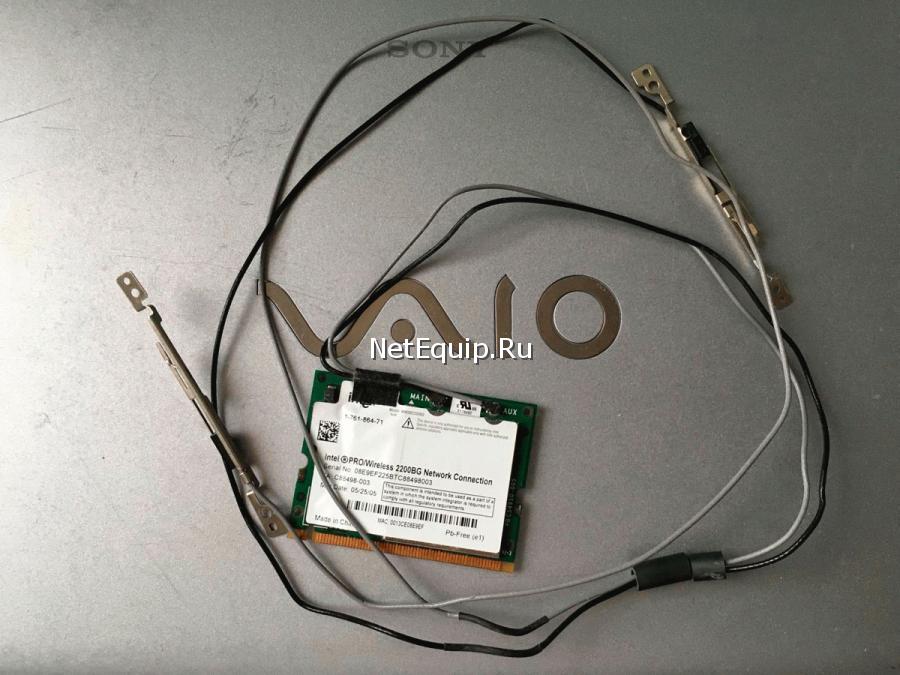

Внутренний модем ноутбука

Модем может использовать коды, исправляющие ошибки, а также сжатие данных. Идея кодов состоит в том, что к каждому байту добавляются дополнительные биты, дающие возможность при искажении одного бита однозначно восстановить исходный байт. И хотя длина сообщения при этом увеличивается, в большинстве случаев не приходится повторять передачу искажённых пакетов. Это особенно важно при неустойчивой связи, а телефонные линии крайне ненадёжны.

Сжатие данных применяется для упаковки содержимого сообщений, что в ряде случаев существенно уменьшает их размер. Правда, при передаче уже упакованных данных, таких, как картинки в формате JPEG или ZIP-файл, дополнительное сжатие практически ничего не даст. Сжатие данных может использоваться совместно с кодами, исправляющими ошибки: сначала данные упаковываются, а затем каждый байт упакованного сообщения передается с помощью кода, исправляющего ошибки.

В настоящее время существует множество коммуникационных протоколов, они имеют свои обозначения: MNP 4, MNP 5, V42b, V.90 и т. п. Если самые первые модемы передавали лишь отдельные байты, не используя никаких протоколов высокого уровня, то со временем скорость передачи менялась от нескольких сотен до 56 тыс бит/с.

Метки: модем; оборудование

Знаете ли вы, что модемы ноутбуков величиной с кредитную карточку.

Декабрь 2020

Пн	7	14	21	28
Вт	1	8	15	22	29
Ср	2	9	16	23	30
Чт	3	10	17	24	31
Пт	4	11	18	25
Сб	5	12	19	26
Вс	6	13	20	27

Информация на сайте не является публичной офертой.

В модемах используются амплитудная, частотная ( FSK – Frequency Shit Keying ), фазовая ( PSK – Phase Shift Keying ) и квадратурно-амплитудная ( QAM – Quadrature Amplitude Modulation ) модуляция. Кроме того, модем осуществляет автоматический набор телефонного номера и контроль за безискажёнными приёмом и передачей информации.

Модемы и факс-модемы

Модем – устройство преобразования цифровых данных ЭВМ для передачи их по линиям связи. Он необходим для связи удалённых компьютеров между собой с целью обеспечения доступа к хранящейся на них или других удаленных ПК информации.

Принцип работы модемов и протоколы работы модемов в сети рассматриваются в теме 15.

Дословный перевод названия устройства означает «модулятор–демодулятор». Данное устройство содержит элементы прямого и обратного преобразования сигналов машиночитаемых кодов компьютера в сигналы, передаваемые по линиям связи, так как телефонные сети позволяют передавать аналоговые сигналы, в то время как вычислительная техника работает с цифровыми сигналами.

В модемах используются амплитудная, частотная ( FSK – Frequency Shit Keying ), фазовая ( PSK – Phase Shift Keying ) и квадратурно-амплитудная ( QAM – Quadrature Amplitude Modulation ) модуляция. Кроме того, модем осуществляет автоматический набор телефонного номера и контроль за безискажёнными приёмом и передачей информации.

Амплитуда – состояние сигнала, представляющее его громкость (размах передаваемой волны). Передача информации с использованием амплитудной модуляции используется редко из-за подверженности такого сигнала воздействию шумов, приводящей к искажению передаваемых данных.

Фазовая модуляция – метод кодирования цифровых данных путём изменения фазы, сдвиг которой образуется в случае задержки передачи сигнала. Он используется для представления «нуля» и «единицы». Метод наиболее часто применяется в модемах в сочетании с другими методами модуляции.

Частотная модуляция – изменение частоты передачи несущей волны. Разная частота несущей означает передачу «нуля» или «единицы». Метод использовался ещё при передаче кодов Морзе, осуществляющейся замыканием телеграфного ключа.

По способу подключения к компьютеру модемы бывают:

● внутренними (англ. « internal ») – устанавливаемыми в свободный слот материнской платы в системном блоке компьютера;

● встроенными (англ. « embedded ») – входящими в базовую конфигурацию ПК;

● внешними (англ. « external »).

Модемы изготавливаются для работы в кабельных или беспроводных сетях. Кабельные модемы могут функционировать в различных проводных линиях, в том числе кабельного телевидения.

Обычно модемы подключаются к телефонной линии специальным телефонным шнуром, на обеих сторонах которого установлены вилки « RJ 11». Внутри шнура имеются четыре провода. Для отечественных телефонных линий используются два средних провода (зелёный и красный). Телефонная линия подключается к разъёму « Line », а телефонный аппарат – к разъёму « Phone ». Эти разъёмы располагаются на внешней стороне модема.

Для внешнего модема не требуется выбирать порт и прерывание, так как он подключается к одному из свободных последовательных портов RS -232 (« COM 1» или « COM 2»). Однако в этом случае не остаётся свободных портов для возможного подключения других внешних устройств. К телефонному каналу такой модем также подключается через разъём « RJ 11».

В сетях кабельного телевидения для подключения модема к компьютеру используют технологию, основанную на Ethernet 10 BaseT . Имея встроенный адаптер Ethernet , модем подключается к локальной сети или компьютеру. При этом в компьютер должен быть установлен адаптер Ethernet , специальное ПО, обслуживающее протокол сетей Интернет ( TCP / IP ).

В компьютерных сетях применяются как модемы, так и факс-модемы.

Программная поддержка факс-модема обычно предусматривает соединение и набор заданного номера абонента, архивирование сообщений, создание каталогов, рассылку по списку адресов, отправление в заданное время, автоответ и другие функции.

Различают режимы факса и модема. При работе факс-модема в режиме модема (англ. « handshake » – «рукопожатие») слышен звук, напоминающий «свист», а при факсимильном соединении – «булькающий» звук.

Факс-модемы так же бывают внутренними (факсимильная плата или карта) и внешними. Факсимильная плата встраивается в свободный слот компьютера. Она обеспечивает преобразование передаваемых файлов в стандартный факсимильный формат, а принимаемых – в формат графических файлов (как правило, TIFF ); соединение с телефонной линией, набор номера абонента, приём и передачу сообщений, режим автоответа, задержанную передачу и др.

Для их подключения необходимо наличие стандартного разъёма, интерфейсного кабеля и ПО для форматирования и переноса данных из персонального компьютера в телефакс.

Передача факсимильных сообщений по компьютерным сетям осуществляется следующим образом:

1. Документ вставляют в факсимильный аппарат, набирают последовательно номер факс-шлюза отправляющего абонента ( IP / FaxRouter ) и получателя. Начинается пересылка документа.

2. IP / FaxRouter устанавливает связь с IP -адресом факс-шлюза получателя, а затем с его телефонным номером.

3. Преобразовав аналоговые данные факс-аппарата в IP -пакеты, он посылает их по сети IP / FaxRouter . Последний, освободив внешнюю линию связи, посылает данное сообщение абоненту-получателю.

В 1981 году фирма Hayes выпустила модем ставший легендарным — Smartmodem 300 б/сек. Для него была разработана специальная система команд, которая используется сейчас. Затем разворачивается настоящая гонка за скоростями и ценами модемов. Лидирующее место занимает компания U.S. Robotics. Она выпускает целую серию модемов Courier : начиная в 1986 г с модели Courier HST — 9600 б/сек.

История модемов.

Первые цифровые модемы начали разрабатываться еще в 50-х годах в Северной Америке с целью преобразования сигналов для ПВО. Модемы использовались для передачи данных по обычным телефонным сетям. В 1962 году первый коммерческий модем, был создан фирмой AT&T. Это была модель Bell Dataphone 103. Скорость передачи данных по телефонной линии составляла 300 бит/с.

Первый коммерческий модем фирмы AT&T модель Bell Dataphone 103	Первый прототип модема фирмы Apple выпущенный в летом 1978года

В 1981 году фирма Hayes выпустила модем ставший легендарным — Smartmodem 300 б/сек. Для него была разработана специальная система команд, которая используется сейчас. Затем разворачивается настоящая гонка за скоростями и ценами модемов. Лидирующее место занимает компания U.S. Robotics. Она выпускает целую серию модемов Courier : начиная в 1986 г с модели Courier HST — 9600 б/сек.

В 1981 год Hayes выпускает легендарным — Smartmodem	U.S. Robotics выпускает целую серию модемов Courier HST

Разумеется, после этого все, что требуется, — это второй модем, чтобы отправить сигнал готовности к данным или сигнал DSR на свой компьютер и дождаться ответа на получение данных в терминале или ответа DTR. Когда это происходит, первый модем отправляет сигнал Clear To Send или CTS на компьютер, который запустил весь процесс, и данные могут быть переданы.

Модуляция и демодуляция

Модем на передающем конце преобразует цифровой сигнал, генерируемый DTE, в аналоговый сигнал посредством модуляции информации. Модем на принимающей стороне демодулирует информацию и передает демодулированный цифровой сигнал в DTE.

Создание блоков модема

Передающая среда между двумя модемами может быть выделенной схемой или коммутируемой телефонной схемой. Если используется коммутируемая телефонная схема, то модемы подключаются к местным телефонным станциям. Всякий раз, когда требуется передача данных, связь между модемами устанавливается через телефонные станции.

Готовность к отправке

Начнем с оборудования терминалов данных или DTE (более известный как компьютер) отправляет сигнал Ready To Send или RTS на оборудование передачи данных или DCE (более известный как модем). Это приводит к тому, что модем отправляет сигнал обнаружения или сигнал DCD на принимающий модем. Затем следует последовательность сигналов, проходящих между ними до тех пор, пока канал связи не будет установлен.

Таким образом, прибор, который мы называем модемом, содержит два разных типа переводчиков. Есть модулятор (для передачи цифровых сигналов по телефонной линии в аналоговой форме) и демодулятор (для приема аналоговых сигналов с телефонной линии и преобразования их в цифру), и именно поэтому он называется модемом.

Опубликовано admin в 21 декабря, 2019 21 декабря, 2019

Для выхода в Интернет, скорее всего, вам понадобится модем – устройство, которое позволяет вашему компьютеру отправлять сигналы по телефонной линии. Что такое модемы и как они работают? Давайте разберемся!

Что такое модемы

Что такое модем

Телефоны – удивительные устройства: они могут передавать звук вашего голоса из одной части мира в другую в считанные секунды, заставляя электричество проходить по проводам. Телефоны – это также сила интернета – без них для большинства из нас было бы почти невозможно выходить в интернет.

Телефонные технологии все еще частично аналоговые: информация передается по линиям в виде постоянно меняющихся электрических сигналов. Компьютерные технологии, напротив, в значительной степени цифровые: они включают в себя хранение, обработку и передачу информации в виде чисел.

Как тогда цифровые компьютеры взаимодействуют через аналоговые телефонные линии, предназначенные для передачи речи?

Как они работают

Все просто: они используют модемы – устройства, которые преобразуют цифровую информацию в аналоговые звуковые сигналы для телефонного путешествия. А затем снова возвращают ее на другом конце. Можно представить их как переводчики. Компьютеры говорят по-цифровому, а телефоны – по-аналоговому, поэтому для перевода между ними и нужны такие устройства.

Предположим, вы хотите подключить ваш компьютер к провайдеру Интернет-услуг (ISP) по обычной телефонной линии. Компьютер на вашем конце нуждается в модеме для модуляции своих цифровых сигналов, чтобы они могли перемещаться по телефонной линии так же, как звук вашего голоса.

Как только сигналы достигли другого конца, они должны пройти через аналогичное устройство, которое демодулирует их (отделяет их от телефонного сигнала и возвращает в цифровую форму), чтобы компьютер провайдера мог их понять. Когда компьютер провайдера отвечает, он посылает свои сигналы через модулятор обратно к вам. Затем демодулятор на вашей стороне превращает сигналы обратно в цифровую форму, понятную для компьютера.

Таким образом, прибор, который мы называем модемом, содержит два разных типа переводчиков. Есть модулятор (для передачи цифровых сигналов по телефонной линии в аналоговой форме) и демодулятор (для приема аналоговых сигналов с телефонной линии и преобразования их в цифру), и именно поэтому он называется модемом.

Модемы — принцип работы

Управление модемом

Представим последовательность, как мы используем телефон. Мы не просто берем трубку и начинаем говорить. Для этого надо пройти ряд довольно упорядоченных шагов: поднять трубку, подождать тонального сигнала, набрать номер, чтобы он был распознан, дождаться звука звонка на другом конце, услышать ответ. Далее поздороваться и уже разговаривать. Если ответа, нет мы кладем трубку.

Подтверждение связи

Модемы должны вести себя точно так же, обмениваясь информацией в очень упорядоченном разговоре. Если вы использовали Dial-up соединение, заметили, что устройство при соединении, набирает номер, ожидает ответа или так называемого «рукопожатия», прежде чем любые реальные данные могут быть отправлены или получены. Если ответа нет, он повесит трубку и скажет, что есть проблема.

Рукопожатие – это начальная, формальная часть разговора, где два модема согласовывают скорость, с которой они общаются друг с другом.

Скорость модема и стандарты

Если у вас очень быстрая модель, но у вашего интернет-провайдера медленная (или наоборот), два устройства будут вынуждены обмениваться данными с меньшей скоростью. Коммутируемые модемы работают в соответствии с определенным международным стандартом (число, начинающееся с заглавной буквы V) – и это говорит, как быстро они отправляют и получают данные в битах (двоичные цифры) в секунду (обычно сокращенно в бит / с).

Наборы команд

Если вы используете операционную систему Windows, вам не нужно беспокоиться о том, как модемы взаимодействуют: все это делается автоматически. Но можно заставить отправлять дополнительные управляющие команды, если есть проблемы с ним. Используя, так называемый язык команд AT, можно изменить все другие параметры, включая максимальную и минимальную скорость связи, и то, как долго он будет ждать ответа и т.д.

Точные команды варьируются от производителя к производителю, но некоторые из них обычно одинаковы для каждого. Например, отправка команды AT m0 почти всегда отключает громкоговоритель. В то время как AT m1 удерживает динамик включенным до тех пор, пока соединение является активным.

Какие бывают

Рассмотрим два основных вида – аппаратные и программные. Более подробно о различных типах можно посмотреть в данной статье.

Аппаратные – факс-модем

Внешние – те, которые вы подключаете к компьютеру через кабель или разъем PCMCIA и являются примерами того, что мы называем аппаратными модемами. Функции модема полностью выполняются микросхемами и другими электронными компонентами оборудования.

Если вы подключаетесь к Интернету без использования телефонной линии, либо с помощью проводного соединения Ethernet или Wi-Fi (беспроводной сети Ethernet), вам вообще не понадобятся модемы: ваш компьютер отправляет и получает все свои данные в цифровой форме, поэтому нет необходимости переключаться между аналоговой и цифровой обработкой.

Dial-up имеют еще одну удобную функцию: они могут общаться с факсимильными аппаратами на высокой скорости. Вот почему их иногда называют факс-модемами. Если на вашем компьютере установлено программное обеспечение для работы с факсами, вы можете использовать свое устройство для отправки факсимильных документов и получения входящих факсов.

Программные

Как следует из их названия, они выполняют практически все работы с использованием программного обеспечения. Это делает устройства недорогими, компактными и простыми в обновлении, поэтому они особенно популярны в таких вещах, как ноутбуки и нетбуки.

Программные модемы полагаются на процессор главного компьютера для выполнения некоторых своих функций, что означает, что они замедляют работу ПК больше, чем внешний аппаратный модем с собственным встроенным процессором и выделенными микросхемами. В самом крайнем случае такое устройство – это всего лишь схема доступа к данным: самая базовая часть, которая создает физический интерфейс и обеспечивает безопасную связь друг с другом.

Пишите в комментариях ниже, какую информацию добавить или убрать по теме: что такое модемы и как они работают. Открыт для предложений по оформлению и наполнению страницы.

• Категоризация обычно основана на следующих основных модемных функциях:

экспорт

Модем является аббревиатурой для модулятора — демодулятора. Модемы используются для передачи данных из одной компьютерной сети в другую компьютерную сеть по телефонным линиям. Компьютерная сеть работает в цифровом режиме, а аналоговая технология используется для передачи информации по телефонным линиям.

Модулятор преобразует информацию от цифрового режима до аналогового режима на передающем конце и демодулятор преобразует его с аналогового на цифровой на приемном конце. Процесс преобразования аналоговых сигналов одной компьютерной сети в цифровые сигналы другой компьютерной сети, чтобы они могли обрабатываться принимающим компьютером, называется оцифровкой. Купить модемы Киевстар можно здесь: https://netmarket.com.ua/3g_modems/for_kyivstar_modems/

Когда аналоговый объект используется для передачи данных между двумя цифровыми устройствами под названием Data Terminal Equipment (DTE), на каждом конце используются модемы. DTE может быть терминалом или компьютером.

Модуляция и демодуляция

Модем на передающем конце преобразует цифровой сигнал, генерируемый DTE, в аналоговый сигнал посредством модуляции информации. Модем на принимающей стороне демодулирует информацию и передает демодулированный цифровой сигнал в DTE.

Создание блоков модема

Передающая среда между двумя модемами может быть выделенной схемой или коммутируемой телефонной схемой. Если используется коммутируемая телефонная схема, то модемы подключаются к местным телефонным станциям. Всякий раз, когда требуется передача данных, связь между модемами устанавливается через телефонные станции.

Готовность к отправке

Начнем с оборудования терминалов данных или DTE (более известный как компьютер) отправляет сигнал Ready To Send или RTS на оборудование передачи данных или DCE (более известный как модем). Это приводит к тому, что модем отправляет сигнал обнаружения или сигнал DCD на принимающий модем. Затем следует последовательность сигналов, проходящих между ними до тех пор, пока канал связи не будет установлен.

Разумеется, после этого все, что требуется, — это второй модем, чтобы отправить сигнал готовности к данным или сигнал DSR на свой компьютер и дождаться ответа на получение данных в терминале или ответа DTR. Когда это происходит, первый модем отправляет сигнал Clear To Send или CTS на компьютер, который запустил весь процесс, и данные могут быть переданы.

Эти сигналы отправляются через разные контакты в штепселе, поэтому в справочниках для всех модемов и принтеров имеется схема контактов где-то в разделе об устранении неполадок. Они также стандартизированы после того, как лидеры отрасли встретились, чтобы согласовать стандарты для целого ряда периферийного оборудования. Рекомендуемым стандартом для кабеля был номер 232, который объясняет один технический термин: RS 232.

Не вдаваясь в технические детали, это делается путем наложения разных частот на аналоговый сигнал. Различные частоты могут представлять различные группы двоичных цифр в процессе, который известен как модуляция, когда он передается и демодулируется на принимающей стороне. Естественно, двухсторонняя связь достигается за счет того, что одно устройство способно как к модуляции, так и демодуляции, из-за чего устройство берет свое имя: модем.

Из этого становится очевидным, что чем больше частот, которые могут быть наложены на несущую волну, тем быстрее могут передаваться данные. В качестве альтернативы, чтобы принять другую точку зрения, чем больше данных необходимо передать, тем больше требуется частот.

К сожалению, можно одновременно отправлять ограниченное количество частот, известное как полоса пропускания, что означает, что связь занимает гораздо больше времени, так как размер сигналов неуклонно увеличивается. Теперь, когда изображения, звуковые и даже видео последовательности передаются через Интернет на регулярной основе, и поскольку все они требуют массивные файлы данных, количество доступной полосы пропускания, вероятно, будет проблемой в течение некоторого времени.

Наконец, по мере того, как весь процесс сводится к отправке двоичных цифр или битов по телефонной линии, скорость системы выражается как бит в секунду или BPS, что является показателем всех производителей модемов.

К сожалению, когда речь заходит об обмене данными, речь идет гораздо больше, чем о том, насколько быстрые биты могут быть отправлены по телефонной линии. Существует также проблема того, что означают эти биты и как они могут быть собраны во что-то понятное. Здесь необходимо решить целый ряд вопросов, и поэтому неплохо было бы кратко рассмотреть первый из них, которые являются протоколами передачи.

• Модемы могут быть нескольких типов, и их можно разделить на несколько категорий.

• Категоризация обычно основана на следующих основных модемных функциях:

1. Направленная передача: полудуплексный модем и полнодуплексный модем.

2. Подключение к линии: 2-проводной модем и 4-проводный модем.

3. Режим передачи: асинхронный модем и синхронный модем.

Полудуплексные и полнодуплексные модемы

Асинхронные и синхронные модемы

Асинхронные модемы могут обрабатывать байты данных с битами начала и окончания. Синхронные модемы могут обрабатывать непрерывный поток бит данных, но для этого требуется тактовый сигнал.

Модем преобразует цифровые данные в аналоговые сигналы путем изменения, или модуляции, частоты электронной волны. Схожий метод используется радиостанциями с частотной модуляцией. На принимающем конце линии телефонной связи модем делает противоположное: он преобразует аналоговые сигналы обратно в цифровые коды. Два термина — модуляция и демодуляция — дали имя модему.

Модем преобразует цифровые данные в аналоговые сигналы путем изменения, или модуляции, частоты электронной волны. Схожий метод используется радиостанциями с частотной модуляцией. На принимающем конце линии телефонной связи модем делает противоположное: он преобразует аналоговые сигналы обратно в цифровые коды. Два термина — модуляция и демодуляция — дали имя модему.

В связи посредством модема используются, по крайней мере, три стандартизованных элемента персонального компьютера — последовательные порты, команды модема и программы коммуникаций. Разнообразие модемов не позволяет дать общую характеристику принципа их работы, но в большинстве своем обсуждаемые здесь операции относятся к программам, использующим модем с набором команд Hayes для 25-контактного последовательного порта.

Используя стандартный язык команд, называемый по имени модемов Hayes, программа обслуживания связи посылает команду к модему через линию передачи данных 2. Команда требует от модема менять трубку», т.е. открыть соединение с телефонной линией. Программа посылает другую команду Hayes, которая заставляет модем выдать тон или импульсы, необходимые для набора определенного номера по телефону. Модем подтверждает получение команды, отвечая ПК по линии 3 приема данных.

В каждом пакете данных один бит обозначает начало символа (стартовый бит) и один или два бита — конец символа (стоп-бит).
Бит четкости. Способом обнаружения и коррекции шибок может служить проверка на четность или нечетность. При этом передающая система складывает биты, содержащиеся в символах, и результат сложения, называемый битом четности, посылается вместе с данными. Принимающая система тоже складывает все биты символа и прибавляет к результату бит четности.

Полудуплексная и полно дуплексная связь. Обе системы должны условиться, которая из них ответственна за вывод текста на местный компьютер. При этом одна из систем работает в полнодуплексном режиме, а другая — и полудуплексном. Система, использующая полный дуплекс, отвечает за вывод текста на обеих системах и отображает любой текст, посылаемый ей полудуплексной системой. Если обе системы работают в одинаковом режиме, то либо текст на местной системе не появится совсем, либо каждый символ появится дважды.

Когда программа связи готова к передаче данных, она сначала посылает напряжение по линии 4 в последовательный порт. Этот сигнал, называемый запросом передачи (Request to Send, RTS), проверяет, свободен ли модем, чтобы принять данные от ПК. Если модем принимает удаленные данные, предназначаемые для передачи вашему компьютеру, то компьютер, если он занят другой работой, не выдаст сигнал RTS, чем заставит модем отложить передачу данных до тех пор, пока компьютер не закончит работу и не установит сигнал RTS.

На другом конце телефонной линии удаленный модем воспринимает приходящие данные как последовательность тонов с различными частотами. Он демодулирует эти тоны обратно в цифровые СИГНАЛЫ и посылает их принимающему компьютеру. В действительности оба компьютера одновременно могут посылать и принимать сигналы, так как использование стандартной системы тонов позволяет модемам различать приходящие и отправляемые сигналы на обоих концах.

Когда программе дается команда окончить сеанс связи, она посылает модему другую команду Hayes, по которой телефонная связь прекращается. Если связь прекращена удаленной системой, ваш модем сбросит сигнал CTS, посылаемый в ПК, чтобы поставить в известность программу, что связь прекращена.
