Принцип работы теплового двигателя

На чтение 25 мин. Просмотров 821
Содержание

Трудно представить современный мир без тепловых двигателей. Именно они обеспечивают нам комфортную жизнь. Тепловые двигатели приводят в движение транспорт. Около 80 % электроэнергии, несмотря на наличие атомных станций, вырабатывается с помощью тепловых двигателей.

«Физика — 10 класс»

Что такое термодинамическая система и какими параметрами характеризуется её состояние.
Сформулируйте первый и второй законы термодинамики.

Именно создание теории тепловых двигателей и привело к формулированию второго закона термодинамики.

Запасы внутренней энергии в земной коре и океанах можно считать практически неограниченными. Но для решения практических задач располагать запасами энергии ещё недостаточно. Необходимо так же уметь за счёт энергии приводить в движение станки на фабриках и заводах, средства транспорта, тракторы и другие машины, вращать роторы генераторов электрического тока и т. д. Человечеству нужны двигатели — устройства, способные совершать работу. Большая часть двигателей на Земле — это тепловые двигатели.

Тепловые двигатели — это устройства, превращающие внутреннюю энергию топлива в механическую работу.

Принцип действия тепловых двигателей.

Для того чтобы двигатель совершал работу, необходима разность давлений по обе стороны поршня двигателя или лопастей турбины. Во всех тепловых двигателях эта разность давлений достигается за счёт повышения температуры рабочего тела (газа) на сотни или тысячи градусов по сравнению с температурой окружающей среды. Такое повышение температуры происходит при сгорании топлива.

Одна из основных частей двигателя — сосуд, наполненный газом, с подвижным поршнем. Рабочим телом у всех тепловых двигателей является газ, который совершает работу при расширении. Обозначим начальную температуру рабочего тела (газа) через T1. Эту температуру в паровых турбинах или машинах приобретает пар в паровом котле. В двигателях внутреннего сгорания и газовых турбинах повышение температуры происходит при сгорании топлива внутри самого двигателя. Температуру Т1 называют температурой нагревателя.

Роль холодильника.

По мере совершения работы газ теряет энергию и неизбежно охлаждается до некоторой температуры Т2, которая обычно несколько выше температуры окружающей среды. Её называют температурой холодильника. Холодильником является атмосфера или специальные устройства для охлаждения и конденсации отработанного пара — конденсаторы. В последнем случае температура холодильника может быть немного ниже температуры окружающего воздуха.

Таким образом, в двигателе рабочее тело при расширении не может отдать всю свою внутреннюю энергию на совершение работы. Часть тепла неизбежно передаётся холодильнику (атмосфере) вместе с отработанным паром или выхлопными газами двигателей внутреннего сгорания и газовых турбин.

Эта часть внутренней энергии топлива теряется. Тепловой двигатель совершает работу за счёт внутренней энергии рабочего тела. Причём в этом процессе происходит передача теплоты от более горячих тел (нагревателя) к более холодным (холодильнику). Принципиальная схема теплового двигателя изображена на рисунке 13.13.

Рабочее тело двигателя получает от нагревателя при сгорании топлива количество теплоты Q1, совершает работу А’ и передаёт холодильнику количество теплоты Q2

Так как у всех двигателей некоторое количество теплоты передаётся холодильнику, то η

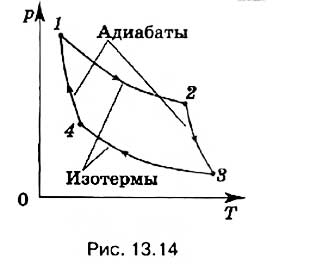

Карно придумал идеальную тепловую машину с идеальным газом в качестве рабочего тела. Идеальная тепловая машина Карно работает по циклу, состоящему из двух изотерм и двух адиабат, причем эти процессы считаются обратимыми (рис. 13.14). Сначала сосуд с газом приводят в контакт с нагревателем, газ изотермически расширяется, совершая положительную работу, при температуре Т1, при этом он получает количество теплоты Q1.

Затем сосуд теплоизолируют, газ продолжает расширяться уже адиабатно, при этом его температура понижается до температуры холодильника Т2. После этого газ приводят в контакт с холодильником, при изотермическом сжатии он отдаёт холодильнику количество теплоты Q2, сжимаясь до объёма V4

Как следует из формулы (13.17), КПД машины Карно прямо пропорционален разности абсолютных температур нагревателя и холодильника.

Главное значение этой формулы состоит в том, что в ней указан путь увеличения КПД, для этого надо повышать температуру нагревателя или понижать температуру холодильника.

Любая реальная тепловая машина, работающая с нагревателем, имеющим температуру Т1, и холодильником с температурой Т2, не может иметь КПД, превышающий КПД идеальной тепловой машины: Процессы, из которых состоит цикл реальной тепловой машины, не являются обратимыми.

Формула (13.17) даёт теоретический предел для максимального значения КПД тепловых двигателей. Она показывает, что тепловой двигатель тем эффективнее, чем больше разность температур нагревателя и холодильника.

Лишь при температуре холодильника, равной абсолютному нулю, η = 1. Кроме этого доказано, что КПД, рассчитанный по формуле (13.17), не зависит от рабочего вещества.

Но температура холодильника, роль которого обычно играет атмосфера, практически не может быть ниже температуры окружающего воздуха. Повышать температуру нагревателя можно. Однако любой материал (твёрдое тело) обладает ограниченной теплостойкостью, или жаропрочностью. При нагревании он постепенно утрачивает свои упругие свойства, а при достаточно высокой температуре плавится.

Сейчас основные усилия инженеров направлены на повышение КПД двигателей за счёт уменьшения трения их частей, потерь топлива вследствие его неполного сгорания и т. д.

Для паровой турбины начальные и конечные температуры пара примерно таковы: Т1 — 800 К и Т2 — 300 К. При этих температурах максимальное значение коэффициента полезного действия равно 62 % (отметим, что обычно КПД измеряют в процентах). Действительное же значение КПД из-за различного рода энергетических потерь приблизительно равно 40 %. Максимальный КПД — около 44% — имеют двигатели Дизеля.

Охрана окружающей среды.

Трудно представить современный мир без тепловых двигателей. Именно они обеспечивают нам комфортную жизнь. Тепловые двигатели приводят в движение транспорт. Около 80 % электроэнергии, несмотря на наличие атомных станций, вырабатывается с помощью тепловых двигателей.

Однако при работе тепловых двигателей происходит неизбежное загрязнение окружающей среды. В этом заключается противоречие: с одной стороны, человечеству с каждым годом необходимо всё больше энергии, основная часть которой получается за счёт сгорания топлива, с другой стороны, процессы сгорания неизбежно сопровождаются загрязнением окружающей среды.

При сгорании топлива происходит уменьшение содержания кислорода в атмосфере. Кроме этого, сами продукты сгорания образуют химические соединения, вредные для живых организмов. Загрязнение происходит не только на земле, но и в воздухе, так как любой полёт самолёта сопровождается выбросами вредных примесей в атмосферу.

Одним из следствий работы двигателей является образование углекислого газа, который поглощает инфракрасное излучение поверхности Земли, что приводит к повышению температуры атмосферы. Это так называемый парниковый эффект. Измерения показывают, что температура атмосферы за год повышается на 0,05 °С. Такое непрерывное повышение температуры может вызвать таяние льдов, что, в свою очередь, приведёт к изменению уровня воды в океанах, т. е. к затоплению материков.

Отметим ещё один отрицательный момент при использовании тепловых двигателей. Так, иногда для охлаждения двигателей используется вода из рек и озёр. Нагретая вода затем возвращается обратно. Рост температуры в водоёмах нарушает природное равновесие, это явление называют тепловым загрязнением.

Для охраны окружающей среды широко используются различные очистительные фильтры, препятствующие выбросу в атмосферу вредных веществ, совершенствуются конструкции двигателей. Идёт непрерывное усовершенствование топлива, дающего при сгорании меньше вредных веществ, а также технологии его сжигания. Активно разрабатываются альтернативные источники энергии, использующие ветер, солнечное излучение, энергию ядра. Уже выпускаются электромобили и автомобили, работающие на солнечной энергии.

Источник: «Физика — 10 класс», 2014, учебник Мякишев, Буховцев, Сотский

Основы термодинамики. Тепловые явления — Физика, учебник для 10 класса — Класс!ная физика

Тепловой двигатель — это устройство, преобразующее внутреннюю энергию топлива в механическую энергию.

Тепловой двигатель — это устройство, преобразующее внутреннюю энергию топлива в механическую энергию.

Согласно второму началу термодинамики, тепловой двига­тель может непрерывно совершать периодически повторяющу­юся механическую работу за счет охлаждения окружающих тел, если он не только получает теплоту от более горячего те­ла (нагревателя), но при этом отдает теплоту менее нагретому телу (холодильнику). Следовательно, на совершение работы идет не все количество теплоты, полученное от нагревателя, а только часть ее.

Таким образом, основными элементами любого теплового двигателя являются:

1) рабочее тело (газ или пар), совершающее работу;

2) нагреватель, сообщающий энергию рабочему телу;

3) холодильник, поглощающий часть энергии от рабочего те­ла.

Немецкий инженер Дизель нашел интересный выход из этого затруднения…

О паровых двигателях

Хронология этого изобретения ведёт свой отсчёт от эпохи Архимеда, придумавшего пушку, стрелявшую с помощью пара. Затем следует череда славных имён, предлагавших свои проекты. Наиболее эффективный вариант устройства принадлежит русскому изобретателю Ивану Ползунову. В отличие от своих предшественников он предложил непрерывный ход рабочего вала за счёт использования попеременной работы 2-х цилиндров.

Сгорание топлива и образование пара у паровых машин происходит вне рабочей камеры. Поэтому их называют двигателями внешнего сгорания.

По такому же принципу образуется рабочее тело в паровых и газовых турбинах. Их далеким прообразом явился шар, вращаемый паром. Автором этого механизма был учёный Герон, творивший свои машины и приборы, в древней Александрии.

Круговой (циклический) процесс — если в результате изменений система вернулась в исходное состояние, то говорят, что она совершила круговой процесс или цикл.

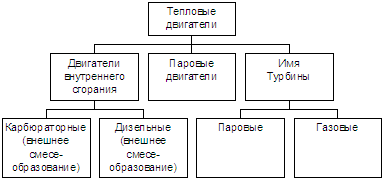

Тепловые двигатели.

Машины, преобразующие внутреннюю энергию механическую работу называют тепловыми двигателями

1690 — пароатмосферная машина Д.Папена (Франция) — теоретически

1698 — пароатмосферная машина Т.Севери (Англия)

1705 — пароатмосферная машина Т.Ньюкомена (Англия)

1763 — паровая машина И.Ползунова (Россия)

1774 — паровая машина Д.Уатта (Англия)

1860 — двигатель внутреннего сгорания Ленуара (Франция)

1865 — двигатель внутреннего сгорания Н.Отто (Германия)

1871 — холодильная машина К.Линде (Германия)

1887 — паровая турбина К.Лаваля (Швеция)

1897 — двигатель внутреннего сгорания Р.Дизеля (Германия)

Круговой (циклический) процесс — если в результате изменений система вернулась в исходное состояние, то говорят, что она совершила круговой процесс или цикл.

А1а2>А1б2 — по модулю (из сравнения площадей).

А1б2 Q = A’ + ΔU

Нагреватель передает тепло рабочему телу при температуре Т1.

Рабочее тело совершает полезную механическую работу A’.

Холодильник (охладитель) получает часть тепла, обеспечивая циклический процесс.

Коэффициент полезного действия теплового двигателя:

Кпд реальных двигателей:

турбореактивный — 20 -30%; карбюраторный — 25 -30%, дизельный — 35-45%.

0 — 1 — впуск горючей смеси (изобара)

1 — 2 — сжатие (адиабата)

2 — загорание горючей смеси

2 -3 -резкое возрастание давления (изохора)

3 -4 — рабочий ход (адиабата)

Идеальная тепловая машина — машина Карно (Сади Карно, Франция, 1815).

Машина работает на идеальном газе.

1 — 2 — при тепловом контакте с нагревателем газ расширяется изотермически.

2 — 3 — газ расширяется адиабатно.

После контакта с холодильником:

3 — 4 — изотермическое сжатие;

4 — 1 — адиабатное сжатие.

КПД идеальной машины:

η является функцией только двух температур, не зависит от устройства машины и вида топлива.

Теорема Карно: кпд реальной тепловой машины не может быть больше кпд идеальной машины, работающей в том же интервале температур.

Цикл Карно обратим. Машина, работающая по обратному циклу наз. холодильной машиной.

Законы термодинамики позволяют вычислить максимальный возможный КПД для данного теплового двигателя. Впервые это сделал ученый и инженер Сади Карно. Карно справедливо рассудил, что максимальный КПД будет у идеализированной тепловой машины. В этой тепловой машине рабочим телом был идеальный газ, а цикл состоял из двух изотерм и двух адиабат:

Урок 57. Физика 10 класс

Конспект урока «Принцип действия тепловых двигателей. КПД»

В восьмом классе мы уже затрагивали тему тепловых двигателей. Напомним, что тепловым двигателем называется устройство, в котором внутренняя энергия топлива преобразуется в механическую энергию.

Для примера рассмотрим газ, находящийся в цилиндре под поршнем. Очевидно, что для того, чтобы привести поршень в движение, необходима разность давления по обе стороны поршня. В тепловых двигателях эта разность достигается путем повышения температуры газа. Нагретый газ обладает достаточно большой внутренней энергией и, расширяясь, совершает работу.

Однако, по мере расширения газ охлаждается, теряя свою внутреннюю энергию. Конечно, для нормальной работы двигателя необходима цикличность. То есть, после совершения работы, газ необходимо перевести в первоначальное состояние.

Итак, принципиальная схема работы теплового двигателя такова: от нагревателя рабочему телу (то есть газу) передается некоторое количество теплоты.

Под этим подразумевается сжигание топлива, в результате которого температура газа повышается на сотни градусов. Внутренняя энергия газа увеличивается и, за счет неё он совершает работу до тех пор, пока не охладится до температуры холодильника (роль холодильника, как правило, выполняет окружающая среда). Очевидно, что газ не может потерять всю свою внутреннюю энергию (если только не охладится до абсолютного нуля). Поэтому, некоторое количество теплоты будет передано холодильнику.

Важными характеристиками теплового двигателя являются следующие величины: количество теплоты, полученное от нагревателя, температура нагревателя (то есть температура образовавшегося газа), температура холодильника, количество теплоты, переданное холодильнику и полезная работа. Полезная работа определяется как разность между количеством теплоты, полученным от нагревателя и количеством теплоты, отданном холодильнику:

Конечно же, любой двигатель характеризуется такой величиной как коэффициент полезного действия. Для теплового двигателя коэффициент полезного действия равен отношению совершенной двигателем работы к количеству теплоты, полученному от нагревателя:

Если мы подставим в это уравнение выражение для полезной работы, то убедимся, что КПД теплового двигателя не может быть больше единицы (то есть не может превышать 100%):

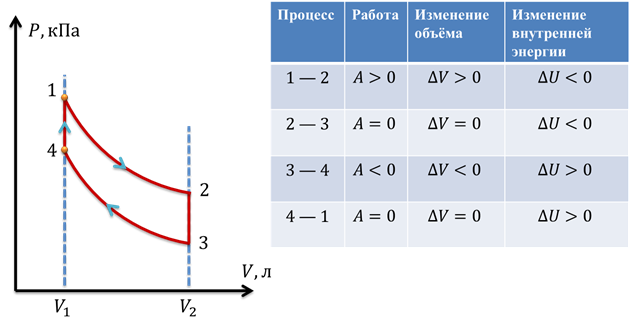

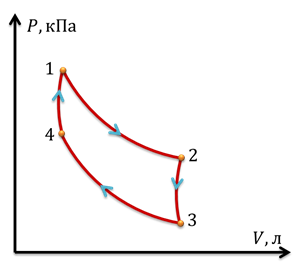

Для наглядности мы можем изобразить графически работу теплового двигателя.

Законы термодинамики позволяют вычислить максимальный возможный КПД для данного теплового двигателя. Впервые это сделал ученый и инженер Сади Карно. Карно справедливо рассудил, что максимальный КПД будет у идеализированной тепловой машины. В этой тепловой машине рабочим телом был идеальный газ, а цикл состоял из двух изотерм и двух адиабат:

Таким образом, цикл Карно описывает максимальную возможную работу газа с минимальными потерями энергии. Итак, максимальный возможный КПД данной тепловой машины определяется отношением разности температуры нагревателя и температуры холодильника к температуре нагревателя:

Необходимо отметить, что в данном уравнении следует использовать абсолютную температурную шкалу. Как видно из формулы, и этот КПД не может быть больше единицы, если только температура холодильника не равна абсолютному нулю. Исходя из всего выше перечисленного, мы можем заключить следующее: КПД любого теплового двигателя не может превышать КПД идеального теплового двигателя.

Примеры решения задач.

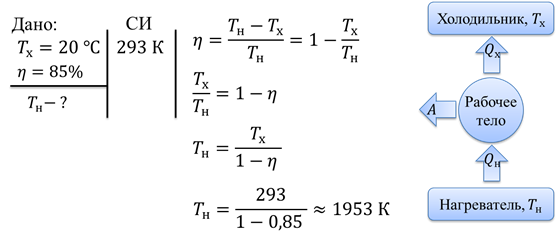

Задача 1. Температура холодильника равна 20 ℃. Какова должна быть температура нагревателя, чтобы стало возможным достичь значения КПД теплового двигателя, равное 85%?

Задача 2. Двигатель внутреннего сгорания совершил полезную работу, равную 45 МДж. Если КПД этого двигателя составляет 55%, то, сколько литров бензина было израсходовано на совершение данной работы? Плотность бензина равна 710 кг/м .

Сформулируйте первый и второй законы термодинамики.

Вспомните, что такое термодинамическая система и какими параметрами характеризуется её состояние.

Сформулируйте первый и второй законы термодинамики.

Запасы внутренней энергии в земной коре и океанах можно считать практически неограниченными. Но для решения практических задач располагать запасами энергии ещё недостаточно. Необходимо так же уметь за счёт энергии приводить в движение станки на фабриках и заводах, средства транспорта, тракторы и другие машины, вращать роторы генераторов электрического тока и т. д. Человечеству нужны двигатели — устройства, способные совершать работу. Большая часть двигателей на Земле — это тепловые двигатели.

Принцип действия тепловых двигателей. Для того чтобы двигатель совершал работу, необходима разность давлений по обе стороны поршня двигателя или лопастей турбины. Во всех тепловых двигателях эта разность давлений достигается за счёт повышения температуры рабочего тела (газа) на сотни или тысячи градусов по сравнению с температурой окружающей среды. Такое повышение температуры происходит при сгорании топлива.

Одна из основных частей двигателя — сосуд, наполненный газом, с подвижным поршнем. Рабочим телом у всех тепловых двигателей является газ, который совершает работу при расширении. Обозначим начальную температуру рабочего тела (газа) через T1. Эту температуру в паровых турбинах или машинах приобретает пар в паровом котле. В двигателях внутреннего сгорания и газовых турбинах повышение температуры происходит при сгорании топлива внутри самого двигателя. Температуру Т1 называют температурой нагревателя.

Роль холодильника. По мере совершения работы газ теряет энергию и неизбежно охлаждается до некоторой температуры Т2, которая обычно несколько выше температуры окружающей среды. Её называют температурой холодильника. Холодильником является атмосфера или специальные устройства для охлаждения и конденсации отработанного пара — конденсаторы. В последнем случае температура холодильника может быть немного ниже температуры окружающего воздуха.

Таким образом, в двигателе рабочее тело при расширении не может отдать всю свою внутреннюю энергию на совершение работы. Часть тепла неизбежно передаётся холодильнику (атмосфере) вместе с отработанным паром или выхлопными газами двигателей внутреннего сгорания и газовых турбин.

Эта часть внутренней энергии топлива теряется. Тепловой двигатель совершает работу за счёт внутренней энергии рабочего тела. Причём в этом процессе происходит передача теплоты от более горячих тел (нагревателя) к более холодным (холодильнику). Принципиальная схема теплового двигателя изображена на рисунке 13.13.

3. раскрыть роль тепловых двигателей в современной цивилизации.

Конспект урока физики

для 10 класса учителя МОУ СОШ №14 Лужновой Г.В.

Тема урока: Тепловые двигатели.

1. ввести понятие о тепловом двигателе и его устройстве;

2. показать взаимосвязь развития физики и техники на примере принципов действия тепловых двигателей;

3. раскрыть роль тепловых двигателей в современной цивилизации.

Приемы и методы

Актуализация знаний. Постановка проблемы.

Изучение нового материала.

История и теория тепловых двигателей, характеристики, применение и проблемы.

Лекция с демонстрацией компьютерной презентации.

Записи в тетрадях.

Совершенствование знаний и умений.

Запись в дневниках.

I Вопросы для организации фронтального повторения:

1. Допускает ли первый закон термодинамики теплообмен от менее нагретого тела к более нагретому?

Ответ: Первый закон не запрещает этого процесса, он требует лишь сохранения энергии.

2. Наблюдаются ли такие процессы в природе и технике?

Ответ: В природе – нет, в технике – да.

3. Какие параметры газа меняются при сжатии?

Ответ: Давление возрастает, объем уменьшается, температура увеличивается.

4. О чем говорит второй закон термодинамики? Можно ли его сформулировать так: без совершения работы тепло переходит лишь от более нагретого тела к менее нагретому, а не наоборот?

Мощный расцвет промышленности и транспорта в 19 веке был связан с изобретением и совершенствованием тепловых двигателей. Наша цивилизация – машинная цивилизация, причем большая часть машин – это тепловые машины разных видов. Принцип их работы основан на законах термодинамики. Без тепловых двигателей жизнь общества резко затормозилась бы. Не ездили бы машины, не летали бы самолеты, электроэнергия была бы в дефиците… вот почему так важно изучить работу тепловых двигателей.

На уроке мы рассмотрим следующие вопросы:

· Определение понятия «тепловой двигатель»

· Устройство тепловых двигателей

· Принцип действия тепловых двигателей

· Применение тепловых двигателей

Идея создания теплового двигателя состоит в превращении части внутренней энергии тела (топлива) в механическую энергию других тел. Таким образом возникает возможность совершения механической работы.

Тепловой двигатель — устройство, преобразующее внутреннюю энергию топлива в механическую.

1. В каком случае термодинамическая система совершает работу?

Ответ: При расширении.

2. В каких процессах работа совершается наиболее эффективно?

Ответ: В изотермическом и адиабатном.

Идея преобразования внутренней энергии топлива в механическую работу состоит в следующем: внутренняя энергия топлива при его сгорании преобразуется во внутреннюю энергию высокотемпературного газа и при расширении газа частично превращается в работу.

· ДВС – двигатель внутреннего сгорания ( слайд 5)

· Турбореактивный ( слайд 6)

· Ракетный ( слайд 7).

Разные двигатели устроены по-разному, но у всех есть общие элементы:

1. Объект, который совершает работу – это газ, его называют рабочим телом.

2. Элемент по преобразованию внутренней энергии топлива во внутреннюю энергию газа – нагреватель.

3. Не вся энергия превращается в работу, часть ее отдается холодильнику.

Как обеспечивается постоянная работа теплового двигателя? С теоретической точки зрения процесс должен быть круговым, т.е. система должна возвращаться в первоначальное состояние. Рассмотрим машины, которые выполняют работу в результате реализации круговых процессов – циклов.

Цикл работы ДВС состоит из четырех тактов: впуск, сжатие, рабочий ход и выхлоп, поэтому такой двигатель называют четырехтактным.

Проблему преобразования теплоты в полезную работу впервые исследовал Сади Карно в 1824 г. В своей работе он дал ответ на вопросы, актуальные и сейчас. Существует ли предел улучшения работы теплового двигателя?

Важнейшей характеристикой теплового двигателя является КПД – коэффициент полезного действия – отношение энергии, которая пошла на работу, ко всей энергии, полученной от сгорания топлива: h = ЭНЕРГИЯ ТОПЛИВА

При сгорании топлива выделяется энергия. Выясним, за счёт чего это происходит.

Горение топлива — это химическая реакция окисления, при которой атомы углерода, содержащиеся в топливе, соединяются с атомами кислорода, содержащимися в воздухе. В результате образуются молекулы углекислого газа, кинетическая энергия которых оказывается больше, чем у исходных частиц. Поэтому процесс горения сопровождается выделением энергии.

Энергия, выделяющаяся при полном сгорании топлива, называется теплотой сгорания топлива.

УДЕЛЬНАЯ ТЕПЛОТА СГОРАНИЯ ТОПЛИВА

Как показывают опыты, при сгорании 1 кг сухих берёзовых дров выделяется 1,0 • 10 7 Дж энергии. При сгорании 2 кг сухих дров выделяется 2,0 • 10 7 Дж, т. е. вдвое больше. Следовательно, количество теплоты, выделяемое при сжигании топлива, пропорционально массе топлива.

При сгорании разного топлива одинаковой массы выделяется разное количество теплоты. Например, при сжигании 1 кг нефти можно получить количество теплоты, в 3 раза большее, чем при сжигании той же массы торфа, и в 4 раза большее, чем при сжигании той же массы дров.

Приведённые примеры показывают, что при полном сжигании топлива массой m количество выделенной энергии Q зависит также от вида топлива:
Q = qm, (1)
где q — некоторая величина, характеризующая тепловые свойства топлива и называющаяся удельной теплотой сгорания топлива.

Нетрудно установить физический смысл этой величины. Если массу топлива принять равной единице массы, то согласно формуле (1) величина q будет численно равна количеству теплоты.

Измеряется удельная теплота сгорания топлива в джоулях на килограмм (1 Дж/кг).

ПРОСТЕЙШИЙ ТЕПЛОВОЙ ДВИГАТЕЛЬ

Если в пробирку, плотно закрытую пробкой, налить немного воды и нагреть её до кипения, то под давлением образовавшегося пара пробка вылетит из пробирки. Часть энергии топлива перешла во внутреннюю энергию пара, который, расширяясь, совершил работу по перемещению пробки. Внутренняя энергия пара превратилась в кинетическую энергию пробки.

Если заменить пробирку прочным металлическим цилиндром, а пробку плотно пригнанным поршнем, который может двигаться вдоль цилиндра, то получится простейший тепловой двигатель. Устройства, в которых происходит преобразование внутренней энергии топлива в механическую, называют тепловыми двигателями.

Первые тепловые двигатели были созданы Т. Ньюменом, И. Ползуновым и усовершенствованы Д. Уаттом в XVIII в.

Газ, расширение которого вызывает перемещение поршня, называют рабочим телом. Газ, получив энергию от нагревателя, расширяется и совершает работу.

Рабочее тело, получая некоторое количество теплоты Q1 от нагревателя, часть этого количества теплоты, по модулю равную |Q2|, отдаёт холодильнику. Поэтому совершаемая работа не может быть больше А = Q1 – |Q2|.

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ТЕПЛОВОГО ДВИГАТЕЛЯ

При сгорании топлива в двигателе только часть энергии идёт на совершение полезной работы. Чем меньше энергии теряется, тем экономичнее тепловой двигатель.

Для характеристики экономичности различных двигателей вводится понятие коэффициента полезного действия двигателя — КПД.

Отношение полезной работы, совершённой двигателем, к энергии, полученной от нагревателя, называют коэффициентом полезного действия теплового двигателя:

У всех тепловых двигателей КПД невысок, он не достигает даже 50 %. Это означает, что более половины энергии, содержащейся в топливе, теряется.

Основная причина низкого КПД тепловых двигателей заключается в том, что пар или газ, получив энергию от сгоревшего топлива, не может её полностью превратить в механическую энергию. Часть её неизбежно рассеивается в окружающем пространстве и не может быть использована.

Вы смотрели Конспект по физике для 8 класса «Энергия топлива. Принципы работы тепловых двигателей».

Простейшим примером теплового двигателя является ночной светильник «Лампа с пузырьками» (лавовая лампа). Несмотря на простоту, в этом светильнике есть все части, необходимые для теплового двигателя – Нагреватель (лампа накаливания или спираль), Холодильник (окружающий воздух), рабочее тело (пузырьки парафина). Движение пузырьков в светильнике продолжается до тех пор, пока существует разница температур Нагревателя и Холодильника.

КПД теплового двигателя

В любом тепловом двигателе рабочее тело разогревается до некоторой высокой температуры $T_1$, а затем совершает работу, охлаждаясь до температуры $T_2

Простейшим примером теплового двигателя является ночной светильник «Лампа с пузырьками» (лавовая лампа). Несмотря на простоту, в этом светильнике есть все части, необходимые для теплового двигателя – Нагреватель (лампа накаливания или спираль), Холодильник (окружающий воздух), рабочее тело (пузырьки парафина). Движение пузырьков в светильнике продолжается до тех пор, пока существует разница температур Нагревателя и Холодильника.

Рис. 3. Светильник Лавовая лампа.

Источники
http://class-fizika.ru/10_a189.html
http://www.calc.ru/Teplovoy-Dvigatel-Printsip-Deystviya-Teplovykh-Dvigateley.html
http://www.doklad-na-temu.ru/fizika/teplovye-dvigateli.htm
http://www.eduspb.com/node/1750
http://videouroki.net/video/57-printsip-dieistviia-tieplovykh-dvighatieliei-kpd.html
http://www.xn--24-6kct3an.xn--p1ai/%D0%A4%D0%B8%D0%B7%D0%B8%D0%BA%D0%B0_%D0%B4%D0%BB%D1%8F_10_%D0%BA%D0%BB%D0%B0%D1%81%D1%81%D0%B0_%D0%9C%D1%8F%D0%BA%D0%B8%D1%88%D0%B5%D0%B2/82.html
http://chel-scool14.ucoz.ru/index/teplovye_dvigateli/0-92
http://www.myshared.ru/slide/68269/
http://principraboty.ru/princip-raboty-teplovogo-dvigatelya/
http://xn--8-8sb3ae5aa.xn--p1ai/jenergija-topliva-principy-raboty-teplovyh-dvigatelej/
http://obrazovaka.ru/fizika/teplovoy-dvigatel-princyp-deystviya.html

Оцените статью
( Пока оценок нет )
Как Это Работает?
Добавить комментарий
