Автомат в электрощиток — дешевый лучше дорогого, какой выбрать?

Под чьей маркой покупать

Интересно, что в зависимости от параметра отключающей способности ассортимент низковольтного оборудования у известных брендов довольно отличается.

Допустим, Вы решили ограничиться 4,5кА. Будьте готовы к тому, что днем с огнем не найдете таких моделей у нескольких ведущих производителей низковольтного оборудования — например, ABB, General Electric, Hager.

Дело в том, что в странах Европы не используется модулька с отключающей способностью ниже 6кА, как не соответствующая их более высоким стандартам безопасности.

Другие бренды выпускают серии на 4,5кА специально для рынка СНГ. Например, разрекламированная линейка «Домовой» от Schneider Electric. Не проблема найти такой и у IEK.

Как правило, это устройства с удешевленной конструкцией. Так, у Legrand и Schneider Electric не предусмотрен выход для подключения шины гребенки. А окошко индикации состояния контактов выполнено только у Eaton и у недорого IEK (кстати, к чести производителя).

Во многих магазинах электротехники аппараты на 4,5кА составляют основную часть ассортимента, причем пользуются высоким спросом (в том числе из-за самой демократичной цены).

В продаже изредка попадаются «ископаемые» на 3кА (например, от Аско-Укрем). Помимо самой дешевой на рынке стоимости, никаких преимуществ они не имеют. Не рекомендуем к использованию.

Могут возникнуть сложности и при поиске однополюсного «автомата» на 10кА. Так, у ABB такого в модульном исполнении вообще не существует, поэтому выбирать придется из тех же Eaton (Moeller), Hager, IEK и парочки менее известных производителей вроде словацкого SEZ. Как раз 10кА автоматические выключатели производства SEZ Krompachy, имеют самую демократическую цену в своем классе (словацкий PR61C16 по аналогии с автоматом Eaton16/1 в начале обзора, стоит «всего» 2,8$)

А вот номинал 6кА представлен у всех брендов, находящихся «на слуху». Это самые востребованные в европейских странах «бытовые» автоматы.

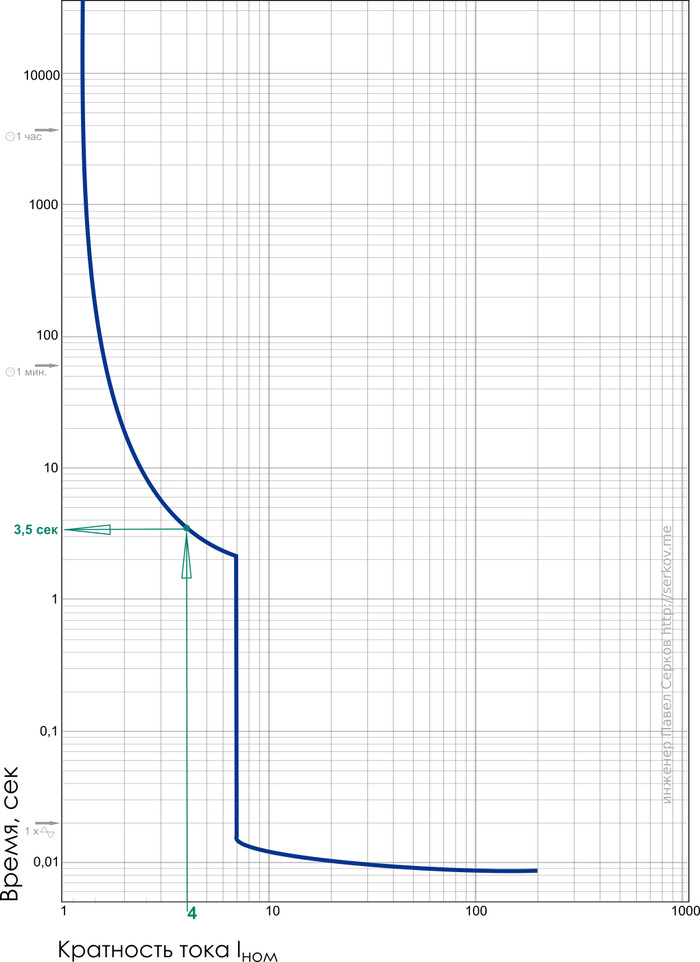

Я уже делал пост про устройство автоматических выключателей, как пришли к той конструкции, что есть. Настало время поговорить о том, как их выбирать. У этого поста есть видеоверсия, а также полная текстовая с картинками в продолжении. Все ради вас, дорогие читатели)

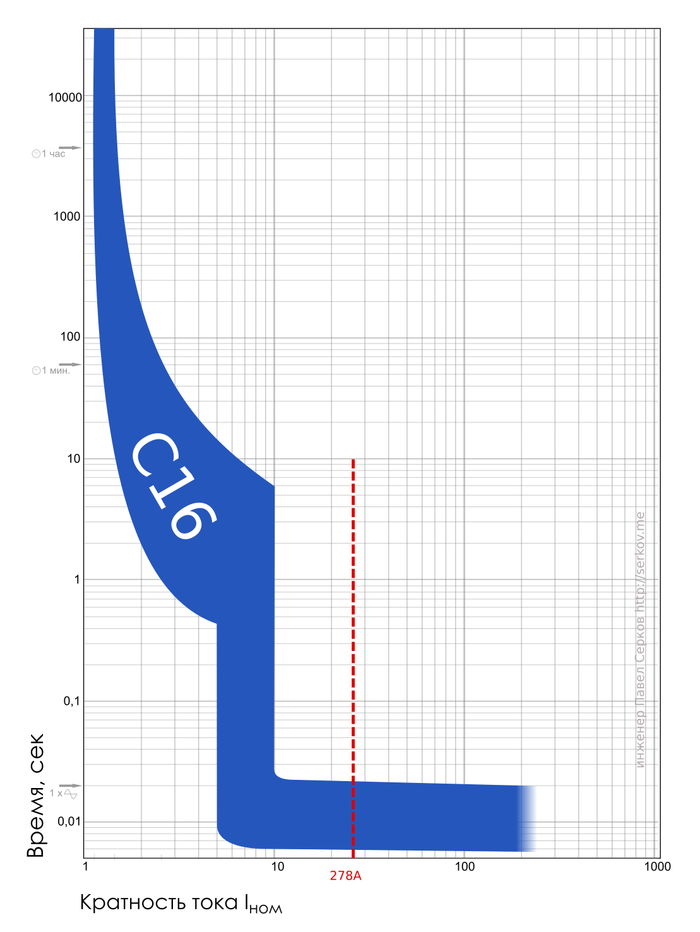

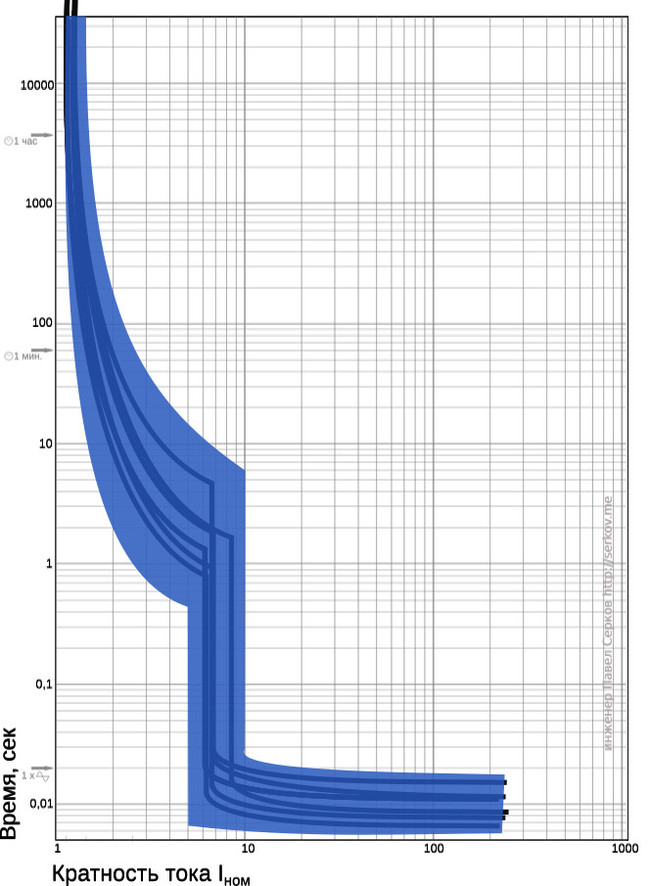

Но это график конкретного экземпляра автоматического выключателя. В реальном мире, у автоматических выключателей есть разброс характеристик, даже у выключателей взятых из одной коробки. Поэтому на графике изображена область, в которой  окажется характеристика случайно взятого автоматического выключателя.

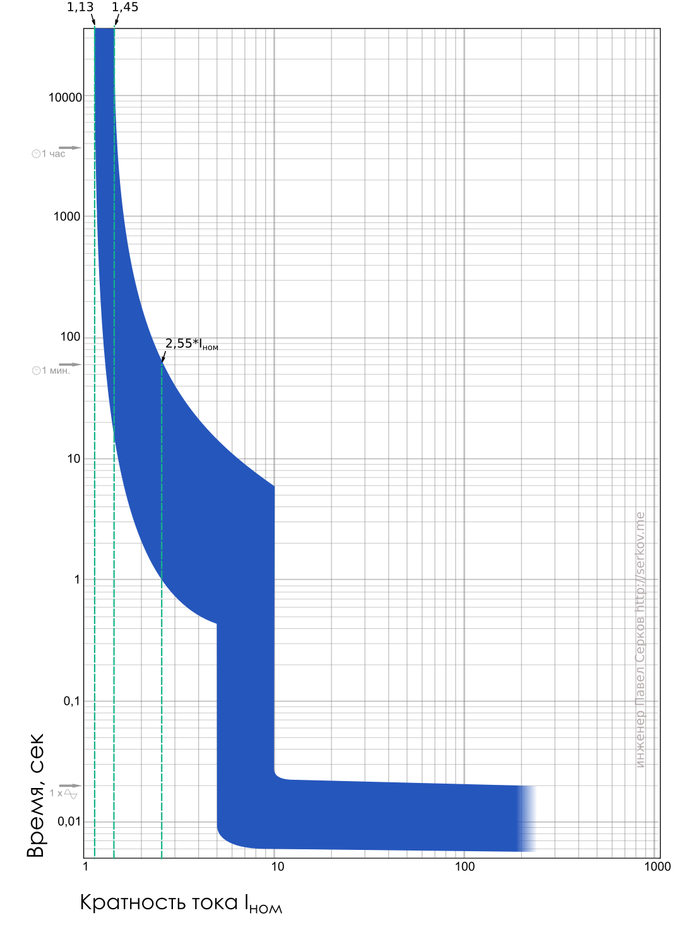

В результате, если взять определенный ток, то мы получим диапазон значений времени, за которое сработает автоматический выключатель. От и до, как например вот здесь:

Откуда взялись эти магические цифры? Из стандарта (у нас в стране — ГОСТ 60898-1-220). Просто разработчики условились, что разброс параметров срабатывания расцепителей должны быть в этих пределах. Причем скорее всего взяли просто две удобные точки времени — 1 час и 1 минута, и воспользовались статистическими данными, чтобы получить кратности номинального тока.

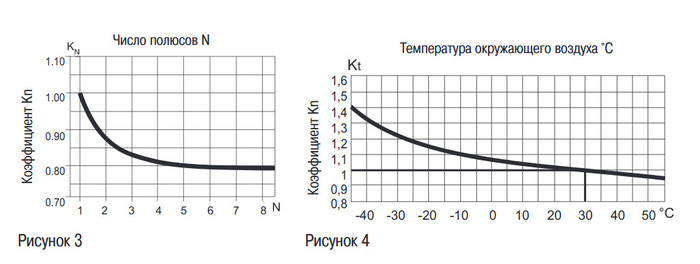

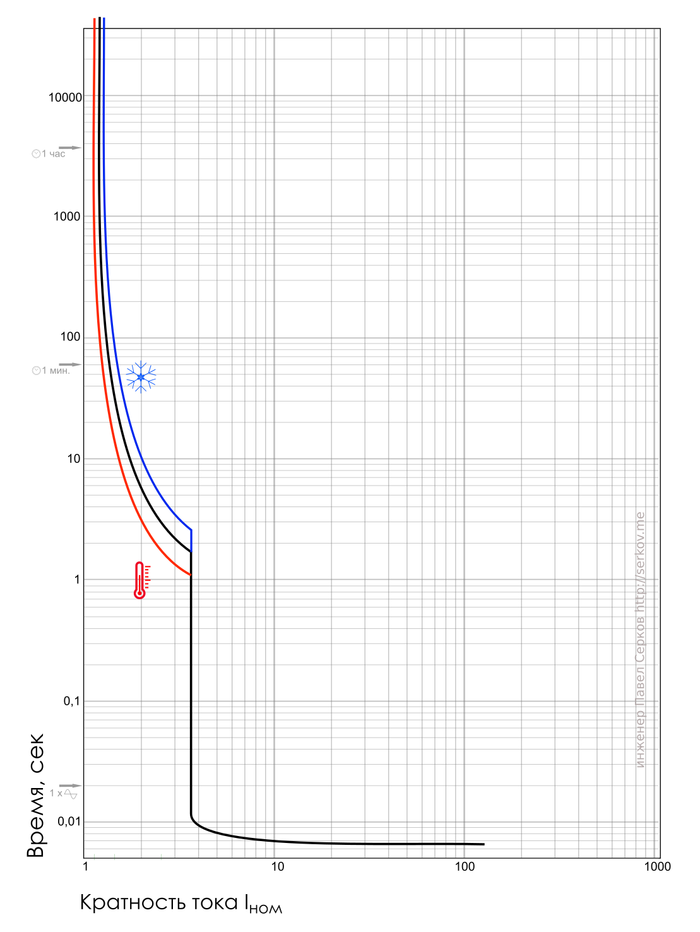

Ну и чтобы совсем жизнь мёдом не казалась, стоит добавить, что в зависимости от температуры окружающей среды применяют коэффициенты. На жаре тепловой расцепитель прогревается и срабатывает быстрее, а вот на морозе наоборот.

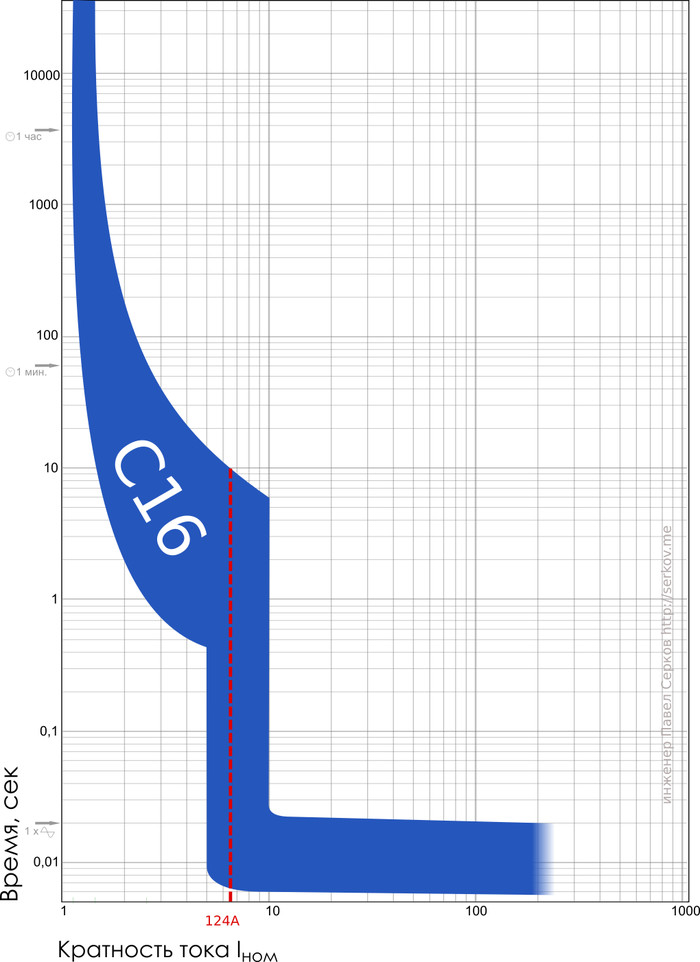

Как видим все отлично — при коротком замыкании тока будет достаточно, чтобы электромагнитный расцепитель сработал. А вот в деревне Вилабаджо очень плохая проводка, и ток короткого замыкания всего 124 А. Смотрим на график:

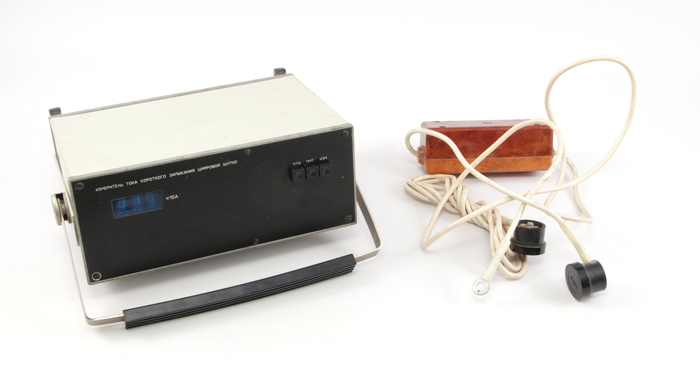

Щ41160, творение сумрачного советского гения.  Устраивает короткое замыкание на доли секунды и измеряет ток непосредственно. В коричневой коробочке на проводе — предохранитель на 100А.:

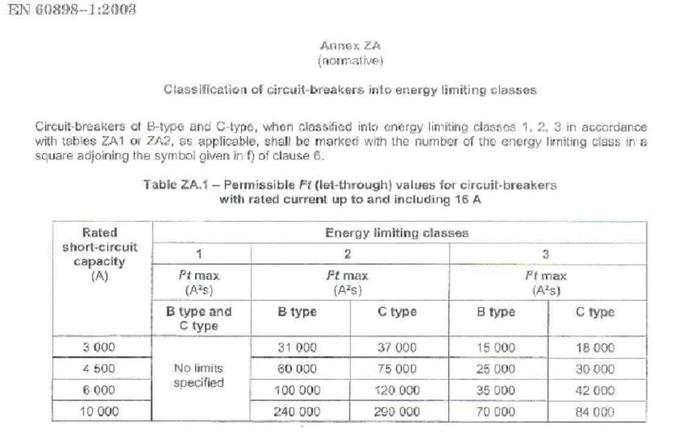

На автоматическом выключателе в прямоугольной рамке нанесена величина  отключающей способности в амперах — это максимальный ток, который способен разомкнуть автоматический выключатель без поломки. Вот на фото автоматические выключатели с отключающей способностью в 3000, 4500, 6000 и 10000 А:

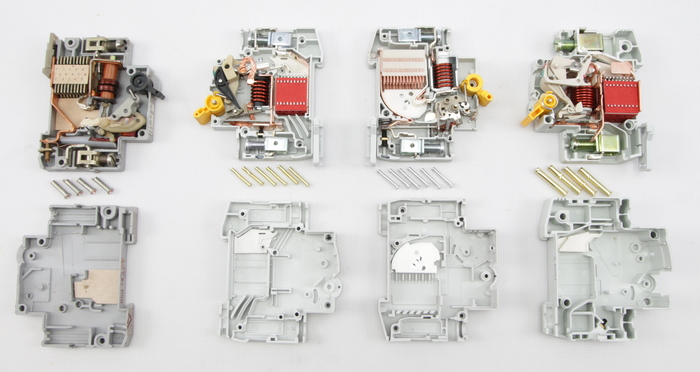

Для наглядности я их разобрал. Большая отключающая способность заставляет не только делать дугогасительные камеры больше, но и усиливать другие конструктивные части, например защиту от прогара вбок.

Отсюда легко видеть, что автоматический выключатель не замена нормальному выключателю при частом использовании. Если пожадничать, и вместо пускателя с контактором  заставить сотрудника включать/отключать мешалку дергая автомат по 10 разв  день, то автомат может прийти в негодность менее чем за пару лет. Вот фото автоматического выключателя, контакты которого пришли в негодность из-за большого тока:

Промышленные и бытовые автоматы

Рядовой пользователь в отличие от опытного эл.монтажника не понимает или не знает, что существует так называемая промышленная и бытовая (домашняя) серия автоматических выключателей.

При этом внешне они могут выглядеть абсолютно одинаково. Тот же самый корпус, клеммы, тот же язычок для вкл-откл., только надписи немного отличаются.

Очень хорошо все различия в линейках прослеживаются у ABB. Самые бюджетные модели – это серия basic M.

Далее идет серия SH.

И самая дорогая – S.

В чем их существенные отличия?

Промышленные автоматы (S) в отличие от бытовых, имеют повышенную износостойкость. То есть, вы сможете включать и отключать их под нагрузкой гораздо большее количество раз, плюс у них увеличенный ресурс работы при коротких замыканиях.

Кроме того, более дорогие автоматы имеют повышенную стойкость к агрессивным средам – влажность, пыльные помещения, наличие вибраций. Все подобные аппараты даже снабжаются морским сертификатом.

Их можно устанавливать на объектах в прибрежных районах рядом с морем или океаном, там где постоянно соленый воздух или же монтировать напрямую на кораблях.

Неужели все эти условия эксплуатации автоматов присутствуют в вашем доме? Когда эл.щиток располагается не в подъезде, а внутри квартиры, то это вообще можно считать идеальными условиями для их работы.

Постоянная плюсовая температура, никакой пыли и влажности. Практически тепличные условия.

Ну и зачем вам здесь переплачивать за сверхзащиту?

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА.

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

Подключение дополнительных устройств

У бюджетных моделей автоматов отсутствует возможность подключения дополнительных аксессуаров. Таких, как независимые расцепители, доп.контакты, сигнальные элементы и т.п.

Сюда же относится индикация состояния автомата при отключении от КЗ (разноцветное окошко).

Но в квартире вам этого и не требуется. Даже если и понадобятся подобные приблуды, в крайнем случае можете купить выключатели из средней линейки. Там все это присутствует с избытком.

Смотреть на промышленную серию как на панацею не стоит.

Считается, что промсерия более надежна, чем бытовая и эти автоматы реже выходят из строя, якобы по причине более качественной сборки и контроля.

Но если вы не просто будете читать отзывы в интернете, а реально поинтересуетесь в магазинах, сколько рекламаций было от тех же ABB Basic или Schneider Easy 9 (made in Chine между прочим), вы слегка удивитесь.

В подавляющем большинстве магазинов возвратов по гарантии вообще нет, а там, где они присутствуют — это единичные случаи на тысячи проданных экземпляров.

Кстати, и в промсерии тоже случаются выходы из строя и связаны они в первую очередь как раз с их доп.функциями. Например, у той же S серии от ABB, зачастую винты в двойных клеммах идут не по резьбе или срываются.

Хотя в большинстве случае это объясняется отсутствием у электриков нормальных отверток с регулировкой крутящего момента.

Либо неправильным подбором формы жала отвертки.

У бытовой серии и у промки шлицы винтов также могут отличаться.

У некоторых моделей возникают проблемы с элементами для подключения доп.устройств. В принципе все логично, чем больше деталей в механизме, тем чаще он будет ломаться.

Это правило стабильно работает испокон веков. Неужели получается, что в плане надежности вообще нет разницы? Не совсем так.

Например, у Шнайдера есть более дорогие автоматы Acti 9 и дешевые Easy 9. Так вот, у бюджетника Easy 9 окно срабатывания (при тепловом перегреве) более широкое, а у Acti 9 выдержано гораздо точнее.

Даже конструкция теплушки немного отличается.

Эти затраты и временные рамки на доведение порогов срабатывания под идеальные значения, в конечном итоге и образуют другую ценовую категорию.

Где-то эти миллисекунды может и сыграют свою роль, но в домашних условиях какая вам разница?

Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.

Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.

При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.

Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).

После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.

Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.

Как выбрать автоматический выключатель

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

• Мощность = Напряжение х Ток.
• Ток = Мощность Напряжение.

Напряжение в розетке — 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО). Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами. То есть всегда нужно принимать во внимание сечение провода и его пропускную способность.

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

• Менять проводку на медную.
• К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый. Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева.

• Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
• Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Как выбрать автоматический выключатель для дома.

Перегорела лампочка или сломался утюг, мы говорим «выбило пробки». На самом деле, это сработал автоматический выключатель. Возможно, он предотвратил пожар в квартире. Чтобы система работала именно так, выключатель нужно правильно выбрать и установить.

Автоматические выключатели: трехполюсной, двухполюсной, однополюсной.

Как устроен автоматический выключатель

Проводка и электроприборы рассчитаны на определенную силу тока. Однако иногда в сети случаются неисправности – перегрузки и короткие замыкания – и сила тока может вырасти за доли секунды в тысячи раз, тогда провода перегреются, а изоляция – расплавится и может загореться. Но если на проводе установлен автоматический выключатель (или как его еще называют, «автомат»), он этого не допустит. При коротком замыкании или перегрузке сети он прекратит подачу тока.

Главный элемент каждого выключателя – расцепитель. Из названия понятно, что его задача – размыкать электрическую цепь при превышении силы тока.

В современных выключателях используется сочетание двух типов расцепителей: теплового и электромагнитного. Первый срабатывает медленно и защищает проводку от перегрузок сети – незначительного превышения силы тока, которое, тем не менее, нагревает провода. Второй расцепитель – электромагнитный – мгновенно размыкает сеть при резком скачке тока в случае короткого замыкания.

Все бытовые автоматы устроены примерно одинаково, но отличаются своими характеристиками.

Какие параметры важны

ГОСТ классифицирует выключатели по 12 параметрам. На самом деле их ещё больше, но если выбирать автомат для бытовых нужд и «обычных» условий эксплуатации (переменного тока, установки в электрощиток, комнатной температуры и влажности), список можно сократить до 4-5 пунктов. В него войдут: полюсность, рабочее напряжение, номинальный ток, класс срабатывания и ток короткого замыкания.

Выбор автоматического выключателя

Шаг 1. Определите количество

Чтобы разобраться с количеством выключателей, вам нужно знать число силовых цепей в квартире.

Силовая цепь – это провод, идущий от электрощитка в квартиру, вместе с подключенными к нему приборами-потребителями электроэнергии. Как правило, в квартирах в одну цепь объединены осветительные приборы, в другую – розетки. Каждый из бытовых приборов: например, посудомойка, водонагреватель, кондиционер – получает электричество по отдельному проводу, а значит включен в свою электрическую цепь.

По современным стандартам на каждую электроцепь нужно устанавливать отдельный выключатель. Плюс еще один – на вводе проводов в квартиру. Он так и называется: вводной автомат. Кроме защиты проводки, он позволяет полностью обесточить квартиру, например, если нужно провести электротехнические работы.

Шаг 2. Выберете полюсность и рабочее напряжение

Электрическое подключение в вашем доме может быть однофазным или трехфазным. С точки зрения выбора автомата, эти подключения отличаются количеством жил в проводе, которые выключатель должен обесточить при срабатывании. На каждую жилу нужна своя секция выключателя. Полюсность – это фактически количество секций в автомате: их может быть от одной до четырех.

Если подключение квартиры или дома однофазное, все цепи в квартире – в том числе, и для электроплиты – тоже будут однофазными. Поэтому для проводки внутри квартиры обычно достаточно однополюсных автоматов, которые нужно устанавливать на провод фазы. Только вводной выключатель должен быть двухполюсным, поскольку для полного обесточивания сеть нужно отключить и от фазы, и от нейтрали. Рабочее напряжение в однофазной сети – 220В.

Если дом или квартира подключены по трехфазной схеме, то вводной автомат нужно покупать четырехполюсный. А вот внутри квартиры, скорее всего, опять будут однофазные подключения. Исключение – электроплита. Ее, как правило, подключают по трехфазной схеме. В частном доме трехфазная схема может применяться для насосов, соляриев, инфракрасных саун и других мощных потребителей. Напряжение в трехфазной сети – 380 В, но если при этом в квартире есть однофазные цепи, то для них нужно брать четырёхполюсный автомат на 220В.

Какие автоматы лучше и надежнее для квартирной электропроводки

Автоматические выключатели – это распространенные устройства, которые предназначены для защиты электропроводки в помещении от перегрузок сети и токов короткого замыкания. Если произойдет нештатная ситуация и по жилам проводов пройдет сверхток, изоляция может мгновенно расплавиться, что приведет к возгоранию. Последствия могут быть плачевными. Чтобы предотвратить трагичные события, достаточно установить автоматический выключатель с учетом технических параметров сети.

1. Зачем нужны автоматы для электропроводки
2. Основные правила расчета параметров
3. Критерии выбора электроавтомата для квартиры
4. Ток короткого замыкания
5. Номинальный (рабочий) ток
6. Ток срабатывания
7. Селективность
8. Число полюсов
9. Особенности автоматов для розеток некоторых известных марок
10. Распространенные ошибки при покупке

Зачем нужны автоматы для электропроводки

Схема автоматов в щитке

Прежде чем разобраться, какие автоматы лучше и надежнее для квартирной электропроводки, следует выяснить, зачем вообще нужны эти устройства. Причины, по которым лучше приобрести автомат для квартиры:

• В случае возникновения аварийной или нештатной ситуации легче установить причину, при условии, что защита установлена на каждой линии.
• Осветительные приборы отключатся лишь в одной комнате, а не по всей квартире, следовательно, не будет необходимости в полной темноте искать альтернативные источники освещения. То же самое касается розеток. Если на линии, где работает холодильник, произошли неполадки, водонагревательный бак продолжит работу в штатном режиме.

В сравнении с пробками, оснащенными плавкими вставками, и автоматическими пробками, автоматы имеют много преимуществ.

Критерии выбора электроавтомата для квартиры

Схема распределительного щитка

Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства. Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:

• ток короткого замыкания;
• рабочий ток;
• ток срабатывания;
• селективность;
• число полюсов.

Ток короткого замыкания

Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА. Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.

Номинальный (рабочий) ток

Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.

Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.

Для выбора подходящей технической характеристики автомата требуется найти таблицы выбора сечения кабеля по току, номинал автомата и таблицу выбора по мощности. Они прописаны в издании Правил Установки Электрооборудования.

Ток срабатывания

Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.

В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.

Селективность

Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.

Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.

Число полюсов

С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.

• Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
• Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.

Для защиты электродвигателей бытовой техники лучше отдавать предпочтение трехполюсным устройствам на 380 Вольт.

Особенности автоматов для розеток некоторых известных марок

В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.

К наиболее востребованным и надежным автоматическим выключателям можно отнести:

«АВВ» — автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.

Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах.

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

• При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
• Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
• Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Автоматические выключатели – это ценное устройство, помогающее предотвратить много проблем, связанных с электроэнергией. Если есть сомнения, для выбора подходящего автомата лучше обратиться в технический отдел РЭСа за консультацией специалистов.

Выбор автомата по сечению кабеля и мощности нагрузки

Уже достаточно давно в современных домах перестали использовать пробки. Им на смену пришли более технологические устройства — автоматы, они же пакетники, хотя некоторые до сих пор именуют их по-прежнему пробками, но это неправильно, ведь принцип работы пробки и автомата несколько разный. Так как в этой статье мы будем рассматривать подбор автомата, в зависимости от сечения кабеля, то и о пробках речи не будет.

Итак, автомат представляет собой устройство, позволяющее размыкать электрическую цепь автоматическим путем в двух случаях:

• токовая перегрузка линии;
• возникновение короткого замыкания (КЗ).

В первом случае перегрузка возникает из-за неисправности электроприборов или их большого количества и удельной мощности. Во втором же случае, из-за замыкания, расход электроэнергии идет на нагрев проводов с максимально возможным током для этого участка. Кроме вышеуказанных случаев разрыва цепи автомат предоставляет возможность мануального управления. На корпусе устройства имеется рубильник, позволяющий размыкать цепь.

Предназначение автоматического выключателя — защита того участка электрической цепи для которой он установлен, а так же своевременное размыкание этого участка при возникающей перегрузке или коротком замыкании.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные.
   Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные.
   Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные.
   Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные.
   Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

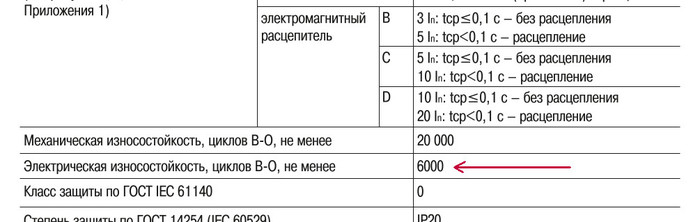

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Важно! Сначала следует рассчитывать мощность потребителей, а затем уже выбирать проводник соответствующего сечения и только после этого выбирать автомат (пакетник). Номинальный ток пакетника должен быть меньше максимального тока, разрешенного для провода этого сечения.

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

• пылесос (1300 Вт);
• электроутюг (1000 Вт);
• кондиционер (1300 Вт);
• компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Нюансы

В основном, вопросов с подбором пакетника по сечению кабеля у читателей не должно возникнуть, но есть некоторые тонкости, которые мы не упомянули выше.

1. Автомат с каким типом электромагнитного расцепителя выбрать
   В быту чаще всего используются автоматы категории «В» и «С».

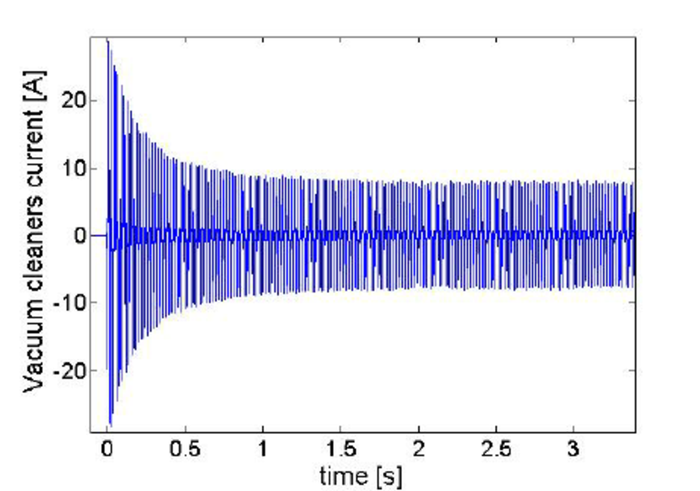

   Обусловлено это максимально быстрым срабатыванием пакетных выключателей при превышении номинального тока. Это крайне актуально при использовании таких приборов как электрочайники, тостеры и утюги. В зависимости от типа используемой техники следует выбирать определенную категорию, желательно отдать предпочтение выключателям категории «В».
2. Автомат с какой максимальной мощностью отключаемой способности выбрать
   Зависит от места расположения ввода электричества с подстанции в квартиру, если в непосредственной близости, то стоит выбирать с отключаемой способностью в 10000 ампер, в остальном же для городских квартир хватает устройств на 5000–6000 ампер. Можно перестраховаться и выбрать вариант в 10000 ампер, в конечном счете данный показатель влияет лишь на то, будет ли работоспособен автомат после короткого замыкания.
3. Какой тип провода выбрать: алюминий или медь
   Настоятельно не рекомендуем приобретать алюминиевые проводники. Медная проводка более надежная и способна выдерживать более высокие токи.

Видео по теме

Как выбрать автоматический выключатель по току и сечению.

Автоматический выключатель — коммутационный аппарат, назначение которого заключается в быстром и безопасном отключении участка цепи от электросети. Работает только на автоматическое выключение при превышении показателей. Снова восстановить подачу электричества придется вручную. И делать это без знания причины отключения не рекомендуется.

Важно в выборе учитывать сечение вводного кабеля. Например, медный 4 мм 2 — сечение одной жилы в кабеле. По таблице ниже смотрим максимально допустимый этим проводником ток.

Он составляет 36 Ампер. Соответственно, если провода не пропустят выше 36А, то нельзя ставить автомат на 40 Ампер на мощную электроплиту или на ввод. Некоторые слепо следуют рекомендациям, не видя свои реалии.

Придется ставить на 25А и не использовать одновременно более 2 горелок, а вводной на 32А максимум. Такие вот костыли, но если дом старый, то придется делать электрику с тем что имеем.

Как рассчитать автоматический выключатель

Если вы не знаете ничего про тепловой и электромагнитный расцепители, что это и для чего, то вам стоит прочитать сначала другую нашу статью — расцепители автоматического выключателя.

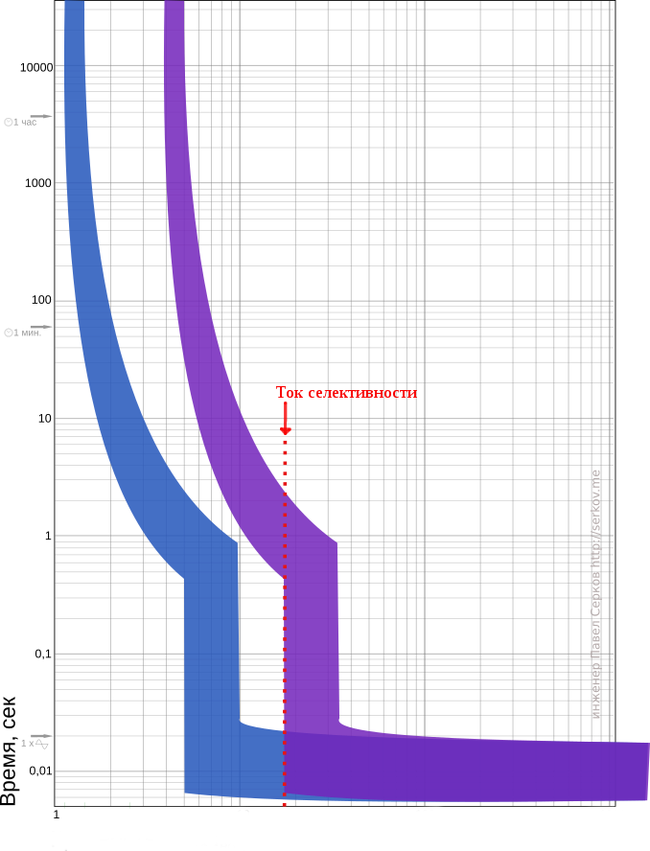

Сначала стоит упомянуть, что существуют стандартные значения характеристики теплового расцепителя (таблица выше), которые обычно ставят в щиток. О выборе характеристик ниже.

Если подбирается автоматический выключатель под конкретную установку или несколько, то сначала нужно рассчитать номинальный ток. Для группы — сложить их вместе по окончанию расчета. Формулы очень простые:

1) Сила тока: I=P/U, (Мощность, Вт/ напряжение, В).

2) Сила тока для двигателей: Iн=Pн/(√3*Uн*cosφ*η).

Мощность нужно перевести из килоВатт в Ватты, если указано в кВт. Косинус Фи и КПД для каждого двигателя свой, и для каждого есть значения в справочной литературе и просторах интернета.

Когда мы узнали силу тока, приступаем к выбору автомата. Цифра указывает ток теплового расцепителя, а буква рядом означает значение токов короткого замыкания, при котором автомат отработает. Это значение, при котором автомат отключится, чтобы не допустить дальнейшего роста токов КЗ, защищая вашу сеть.

• A: 1. Ставятся для защиты дорогой микроэлектроники, не имеющей пусковых нагрузок.
• B: Гарантировано отработает при токах в 3-5 больше номинального. Выбор для освещения.
• C: 5-10. Самая распространенная характеристика для домашних проводок.
• D: 10-20. Чаще всего используется для двигателей с большими пусковыми токами.

Грубо говоря это коэффициенты. Если написано в маркировке «С16», это означает что гарантировано отключится при кратковременном превышении номинала в 160 Ампер (16*10). Указывается диапазон от 5, потому что существуют погрешности, и качество сборки, которые влияют на скорость отключения.

Правильный подбор этой характеристики важен, так как если это будет B для стиральной машины, то при первом запуске автомат будет каждый раз отключать сеть. Ибо это будет превышать пропускное значение, сигнализируя ему о КЗ.

Итак, когда вы рассчитали силу тока вам следует взять небольшой запас.

А теперь небольшой пример, как совместить всё вышесказанное.

Пример рассчета

На практике все просто. Возьмем для примера двигатель стиральной машины мощностью 2 300 Вт. Рассчитываем по второй формуле с кпд и косинусом фи.

Кратность пускового тока у стиралки примем за 5. То есть 11,2*5 = 56 А. Это ток, который будет проходить в цепи не более 5 сек при запуске агрегата. Дальше берем небольшой запас в 10 и 20%.

Теперь смотрим какой автомат нам выбрать под эти значения. Стандартная линейка автоматов по току от производителей:

Значение Т.Р, Амперы

1

2

3

6

10

16

20

25

32

40

50

63

Нам подходит аппарат на 16. Далее выберем характеристику. Собственно кратность пускового тока была 5, то есть нам нужен автомат с характеристикой «С». Итог: Берем автоматический выключатель марки — ВА47-29 1Р 16А 4,5кА х-ка С. Или просто «С16».

Производители

На данный момент самыми хорошими можно считать аппараты марок:

• ABB (Германия);
• Legrand (Франция).

Если вы хотите получить высочайшее качество и чувствительность элементов, то стоит присмотреться к их домашних сериям. Из среднего сегмента могу порекомендовать — Schneider Electric. А большинство застройщиков ставят нам дешевые IEK, EKF, TDM и так далее.

Конечно, они могут стоить раз в 5 дешевле. Но стоит ли экономить на безопасности и квартире, стоимостью превышающей этот автомат в тысячи раз?
