Частотник для трехфазного электродвигателя принцип работы

Асинхронный двигатель существенно превосходит электрические машины других типов в производительности и мощности, однако не лишен характерных недостатков. Так, например, для контроля над скоростью вращения ротора прибор необходимо оснащать дополнительными элементами. То же самое и с пуском – пусковой ток асинхронного двигателя превышает значение номинального в 5-7 раз. Из-за этого возникают дополнительные ударные нагрузки, потери электроэнергии, что в совокупности лишь уменьшает срок работы агрегата.

Асинхронный двигатель существенно превосходит электрические машины других типов в производительности и мощности, однако не лишен характерных недостатков. Так, например, для контроля над скоростью вращения ротора прибор необходимо оснащать дополнительными элементами. То же самое и с пуском – пусковой ток асинхронного двигателя превышает значение номинального в 5-7 раз. Из-за этого возникают дополнительные ударные нагрузки, потери электроэнергии, что в совокупности лишь уменьшает срок работы агрегата.

Для решения этих проблем в результате упорных исследований был создан класс специальных устройств, предназначенных для автоматического электронного контроля пусковых токов – частотные преобразователи.

Частотный преобразователь для электродвигателя уменьшает величину пусковых токов в 4-5 раз и не только осуществляет плавный запуск, но и управляет ротором путем регулировки напряжения и частоты. Использование прибора имеет и другие достоинства:

позволяет сэкономить до 50% электроэнергии при запуске;
с его помощью обеспечивается обратная связь смежных приводов.

Фактически это не преобразователь, а генератор трёхфазного напряжения необходимой величины и частоты.

Число входящих/выходящих управляющих разъёмов должно быть немного больше минимально необходимого. Но это, конечно, отражается на повышении цены и возникновении затруднений при установке устройства.

Принцип работы частотного преобразователя

Использование ручного управления пускового тока чревато излишними энергозатратами и уменьшением срока эксплуатации электрического двигателя. При отсутствии преобразователя также наблюдается превышение номинального значения напряжения в несколько раз. Из-за работы в таком режиме, также наблюдается негативное влияние.

Кроме того, частотный преобразователь обеспечивает плавность управления функционированием двигателя, ориентируясь на балансировку значений напряжения и частоты, и снижает энергопотребление вдвое.

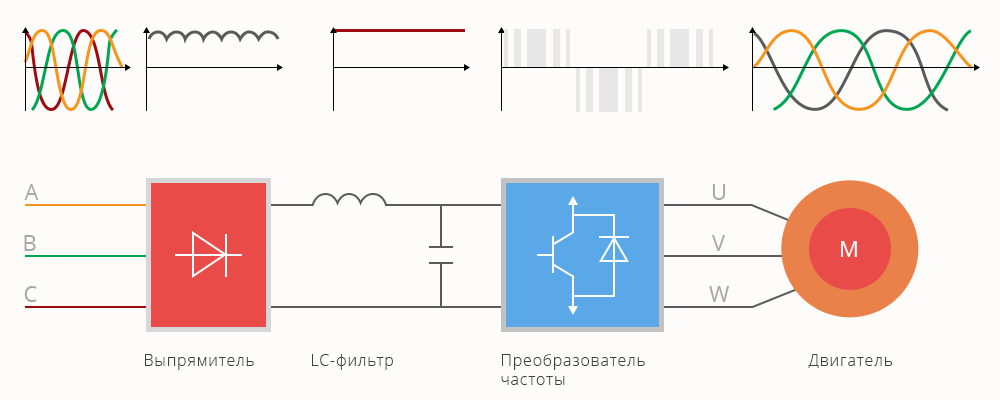

Весь приведённый перечень положительных моментов возможен благодаря принципу двойного преобразования напряжения. Действует он следующим образом:

1. Сетевое напряжение регулируется через выпрямление и фильтрование в звене прямого тока.
2. Выполнение электронного управления, которое формирует определённую частоту, в соответствии с предварительно обозначенным режимом, и трёхфазное напряжение.
3. Происходит продуцирование прямоугольных импульсов с последующей корректировкой амплитуды при помощи обмотки статора.

Напряжение и частота тока на выходе генератора изменяется с помощью органов управления преобразователя, при этом частота выходного напряжения может изменяться от нуля до частоты, которая может быть значительно выше частоты питающей электросети, что позволяет преодолеть предел скорости вращения асинхронного двигателя, подключенного напрямую.

Как выбрать преобразователь частоты

На рынке представлены сотни моделей частотных преобразователей, которые отличаются не только фирмой-производителем, мощностью, возможностями настройки и автоматизации, но и областью применения для решения общих и узкоспециальных задач. В общем случае оборудование подбирают по таким характеристикам:

• номинальная мощность, напряжение и сила тока в управляемой нагрузке, то есть двигателя;
• диапазон регулирования частоты на выходе, который определяет максимальную скорость вращения мотора;
• тип и возможность управления;
• необходимость управления вспомогательной нагрузкой;
• число и тип линий обратной связи от датчиков;
• класс защиты от атмосферных воздействий в зависимости от места предполагаемой установки.

Эти ключевые параметры помогут значительно сузить круг выбора и получить список из нескольких моделей, среди которых можно будет подобрать наиболее подходящую, например по цене или дополнительным возможностям. Также нужно понимать, что это оборудование подбирается под задачу управления двигателем заданной мощности, поэтому покупать частотник с запасом по рабочим характеристикам нет смысла, поскольку он обойдется значительно дороже, а точность управления может ухудшиться.

Преимущества управления насосами с преобразователем частоты:

Оптимизация процессов и сокращение издержек важны на любом уровне — от крупного предприятия до частного индивидуального хозяйства. Существенно повысить эффективность помогает модернизация насосного оборудования. Включение в систему частотного преобразователя для управления насосами улучшает качество работы и заметно экономит денежные средства на обслуживание и ремонт.

Что такое преобразователь частоты, зачем он нужен

Частотный преобразователь (ПЧ, преобразователь частоты, частотник, частотный регулятор) — современное высокотехнологичное устройство с микропроцессорным управлением, множеством функций и гибкими настройками.

В насосных системах функцию привода выполняет электродвигатель. Поэтому для управления насосом частотник подходит наиболее оптимально. Практически любой электронасос можно дооснастить преобразователем.

Разновидностей ПЧ существует множество. Для управления однофазными и трехфазными электронасосами используют универсальные общепромышленные (например, «Веспер» из линейки EI-7011), которые управляют любыми электродвигателями в широком диапазоне мощностей.

Но выгоднее купить для насосов специализированный частотный преобразователь (например, «Веспер» E5-Р7500. Такие модели ПЧ настроены на выполнение конкретного круга задач, заранее оснащены всем необходимым — переплачивать за лишний функционал не нужно.

Помимо опций и функционала, преобразователь частоты для насоса должен соответствовать мощностным характеристикам управляемого привода. Производители насосов в техническом паспорте указывают, какой преобразователь подойдет к данной модели оборудования. Если таких рекомендаций нет, за помощью по подбору можно обратиться к специалистам компании «Веспер».

Принцип работы преобразователя частоты в тандеме с насосом

Классическая водопроводная насосная система, без ПЧ в контуре, работает по принципу дросселирования. Электродвигатель в этой схеме постоянно работает на максимальных оборотах, а давление в системе регулируется запорной арматурой, управление в лучшем случае осуществляется с помощью реле или же вручную.

Метод имеет ряд существенных недостатков:

• быстрый износ оборудования;
• высокий расход электроэнергии;
• частые аварийные ситуации;
• низкое качество работы.

Лишь в периоды пикового потребления воды насос работает в режиме максимальной нагрузки. Во всех остальных случаях повышенная мощность оборудования не оправдана. Это учитывается в продвинутой классической схеме, за остановку и старт электронасоса отвечает автоматика (реле). Но так как реле не способно регулировать обороты привода, по сигналу происходит резкий старт на максимальные обороты. Это приводит к гидроударам и перегрузкам в электросети, в результате система быстро изнашивается.

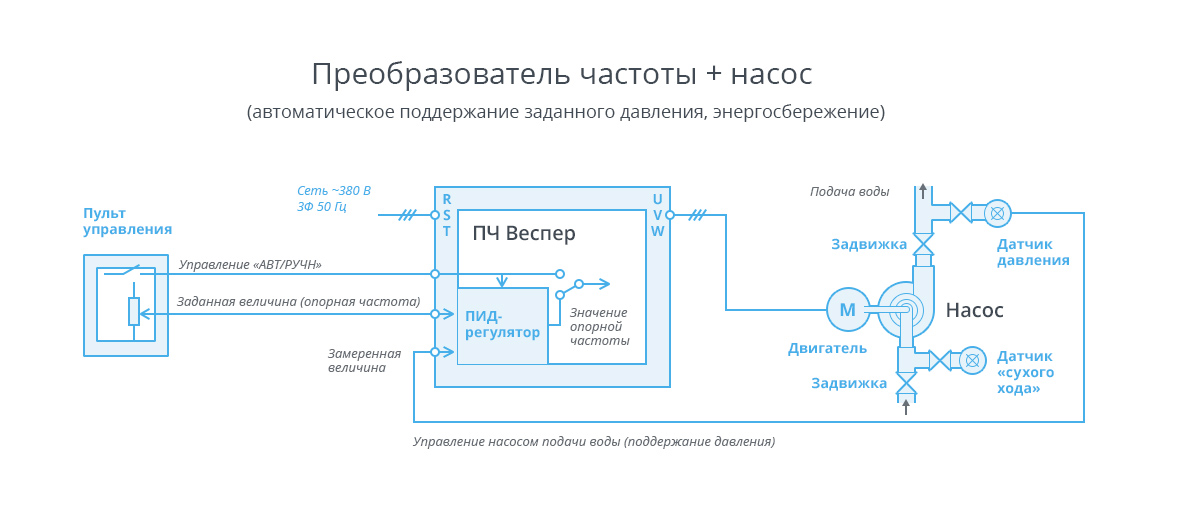

Частотные преобразователи «Веспер» для управления насосами оснащены микропроцессорами с обратной связью. С их помощью можно интеллектуально и бережно регулировать работу оборудования в соответствии с текущими потребностями системы.

Алгоритм работы прост. Когда датчики фиксируют, что уровень давления в трубопроводе либо уровень в резервуаре упал ниже минимума, передается сигнал на преобразователь. Тот плавно запускает электромотор насоса, ударные нагрузки на трубопровод и электросеть исключаются. Подходящее время разгона электродвигателя можно выставить самостоятельно.

Датчики в режиме реального времени передают на преобразователь информацию в процессе разгона насоса. После того, как требуемые величины достигаются, ПЧ прекращает разгон и поддерживает частоту оборотов электромотора. Если уровень снова начнет падать или расти, микропроцессор автоматически отрегулирует давление, изменив производительность насоса. Параллельно частотник выполняет функции защиты (отключает оборудование при сильных колебаниях тока в электросети).

Где используются насосные пч, плюсы и минусы применения

Частотники можно использовать с насосными установками самого различного назначения. Особенно важны частотные преобразователи для насосов систем горячего и холодного водоснабжения, отопления. Результат модернизации конечный потребитель ощутит и оценит сразу же. Водонапорная система с ПЧ в составе функционирует полностью в автономном режиме. При этом качество подачи воды остается неизменным в любое время суток.

Масштаб системы не имеет значения. ПЧ способны заметно поднять эффективность промышленных насосных станций и бытовых колодезных и артезианских миниводокачек на один дом.

Преимущества управления насосами с преобразователем частоты:

• экономия электроэнергии (до 30–40%);
• исключена ситуация «сухого хода» (без воды в системе);
• нет температурных скачков при подаче горячей воды;
• стабильная сила напора;
• отсутствует избыточное давление в трубах;
• продлен ресурс электронасоса и трубопровода;
• снижен уровень шума;
• можно упростить систему, убрать из схемы гидроаккумулятор и др. ненужные узлы и агрегаты.

Минусы схемы с ПЧ:

• начальные вложения на покупку прибора;
• необходим специалист для подключения и настройки оборудования.

Эти недостатки быстро компенсируются за счет удешевления обслуживания. В результате сокращаются издержки на поддержание работоспособности и ремонт, стоимость владения в целом уменьшается, а комфорт заметно повышается.

• Плата за бренд

Этот вопрос сложный и ответить на него не так легко, как хотелось бы, но мы, как минимум, попробуем внести ясность.

На цену преобразователя частоты в общем случае влияет:

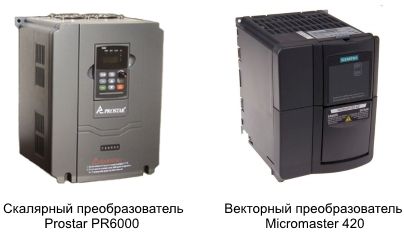

• Метод управления, реализованный в ПЧ, скалярный или векторный

В основе скалярного метода управления лежит принцип постоянства отношения U/f=const. Устройства, реализующие скалярный метод управления, считаются более простыми и в общем случае подходят для управления нагрузкой с низким пусковым моментом на валу электродвигателя.

В основе преобразователей частоты, реализующих векторный режим управления, лежит значительно более сложная математическая модель, с постоянным отслеживанием или расчетом положения вала электродвигателя для поддержания постоянства крутящего момента. Скалярный режим управления в таких устройствах поддерживается по умолчанию, а векторный режим требует пользовательского программирования.

• Наличие встроенных интерфейсов и функционала

Как и в любой технике, преобразователь частоты содержит кроме основного функционала, дополнительные функции, встроенные интерфейсы удаленного управления, некоторые модели содержат в себе полноценные функции ПЛК. Дополнительный функционал – это плюс, но в первую очередь необходимо оценить необходимость такового, прежде чем сравнивать цену двух устройств.

• Плата за бренд

Частотный преобразователь напряжения — это электрический прибор, служащий для преобразования напряжения и частоты переменного тока в напряжение с заданной амплитудой и частотой. Он также способен преобразовывать постоянное напряжение в переменное с заданными характеристиками.

Частотный преобразователь напряжения — это электрический прибор, служащий для преобразования напряжения и частоты переменного тока в напряжение с заданной амплитудой и частотой. Он также способен преобразовывать постоянное напряжение в переменное с заданными характеристиками.

Для чего нужен частотный преобразователь?

Этот вопрос задают множество людей, которым впервые понадобилось подключить трехфазный двигатель насоса или вентилятора. Конечно, любой электродвигатель можно напрямую подключить к сети переменного тока через соответствующую защитную аппаратуру (моторный автоматический выключатель или контактор с тепловым реле).

Рассмотрим процессы, происходящие в электродвигателе в момент прямого пуска с помощью автоматического выключателя или кнопки включения контактора на примере обычного трехфазного асинхронного двигателя.

На статорные обмотки электродвигателя подается переменное напряжение, которое генерирует соответствующее электромагнитное поле этих обмоток. Это поле, направленное в сторону ротора, в свою очередь заставляет генерироваться электрический ток в короткозамкнутых витках ротора. Затем ток в обмотках ротора генерирует ответное магнитное поле, которое и приводит к движению ротора относительно статора. Все эти процессы, возникающие в момент пуска, называются процессом намагничивания статора и ротора.

Скорость вращения электродвигателя или число оборотов в минуту

Скорость вращения вала как асинхронных, так и синхронных электродвигателей определяется частотой вращения магнитного поля статора. Магнитное поле вращается соответственно подаваемому на обмотки статора переменному току по трем фазам. Именно это «вращение» электрического тока в статоре приводит к вращающемуся магнитному полю и определяется по формуле:

n = (60 • f / p) • (1 — s)

Зачем нужно регулировать скорость и как это делается?

Заданное в паспортной табличке число оборотов двигателя на 1 минуту не всегда устраивает потребителя. Иногда скорость механизма хочется уменьшить, а давление в трубе наоборот поднять. Возникает потребность в изменении частоты вращения вала электродвигателя. Как видно из формулы выше, наиболее простой способ изменения частоты вращения вала электродвигателя –изменить частоту переменного тока f.

Принцип работы частотного преобразователя

Вот тут и приходит на помощь частотный преобразователь, иначе говоря ЧРП (частотно-регулируемый привод). Он, как говорилось в самом начале, позволяет задавать на своем выходе заданные в настройках амплитуду напряжения и частоту переменного тока.

Частота вы выходе может регулироваться в диапазоне 0.01 — 590 Гц если брать инверторы серии AS3 Toshiba. Для серии S15 Toshiba диапазон регулирования находится в пределах 0.01 — 500 Гц. Для серии nC3E Toshiba диапазон регулирования находится в пределах 0.01 — 400 Гц. Это объясняется функциональным назначением разных серий ПЧ.

Напряжение на выходе может изменяться в диапазоне от 0 В до напряжения питания ПЧ, т.е. текущего напряжения на входе частотного преобразователя. Это свойство можно использовать для получения нужного выходного напряжения и частоты, что ценно, например, для испытания стендового оборудования. Правда для этого придется использовать специальный выходной синусный фильтр, чтобы получить чистые синусоидальное напряжение и ток.

С частотой все понятно, но зачем нужно изменять напряжение?

Дело в том, что для поддержания определенного магнитного поля в обмотках статора требуется изменять не только частоту, но и напряжение. Получается, что частота должна соответствовать определенному напряжению. Этот называется законом скалярного управления U/f (V/f), где U или V — напряжение.

Также существует закон векторного регулирования. Векторное регулирование используется для оборудования, где требуется поддерживать необходимый крутящий момент на валу при низких скоростях электродвигателя, высокое быстродействие и точность регулирования частоты вращения. Векторное управление представляет собой математический аппарат в «мозге» частотного преобразователя, который позволяет точно определять угол поворота ротора по токам фаз двигателя.

Использование частотника позволяет убрать большой пусковой ток, достигая таким образом значительного экономического эффекта при частых пусках и остановках электродвигателя.

Схема частотного преобразователя

Ниже представлена типовая схема частотного преобразователя. Входное сетевое трехфазное или однофазное напряжение подается через опциональный входной фильтр на клеммы диодного моста. Неуправляемый диодный (или управляемый тиристорный) мост преобразует переменное напряжение сети в постоянное пульсирующее напряжение. Для фильтрации пульсаций служит звено постоянного тока из одного или нескольких конденсаторов C.

Напряжение в звене постоянного тока после выпрямления трехфазного напряжения будет равно согласно формуле: 380*1,35 = 513 В.

Дроссель DCL в звене постоянного тока позволяет дополнительно сгладить пульсации напряжения после диодного моста и выполняет функции снижения гармоник выпрямителя, инжектируемых в питающую сеть.

Выходное напряжение частотного преобразователя будет всегда ниже входного сетевого напряжения. Это связано с потерями в силовом модуле и алгоритме получения ШИМ импульсов.

Между частотным преобразователем и электродвигателем можно установить дополнительный фильтр, позволяющий значительно улучшить форму выходного напряжения после частотника. Это необходимо для того, чтобы импульсы ШИМ не разрушали изоляцию обмоток двигателя и не вызывали перенапряжения на конце длинного кабеля. Подробнее о выходных фильтрах.

Тормозной прерыватель (Brake Chopper)

На схеме частотного преобразователя можно заметить еще один транзисторный ключ T7. Его назначение — сброс энергии звена постоянного тока при значительном превышении напряжения на конденсаторах. Перенапряжение возникает в том случае, когда частота вращения вала электродвигателя превышает частоту тока на клеммах электродвигателя (например, при торможении). Это часто встречается на кранах или крупных вентиляторах, когда невозможно быстро затормозить вращение.

При наступления события превышения напряжения DC, этот транзисторный ключ T7 замыкается, передавая энергию звена постоянного тока на тормозной резистор. Конечно, резистор при этом может очень сильно нагреться и даже разрушится, но при этом не пострадает наиболее дорогое оборудование — частотный преобразователь.

Тормозной резистор является опциональным оборудованием и подключается к специальным клеммам преобразователя частоты.

КПД частотного преобразователя

Такие важные параметры как КПД частотника и производительность воздушного потока для его охлаждения можно посмотреть в соответствующем столбце следующей таблицы на примере серии VF-AS3 TOSHIBA.

*1) В таблице приведены данные для нормального (не тяжелого) режима работы преобразователя частоты.

Области применения и экономический эффект использования частотных преобразователей

Сферы применения преобразователей частоты

Преимущества частотных преобразователей

Внедрение частотных преобразователей дает значительный экономический эффект. Снижение затрат достигается за счет сокращения потребления электроэнергии, расходов на ремонт и техническое обслуживание электродвигателей и оборудования. Появляется возможность использования более дешевых асинхронных электродвигателей с короткозамкнутым ротором, а также сокращения других производственных издержек. Средний срок окупаемости частотных преобразователей составляет от 3-х месяцев до 3-х лет.

Частотные преобразователи Toshiba

Компания СПИК СЗМА как единственный официальный дилер Toshiba в России и СНГ предлагает купить частотные преобразователи серии VF-AS3 для решения задач регулирования скорости электродвигателя. Вы получаете максимально качественную техническую поддержку и гарантию долгой работы преобразователя частоты.

Высоковольтные преобразователи частоты ВПЧ

Выше рассмотрены низковольтные частотные преобразователи. Но также существует множество вариантов высоковольтных преобразователей частоты. Компания СПИК СЗМА является дистрибьютором ПЧ среднего напряжения TMEIC.

В каталоге представлены частотные преобразователи SIEMENS, Prostar, Delta Electronics и VT Drive мощностью 0,12 — 630 кВт. Устройства используются для управления асинхронными электродвигателями переменного тока. В наличии на складе имеются скалярные и векторные преобразователи.

Частотные регуляторы для управления короткозамкнутыми асинхронными приводами. Расчетная мощность: 5,5 — 560 кВт. Напряжение питающей сети: 380В или 660В. Класс защиты IP20 (установка в электрошкаф).

Дополнительное оборудование для защиты и расширения функциональности частотников.

Частотный преобразователь используется для плавного регулирования момента и скорости вращения вала электродвигателя. Также частотник снижает пусковые токи, уменьшает потребление электроэнергии (до 60%), обеспечивает плавный пуск и торможение привода, его защиту от перегрузок и перегрева.

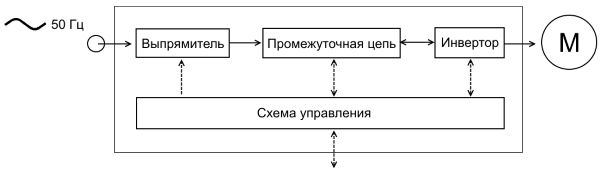

Принцип работы

По способу управления различают скалярные и векторные преобразователи частоты. Скалярные частотники используют широтно-импульсную модуляцию (ШИМ) — распространенный метод управления, суть которого заключается в формировании и подаче выходных импульсов тока заданной частоты и скважности на статорную обмотку электродвигателя. Особенностью скалярного способа является возможность одновременного управления несколькими электродвигателями.

Применение

Инверторы частоты используются для управления электроприводами различного оборудования:

• насосы систем водоснабжения (скважинные, глубинные)
• станочное оборудование (токарные, шлифовальные, ленточнопильные станки)
• лифтовое оборудование
• вентиляторы
• компрессоры
• конвейеры, транспортеры, рольганги
• подъемное оборудование (краны, электротельферы)

Как выбрать частотный преобразователь

Существует несколько основных параметров, которыми руководствуются при выборе частотника.

1. Мощность преобразователя частоты должна соответствовать номинальной мощности электродвигателя. Этот принцип верен в случае с обычным асинхронным приводом. Если используется специальный двигатель (синхронный, с тормозом и т. д.), то правильнее ориентироваться на значение номинального тока — у частотника оно должно быть выше, чем у двигателя.

2. Параметры электросети. Большинство современных частотных инверторов рассчитаны на работу в трехфазной сети с напряжением 380В. Также выпускаются однофазные инверторы малой мощности, рассчитанные на напряжение 220-240В. К сожалению, качество электросети не всегда стабильно. Падение напряжения может привести к отключению частотника, резкое повышение выведет его из строя. Чтобы избежать подобных проблем, рекомендуется выбирать ПЧ с широким диапазоном напряжений.

Обратите внимание. Однофазный частотник можно подключить к трехфазному двигателю по схеме «треугольник» (при подключении по схеме «звезда» происходит потеря мощности). Трехфазный частотный преобразователь также может работать в однофазной сети, но в этом случае его выходной ток не должен быть выше 50% от номинального значения.

3. Перегрузочная способность. Важный параметр, от которого зависит срок службы инвертора. Подбирайте ПЧ в соответствии с продолжительностью, периодичностью и величиной перегрузок двигателя. Обычно эти данные указываются в руководстве к приводу. Иногда рекомендуют приобретать преобразователь с запасом по мощности и пиковому току до 15%.

5. Дополнительные опции. Нередко производители стремятся удешевить свою продукцию и предлагают частотники в базовой комплектации. При покупке преобразователя следует заранее позаботиться о защитном оборудовании: сетевом и моторном дросселях, тормозном резисторе и проч.

К прочим характеристикам инверторов, определяющих выбор той или иной модели, относятся: количество цифровых и аналоговых входов/выходов, класс защиты IP, информативность и удобство отображения рабочих параметров (количество строк на дисплее, тип экрана и проч.), уровень защиты двигателя (защита от скачков напряжения в сети, от перегрева, от короткого замыкания и т. д.), климатическое исполнение.

Также рекомендуем ознакомиться с каталогом мотор-редукторов. В ассортименте представлены приводы с червячной, зубчатой, планетарной и волновой передачами.

Плавный пуск, который обеспечивает частотный преобразователь позволяет снизить необходимую мощность генератора. Так как при таком пуске ток снижается в 4-6 раз, то в аналогичное число раз можно снизить мощность генератора. Но все равно, между генератором и приводом должен быть установлен контактор, управляемый от релейного выхода частотного привода. Это защищает частотный преобразователь от опасных перенапряжений.

Недостатки механического регулирования оборотов ротора электродвигателя

Управление крутящим моментом двигателя посредством механических устройств не снижает пусковой ток двигателя и обладает малым диапазоном регулирования. К тому же, механические устройства – вариаторы при работе испытывают значительные механические нагрузки и подвержены износу. Это обуславливает высокую себестоимость по сравнению с преобразователями частоты, которые лучше адаптированы под частые перегрузки.

Частотные преобразователи подключаются непосредственно к двигателю, что позволяет исключить применение дополнительных механизмов. Также при необходимости преобразователь частоты может временно повысить скорость выше номинальной, в отличие от механического регулирования скорости, которое обычно ограничивает ее диапазон и сужает возможности в выборе режима функционирования электродвигателя.

Технические аспекты применения частотных преобразователей

В настоящее время, асинхронный электродвигатель стал основным устройством в большинстве электроприводов. Все чаще для управления им используется частотный преобразователь – инвертор с ШИМ регулированием. Такое управление дает массу преимуществ, но и создает некоторые проблемы выбора тех или иных технических решений. Попробуем разобраться в них более подробно.

Выбор мощности частотного преобразователя

При выборе мощности частотного преобразователя необходимо основываться не только на мощности электродвигателя, но и на номинальных токах и напряжениях преобразователя и двигателя. Дело в том, что указанная мощность частотного преобразователя относится только к эксплуатации его со стандартным 4-х полюсным асинхронным электродвигателем в стандартном применении.

Реальные приводы имеют много аспектов, которые могут привести к росту токовой нагрузке привода, например, при пуске. В общем случае, применение частотного привода позволяет снизить токовые и механические нагрузки за счет плавного пуска. Например, пусковой ток снижается с 600% до 100-150% от номинального.

Работа привода на пониженной скорости

Необходимо помнить, что хотя частотный преобразователь легко обеспечивает регулирование по скорости 10:1, но при работе двигателя на низких оборотах мощности собственного вентилятора может не хватать. Необходимо следить за температурой двигателя и обеспечить принудительную вентиляцию.

Электромагнитная совместимость

Поскольку частотный преобразователь – мощный источник высокочастотных гармоник, то для подключения двигателей нужно использовать экранированный кабель минимальной длины. Прокладку такого кабеля необходимо вести на расстоянии не менее 100 мм от других кабелей. Это минимизирует наводки. Если нужно пересечь кабели, то пересечение делается под углом 90 градусов.

Питание от аварийного генератора

Плавный пуск, который обеспечивает частотный преобразователь позволяет снизить необходимую мощность генератора. Так как при таком пуске ток снижается в 4-6 раз, то в аналогичное число раз можно снизить мощность генератора. Но все равно, между генератором и приводом должен быть установлен контактор, управляемый от релейного выхода частотного привода. Это защищает частотный преобразователь от опасных перенапряжений.

Питание трехфазного преобразователя от однофазной сети

Трехфазные частотные преобразователи могут быть запитаны от однофазной сети, но при этом их выходной ток не должен превышать 50% от номинального.

Экономия электроэнергии и денег

Экономия происходит по нескольким причинам. Во-первых, за счет роста косинуса фи до значений 0.98, т.е. максимум мощности используется для совершения полезной работы, минимум уходит в потери. Во-вторых, близкий к этому коэффициент получается на всех режимах работы электродвигателя.

Без частотного преобразователя, асинхронные двигатели на малых нагрузках имеют косинус фи 0.3-0.4. В-третьих, нет необходимости в дополнительных механических регулировках (заслонках, дросселях, вентилях, тормозах и т.д.), все делается электронным образом. При таком устройстве регулирования, экономия может достигать 50%.

Синхронизация нескольких устройств

За счет дополнительных входов управления частотного привода можно синхронизировать процессы на конвейере или задавать соотношения изменения одних величин, в зависимости от других. Например, поставить в зависимость скорость вращения шпинделя станка от скорости подачи резца. Процесс будет оптимизирован, т.к. при увеличении нагрузки на резец, подача будет уменьшена и наоборот.

Защита сети от высших гармоник

Для дополнительной защиты, кроме коротких экранированных кабелей, используются сетевые дроссели и шунтирующие конденсаторы. Дроссель, кроме того, ограничивает бросок тока при включении.

Правильный выбор класса защиты

Для безотказной работы частотного привода необходим надежный теплоотвод. Если использовать высокие классы защиты, например IP 54 и выше, то трудно или дорого добиться такого теплоотвода. Поэтому, можно использовать отдельный шкаф с высоким классом защиты, куда ставить модули с меньшим классом и осуществлять общую вентиляцию и охлаждение.

Параллельное подключение электродвигателей к одному частотному преобразователю

С целью снижения затрат, можно использовать один частотный преобразователь для управления несколькими электродвигателями. Его мощность нужно выбирать с запасом 10-15% от суммарной мощности всех электродвигателей. При этом нужно минимизировать длины моторных кабелей и очень желательно ставить моторный дроссель.

Большинство частотных преобразователей не допускают отключение или подключение двигателей с помощью контакторов во время работы частотного привода. Это производится только через команду “стоп” привода.

Задание функции регулирования

Для получения максимальных показателей работы электропривода, таких как: коэффициент мощности, коэффициент полезного действия, перегрузочная способность, плавность регулирования, долговечность, нужно правильно выбирать соотношение между изменением рабочей частоты и напряжения на выходе частотного преобразователя.

Функция изменения напряжения зависит от характера момента нагрузки. При постоянном моменте, напряжение на статоре электродвигателя должно регулироваться пропорционально частоте (скалярное регулирование U/F = const). Для вентилятора, например, другое соотношение – U/F*F = const. Если увеличиваем частоту в 2 раза, то напряжение нужно увеличить в 4 (векторное регулирование). Есть приводы и с более сложными функциями регулирования.

Преимущества использования регулируемого электропривода с частотным преобразователем

Изучение документации

Следует заметить, что хотя частотные преобразователи похожи друг на друга и освоив один, легко разобраться с другим, тем не менее, необходимо тщательно изучать документацию. Некоторые производители накладывают ограничения на использование своей продукции, а при их нарушении снимают изделия с гарантии.

Популярные товары

Pr02-06=1
Блокировка разрещена (активна). Когда на преобразователе частоты появляется питание, то даже если подана команда RUN (через внешние терминалы), двигатель не запустится автоматически.

Серия VFD-B
В этой серии есть функция «Line Start Lockout» (Блокировка старта при подаче питания), и соответствующий ей параметр 02-06. Различные значения этого параметра как раз и определяют поведение привода после сбоев питаниющего напряжения.

Pr02-06=0
Блокировка запрещена (неактивна). Поэтому когда питание на преобразователе частоты появляется, и подана команда RUN (через внешние терминалы), то двигатель запустится автоматически. С этой настройкой нужно быть осторожным, поскольку такой автоматический запуск двигателя может представлять опасность.

Pr02-06=1
Блокировка разрещена (активна). Когда на преобразователе частоты появляется питание, то даже если подана команда RUN (через внешние терминалы), двигатель не запустится автоматически.

Pr02-06=2
Блокировка запрещена (неактивна). Поэтому когда питание на преобразователе частоты появляется, и подана команда RUN (с другого, измененного источника команд управления), то двигатель запустится автоматически. Соблюдать осторожность!

Pr02-06=3
Блокировка разрещена (активна). Когда на преобразователе частоты появляется питание, то даже если подана команда RUN (с другого, измененного источника команд управления), двигатель не запустится автоматически. Потребуется новая команда RUN. Это безопасно.

Так вот, в тех настройках, где разрешена функция «Line Start Lockout» (то есть, разрешена блокировка рестарта), двигатель не запустится автоматически после сброса питания, даже если команда RUN подана.

Серии VFD-F и VFD-G
Здесь ещё проще — параметр 02-06 присутствует, но имеет всего два значения — 00 и 01.
Pr.02-06=00 — блокировка рестарта «Line Start Lockout» запрещена, двигатель запустится автоматически после сброса питания, если команда RUN подана.
Pr.02-06=01 — блокировка рестарта «Line Start Lockout» разрешена, двигатель не запустится автоматически после сброса питания, даже если команда RUN подана. Потребуется новая команда RUN.

Для автоматического рестарта двигателя, нужно подавать команду RUN через внешние терминалы.

Для автоматического рестарта двигателя, нужно подавать команду RUN через внешние терминалы.

Серия VFD-M
Если Pr.146=00, то блокировка рестарта «Line Start Lockout» запрещена, двигатель запустится автоматически после сброса питания, если команда RUN подана.
Если Pr.146=01, то блокировка рестарта «Line Start Lockout» разрешена, двигатель не запустится автоматически после сброса питания, даже если команда RUN подана. Потребуется новая команда RUN.

Для автоматического рестарта двигателя, нужно подавать команду RUN через внешние терминалы.

Серия VFD-S
Если 4-09=d0, то блокировка рестарта «Line Start Lockout» запрещена, двигатель запустится автоматически после сброса питания, если команда RUN подана.
Если 4-09=d1, то блокировка рестарта «Line Start Lockout» разрешена, двигатель не запустится автоматически после сброса питания, даже если команда RUN подана. Потребуется новая команда RUN.

Для автоматического рестарта двигателя, нужно подавать команду RUN через внешние терминалы.
Серия VFD-L2
Если 2-06=0, то блокировка рестарта «Line Start Lockout» разрешена, двигатель не запустится автоматически после сброса питания, даже если команда RUN подана. Потребуется новая команда RUN.
Если 2-06=1, то блокировка рестарта «Line Start Lockout» запрещена, двигатель запустится автоматически после сброса питания, если команда RUN подана.

Для автоматического рестарта двигателя, нужно подавать команду RUN через внешние терминалы.

Для обеспечения плавной регулировки и быстродействия разработана специальная схема частотного преобразователя. Его использование в значительной мере увеличивает время непрерывной работы трехфазного двигателя и экономит электроэнергию. Преобразователь позволяет довести КПД до 98%. Это достигается увеличением частоты коммутации. Механические регуляторы на такое не способны.

Использование современных инверторов

Современные преобразователи производятся с использованием микроконтроллеров. Это намного расширило функциональные возможности инверторов в области алгоритмов управления и контроля за безопасностью работы.

Преобразователи с большим успехом применяют в следующих областях:

• в системах водоснабжения, теплоснабжения для регулирования скорости насосов горячей и холодной воды,
• в машиностроении,
• в текстильной промышленности,
• в топливно-энергетической области,
• для скважинных и канализационных насосов,
• для автоматизации систем управления технологическими процессами.

Цены источников бесперебойного питания напрямую зависят от наличия в нем частотника. Они становятся «проводниками» в будущее. Благодаря им, малая энергетика станет наиболее развитой отраслью экономики.
