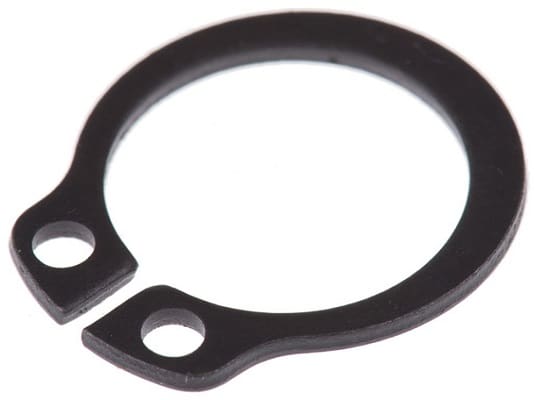

Стопорное кольцо (сочетание слов «круг» и «клипса») — это круглый зажим. Стопорное кольцо также называют клипсой Иисуса, стопорным кольцом, роторным кольцом или C-клипсой. Стопорное кольцо или крепеж, состоящий из полугибкого металлического кольца с открытым кольцом, которое может защелкиваться и вставляться в обработанный паз на штифте или другой детали для обеспечения вращения, но остановки бокового движения.
- Внешние зажимы: Эти зажимы устанавливаются поверх вала
- Внутренние зажимы: Эти зажимы устанавливаются внутри отверстия
Стопорные кольца используются для надежного соединения. Когда вы используете стопорное кольцо для фиксации штифта песчаника или штифта запястья, стопорное кольцо называют зажимом штифта песчаника, фиксатором штифта запястья или зажимом штифта запястья. Стопорные кольца чаще всего используются в турбинах, компрессорах, насосах и двигателях.
Типы стопорных колец
- Внешнее стопорное кольцо
- Внутреннее стопорное кольцо
Внешнее стопорное кольцо используется для вала, а внутреннее стопорное кольцо — для отверстия. Внутренние и внешние стопорные кольца подразделяются на следующие основные типы:
1) Стопорное кольцо постоянного сечения
Это стопорное кольцо имеет постоянную толщину поперечного сечения от центра к краю. Для установки этих стопорных колец используются круглогубцы.
2) Спиральные стопорные кольца
Спиральное стопорное кольцо представляет собой стопорное кольцо постоянного сечения с 360-градусным контактом. Вы можете легко установить его вручную.
3) Стопорное кольцо конического сечения
У этого стопорного кольца толщина поперечного сечения сужается к концам. Это кольцо толще в середине и тоньше по краям. Для установки этого типа стопорного кольца вам могут понадобиться плоскогубцы.
4) Перевернутое стопорное кольцо
Это стопорное кольцо также имеет коническую часть. Оно имеет перевернутые выступы. Эти стопорные кольца нельзя установить с помощью плоскогубцев.
5) Звезда или K — стопорное кольцо
Имеет коническую часть с дополнительными выступами. Плоскогубцы используются для монтажа и демонтажа звездообразных зажимов.
6) E — зажимы
Эти стопорные кольца могут устанавливаться на вал только в радиальном направлении. Они не имеют выступов. Поэтому для монтажа и демонтажа этих зажимов не нужны плоскогубцы.
7) Зажимное кольцо
Это разновидность внешнего стопорного кольца. Для его установки не требуются пазы. Они монтируются и демонтируются с помощью стопорных клещей.
Как установить внешнее стопорное кольцо
- Сначала выберите пару щипцов для наружного стопорного кольца, которые подходят к торцевым отверстиям стопорного кольца.
- Теперь вставьте наконечник плоскогубцев. Прикрепите наконечники плоскогубцев к рукоятке, установленной на конце стопорного кольца.
- Возьмитесь за рукоятку; это откроет наконечник плоскогубцев и увеличит стопорное кольцо.
- Установите кольцо в кольцевую канавку, чтобы завершить процесс установки.
Вы должны помнить, что стопорное кольцо перфорировано металлическим листом, поэтому оно имеет как шероховатые, так и гладкие стороны. Чтобы избежать повреждений, вы должны установить стопорное кольцо гладкой стороной вперед, а шероховатой стороной наружу.
Как установить внутренние стопорные кольца
- Сначала выберите щипцы для внутренних стопорных колец, которые подходят к торцевым отверстиям стопорного кольца.
- Затем вставьте щипцы в торцевые отверстия стопорного кольца, которое вы хотите установить.
- Возьмитесь за рукоятку, чтобы закрыть ручку плоскогубцев и уменьшить стопорное кольцо до необходимого размера
- Вставьте кольцо в паз зажима и снимите плоскогубцы.
При установке следует помнить о шероховатой и гладкой поверхностях обоймы. При установке внутреннего стопорного кольца всегда показывайте гладкую сторону частично, а шероховатую — наружу, чтобы избежать возможных повреждений.
Как снять стопорные кольца
Как снять внешнее стопорное кольцо
- Выберите щипцы для наружного стопорного кольца, которые подходят для торцевых отверстий зажима.
- Теперь вставьте наконечник плоскогубцев. Прикрепите наконечники плоскогубцев к рукоятке, установленной на конце стопорного кольца.
- Аккуратно извлеките стопорное кольцо из паза с помощью плоскогубцев.
Как снять внутреннее стопорное кольцо
- Прежде всего, выберите плоскогубцы для внутреннего зажима и вставьте их в конец стопорного кольца, которое вы хотите снять.
- Держась за рукоятку плоскогубцев, осторожно выньте зажим из паза и снимите его с вала.
Материал изготовления С-образного зажима
Стопорные кольца изготавливаются из стальных металлических листов. Эти металлические листы имеют две поверхности, одна из которых шероховатая, а другая — гладкая. Конструкция С-образных зажимов такова, что в них используются специально разработанные пиллерсы, называемые стопорными клещами.
Применение стопорных колец
Кольца Seager, зажимы Jesus, C-образные зажимы или стопорные кольца являются наиболее распространенными крепежными элементами, используемыми для фиксации штифтов в обработанных пазах. Эти зажимы допускают вращение, но ограничивают боковое движение штифта и вала.
Раздел часто задаваемых вопросов
Как снять стопорные кольца без отверстий?
Для снятия стопорных колец, не имеющих отверстий на концах, необходимо использовать плоскогубцы с узким наконечником. Стопорное кольцо должно удерживаться на месте тонким кончиком плоскогубцев, и его нужно аккуратно снять.
Как снять стопорные кольца без плоскогубцев?
Снятие стопорного кольца или с-клипсы очень сложно осуществить без инструментов. Поэтому для снятия зажимов необходимо использовать подходящие плоскогубцы. У вас должны быть плоскогубцы, потому что неосторожная разборка или использование неподходящих инструментов может повредить зажим или устройство. Если вы не можете использовать плоскогубцы, вторым лучшим методом безопасного снятия стопорного кольца являются плоскогубцы с игольчатым носом или узким наконечником.
Каков размер внутреннего стопорного кольца?
Размер внутреннего стопорного кольца зависит от размера отверстия, в которое вы хотите его установить. Например, если размер отверстия составляет 30 мм, то вам понадобится внутренний зажим 30 мм.
Каков размер стопорного кольца?
Стопорные кольца чаще всего используются для различных двигателей, насосов и систем отопления, вентиляции и кондиционирования воздуха. Размер стопорных колец варьируется в зависимости от их применения. Наиболее часто используемые стопорные кольца имеют диаметр менее 2 дюймов (или 50 мм). Большие стопорные кольца имеют диаметр до 400 мм или 500 мм.
Для чего используется стопорное кольцо?
Стопорное кольцо также известно как стопорное кольцо или с-клипса. Стопорные кольца чаще всего используются во внешних приложениях для установки различных компонентов на шпильки, штифты или валы с канавками.
