Во всем мире наиболее широко используются объемные и динамические насосы. Динамический насос создает непрерывный поток. В то время как объемный насос не может обеспечить непрерывный поток жидкости. Однако динамические насосы не могут предотвратить проскальзывание, обеспечивая надежное уплотнение с внутренней стороны. В то время как в случае с насосом PD проскальзывание незначительно.
В настоящее время объемные насосы являются наиболее распространенным типом гидравлических насосов вместо динамических насосов. Здесь мы подробно рассмотрим различные типы объемных насосов и их применение.
Что такое объемный насос?
Объемный насос — это тип насоса, который перемещает жидкость под действием шестерен, винтов, лопастей, плунжера, поршня или мембраны.
В объемном насосе определенное количество жидкости заключено в камеру сжатия; поршень или плунжер давит на жидкость внутри камеры. После этого процесса определенное количество жидкости вытекает. Насос PD также называют насосом постоянного объема из-за его постоянного расхода и скорости.
Некоторые типы объемных насосов имеют увеличенную полость на входе и уменьшенную полость на выходе. Когда полость насоса расширяется, жидкость всасывается внутрь насоса из впускного клапана. Когда полость уменьшается, жидкость нагнетается, и жидкость вытекает. Шприцевой насос и ручной насос являются наиболее распространенными примерами объемного насоса.
Чтобы лучше понять, что такое объемный насос, возьмем шприц, внутри которого находится поршень. Когда поршень шприца выдвигается, его полость начинает расширяться, после чего жидкость начинает поступать в полость шприца. Когда плунжер или поршень вдвигается, полость начинает уменьшаться, и поршень прикладывает усилие к жидкости в шприце, что приводит к выходу жидкости из шприца.
Между входной и выходной камерами всегда устанавливается клапан сброса давления для предотвращения работы объемного насоса, когда он работает с закрытым клапаном на участке нагнетания.
Как работает объемный насос?
Объемный насос имеет различные типы, такие как поршневой насос и роторный насос. Поэтому все типы объемных насосов работают по-разному, но все они работают по основному принципу объемного вытеснения.

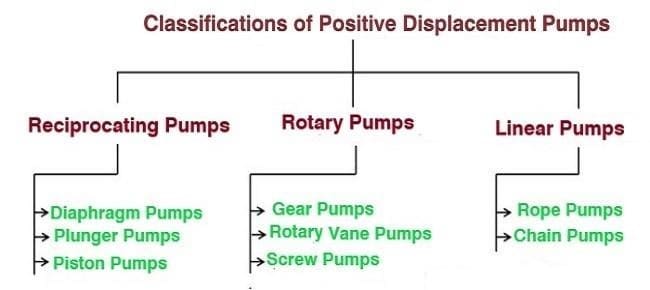

Типы объемных насосов
- Линейный насос
- Поршневой насос
- Роторный насос
1) Роторный объемный насос
Роторный насос относится к наиболее известным типам объемных насосов. Эти типы насосов используют вращающийся компонент для перемещения жидкости. Это вращательное движение перемещает жидкость из резервуара для хранения в подающую трубу.
Наиболее популярными примерами роторных объемных насосов являются насосы с гибким рабочим колесом, гибкими лопастями, винтовые насосы, шестеренчатые насосы, винтовые корни, циркулярные насосы и другие.
Роторные насосы делятся на следующие три основных типа:
i) Шестеренчатый насос
Основная статья: Шестеренчатый насос
В 1600 году Иоганн Кеплер изобрел шестеренчатый насос. Шестеренчатый насос является наиболее известным типом объемного насоса. Он использует шестерни для повышения давления жидкости.
Этот насос имеет две шестерни: одна известна как ведущая или силовая шестерня, а другая — как ведомая или холостая шестерня.
Ведущая шестерня соединяется с электродвигателем через вал. Двигатель подает питание на вал и вращает его. Когда вал начинает вращаться, он передает вращение на ведущую шестерню, которая далее вращает ведомую шестерню, но в противоположном направлении. Когда эти шестерни начинают вращаться, на стороне всасывания создается вакуум, и жидкость всасывается внутрь насоса через всасывающий клапан.
Когда жидкость попадает между шестернями, они задерживают ее. Захваченная жидкость движется вместе с вращением шестерен и продолжает свое движение от всасывающей до нагнетательной секции. После этого жидкость под повышенным давлением выходит из насоса и направляется в нужное место.
Шестеренчатые насосы подразделяются на следующие два основных типа:
i) Внешний шестеренчатый насос
Этот насос PD имеет две зацепленные шестерни (ведущая и ведомая шестерни), поддерживаемые двумя отдельными валами. Эти оба или один вал могут быть приводными. Вращение этих шестерен помогает насосу всасывать жидкость. Вращение ведущей и ведомой шестерен помогает перекачивать жидкость со стороны входа на сторону выхода.
Жидкость не может двигаться напрямую от впускного отверстия к выпускному, поскольку нет прямого пути. Поэтому жидкость должна перемещаться между шестернями насоса. Плотное зацепление шестерен предотвращает обратный поток жидкости со стороны выхода на сторону входа.
ii) Шестеренчатый насос с внутренним зацеплением
Работа внутреннего шестеренчатого насоса почти аналогична работе внешнего шестеренчатого насоса. Основное различие между этими двумя насосами заключается в том, что внутренний шестеренчатый насос имеет разные размеры ведущей и ведомой шестерен.
В этом насосе вакуум также создается благодаря вращению шестерни. После ввода жидкости шестерня помогает жидкости двигаться от входа к выходу и увеличивает необходимое давление жидкости. После этого она выводится с помощью маленькой шестерни.
ii) Винтовой насос
Работа винтового насоса очень похожа на работу шестеренчатого насоса. В этом насосе также имеется ряд винтов (ведущий и ведомый винты), находящихся в зацеплении друг с другом. Вращение винтов играет большую роль во всасывании и нагнетании жидкости.
Когда винты начинают работать, жидкость всасывается внутрь насоса через всасывающий клапан. Эти винты помогают жидкости перемещаться со стороны всасывания на сторону нагнетания.
Развитие винтовых насосов привело к появлению различных многовальных технологий. Эта технология позволяет использовать тщательно продуманные винты. Эти винты вращаются противоположно друг другу или остаются неподвижными в вакууме.
Эти объемные насосы стали обычным решением для всех промышленных полостных процессов. В сублимационных сушилках, упаковке продуктов питания, сушке продуктов питания и пищевой промышленности обычно используются безмасляные винтовые насосы, чтобы предотвратить загрязнение масла насоса водой или грязью во время обработки. Винтовые насосы используются в горнодобывающей, нефтегазовой и обрабатывающей промышленности.
iii) Пластинчато-роторный насос
Это тип вакуумного или всасывающего насоса. Пластинчато-роторный насос очень похож на спиральный компрессор. Этот насос имеет рабочее колесо или крыльчатку, расположенную эксцентрично в цилиндрическом корпусе или статоре.
Рабочее колесо лопастного насоса имеет несколько лопастей, которые вращаются в зависимости от вращения ротора. Во время вращения лопасти рабочего колеса захватывают жидкость через корпус и рабочее колесо и выпускают жидкость через нагнетательный клапан.
Эти насосы наиболее широко используются в таких областях, как насосы автоматических трансмиссий, кондиционеры, усилители рулевого управления, нагнетатели, тормоза и гидравлические насосы высокого давления. Они также используются для низконапорных газовых целей, таких как химическое осаждение паров и контроль выбросов выхлопных газов.

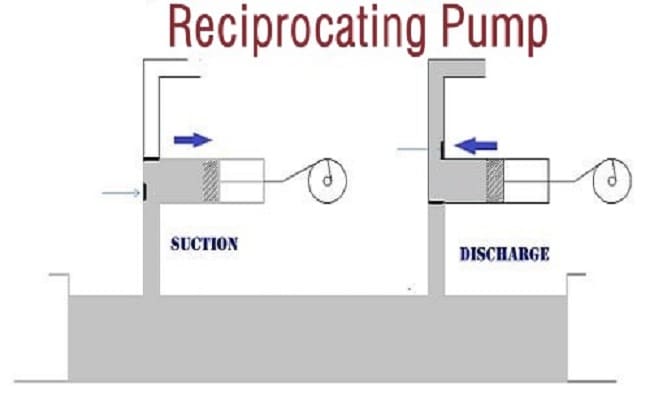

2) Рециркуляционные насосы
Основная статья: Поршневой насос
Поршневой насос имеет движущийся компонент, который перемещается вперед-назад для перекачки жидкости. Поршневые насосы относятся к наиболее известным типам объемных насосов. Эти насосы используют различные вращающиеся компоненты (такие как мембрана, поршень или плунжер) для сжатия жидкостей.
Рециркуляционные насосы имеют несколько клапанов, таких как всасывающий и нагнетательный. В процессе всасывания всасывающий клапан открывается, а нагнетательный клапан остается закрытым. Во время подачи жидкости открывается выпускной клапан, а впускной клапан остается закрытым.
- Некоторые насосы имеют увеличивающийся вакуум на всасывающем конце и уменьшающийся вакуум на нагнетательном конце. Когда вакуум начинает расширяться, жидкость движется внутри вакуума, и она вытекает, когда вакуум начинает уменьшаться.
- Категория этих насосов варьируется от простых (1 цилиндр) до 4 цилиндров и более. Большинство из этих типов имеют дуплексные (2) или тройные (3) цилиндры.
- Этот насос PD может работать с воздухом, паром или вручную, с помощью ремня, приводимого в движение двигателем.
- Он обычно используется для перекачки высоковязких жидкостей, таких как бетон и тяжелая нефть. Эти насосы также используются для некоторых целей, где требуется низкая скорость потока, чтобы противостоять жидкостям с высоким сопротивлением.
Рециркуляционный насос имеет два типа в зависимости от работы поршня:
1. Рециркуляционный насос одностороннего действия: В этом случае сила всасывания движется в одном направлении поршня и выходит в другом направлении.
2. Цилиндрический насос двойного действия: Двойного действия; В этих насосах работают обе стороны поршня.
Поршневой насос далее делится на три основных типа в зависимости от типа поршня:
i) Поршневой насос
В этом типе объемного насоса поршень движется внутри цилиндра, всасывая и нагнетая жидкость.
При первом ходе поршень создает вакуум в цилиндре насоса и всасывает воду внутрь цилиндра. Во время второго хода поршень перемещается, всасывающий клапан закрывается, нагнетательный клапан открывается, и вода под давлением внутри цилиндра вытекает. Велосипедный насос и ручной насос являются наиболее распространенными примерами поршневых насосов.
Эти насосы также имеют поршни двойного действия. В случае поршня двойного действия обратный ход поршня выполняет процесс всасывания, а прямой ход — процесс сжатия.
ii) Плунжерный насос
Плунжерный насос работает так же, как и поршневой. Но разница в том, что в поршневом насосе подаваемая жидкость изменяется в зависимости от цилиндра. В плунжерном насосе подача жидкости зависит от размера плунжера.
Как правило, этот насос имеет уплотнение, прикрепленное к верхней части цилиндра насоса, а уплотнение вокруг плунжера многократно перемещается вверх и вниз по полости насоса для облегчения обслуживания.
Уплотнение вокруг плунжера играет решающую роль в прекращении утечки. Это уплотнение также важно для правильного процесса перекачки.
iii) Диафрагменный насос
Работа этого насоса аналогична работе плунжерного насоса, но в этих насосах для всасывания и нагнетания жидкости используется диафрагма.
В мембранных насосах для перекачки жидкостей используются гибкие мембраны. Расширение мембраны увеличивает объем цилиндра насоса и втягивает жидкость внутрь цилиндра. Сжатие мембраны уменьшает ее объем и вытягивает жидкость.
Преимуществом этого поршневого насоса является то, что он представляет собой замкнутую систему и лучше всего подходит для перекачки опасных жидкостей.
3) Линейный насос
Этот объемный насос использует движущиеся волны сжатия для перемещения жидкости по гибким трубкам. В линейном насосе отдельные возвратно-поступательные элементы регулярно сжимают прямую часть гибкой трубки для перемещения объема жидкости.
В таком насосе жидкость перемещается в прямом или линейном направлении. Наиболее распространенными примерами таких типов объемных насосов являются цепные и канатные насосы. Эти насосы, как правило, не требуют скользящих контактных элементов или роликов. Это происходит потому, что движущаяся граница заставляет жидкость перемещаться и создавать поток.
Эти типы насосов могут быть установлены в стационарном месте. Однако основной проблемой линейных насосов является объем. Эти насосы издают громкий шум, когда поршень выходит из вакуума насоса. Поэтому такие насосы следует устанавливать вдали от населенных пунктов.
Эти насосы используются в экологии, медицине, для аэрации сточных вод в прудах, децентрализованной очистки сточных вод и других промышленных приложениях. В медицине он может использоваться в компрессионной терапии, воздушных подушках и массажных системах.
- Цепной насос
- Канатный насос
- Перистальтический насос

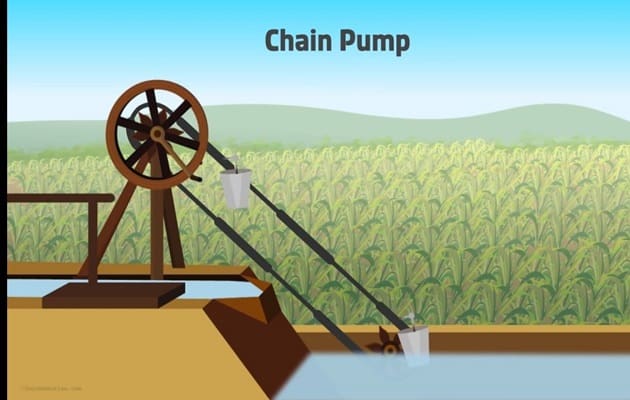

i) Цепной насос
Цепной насос — это линейный насос с множеством дисков, расположенных в виде непрерывной цепи. Часть цепи погружается в жидкость, и она движется по всей трубе, диаметр которой немного больше диаметра диска.
Когда цепь втягивается в трубу, вода погружается в диск и вытекает сверху. Эти насосы широко используются в таких странах, как Европа, Китай и Ближний Восток.

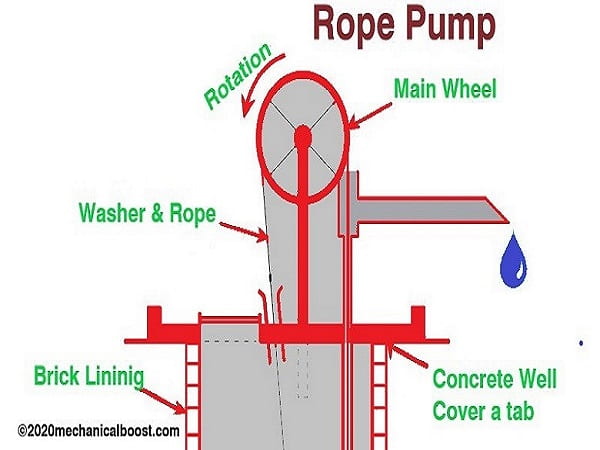

ii) Канатный насос
Веревочный насос — это тип объемного насоса, который имеет свободно висящую веревку у колодца и подъемное устройство с нижней частью, погруженной в воду, с длинной трубой. Диск соединен с тросом, который вытягивает воду. Эти типы объемных насосов широко используются для местного водоснабжения и самообеспечения.
Преимущества и недостатки линейного насоса:
iii) Перистальтический насос
Перистальтический насос — еще один наиболее известный тип объемного насоса. Этот насос имеет гибкую трубку, ролики и ротор. Эти насосы используются в медицине, сельском хозяйстве и водоподготовке.
Преимущества и недостатки объемных насосов
Области применения объемных насосов
- Вытеснительные насосы широко используются в системах водоподготовки и очистки.
- Они используются в дозаторах напитков, ирригации и нефтедобыче.
- Используются для перекачки и впрыска топлива.
- Эти насосы широко используются в санитарной, пищевой и химической промышленности.
- Насосы объемного типа используются для красок, масел, распыления и дозирования.
- Эти насосы широко используются в системах мойки высокого давления и распыления краски.
- Эти насосы используются для нанесения краски
Раздел часто задаваемых вопросов
Каковы типы объемных насосов?
Ниже перечислены типы объемных насосов:
- Роторный насос
- Линейный насос
- Поршневой насос
Какой тип объемного насоса будет использоваться, если жидкости являются токсичными или опасными
Цилиндрические насосы чаще всего используются для поддержания низкой скорости потока при высоком сопротивлении. Мембранные насосы также используются для перекачки опасных или токсичных жидкостей.
На каком принципе работает объемный насос?
Насос объемного типа работает по принципу объемного вытеснения.
В этой статье подробно описаны типы объемных насосов и некоторые другие аспекты их работы. Они хорошо подходят для жидкостей высокой вязкости. Эти насосы наиболее распространены во всех отраслях промышленности. В основном эти насосы используются для перекачки топлива и в химической промышленности.
