Компрессоры стали важной частью всех отраслей промышленности. Компрессоры бывают разных типов, и двухступенчатый воздушный компрессор — один из них. Двухступенчатый или двухступенчатый поршневой компрессор — это известный тип воздушного компрессора из категории поршневых воздушных компрессоров (компрессоров объемного действия).
Двухступенчатые компрессоры имеют иной принцип работы и конструкцию, чем одноступенчатые компрессоры. В этой статье мы подробно рассмотрим двухступенчатый воздушный компрессор.
Что такое двухступенчатый воздушный компрессор?
Двухступенчатый воздушный компрессор — это тип компрессора, который сжимает воздух в два этапа. В этом воздушном компрессоре жидкость сжимается два раза. Он имеет два цилиндра, и в каждом цилиндре есть поршень. В этом воздушном компрессоре используется два поршня. Один из них используется для сжатия воздуха, а второй поршень — для передачи сжатого воздуха из одного цилиндра во второй.
Такие компрессоры используются в системах высокого давления. Основное различие между одноступенчатыми и двухступенчатыми воздушными компрессорами заключается в том, что в одноступенчатых компрессорах сжатие происходит только за одну ступень, а в двухступенчатых — за две.
Цилиндры одноступенчатого компрессора имеют одинаковые внешние диаметры. В то время как у двухступенчатого воздушного компрессора диаметр цилиндра первой ступени больше, чем цилиндра второй ступени. Аналогично, в этом воздушном компрессоре труба охладителя наддувочного воздуха всегда соединяется с компрессором для охлаждения воздуха перед началом второй ступени сжатия.
Двухступенчатый воздушный компрессор имеет много преимуществ, но он не всегда может быть хорошим вариантом для всех применений. В целом, одноступенчатые компрессоры подходят для малонагруженных, прерывистых применений с давлением не более 100 PSIG. В то время как 2-ступенчатый воздушный компрессор обеспечивает высокую надежность и давление для таких применений, как производство и авторемонт.
Одноступенчатый поршневой компрессор использует плунжер или поршень для всасывания воздуха в камеру сжатия снаружи и сжимает его только один раз в одном цилиндре. Работа двухступенчатого воздушного компрессора такая же, но процесс сжатия повторяется два раза. Проще говоря, он имеет два цилиндра для хранения сжатого воздуха, и этот процесс повторяется два раза.
По мере увеличения количества цилиндров и давления эти компрессоры работают более эффективно, с более коротким сроком окупаемости и одновременно работают с максимальным количеством инструментов.
Принцип работы 2-ступенчатого воздушного компрессора
Воздушный компрессор имеет поршень, который соединяется с коленчатым валом через шатун. Когда коленчатый вал вращает поршень, поршень движется вперед и назад. Картер соединяется с коленчатым валом. Впускной и выпускной клапаны соединены с цилиндрической головкой, которая содержит клапанную полость.
- Когда движущая сила, соединенная с коленчатым валом, начинает вращаться, коленчатый вал также вращается. Вследствие вращения коленчатого вала поршень первого цилиндра (цилиндр L.P) также начинает возвратно-поступательное движение.

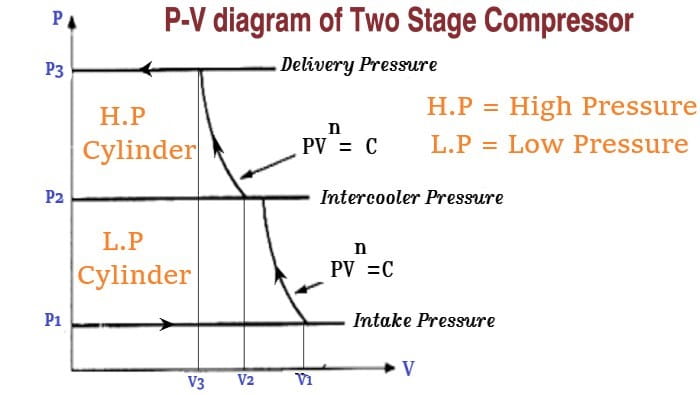

- Во время этого процесса поршень всасывает воздух через всасывающий клапан и фильтр. Поршень цилиндра низкого давления (ЦНД) сжимает воздух. Воздух в цилиндре низкого давления сжимается до промежуточного давления «P2».
- После сжатия воздуха до определенной степени поршень цилиндра L.P направляет сжатый воздух в воздухоохладитель промежуточного давления (I.P), где сжатый воздух охлаждается (как показано на приведенной ниже схеме) перед передачей во второй цилиндр (H.P). Степень сжатия первой ступени зависит от требуемой степени охлаждения.
- В процессе сжатия воздуха в цилиндре H.P поршень движется вверх и вниз и преобразует воздух в воздух под высоким давлением. Наконец, воздух под высоким давлением собирается через выпускной клапан.
Рис: Работа двухступенчатого компрессора
Компоненты двухступенчатого воздушного компрессора
- Впускной клапан
- Интеркулер
- Цилиндр L.P
- Цилиндр H.P
- Выпускной клапан
1) Впускной клапан или всасывающий клапан
Впускной клапан используется для всасывания воздуха из внешнего источника в цилиндр компрессора.
2) Цилиндр
Цилиндр используется для сжатия воздуха. Этот тип компрессора имеет два цилиндра: цилиндр низкого давления и цилиндр высокого давления.
3) Поршень
Поршень используется для сжатия воздуха в цилиндре. Он движется вверх и вниз в цилиндре. Когда он движется вверх, он всасывает воздух в цилиндр, а когда он движется вниз, он сжимает воздух. У этого поршневого воздушного компрессора два поршня. В каждом цилиндре есть поршень.
4) Шатун
Шатун соединяет коленчатый вал и поршень. Поршень движется благодаря движению шатуна.
5) Интеркулер
Используется для снижения температуры воздуха перед подачей его в цилиндр высокого давления. Он охлаждает воздух.
6) Выпускной клапан
Он соединяется с цилиндром H.P. Выпускной клапан используется для выпуска сжатого воздуха.
Преимущества и недостатки двухступенчатых компрессоров
Двухступенчатые компрессоры имеют следующие преимущества и недостатки:
Преимущества двухступенчатых воздушных компрессоров
- Этот тип компрессора имеет два резервуара или цилиндра для хранения воздуха.
- Этот тип компрессора имеет два поршня, которые используются для сжатия воздуха. Поршень цилиндра L.P сжимает воздух и передает сжатый воздух во второй H.P для дальнейшего сжатия, где второй поршень сжимает его.
- Эти компрессоры работают на природном газе или электричестве. Они более распространены, поскольку проще в использовании. В отличие от них, газовые компрессоры могут использоваться в тех областях, где электричество использовать сложно.
- Они используются для привода пневматических инструментов, таких как пневматические гвоздодеры, трещотки и краскопульты.
- Они используются на автозаправочных станциях и различных производственных электростанциях.
- Эти компрессоры обычно стационарны и могут использоваться для питания различных инструментов в течение длительного времени.
- Они не требуют сложного технического обслуживания.
- Эти компрессоры занимают небольшую площадь.
- Они обладают хорошей надежностью.
- Низкое образование влаги.
- Имеет низкую степень сжатия на каждой ступени по сравнению с одноступенчатым компрессором.
- Это небольшая и лучше сбалансированная машина.
Недостатки 2-ступенчатого компрессора
- Эти компрессоры требуют большей мощности.
- Требуется дополнительное охлаждение
- Высокая стоимость установки.
- Эти компрессоры имеют большой вес.
- Много хлопот, связанных с покупкой, транспортировкой и хранением бензина.
- Они производят высокий уровень шума.
- Для того чтобы время от времени чистить бензобак, требуется дополнительное техническое обслуживание.
Области применения двухступенчатых компрессоров
- Эти компрессоры широко используются в текстильной промышленности.
- Эти компрессоры используются в бензиновых насосах.
- Используются в пластмассовой промышленности.
- Эти компрессоры используются в производстве удобрений и химической промышленности.
- Используются для пневматических операций.
- Двухступенчатые компрессоры используются для продувки.
В этой статье мы рассмотрим принцип работы двухступенчатого поршневого компрессора и его различные компоненты. Если у вас возникли вопросы, пожалуйста, сообщите мне об этом в разделе комментариев. Я постараюсь сделать все возможное, чтобы ответить вам как можно скорее.
