Фанкойлы что это такое принцип работы

Работа фанкойла заключается в рециркуляции, охлаждении и/или обогреве воздуха до требуемой температуры в помещении независимо от его типа (жилое, промышленное, офис или др.) и площади.

Коротко : воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.

Подробно : вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.

Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.

Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

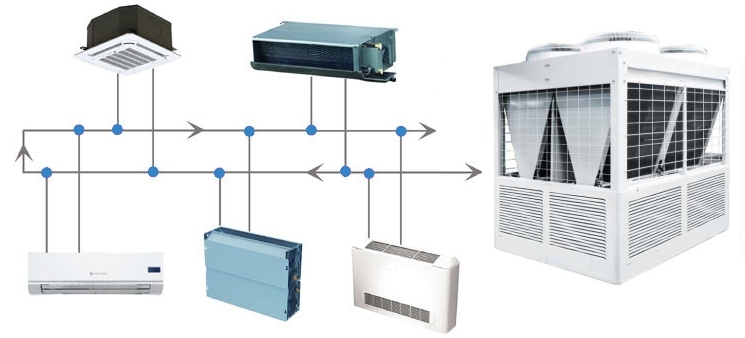

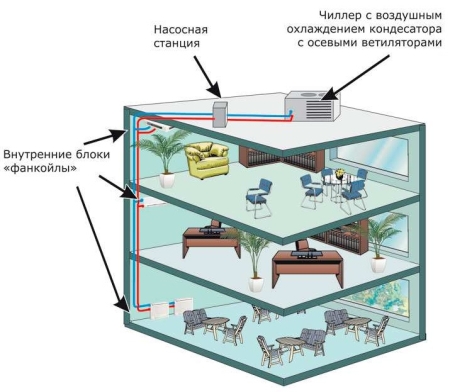

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.

Принцип работы фанкойла напоминает работу внутренних блоков кондиционеров сплит-типа. Поэтому фанкойлы подключают к холодильной машине, которая называется чиллером. Она предназначена для охлаждения или нагрева теплоносителя. Система фанкойлов может применяться и для отопления при наличии бойлеров.

Принцип работы фанкойла напоминает работу внутренних блоков кондиционеров сплит-типа. Поэтому фанкойлы подключают к холодильной машине, которая называется чиллером. Она предназначена для охлаждения или нагрева теплоносителя. Система фанкойлов может применяться и для отопления при наличии бойлеров.

С помощью вентилятора в фанкойл поступает воздух, который направляется на теплообменник, где осуществляется охлаждение или подогрев. Далее воздух направляется обратно в помещение через систему вентиляции. Теплообменник состоит из труб, в которых осуществляется циркуляция горячей или холодной воды.

Принцип работы фанкойла строится на поддержании температуры необходимых значений. Это может осуществляться с помощью регулировки объема воздуха или воды. Потребление жидкости контролируется благодаря его клапану, за счет которого можно изменять поток поступающей воды в теплообменник. Регулировать расход воздуха можно с помощью изменения частоты вращения вентилятора.

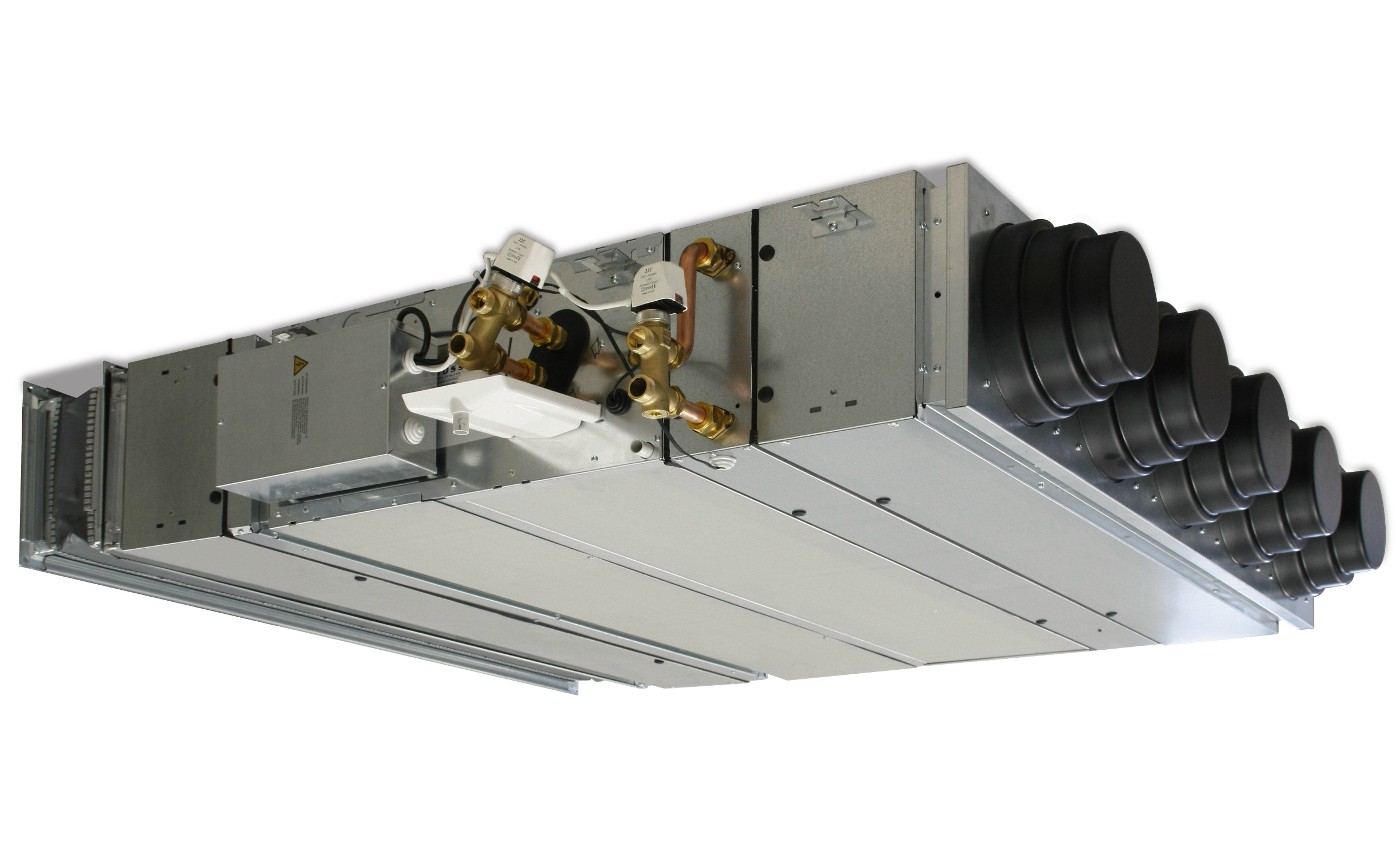

Фанкойл состоит из двух частей. Скрытая часть устанавливается между строительным перекрытием и подвесным потолком, она не видна изнутри помещения. Эта часть заканчивается на уровне подвесного потолка и закрывается видимой частью – решеткой. Именно решетка видна изнутри помещения, и ее дизайн создает основное впечатление o кассетном блоке.

Теплообменник фанкойлов

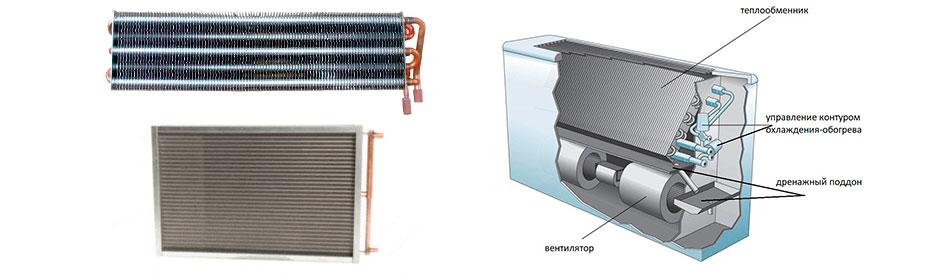

На фото: Теплообменник фанкойлов

Воздушный фильтр фанкойлов

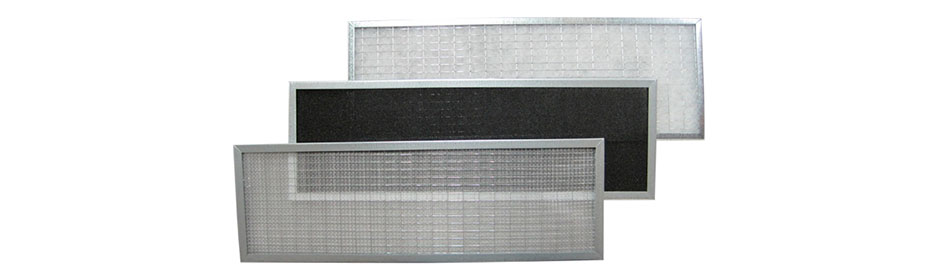

На фото: Воздушные фильтры для фанкойлов

Электродвигатель фанкойлов

На фото: Электродвигатель фанкойлов

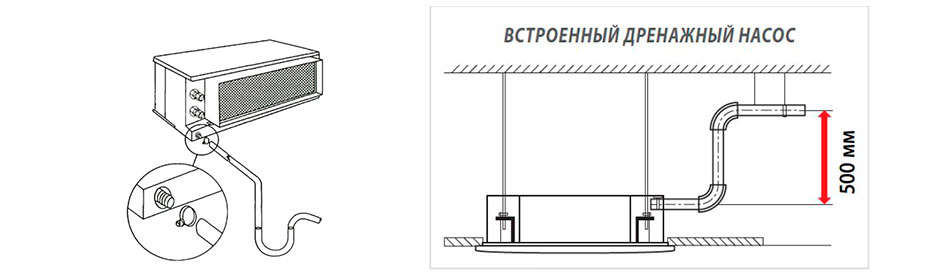

Дренажный насос

На фото: Дренажная система фанкойла

Слив конденсата из фанкойла может быть выведен на улицу, при этом жесткая или гибкая трубка для отвода конденсата фанкойла крепится к наружной стене здания.

Поддон для сбора конденсата в фанкойлах

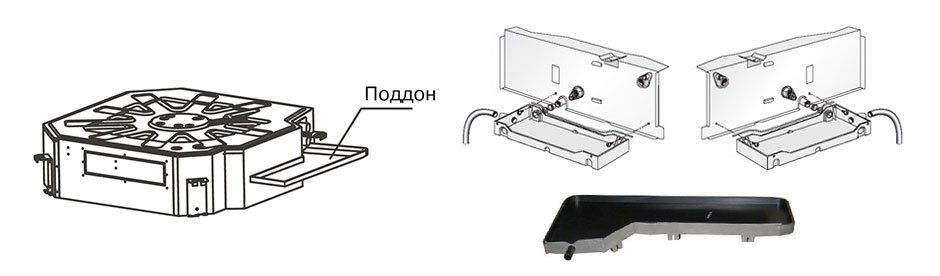

На фото: Поддон для сбора конденсата в фанкойлах

По типу охлаждения чиллеры делятся на два вида:

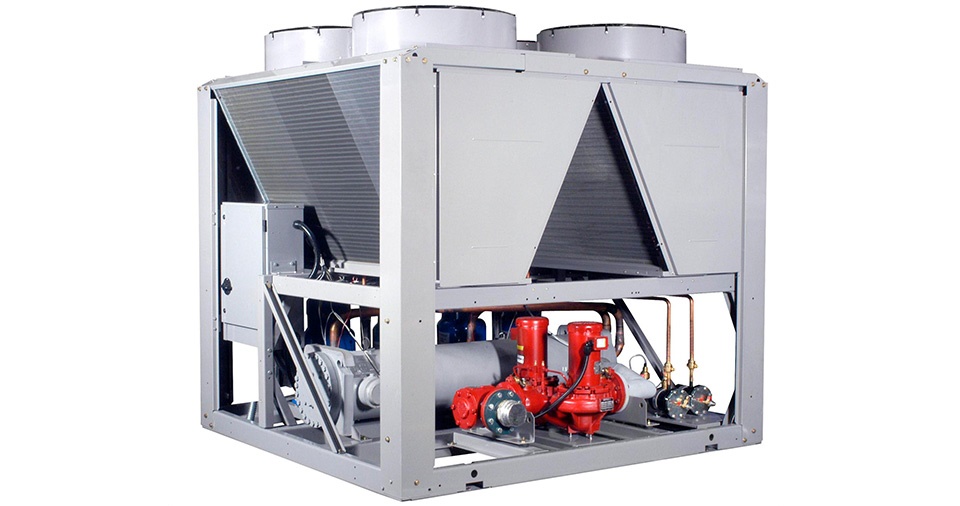

Чиллер – партнер фанкойла

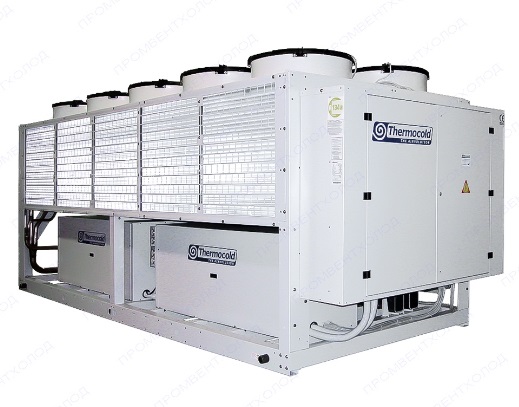

Чиллер – это машина для охлаждения жидкости. Часто он работает в паре с фанкойлом, но ему есть и другое применение: например, с помощью чиллера заливают каток, охлаждают медикаменты. Как правило, чиллер в системе чиллер-фанкойл находится на крыше или в техническом помещении.

По типу охлаждения чиллеры делятся на два вида:

• С воздушным охлаждением, когда конденсатор в чиллере – устройство, в котором хладагент из газа превращается в жидкость – обдувается потоком воздуха.
• С водяным охлаждением, когда конденсатор в чиллере охлаждается проточной водой

По наличию режима обогрева – тоже на два:

• Чиллеры с возможностью нагрева – еще их называют реверсивными – могут не только охлаждать, но и нагревать жидкость.
• Чиллеры без возможности нагрева.

Также есть абсорбционные и парокомпрессионные чиллеры:

• Абсорбционные. В таких чиллерах вместо фреона используется смесь воды и бромида лития. В России они пока не очень распространены.
• Парокомпрессионные. Сейчас этот вид наиболее распространен. По сути, это тот же фреоновый кондиционер, только через него проходит не воздух, а вода. Парокомпрессионные чиллеры состоят из компрессора, конденсатора, терморегулирующего вентиля и испарителя.

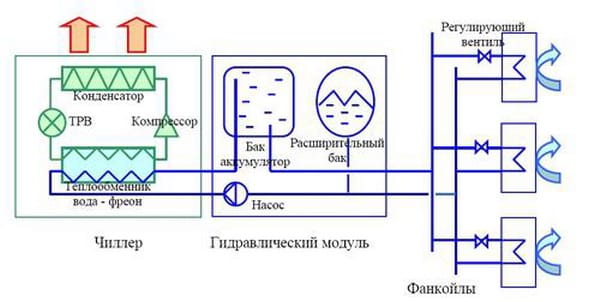

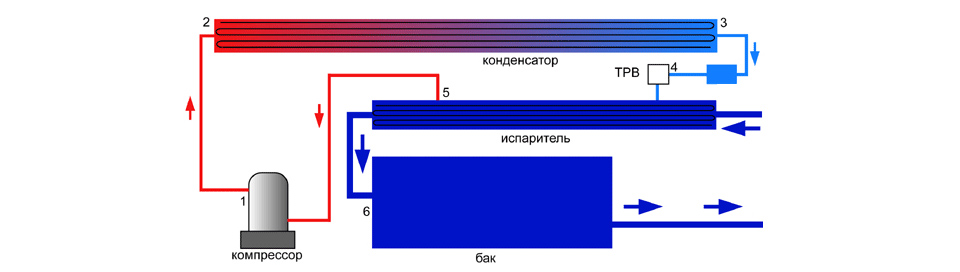

Принцип работы чиллера следующий:

1. Компрессор повышает давление фреона – газообразного хладагента.
2. Затем фреон поступает в конденсатор, где охлаждается и становится жидким.
3. В терморегулирующем вентиле (ТРВ) фреон закипает и начинает испаряться.
4. В испарителе фреон забирает тепло у воды.
5. Фреон снова становится газообразным, и цикл повторяется.
6. Вода, охлажденная в испарителе, попадает в фанкойл, который распределяет воздух по помещению.

Каждый из узлов подобных систем регулируется индивидуально. Поэтому возможны даже такие варианты, когда жаркие помещения поддаются охлаждению, а более холодные комнаты при этом постепенно нагреваются.

Вопросы и ответы Что такое фанкойл: устройство и принцип работы

Предоставляем комплекс услуг «Под Ключ». У нас можно купить кондиционер, бойлер, обратный осмос, электрокотел, рекуператор, вытяжной вентилятор, антипотоп и многое другое с установкой в Киеве или оперативной доставкой по Украине.

Читайте нашу статью «Что такое фанкойл: устройство и принцип работы», делитесь своим мнением или задавайте вопросы в комментариях. Есть дополнительные вопросы? Наши эксперты готовы проконсультировать вас, телефоны указаны на странице «Контакты».

2. Независимость. Система «чиллер-фанкойл» обеспечивает свободное регулирование температуры одновременно в большом количестве помещений. Например, четырехтрубные фанкойлы в помещениях на солнечной стороне здания могут работать на кондиционирование, а вентиляторные доводчики на теневой стороне — в режиме обогрева.

Фанкойлы — это популярная климатическая техника, у которой много преимуществ. Мы постарались собрать всю информацию, которая поможет вам разобраться, что такое фанкойл, почему система «чиллер-фанкойл» пользуется сегодня большой популярностью, и дать ответы на наиболее важные вопросы, связанные с функционированием фанкойла и его приобретением.

Что такое фанкойл

Фанкойлы — это внутренние блоки системы промышленного кондиционирования «чиллер-фанкойл». Ее принцип прост: холодильная машина (чиллер) по трубам передает в теплообменник фанкойла охлажденную воду, а вентилятор фанкойла создает воздушный поток, который переносит прохладу от воды в помещение.

Система «чиллер-фанкойл» способна работать и на обогрев воздуха, причем фанкойлы могут одновременно кондиционировать одни помещения и обогревать другие. Нужная температура задается с пульта дистанционного управления (ПДУ).

Любопытная история связана с альтернативным названием фанкойла — «вентиляторный доводчик». По ГОСТу от 1976 года одна из задач фанкойлов — смешивать свежий и рециркуляционный воздух. Именно процесс «доведения» воздуха и отражен в названии «вентиляторный доводчик». На деле фанкойлы почти всегда применяются отдельно от приточной системы вентиляции, хотя функция «доводить» воздух до нужной температуры осталась.

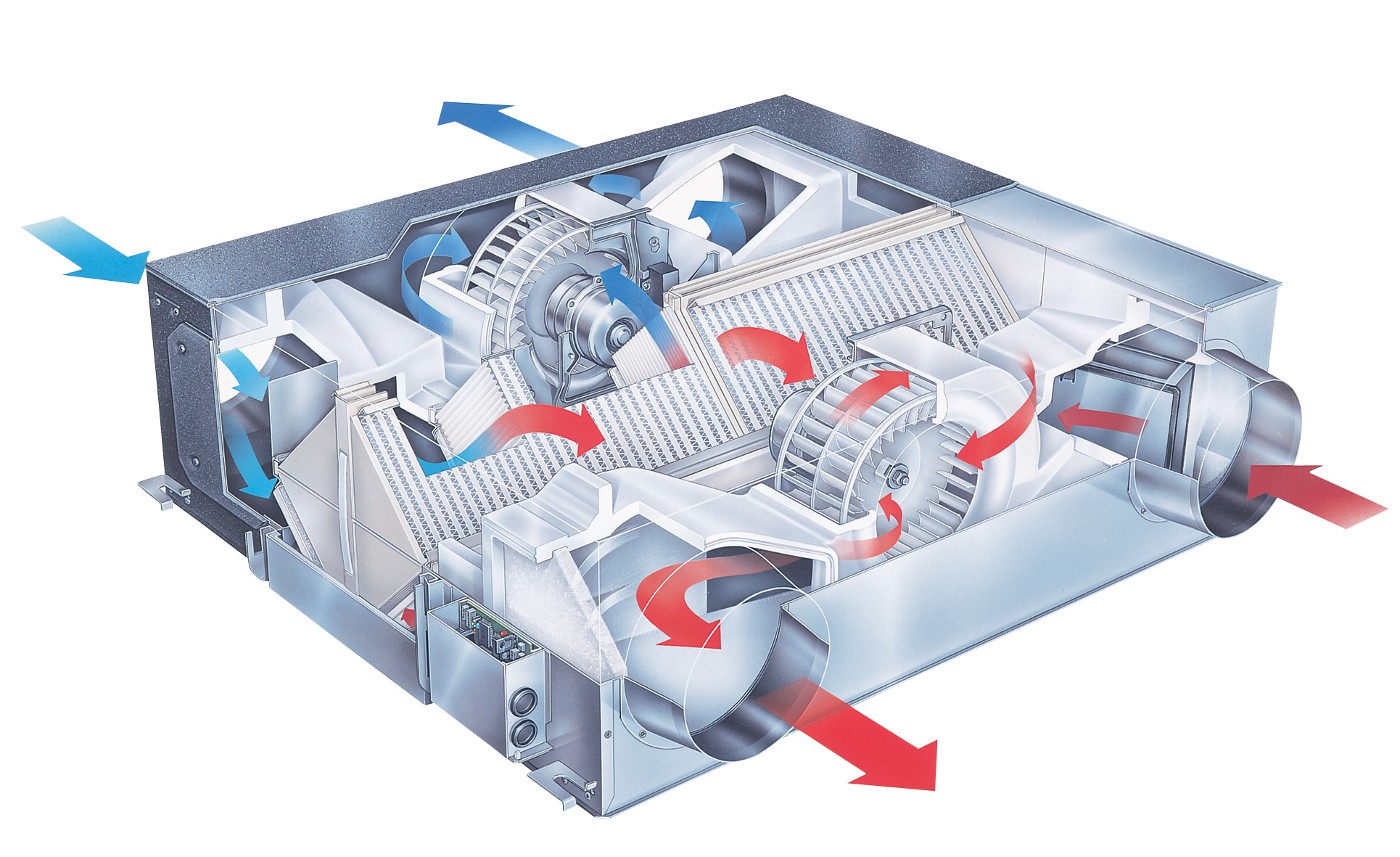

Схема фанкойла, устройство фанкойла

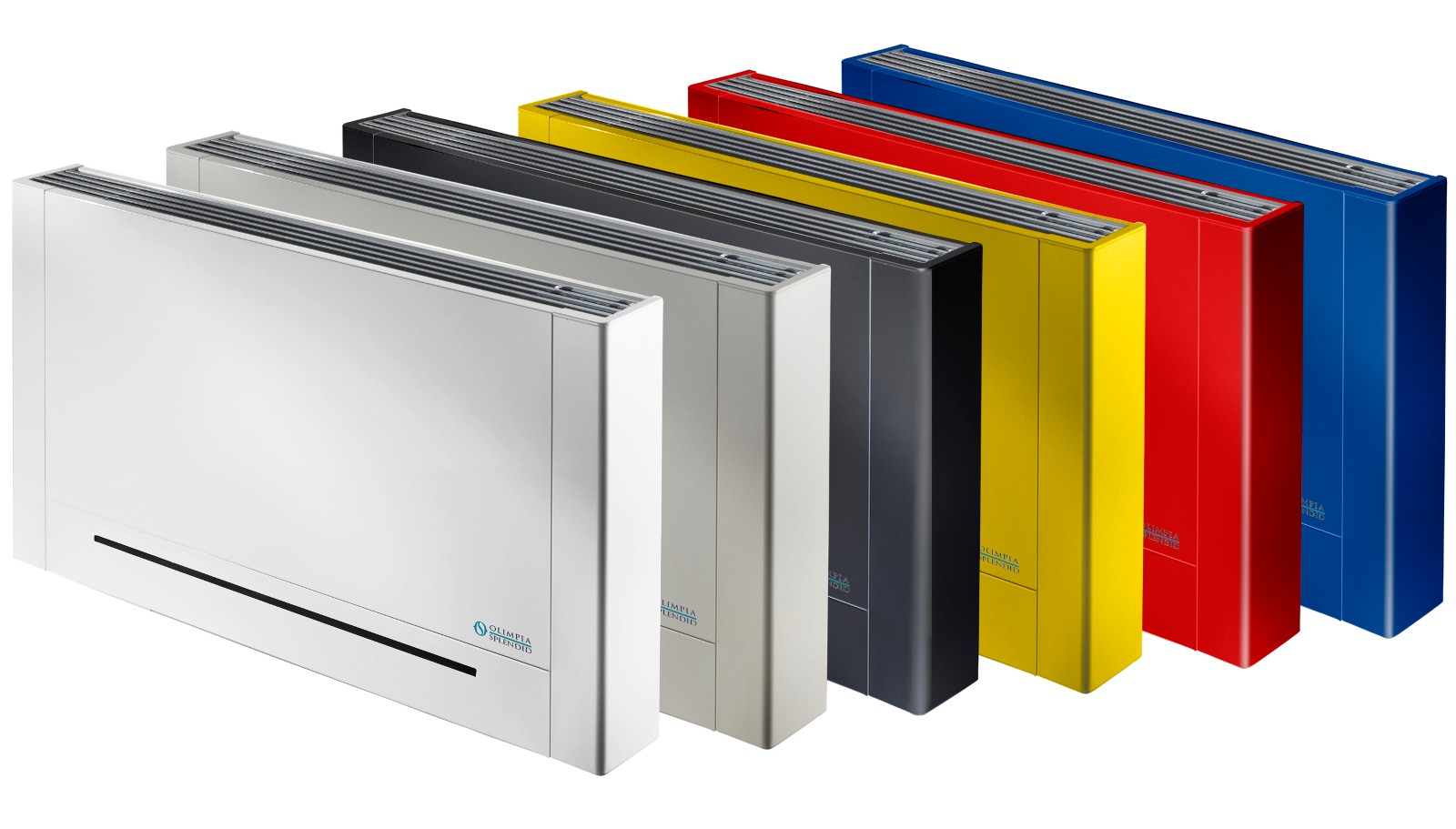

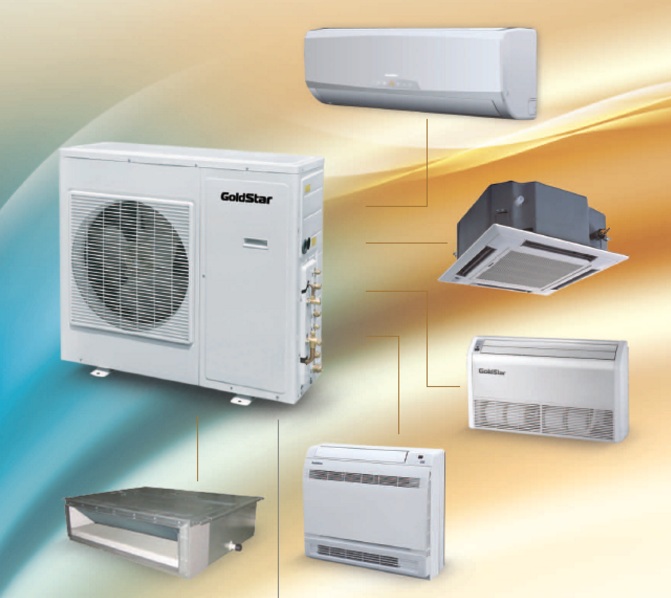

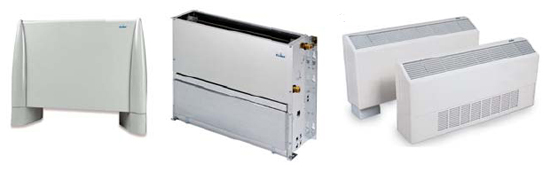

Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.

Другие публикации TopClimat.ru по теме
	Какие бывают кондиционеры
	Выбор чиллера: советы профессионала

Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фанкойлов позволяет использовать одни вентиляторные доводчики на обогрев, а другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, выше и цена фанкойлов четырехтрубных.

Источником холода в системе является промышленный чиллер — большая холодильная машина, которая стоит на крыше, чердаке или в специально отведенном помещении. Рядом с чиллером расположена насосная группа, нагнетающая при заданном напоре жидкость-хладоноситель в систему кондиционирования с фанкойлами.

Преимущества фанкойла

1. Масштабируемость. Своей популярностью системы «чиллер-фанкойл» в Москве и других регионах России обязаны тем, что способны постепенно наращивать количество потребителей. Это позволяет вводить объект в эксплуатацию постепенно.

2. Независимость. Система «чиллер-фанкойл» обеспечивает свободное регулирование температуры одновременно в большом количестве помещений. Например, четырехтрубные фанкойлы в помещениях на солнечной стороне здания могут работать на кондиционирование, а вентиляторные доводчики на теневой стороне — в режиме обогрева.

3. Универсальность. Расстояние между элементами системы кондиционирования (чиллером и фанкойлами) не ограничено, а в разводке коммуникаций применяют обыкновенные газо-водопроводные трубы с теплоизоляцией. Больше того, реально «связать» несколько чиллеров на объекте в одну автоматическую систему, которой можно управлять с одного пульта.

Как выбрать фанкойл

Сфера применения фанкойлов необычайно широка. Они могут устанавливаться в офисах, общественных учреждениях, гостиницах, промышленных помещениях, использоваться для кондиционирования кафе, ресторанов.

Фанкойлы классифицируются по многим параметрам вроде мощности, размеров, схемы подключения и т.д. К основным характеристикам фан койлов относится холодопроизводительность и объем воздушного потока. Важен также тип фанкойла: настенный, кассетный, канальный, напольный или потолочный.

Вентилятор необходим для того, чтобы принудительно загнать воздух в теплообменник. Теплоносители в теплообменник поступают через змеевики, которые представляют собой медные трубы. В системе чиллер-фанкойл в качестве хладагента вместо газа используется раствор воды и этиленгликоля либо чистая вода.

Составляющие части кондиционера-доводчика

• тепло передвигается по системе с помощью одного или двух теплоносителей;
• воздушный поток циркулирует за счёт наличия вентилятора;
• подающийся поток проходит фильтрацию через специальный блок;
• управляется охлаждающее оборудование с помощью удалённого, встроенного либо дистанционного пульта;
• дополнительные части, с помощью которых происходит крепление агрегата ко всей конструкции и его установка.

Монтаж делается по общей схеме.

Схема подключения фанкойла

Узнав, что такое фанкойл и как он работает, нужно изучить схему монтажа. Она зависит от выбранной модели и системы климатического контроля. Расположение модуля должно обеспечивать эффективное охлаждение (нагрев) воздуха в помещении. На пути воздушных потоков отсутствуют преграды – мебель, предметы интерьера. Для обслуживания и ремонта должен быть свободный доступ.

Монтаж делается по общей схеме.

1. Установка корпуса в выбранном месте.
2. Подключение трубопровода.
3. Монтаж обвязки – клапаны, краны, датчики температуры.
4. Отвод конденсата. Для этого используется насос и отдельный трубопровод. Характеристики насоса – производительность и максимальная высота подъема.
5. Подключение к электросети.
6. Опрессовка и проверка герметичности.

После этого систему заполняют рабочей жидкостью. В инструкции к определенной модели описано, как подключить фанкойл к чиллеру. Учитываются габариты, требования к электропитанию, температурный режим.

Важно. Для минимизации изменения температуры рабочей жидкости трубы нужно изолировать. Материалы теплоизоляции – пенополиуретан, вспененный полиэтилен, минеральная вата.

Даже если вы никогда не слышали о том, что такое чиллер-фанкойл, вам точно приходилось бывать в зданиях и помещениях, где установлены системы кондиционирования, работающие по данному принципу. Чиллеры и фанкойлы устанавливают там, где не справляются мульти-сплит-системы:

Где применяют системы чиллер-фанкойл

Даже если вы никогда не слышали о том, что такое чиллер-фанкойл, вам точно приходилось бывать в зданиях и помещениях, где установлены системы кондиционирования, работающие по данному принципу. Чиллеры и фанкойлы устанавливают там, где не справляются мульти-сплит-системы:

• Производственные цеха, заводы, фабрики.
• Торгово-развлекательные центры, магазины, гипермаркеты и супермаркеты.
• Складские комплексы любой площади и конфигурации.
• Офисные здания любой архитектуры и этажности.

Температура в доме должна быть такой, чтобы находиться в нем было приятно независимо от того, что творится за окном. Летом эту задачу успешно решают кондиционеры, однако может ли одна подобная система справиться с частным домом или коттеджем внушительных размеров? Аналогичным вопросом задаются те, кому охладить необходимо крупный офис или ТРЦ.

Для чего нужен фанкойл и как он работает

Фанкойл так же популярен как и сплит-системы, которые давно стали привычными во многих промышленных помещениях. Разница заключается только в том, что обработка воздуха подобным оборудованием осуществляется благодаря распространенному в климатическом оборудовании хладагенту — фреону. В фанкойле же рабочей жидкостью является вода либо этиленгликоль в незамерзающем виде.

Принцип действия чиллер-фанкойлов довольно прост. Вентилятор перегоняет воздух из помещения на теплообменник. Одновременно с этим туда же поступает холодная либо горячая вода в зависимости от той цели, которую можно достичь в итоге. Именно вода отдаёт тепло воздуху, после чего возвращает нагретым либо охлаждённым в помещении.

Если настройки выставлены на охлаждение, то результатом становится образование конденсата. Применение дренажных трубопроводов обеспечивает его отвод на улицу либо сток в канализацию.

Рассматривая работу подобной системы, главное, понять, откуда же на теплообменнике берётся вода. Для того чтобы её получить, фанкойл оснащается специальным элементом, предназначенным для нагрева, тогда как за охлаждение отвечает чиллер. Для одного помещения можно приобрести одновременно несколько фанкойлов, количество их в результате зависит исключительно от площади, нуждающейся в обогреве.

Такое оборудование способно работать и в смешанном режиме, объединяя отработанный воздух со свежим. Впрочем, такую опцию можно найти не у каждого фанкойла, а только среди тех, что имеют подключение к приточной вентиляции.

3. Определить, какая именно модель подходит в Вашем случае, и как её стоит монтировать, могут только специалисты.

В нашем веке, когда для каждого доступны инновационные технологии, грех не воспользоваться техникой, чтобы улучшить чувство комфорта дома, на работе, во время отдыха. Фанкойлы не являются чем-то совершенно новым, но их оснащение постоянно развивается, что дает пользователю большие преимущества. Теперь у нас есть возможность добиться желаемого результата без особых усилий, наш микроклимат поддерживается умной техникой и автоматизированными процессами.

Принцип работы фанкойла

Ресурсом для охлаждения воздуха и работы фанкойла является вода – холодная или горячая в зависимости от требуемого режима. Для ее обеспечения нужно дополнительно приобретать чиллер, который будет поддавать ее нужной температуре. Чиллер имеет равносильное значение для фанкойла, как внешний блок для настенного кондиционера – он устанавливается на крыше здания или в специальном техническом помещении и служит основой для охлаждения.

Принцип работы системы фанкойл заключается в таких процессах:

1. Вода от чиллера поступает через трубопровод в теплообменник фанкойла.
2. Воздушные массы из помещения забираются внутрь прибора.
3. Воздух охлаждается соприкосновением с теплообменником.
4. Далее он выдувается обратно в комнату с помощью вентилятора, который находится рядом с охладителем.

Для того чтобы изменить интенсивность охлаждения, то есть производительность агрегата, нужно задавать определенную скорость вентилятора. Современные системы имеют функцию автоматического поддержания нужной температуры и изменения скорости, если того требует температура воздуха.

Конструкция и управление фанкойлов

Управление фанкойлов происходит с помощью пульта. Он может быть переносным, а может крепиться на стене, что гарантирует невозможность потерять его. Благодаря такому управлению Вы сможете регулировать уровень производительности, скорость вентилятора, температуру и задавать различные режимы, автоматизировать процессы работы. Некоторые пульты управляют одним прибором, а некоторые могут задавать режимы и целому ряду фанкойлов.

Как выбрать фанкойл для определенного помещения

Выбор такого прибора делится на два этапа: подбор по техническому оснащению и по типу системы. Что касается первого — нужно знать, что от этого будет зависеть эффективность кондиционирования воздуха. Поэтому по поводу такого климатического оборудования лучше посоветоваться со специалистами. В первую очередь, нужно учесть такие особенности:

• Подходящая мощность на охлаждение и обогрев
• Объем воздуха, который нужно охлаждать за час (производительность прибора)
• Длина потока воздуха
• Размер объекта (высота, ширина), для которого подбирается изделие
• Тип помещения с его особенностями
• Важные дополнительные функции и режимы

По поводу типа фанкойла можно сказать, что его нужно выбирать исходя из планируемого места установки. Бывают канальные, кассетные, универсальные, настенные и колонные модели. Очень важно придать значения типу прибора, ведь от этого так же будет зависеть эффективность работы и функциональность изделия.

Расчет мощности фанкойла для помещения

Просто выбрать подходящий тип и нужную серию фанкойлов недостаточно. Важно так же расчитать, какая производительность на охлаждение и отопление Вам нужна.

Q = k x △ T x f , где

Q — теплопотери от определенной поверхности / ограждающей конструкции (щели в стенах, окна, двери, потолок);
k — коефициент теплопроводности материала
△T — разница между температурой внутри помещения и на улице
f — площадь поверхности (например, стены)

Так же нужно понимать, что при использовании формулы нужно задавать желаемую температуру, до которой Вы хотите нагревать помещение, и среднегодовую температуру на улице в Вашем городе. Допустим, Вы хотите нагревать комнату до +24 градусов, а на улице в Киеве среднегодовая температура +8,4° C, то есть разница температуры ровна 15,6° C — это число мы и запишем в △T.

Эту формулу нужно применять к каждой поверхности, то есть высчитывать Q стены, Qпола, Qпотолка и других. В конечном итоге, нужно суммировать все Q, и мы получим число, которое будет значит потерю тепла в кВт. Чем выше желаемая температура в помещении, тем больше тепла нужно подать — чем выше разница △T, тем больше мощности в кВт нужно в файнкойле.

Точно такой же принцип применяется при расчете мощности при работе на охлаждение, только в этом случае, Вы высчитываете потерю холода в помещении.

Где и как их применять

Система чиллер-фанкойл отлично подойдет для офиса с множеством различных кабинетов и для, так называемых, офисов «open space», где одно помещение разделяется перегородками на множество кабинок. В таком случае отлично подойдет фанкойл потолочного монтажа – прибор распределяет кондиционируемый воздух по потолку, откуда он равномерно спускается вниз и охлаждает все кабинки.

Фанкойлы широко используются в бизнес-центрах, торгово-развлекательных заведениях, административных зданиях, в супермаркетах и других торговых точках, гостиницах, и даже в промышленных и больших складских помещениях. Нужно только правильно выбрать мощность под индивидуальные особенности определенного помещения, и такие агрегаты восстановят комфортную температуру.

Особенности при применении различных типов фанкойлов:

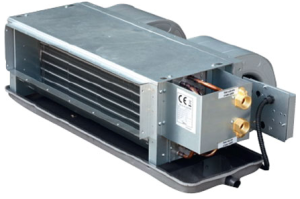

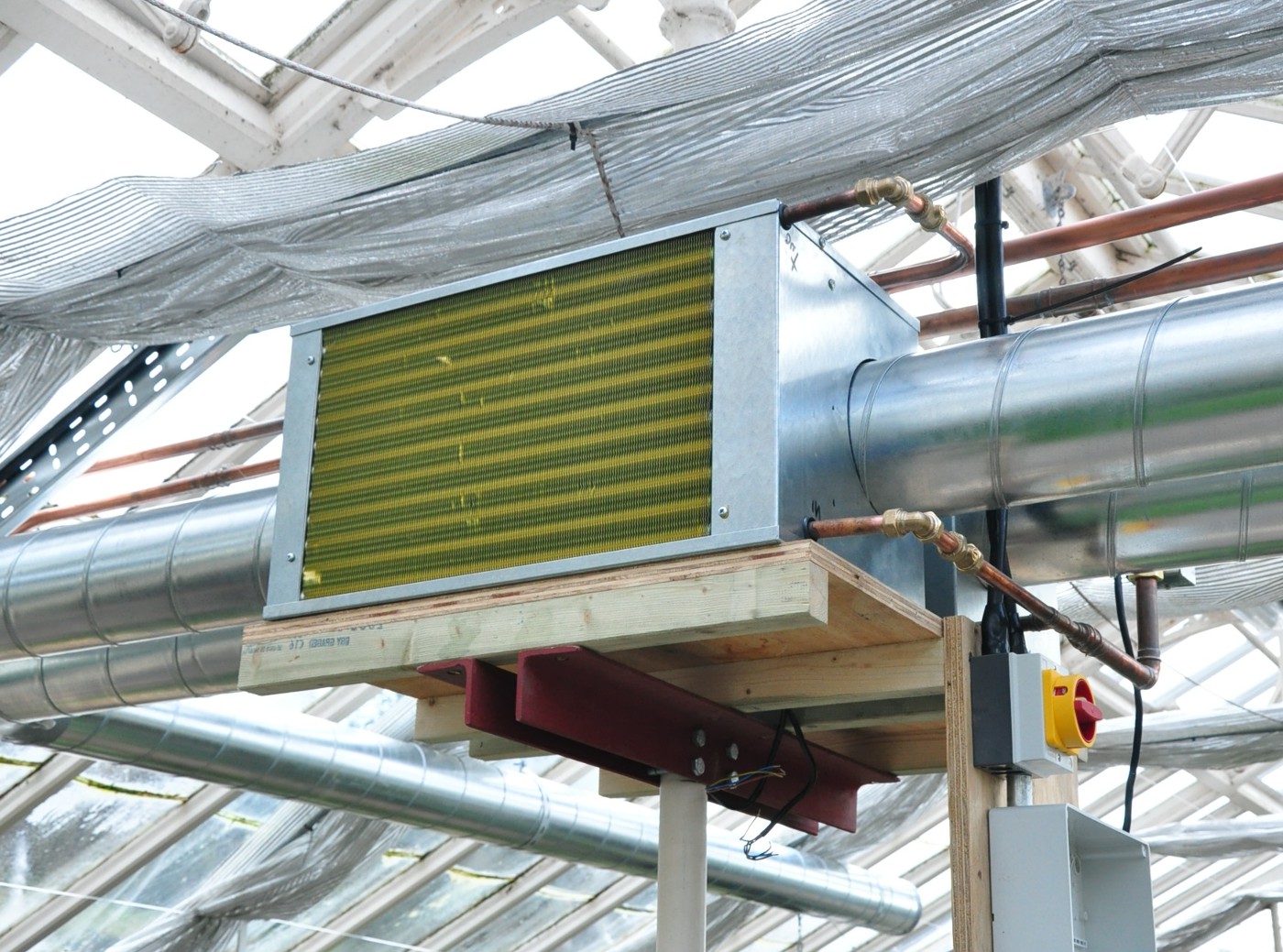

Канальные фанкойлы. Они имеют различные уровни статического давления: с высоким, средним и низким напором. Такой тип отличается высокими показателями по производительности, так что если у Вас большое помещение, такое как торгово-развлекательный зал, склад или большой офис, то это отличный вариант. Устанавливается такой агрегат соответственно в вентиляционный канал, что дает возможность подавать охлажденный воздух по воздуховодам.

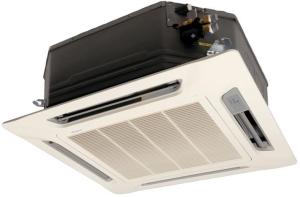

Кассетные фанкойлы.Они устанавливаются в запотолочное пространство, а на виду остается только передняя декоративная решетка. Такой способ монтажа позволит снизить шумовые параметры и скрыть всю конструкцию, поэтому этот тип отлично подойдет для офиса и торгового помещения, и других разновидностей сфер. Кассетные модели могут иметь 2-х направленный поток воздуха, и по 4-х сторонах направления.

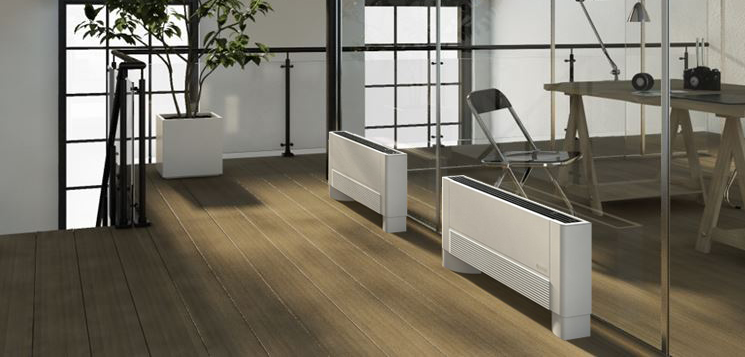

Колонные фанкойлы. Они устанавливаются у стены, так как предназначены для помещений, в которых возникает проблема с подведением трубопровода в запотолочном пространстве. Следовательно, колонные фанкойлы используются не часто, но имеют такую же высокую производительность.

Заключение

1. Основная часть фанкойлов рассчитана на двухтрубный или только на четырехтрубный способ подключения.

2. Фанкойлы подходят не для всех типов помещений.

3. Определить, какая именно модель подходит в Вашем случае, и как её стоит монтировать, могут только специалисты.

При желании купить фанкойл на выгодных условиях и с доставкой, или подобрать систему чиллер-фанкойл для Вашего помещения, проконсультироваться со специалистами, Вы можете позвонить на Вентбазар по телефону (044) 50 000 53 , или заказать Обратный звонок в шапке.
