Конденсатный насос — это центробежный насос, который используется для перекачки конденсата, образующегося в системе HVAC, паровой системе, топке конденсационного котла или холодильной установке, который не может быть перекачан самотеком. Рекуперация конденсата этими насосами помогает снизить затраты, связанные с производством пара.
В замкнутом контуре конденсатный насос перекачивает конденсат непосредственно в питательный насос котла через питательный подогреватель низкого давления. В отличие от этого, в открытом контуре конденсатный насос перекачивает конденсатную воду в резервуар (например, в резервуар питательной воды).
Принципиальная схема конденсатного насоса
Иногда в системе имеется достаточное давление пара, чтобы заставить конденсат вернуться в конденсатосборник внутри камеры котла по линиям удержания пара и возврата конденсата. Но во многих случаях требуется один или несколько насосов для возврата конденсата, чтобы преодолеть силу тяжести, противодавление в обратной линии и перепады давления из-за работы длинных труб.
Насос для возврата конденсата — это электрический центробежный или неэлектромеханический насос, который перекачивает конденсат, используя давление пара в качестве движущей силы.
Вы также можете найти конденсатный насос в кондиционере вашего дома. Кондиционер вашего дома поглощает тепло и влагу из вашего дома. Затем эта влага отделяется, и капли воды стекают в поддон.
Когда уровень воды в резервуаре повышается, конденсатный насос отводит воду из вашего дома через конденсатную трубу.
Работа конденсатного насоса
Для простоты рассмотрения работы конденсатного насоса в качестве примера можно привести конденсат из кондиционера.
Конденсатный насос в основном работает периодически и оснащен резервуаром для хранения конденсата. Когда поток горячего влажного воздуха регулируется через охлаждающий змеевик, в результате охлаждения на его поверхности образуется конденсат. Образовавшийся конденсат попадает на поддон, расположенный в блоке вентилятора или вентиляционной установке системы, а затем стекает в дренажную трубу.
Пройдя через дренажную трубу, конденсат попадает в сборник конденсата. Процесс образования конденсата продолжается до тех пор, пока уровень жидкости не коснется верхнего уровня бака. Поплавковый выключатель оснащен конденсатным насосом.
Когда уровень конденсата касается верхнего уровня бака, поплавковый выключатель включает работу двигателя насоса. На этом этапе насос начинает откачивать собранную воду в дренажную трубу (обычно это гибкая пластиковая труба), пока жидкость не оставит место в баке для сбора конденсата. Эта конденсатная жидкость выводится за пределы дома или здания через сливную трубу.
- Если вода увеличивается до точки активации 1-й ступени, насос начинает работать.
- Вторая ступень активируется, если вода продолжает увеличиваться (возможно, из-за поломки насоса или засорения сливной трубы). В этот момент выключатель отключает систему ОВКВ (чтобы предотвратить образование конденсата), активирует сигнал тревоги или и то, и другое.
Для лучшего понимания посмотрите следующее видео:
Что происходит при выходе из строя конденсатного насоса
Ниже перечислены симптомы и способы устранения неисправностей различных компонентов конденсатного насоса:
Шаг 1. Проверьте подключение питания
Если ваш насос не работает, то необходимо проверить подключение питания насоса. Иногда вы или кто-то другой отключает питание, из-за чего насос не работает. Поэтому проверьте подключение питания и включите турбину, если она выключена.
Шаг 2: Проверьте уровень воды в баке
Далее на печи вы найдете бак насоса, который имеет форму прямоугольной коробки. Снимите крышку бака и проверьте уровень воды.
Шаг 3: Осмотрите микровыключатель
Если жидкость переливается из бака, это указывает на неисправность двигателя насоса или микровыключателя главного поплавка. Если поплавок поврежден, его необходимо немедленно заменить для нормальной работы насоса.
Шаг 4: Проверьте предохранительный выключатель
Предохранительный выключатель отключает насос в случае какой-либо поломки или повреждения и останавливает работу насоса.
Если ваш конденсатный насос оснащен предохранительным выключателем, а ваша печь или кондиционер не работают, это указывает на то, что у вашего насоса проблемы. В такой ситуации необходимо слить воду из резервуара насоса и устранить проблему.
Шаг 5: Обратный клапан
Обратный клапан — это односторонний клапан. Он останавливает обратный поток жидкости. Если жидкость из обратного клапана вашего насоса вытекает медленно или вытекает не весь объем жидкости, а часть жидкости возвращается обратно, эти симптомы указывают на то, что у вашего насоса неисправен обратный клапан. В такой ситуации следует немедленно заменить клапан.
Шаг 6: Очистите клапаны
С течением времени мусор и водоросли накапливаются в клапанах конденсатного насоса и блокируют клапаны подачи или слива конденсата. Из-за засорения клапана насос не работает должным образом, и это засорение в конечном итоге приводит к поломке насоса. Поэтому необходимо следить за чистотой клапанов насоса.
Процесс очистки клапанов прост: необходимо снять клапаны, очистить их и снова установить.
Шаг 7: Очистка конденсатного насоса
В некоторых случаях достаточно почистить клапаны насоса. Но будет лучше, если вы будете постоянно чистить весь насос. Поскольку насос постоянно перекачивает жидкость, внутри насоса скапливается мусор или водоросли. Этот мусор или водоросли засоряют различные части насоса и повреждают его.
Поэтому правильная очистка конденсатного насоса очень важна. Если вы давно не чистили насос, я советую вам почистить его прямо сейчас, если вы хотите, чтобы насос работал долго и исправно.
Перед началом процесса очистки выключите систему кондиционирования и прибор. После этого очистите насос с помощью посудного мыла и теплой воды. Снимите внешний корпус насоса и удалите воду из резервуара и насоса.
После завершения процесса очистки соберите компоненты насоса.
Как устранить проблемы кавитации конденсатного насоса?
Кавитация возникает из-за образования паровых полостей внутри конденсата в результате вращения бегунка. Эта проблема чаще встречается в высокоскоростных двигателях и может появиться, когда температура перекачиваемой жидкости превышает 80°C, а NPSHR насоса становится больше, чем NPSHA. Кавитационные проблемы насоса могут серьезно повредить бегунок и вывести насос из строя.
- Увеличьте NPSHA вашего насоса
- Другой способ решения этой проблемы — установить приподнятый конденсатосборник и поднять NPSHA в пределах 3 м-5 м. Этот показатель NPSHA выше, чем NPSHR для воды комнатной температуры насоса (противодавление от дополнительного оборудования допустимо).
- Если резервуар может выдержать более высокую температуру/давление, другой возможностью является повышение давления в резервуаре с помощью давления пара.
- Используйте специальный центробежный насос, который не создает кавитации.
Компоненты конденсатного насоса

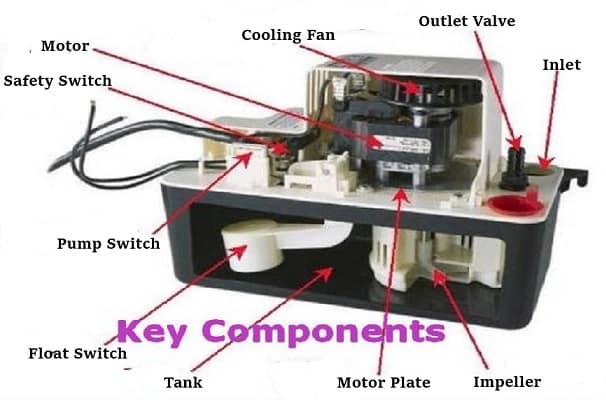

Конденсатные насосы состоят из следующих основных компонентов:
1) Поплавковый выключатель
Поплавковые выключатели — это входные переключатели, которые используются для подачи питания на насос. Когда собранная вода в конденсатном баке приближается к уровню жидкости, установленному с помощью поплавкового выключателя, включается сигнал на перекачку насоса. Насос продолжает процесс откачки до тех пор, пока уровень жидкости значительно не уменьшится.
Когда уровень жидкости в баке уменьшится в соответствии с требованиями, насос прекратит работу.
2) Резервуар для конденсата
Емкость бака насоса обычно составляет 0,5-1 галлон. Небольшой насос может не иметь резервуара для воды, а располагаться непосредственно в поддоне для отвода конденсата, чтобы перекачивать сконденсированную жидкость из поддона.
3) Рабочее колесо
Основная задача рабочего колеса — увеличить скорость движения воды. Это вращающийся компонент насоса.
4) Впускной и выпускной клапаны
Насос всасывает воду через впускной клапан, а выпускает ее через выпускной клапан. Оба эти клапана являются односторонними и предотвращают обратный поток жидкости.
Как выбрать насос для конденсата?
- Мощность: выходная мощность насоса известна как лошадиная сила. Она измеряется в л.с. (лошадиных силах).
- Напор: При выборе конденсатного насоса необходимо проверить, какое максимальное давление насос может создать для перекачки жидкости. Оно измеряется в psi (фунтах на квадратный дюйм).
- Напор: Он характеризует мощность насоса, подаваемую на перекачиваемую жидкость. Проще говоря, напор представляет собой максимальную высоту, на которую насос может перекачивать жидкость. Он представлен в футах.
- Производительность насоса: Производительность конденсатного насоса также известна как расход. Он описывает способность насоса перекачивать жидкость за одну минуту или час. Обычно она описывается в галлонах в минуту (г/п).
Недостатки электрического конденсатного насоса
- Низкая температура поступающей воды
- Увеличивает расходы на топливо
- Этот метод увеличивает дренаж котла
- Потери пара
- Низкая температура возврата конденсата
- Электрические конденсатные насосы требуют более высокого технического обслуживания.
- Этому насосу требуется больше подпиточной воды
- Он не обладает способностью самовсасывания
- Увеличивает объем химической обработки
- Конденсатный насос имеет проблемы с кавитацией
- Потребление энергии для перекачки конденсата
- Повышенный углеродный след
Как установить конденсатный насос
Установка конденсатного насоса очень проста. Для установки конденсатного насоса следуйте приведенным ниже шагам:
Шаг 1. Запустите кондиционер
Перед началом процесса установки насоса запустите кондиционер на некоторое время, чтобы собрать конденсат и удалить остатки масла из системы.
Шаг 2.
Убедитесь, что все упаковки насоса удалены, а все щели или клапаны больше не загрязнены.
Шаг 3. Настройте подключение электричества
Перед установкой электрических компонентов устройства убедитесь, что блок предохранителей выключен и в систему больше не поступает электроэнергия.
Шаг 4. Осмотр местных электрических кабелей
Осмотрите местные электрические кабели, чтобы убедиться, что они правильно подключены.
Шаг 5. Подключение шнура питания
Подключите электрические кабели к конкретной системе напряжения. А также убедитесь, что он соединен с постоянным источником питания.
Шаг 6. Проверка предохранительного выключателя
Осмотрите предохранительный выключатель конденсатного насоса и прикрепите его соответствующим образом.
Шаг 7. Установка насоса
С помощью винтов прикрепите насос к стене вашего дома. Насос должен иметь прорезь, встроенную в ваш кондиционер, что облегчает установку насоса.
Шаг 8. Место установки насоса
Насос должен быть установлен рядом с кондиционером. Он должен быть установлен под дренажной трубой змеевика и дренажным шлангом. Насос должен быть правильно выровнен. Если вы не выровняете насос, его функциональность может снизиться. После завершения процесса установки насоса вы можете подключить устройство к трубопроводу.
Шаг 9. Установка шланга
Если возможно, используйте шланг для слива воды из насоса. Благодаря установке этого шланга работает сила тяжести, так как насос начинает процесс слива воды из кондиционера. Всасывающий трубопровод должен располагаться под углом, под которым конденсатная вода поступает в резервуар, чтобы она не мешала работе поплавкового клапана, используемого в насосе.
Шаг 10. Включите питание
Также рекомендуется установить обратный клапан внутри дренажной линии, чтобы предотвратить обратный ток дренажной воды и не допустить ее попадания в кондиционер. Дренажные трубы должны соединяться с трубами, ведущими к городским сточным водам, чтобы остановить загрязнение пресной воды.
Что происходит, если конденсатный насос выходит из строя?
Когда мотор конденсатного насоса выходит из строя, при включении кондиционера начинается утечка воды из печи. Иногда двигатель насоса продолжает работать, но резервуар для конденсата переполняется. Такое переполнение происходит из-за засорения обратного клапана или внутреннего засорения насоса.
Известным признаком неисправности конденсатного насоса является невозможность включить кондиционер. Переменный ток отключается, чтобы избежать переполнения резервуара насоса.
Если насос конденсата вышел из строя, его следует как можно скорее заменить, почистить или отремонтировать, если вы хотите, чтобы ваш насос работал исправно.
Раздел часто задаваемых вопросов
Для чего используется конденсатный насос?
Конденсатный насос относится к известным типам центробежных насосов. Он собирает и отделяет жидкость, образующуюся в результате процесса конденсации в таких системах отопления, как осушители воздуха, кондиционеры, нефтяные и газовые котлы и т.д.
Какова стоимость замены конденсатного насоса?
Стоимость замены конденсатного насоса варьируется от $90 до $170. Когда ваш кондиционер начинает работать, он генерирует конденсат, который удаляется с помощью конденсатного насоса.
