Котел Loeffler — это водотрубный котел высокого давления, с принудительной циркуляцией и внутренним горением. Этот тип котла оснащен циркуляционным насосом, который используется для циркуляции пара внутри котла.
Это усовершенствованная модель котла Lamont. Основной проблемой котла Lamont является накопление соли и мусора в трубах, по которым течет вода.
Это скопление мусора и солей снижает скорость теплопередачи во внутреннем пространстве водопроводной трубы. Котлы Lamont также могут столкнуться с проблемой перегрева из-за скопления солей и мусора. По этим причинам ученый разработал котел Loeffler и решил проблемы котлов Lamont путем блокирования потока воды внутри водяных трубок.
В этом котле 70% перегретого пара используется для испарения воды в испарительном барабане, а 30% перегретого пара используется для работы паровой турбины.
Принцип работы котла Лёффлера
Основной принцип работы котла Loeffler заключается в испарении воды путем получения перегретого пара из пароперегревателя. 30% пара из перегретого пара используется для работы турбины, а 70% пара используется для испарения воды.

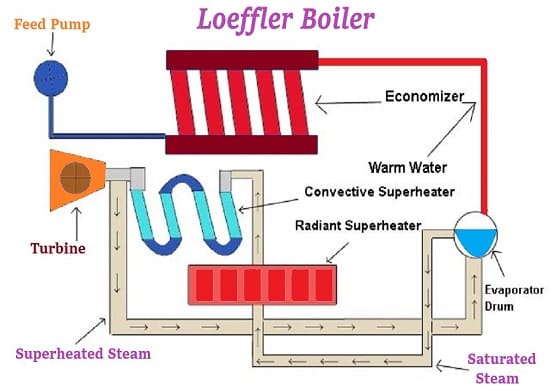

Работа котла Лёффлера
Котел Лёффлера работает следующим образом:
- Питательный насос забирает воду из внешнего источника, повышает давление воды и направляет ее в экономайзер. Этот экономайзер предварительно нагревает воду и направляет ее в барабан-испаритель.
- 70% часть перегретого пара направляется в сопла барабана-испарителя. Сопло смешивает питательную воду с полученным перегретым паром и превращает воду в насыщенный пар.
- После генерации насыщенного пара циркуляционный насос пара использует для передачи этого выходного насыщенного пара в радиационный пароперегреватель.
- Лучистый пароперегреватель использует излучения, образующиеся при сгорании топлива, повышает температуру насыщенного пара и превращает его в пересыщенный пар.
- Трубы пароперегревателя установлены внутри топки.
- По мере превращения пара в перегретый пар он переходит в конвективный пароперегреватель.
- Конвективный пароперегреватель устанавливается на пути горячих дымовых газов. Этот перегреватель повышает температуру перегретого пара до 500°C и превращает оставшиеся частицы воды в пар.
- После прохождения через конвективный пароперегреватель 70% пара направляется в испарительный барабан для испарения питательной воды, а 30% пара используется для работы первичного двигателя паровой турбины.
- Когда пар ударяется о лопасти паровой турбины, лопасти передают свое вращение на катушку генератора и вырабатывают электроэнергию.
- Котел Loeffler способен вырабатывать 140 бар давления и 100 тонн пара в час.
Для лучшего понимания посмотрите следующее видео:

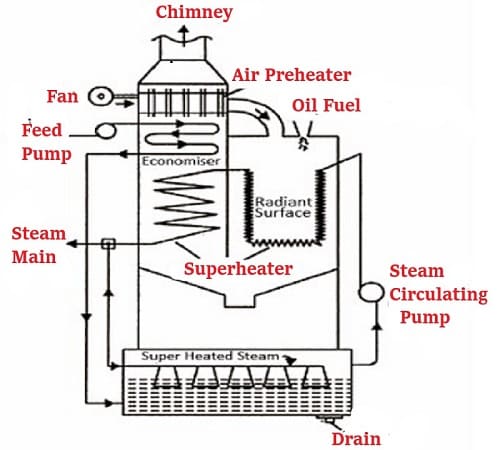

Части котла Loeffler
- Предохранительный клапан
- Питательный насос
- Индикатор давления
- Турбина
- Экономайзер
- Испарительный барабан
- Радиантный пароперегреватель
1) Насос подачи воды : —
Основным компонентом котла Loeffler является питательный насос. Он используется для перекачки воды в экономайзер. Этот насос получает воду из резервуара, повышает давление воды, а затем перекачивает воду в экономайзер. Количество перекачиваемой воды должно быть равно количеству испарившейся воды в котле.
Некоторые типы водотрубных котлов используют инжектор для закачки воды внутрь котла.
2) Экономайзер : —
Основной задачей экономайзера является предварительный нагрев воды. Он собирает отработанное тепло котла и передает это тепло питательной воде. Этот процесс предварительного нагрева воды повышает эффективность работы котла и экономит затраты на электроэнергию.
Экономайзер изготовлен из чугуна. Он соединен с горизонтальными трубами.
После этого процесса предварительного нагрева вода поступает в испарительный барабан.
3) Испарительный барабан.
Основная цель испарительного барабана — превратить предварительно нагретую воду в насыщенный пар. Для этого процесса испарительный барабан использует перегретый пар пароперегревателя. Он имеет смесительные сопла, используемые для смешивания предварительно нагретой воды с перегретым паром и испарения воды.
4) Центробежный насос или паровой циркуляционный насос: -.
Котел Loeffler оснащен центробежным насосом, который используется для циркуляции пара в котле. Он устанавливается между радиационным пароперегревателем и испарительными барабанами.
Центробежный насос или циркуляционный насос пара имеет рабочее колесо и диффузор. Рабочее колесо увеличивает скорость пара, а диффузор преобразует эту скорость в давление.
5) Смешивающее сопло
Смешивающее сопло играет важную роль в процессе преобразования воды в пар. Это сопло расположено внутри испарительного барабана. Это сопло используется для смешивания предварительно нагретой питательной воды и перегретого пара и испаряет воду.
6) Слив
Слив используется для очистки испарительного барабана. Когда загрязнения собираются внутри испарительного барабана, слив используется для очистки и удаления загрязнений из барабана.
7) Лучистый пароперегреватель
Этот пароперегреватель получает тепло от излучения камеры сгорания и повышает температуру насыщенного пара. Он преобразует насыщенный пар в перегретый.
8) Конвективный пароперегреватель
После прохождения через лучистый пароперегреватель полученный перегретый пар передается в конвективный пароперегреватель. Конвективный пароперегреватель повышает температуру пара до 500℃ и полностью преобразует водяной пар в пар. Этот процесс повышает температуру котла.
После этого процесса 30% перегретого пара поступает в паровую турбину, а оставшиеся 70% пара направляются в испарительный барабан.
9) Турбина
Когда пар поступает в турбину, он ударяется о лопасти турбины. Лопасти паровой турбины извлекают энергию давления пара и преобразуют ее во вращательную энергию вала. Эта энергия вращения вала используется для вращения катушки генератора, который производит электричество.
- Турбина высокого давления: Эта паровая турбина используется для извлечения энергии давления из перегретого пара высокого давления.
- Турбина низкого давления: Используется для извлечения энергии давления из перегретого пара низкого давления.
10) Вентиляторная воздуходувка
Направляет воздух из воздухоподогревателя в камеру сгорания для сжигания топлива.
Преимущества и недостатки котла Loeffler
Преимущества котла Loeffler:.
- Котел Loeffler способен использовать соленую воду для производства пара.
- Он имеет компактную конструкцию.
- Он работает бесшумно.
- Водотрубные котлы этого типа работают чисто.
- Он способен работать при очень высоком давлении, чем жаротрубные котлы.
Недостатки котла Loeffler:.
- Используется дополнительный испарительный барабан, что увеличивает вес котла.
- Он имеет большие размеры.
- На поверхности воды образуются пузырьки, что снижает скорость теплопередачи.
- Имеет высокую стоимость.
Раздел часто задаваемых вопросов
Каковы области применения котла Loeffler?
Котел Loeffler используется в медицинской текстильной и многих других отраслях промышленности. Эти типы котлов также используются на электростанциях для выработки электроэнергии.
Что такое котел высокого давления?
Котел, который работает под высоким давлением, называется котлом высокого давления.
Все водотрубные котлы работают под высоким давлением.
Является ли котел Loeffler котлом высокого давления?
Котел Loeffler — это котел высокого давления. Он способен работать при давлении до 100 бар.
Почему в котле Loeffler используется испарительный барабан?
Испарительный барабан используется для испарения воды. В нем есть сопло, которое используется для смешивания перегретого пара и воды. После процесса смешивания вода испаряется.
