Линзовый телескоп устройство и принцип работы

В зависимости от принципа действия и типа ис­пользуемого объектива телескопы бывают линзовые, зеркальные и зеркально-линзовые.

В зависимости от принципа действия и типа ис­пользуемого объектива телескопы бывают линзовые, зеркальные и зеркально-линзовые.

Рис. 28. Схема устройства линзового телескопа Кеплера: 1 — объектив (собираю­щая линза); 2— окуляр (собирающая линза); 3— глаз; 4— объект; 5— промежу­точное изображение; 6— увеличенное перевёрнутое изображение; 7— корпус телескопа

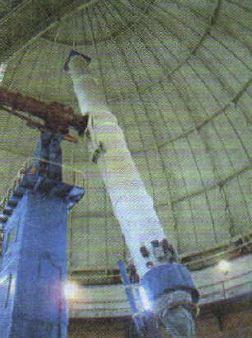

Рис. 29. Телескоп Йеркской обсерватории

В зеркально-линзовых телескопах в качестве объектива использу­ется система линз и зеркал (рис. 31). Основным преимуществом теле­скопов такого типа является относительно большое поле зрения, по­зволяющее вести измерения расстояний между небесными телами.

А вот если бы глаз у нас был побольше, то, разумеется, можно было бы собрать большее количество света от объекта и получить более яркую картинку. И вот следующие две составляющие телескопа делают это возможным:

Возможно, прогуливаясь поздно вечером по городу или отдыхая на природе вдали от шумного города, лежа на траве, Вы не раз обращали свой взор в небо, усеянное звездами, в поисках созвездий. А может быть, Вы уже хорошо ориентируетесь по небу, знаете месторасположение многих созвездий, и теперь Вам бы хотелось приблизиться к Луне, планетам: увидеть горы, кратеры и моря на Луне, пояса на Юпитере, кольца Сатурна и многое другое. И с этой целью Вы решили обзавестись телескопом.

Очень часто можно услышать, что телескоп – это устройство, предназначенное для увеличения объектов. Но, если быть более точным, то телескоп — это оптический прибор, который собирает и фокусирует электромагнитное излучение от небесных объектов, хотя, с учетом того, что в телескоп можно наблюдать и наземные объекты, то я бы сделала уточнение — не только небесных. Так задачами телескопа являются:

• собрать как можно больше света, исходящего от объекта наблюдения;
• помочь изучить мелкие детали исследуемого объекта, невидимые невооруженным глазом.

Можно сказать, что с помощью телескопа мы словно приближаемся к неизвестному и загадочному миру. Существует масса телескопов, отличающихся по виду и, конечно же, по цене. Как узнать, что будет лучшим выбором именно для Вас? Как, покупая телескоп, убедиться в том, что Вы не разочаруетесь в своем выборе уже через пару дней?

В общем-то, все телескопы можно классифицировать следующим образом:

• Рефракторы, в основе их конструкции лежит линза.
• Рефлекторы, использующие зеркало вместо линзы.
• Катадиоптрические телескопы (зеркально-линзовые).

С помощью всех этих типов телескопов мы получаем приблизительно одно и то же, но абсолютно разными способами. Чтобы понять, в чем заключается принцип работы телескопа, я задам Вам следующий вопрос: «А по какой причине Вы не можете видеть удаленные объекты?». К примеру, почему Вы не можете прочитать надпись на монете, находящейся на расстоянии 55 м от Вас? Ответ прост: дело в том, что наш зрачок собирает очень мало света.

А вот если бы глаз у нас был побольше, то, разумеется, можно было бы собрать большее количество света от объекта и получить более яркую картинку. И вот следующие две составляющие телескопа делают это возможным:

• Линза (у рефракторов) или главное зеркало (у рефлекторов) собирают и фокусируют свет от удаленного объекта
• Окуляр же пучок сходящихся в фокальной плоскости лучей превращает в параллельные, которые и попадают на зрачок человека.

Основные свойства, которыми обладает телескоп это:

• Способность собирать свет прямо пропорциональна диаметру объектива телескопа – апертуре. Чем больше диаметр, тем больше собирается света, а, следовательно, получим тем более яркое изображение
• Увеличение телескопа зависит не только от самого телескопа, но и от используемого окуляра. Вы можете добиться практически любого увеличения с любого телескопа, главное – помнить о разумном предельном увеличении, равном 2xD, где D – апертура

Объектив любого рефрактора выглядит в виде двояковыпуклой линзы. Её задача — сбор световых лучей и концентрация их в одной точке (фокусировка). Увеличение исходного изображения мы получаем через окуляр. Линзы, которые используют в современных моделях телескопов, являются сложными оптическими системами. Если ограничиться применением только одной крупной линзой, выпуклой с двух сторон, это чревато сильными погрешностями получаемого изображения.

Объектив любого рефрактора выглядит в виде двояковыпуклой линзы. Её задача — сбор световых лучей и концентрация их в одной точке (фокусировка). Увеличение исходного изображения мы получаем через окуляр. Линзы, которые используют в современных моделях телескопов, являются сложными оптическими системами. Если ограничиться применением только одной крупной линзой, выпуклой с двух сторон, это чревато сильными погрешностями получаемого изображения.

Во-первых, изначально лучи света не могут чётко собраться в одну точку. Такое явление получило название сферической аберрации, в результате которой невозможно получение картинки с одинаковой резкостью на всех её участках. При использовании наведения можно увеличить резкость в центре изображения, но мы получим размытые края — и наоборот.

Кроме сферической, рефракторы также «грешат» хроматической аберрацией. Искажение цветового восприятия происходит потому, что в состав света, исходящего от космических объектов, входят лучи разного цветового спектра. Когда они проходят сквозь объектив, то не могут преломляться одинаково, следовательно, рассеиваются по разным участкам оптической оси инструмента. Результатом становится сильное искажение цвета получаемого изображения.

Специалисты-оптики хорошо научились «бороться» с аберрациями разного рода. С этой целью они изготавливают оптические системы рефракторов, состоящие из разных линз. Таким образом коррекция картинки становится реальной, но усилий подобная работа требует немалых.

Как работает телескоп в целом? Если вы желаете наблюдать за объектами, находящимися близко к вам, необходимо периодически менять окуляры. Как правило, в комплектацию к каждому телескопу приложено минимум два разных окуляра. Благодаря им наблюдатель может изменять параметры увеличения, используя один и тот же объектив.

Как устроен оптический телескоп?

Независимо от конструкции в каждом приборе есть окуляр и объектив. Линза (или зеркало), которые обращены непосредственно к наблюдаемому небесному телу, получили название объектива, а линза поменьше (куда мы «прицеливаемся» глазом), называется окуляром. Оба элемента расположены на одной условной оптической оси.

Как работает телескоп в целом? Если вы желаете наблюдать за объектами, находящимися близко к вам, необходимо периодически менять окуляры. Как правило, в комплектацию к каждому телескопу приложено минимум два разных окуляра. Благодаря им наблюдатель может изменять параметры увеличения, используя один и тот же объектив.

Линза телескопа, которая ближе к середине становится толще — собирающая линза (условно со знаком «плюс»), а если стекло, наоборот, посередине выглядит тоньше, речь идёт о рассеивающей линзе, со знаком «минус». Под оптической осью понимают условную прямую, которая соединяет центры этих линз. Лучи света, следуя параллельно оси, преломляются в линзе и фокусируются в определённой точке. Если линза телескопа обладает сильной кривизной, фокус будет меньше, а изображение предмета — максимально приближенным к реальности.

Все приборы подразделены на особые категории, основывающиеся на разнообразии линз, от которых зависят характеристики телескопов. Существуют устройства с зеркалом вместо линзы, с обычной линзой и катадиоптрические (совокупность двух категорий). Отличие в конструкции влияет на принцип работы.

Телескопы. Принцип действия

Телескопами называют приборы с оптикой, главная задача которых основывается на рассмотрении и приближении предметов, находящихся на расстоянии. Благодаря этим устройствам возможно детальное увеличение даже небольшого предмета.

Стандартный оптический телескоп собирает наибольшее количество света, исходящее от объекта, за которым осуществляется наблюдение и помогает досконально изучить предмет, находящийся на расстоянии.

Сегодня благодаря развитию техники появляется все больше разных по структуре и характеристикам телескопов, которые, несмотря на существенное различие в стоимости и качестве, выполняют одну функцию. Вопрос, связанный с тем, какой телескоп выбрать, не очень сложен, достаточно лишь осветить классификацию и особенности работы.

Все приборы подразделены на особые категории, основывающиеся на разнообразии линз, от которых зависят характеристики телескопов. Существуют устройства с зеркалом вместо линзы, с обычной линзой и катадиоптрические (совокупность двух категорий). Отличие в конструкции влияет на принцип работы.

Виденье отдаленных предметов у человека, согласно законам физики, происходит только тогда, когда зрачок собирает достаточное количество света. Именно из-за недостатка света мы не в состоянии увидеть отдаленные предметы. Однако если природа сделала бы орган зрения человека большим по размеру, то тогда у него было б намного больше шансов увидеть предметы, находящиеся на расстоянии.

Рефракторы или линзовые телескопы, а также рефлекторы или приборы с зеркалом, собирают свет от сфокусированного предмета. Устройство собирает свет прямо пропорциональный апертуре или диаметру объектива. Следовательно, от размера диаметра зависит количество собранного света и качество изображения.

Окуляр также играет существенную роль в способности телескопа к увеличению. Любой прибор может сделать максимальное увеличение, однако важно знать объективное увеличение, которое не должно превышать 2xD, где 2xD – диаметр.

Купить телескоп вы всегда можете в нашем интернет магазинею

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Федеральный список экстремистских материалов.

Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие призывы к массовым беспорядкам, осуществлению экстремистской деятельности, участию в массовых (публичных) мероприятиях, проводимых с нарушением установленного порядка.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Федеральный список экстремистских материалов.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр нарушителей прав субъектов персональных данных.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
Перепечатка без активной ссылки запрещена

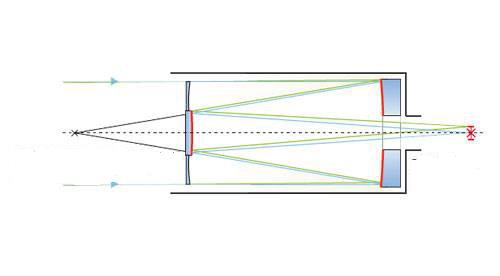

Зеркально-линзовый или катадиоптрический телескоп представляет собой оптический прибор, который имеет в своей конструкции как зеркала, так и линзы (в данном случае линзы используются для коррекции изображения). Благодаря использованию корректирующей линзы можно добиться больших увеличений при достаточно небольших размерах трубы телескопа. При этом положение линзы остается фиксированным, а зеркала как и в обычном рефлекторе нуждаются в регулярной юстировке.

Стоит отметить, что данная система также может предусматривать и наличие отдельного вторичного стекла, которое прикрепляется к линзе, что позволяет создать более светосильный телескоп. Так как данная конструкция является более сложной по сравнению с типичным телескопом Максутова-Кассегрена, то такие телескопы относятся уже к телескопам профессионального класса и стоят на порядок выше.

Телескоп Клевцова. Существует три разновидности данных телескопов: а) с мениском и отражательной линзой; б) с двухлинзовым корректором; в) с мениском, склеенным из двух линз. При этом менисковый корректор по своему диаметру не превышает трети действующего отверстия телескопа. В данной оптической схеме не используются асферические поверхности. Телескоп Клевцова не требует корректировок.

Таким образом, зеркально-линзовые телескопы обладают достоинствами и недостатками как рефлектора, так и рефрактора. К достоинствам стоит отнести отсутствие сферической аберрации благодаря наличию корректора, большое поле зрения, высокая светосила, отсутствие необходимости настройки положения линзы, компактность всей системы.

Недостатками зеркально-линзовых телескопов являются: хроматическая аберрация и кома из-за наличия оптических элементов из стекла, большое время термостабилизации, ограниченность относительного отверстия остаточными аберрациями.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
Перепечатка без активной ссылки запрещена

Вы можете приложить к своему отзыву картинки.

Монтировка телескопа. Монтировкой называют опору телескопа, установленную обычно на треногу. Монтировка состоит из двух осей для наводки, расположенных взаимно перпендикулярно, приводов и системы отсчета углов поворота.

Монтировка телескопа. Монтировкой называют опору телескопа, установленную обычно на треногу. Монтировка состоит из двух осей для наводки, расположенных взаимно перпендикулярно, приводов и системы отсчета углов поворота.

Основные характеристики оптических телескопов. Основными характеристиками любого оптического телескопа являются: диаметр объектива (апертура) и фокусное расстояние объектива.

Апертура определяется диаметром линзы (в рефракторе) или главного зеркала (в рефлекторе) и исчисляется в дюймах или миллиметрах. Другими словами апертура будет равна диаметру светового пучка, который телескоп способен принять. От диаметра объектива зависит разрешающая способность телескопа, то есть значение минимального углового расстояния между объектами, различимыми в телескоп.

Фокусное расстояние объектива телескопа – это расстояние, на котором зеркало или линза объектива строит изображение бесконечно удаленного объекта. От фокусного расстояния зависит светосила телескопа (отношение фокусного расстояния к диаметру объектива), а также оптическое увеличение (отношение фокусного расстояния объектива и окуляра).
