Назначение и принцип работы вольтодобавочного трансформатора

Вольтодобавочные трансформаторы с поперечным или продольно-поперечным регулированием выполняют более узкие функции. С их помощью улучшаются условия работы неоднородных замкнутых сетей. [5]

Вольтодобавочные трансформаторы или регуляторы напряжения типа ТНН-45 применяются для кенотронных и маслопробойных аппаратов. Они имеют две обмотки: первичную, которая может включаться в сеть 127 в, и вторичную, включаемую последовательно с первичной. Регулирование напряжения осуществляется при помощи щеток, скользящих по виткам вторичной обмотки. [2]

Вольтодобавочные трансформаторы с поперечным или продольно-поперечным регулированием выполняют более узкие функции. С их помощью улучшаются условия работы неоднородных замкнутых сетей. [5]

Вольтодобавочные трансформаторы могут использоваться как для регулирования напряжения но. [9]

Вольтодобавочные трансформаторы могут быть нерегулируемыми и регулируемыми. [11]

Вольтодобавочные трансформаторы и линейные регулировочные автотрансформато-р ы наряду с трансформаторами, регулируемыми под нагрузкой, широко применяются для регулирования напряжения. Вольтодобавочные трансформаторы имеют одну обмотку, включенную последовательно с линией, в которой регулируется напряжение. Эта обмотка получает питание от вспомогательного или возбуждающего трансформатора, первичная обмотка которого питается от сети или постороннего источника тока. [13]

вольтодобавочный трансформатор — pridedamosios įtampos transformatorius statusas T sritis radioelektronika atitikmenys: angl. booster transformer vok. Booster Transformator, m; Zusatztransformator, m rus. вольтодобавочный трансформатор, m pranc. transformateur survolteur, m … Radioelektronikos terminų žodynas

Принципиальная схема включения вольтодобавочного трансформаторам 1 — основной трансформатор; 2 — вольтодобавочный трансформатор; 3 — автотрансформатор

Большой энциклопедический политехнический словарь . 2004 .

Смотреть что такое «ВОЛЬТОДОБАВОЧНЫЙ ТРАНСФОРМАТОР» в других словарях:

ВОЛЬТОДОБАВОЧНЫЙ ТРАНСФОРМАТОР — электрический трансформатор с переменным коэффициентом трансформации, включаемый своей вторичной обмоткой последовательно в цепь вторичной обмотки другого (основного) трансформатора для регулирования или стабилизации напряжения в цепи нагрузки … Большой Энциклопедический словарь

вольтодобавочный трансформатор — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN boosterBSTR … Справочник технического переводчика

вольтодобавочный трансформатор — электрический трансформатор с переменным коэффициентом трансформации, включаемый своей вторичной обмоткой последовательно в цепь вторичной обмотки другого (основного) трансформатора для регулирования или стабилизации напряжения в цепи нагрузки. * … Энциклопедический словарь

вольтодобавочный трансформатор — pridedamosios įtampos transformatorius statusas T sritis radioelektronika atitikmenys: angl. booster transformer vok. Booster Transformator, m; Zusatztransformator, m rus. вольтодобавочный трансформатор, m pranc. transformateur survolteur, m … Radioelektronikos terminų žodynas

вольтодобавочный трансформатор питания — Трансформатор питания электронной аппаратуры, вторичная обмотка которого включается последовательно в цепь, в которой он изменяет напряжение [ГОСТ 20938 75] Тематики трансформатор Классификация >>> Синонимы вольтодобавочный трансформатор … Справочник технического переводчика

Вольтодобавочный трансформатор питания — 8. Вольтодобавочный трансформатор питания Вольтодобавочный трансформатор D. Zusatzspeisetransformator E. Booster transformer Е. Transformateur survolteur Трансформатор питания электронной аппаратуры, вторичная обмотка которого включается… … Словарь-справочник терминов нормативно-технической документации

обратимый вольтодобавочный генератор — обратимый вольтодобавочный трансформатор — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия Синонимы обратимый… … Справочник технического переводчика

ГОСТ 20938-75: Трансформаторы малой мощности. Термины и определения — Терминология ГОСТ 20938 75: Трансформаторы малой мощности. Термины и определения оригинал документа: 73. Асимметрия обмоток трансформатора малой мощности Асимметрия обмоток D. Wicklungsunsymmetrie des Kleintransformators E. Winding asymmetry F.… … Словарь-справочник терминов нормативно-технической документации

вольтодобавочное устройство — вольтодобавочный трансформатор — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы вольтодобавочный трансформатор EN booster … Справочник технического переводчика

Бустер — У этого термина существуют и другие значения, см. Бустер (значения). Бустер (англ. booster … Википедия

Познакомиться ближе с нашей компанией, с полным перечнем продукции, выпускаемой ООО «СКЭ-Электро», ее техническими характеристиками можно, посетив наш сайт: www.ske-electro.ru

По многим оценкам, износ распределительных сетей в России превышает 60 процентов. Значительная часть оборудования отслужила два и более нормативных срока.

Компания «СКЭ-Электро» – официальный представитель в России и странах СНГ норвежской фирмы – разработчика данного устройства MagtechAS. «СКЭ-Электро» обладает эксклюзивным правом на изготовление вольтодобавочных трансформаторов, описанных в евразийском патенте на изобретение «Системы стабилизации напряжения линий электроснабжения».

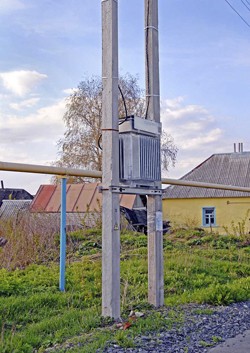

С 2008 года наша компания поставила в различные электросетевые компании более 300 штук таких устройств. Основанием успешного применения в электросетевых хозяйствах вольтодобавочного трансформатора ТВМГ является полное соответствие ТУ положениям технической политики Холдинга МРСК и стандартам РФ на силовые трансформаторы.

Нужно отметить два подхода к отнесению бустера в структуру расходов сетевой компании. Они вытекают из технической идеологии применения бустера. Первый – это временное оперативное решение проблемы качества электроснабжения. В данном случае речь идет об эксплуатационных затратах на ЛЭП, но подчеркнем, на все ЛЭП, находящиеся в хозяйстве сетевой компании. Так как ВДТ – устройство многократного использования, то оно решает проблему устранения жалоб потребителей вплоть до проведения плановой реконструкции.

Второй случай применения – инвестиционные затраты и разница в расходах между реконструкцией и установкой вольтодобавочного трансформатора должны быть просчитаны в каждом отдельном случае. Ограничение – длина линии. Речь идет о ЛЭП длиной более 1 километра.

Надо сказать, что вольтодобавочный трансформатор как дополнительный инструмент решения проблемы снижения и стабилизации напряжения в сетях МРСК Центра уже стал обычным техническим решением. Причина – удобство использования и надежность конструкции, не требующая технического обслуживания.

Познакомиться ближе с нашей компанией, с полным перечнем продукции, выпускаемой ООО «СКЭ-Электро», ее техническими характеристиками можно, посетив наш сайт: www.ske-electro.ru

Тел. (4722) 26-72-60

«> Применение вольтодобавочных трансформаторов в распределительных сетях Код PHP » data-description=»По многим оценкам, износ распределительных сетей в России превышает 60 процентов. Значительная часть оборудования отслужила два и более нормативных срока.

При продольном регулировании добавочная ЭДС линейного регулятора ∆Е совпадает по фазе с фазными напряжениями сети. Такой вид регулирования называют также регулирование по модулю.

7. Применение

Линейные регуляторы могут устанавливаться на отходящих линиях и последовательно с силовым трансформатором. При установке линейного регулятора на отходящих линиях силовой трансформатор выполняет стабилизацию напряжения на шинах подстанции на среднем уровне. Диапазон регулирования в этом случае может быть снижен, что позволяет существенно снизить мощность линейного регулятора, однако требуется установка нескольких регуляторов.

На рис. 7 а) показано схематичное изображение линейного регулятора при включении его последовательно обмотке силового трансформатора, на рис. 7 б) показано включение линейного регулятора на отходящих линиях электропередач.

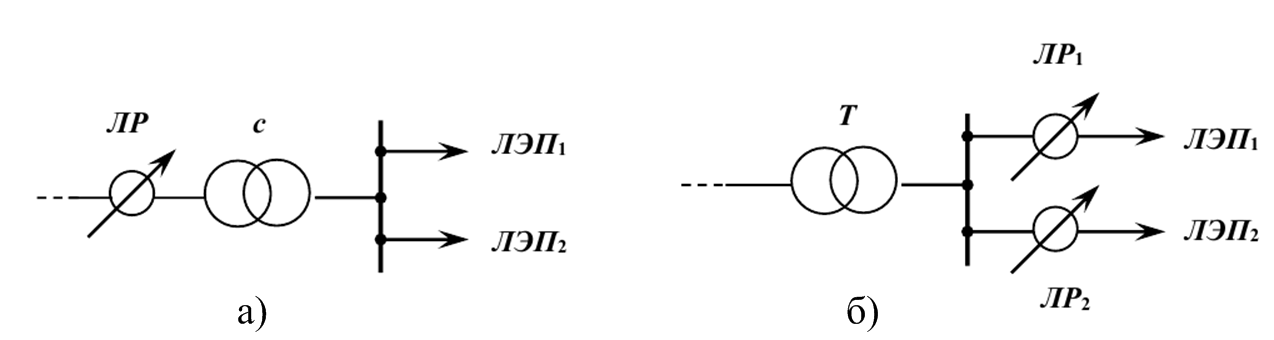

Рисунок 7 – Включение линейного регулятора в сеть: а) последовательно обмотке силового трансформатора; б) на отходящих линиях электропередач

Линейные регуляторы, которые включаются последовательно в линию, обеспечивают регулирование напряжения в пределах ±10-15 %. Широкое применение линейные регуляторы находят на подстанциях с автотрансформаторами. На стороне СН регулирование напряжения обеспечивается встроенным в автотрансформатор устройством РПН, а на стороне НН устанавливается линейный регулятор, снабженный автоматическим регулированием напряжения.
