Принцип работы системы дизельного двигателя

Главные отличия дизеля от бензинового ДВС — это подача топливовоздушной смеси в рабочий цилиндр и способ воспламенения. В бензиновом двигателе бензин смешивается с воздухом до того, как смесь попадает в цилиндр, далее образованная смесь поджигается в нужный момент свечой зажигания. Практически во всех режимах дроссельная заслонка дозирует воздушный поток и, соответственно, поступающую в двигатель смесь.

Многие люди смогут отличить работу дизельного двигателя по его характерному шуму при работе и характерному черному дыму из выхлопной трубы. Но стоит спросить о возможной причине стука или дыма, и единицы смогут дать точный и верный ответ. Первым шагом при диагностировании неисправностей является знание и понимание основных принципов работы дизеля.

Дизельные двигатели схожи по конструкции с бензиновыми двигателями и тоже работают по двух- или четырехтактным циклам. Только есть существенное отличие: двухтактные бензиновые двигатели применяются на маленьких и легких агрегатах, например как мопед, бензопила, маленькая моторная лодка, а 2-тактные дизеля используются в основном для очень крупных и низкооборотных агрегатов, например судовых двигателей.

Всасывание и воспламенение.

Главные отличия дизеля от бензинового ДВС — это подача топливовоздушной смеси в рабочий цилиндр и способ воспламенения. В бензиновом двигателе бензин смешивается с воздухом до того, как смесь попадает в цилиндр, далее образованная смесь поджигается в нужный момент свечой зажигания. Практически во всех режимах дроссельная заслонка дозирует воздушный поток и, соответственно, поступающую в двигатель смесь.

История дизельного двигателя.

В последующие годы растет популярность дизеля на легковых и грузовых машинах, не только из-за долговечности и экономичности дизеля, а также из-за малой токсичности отработанных газов. Все основные европейские авто-производители в настоящее время предлагают модели с дизельным силовым агрегатом.

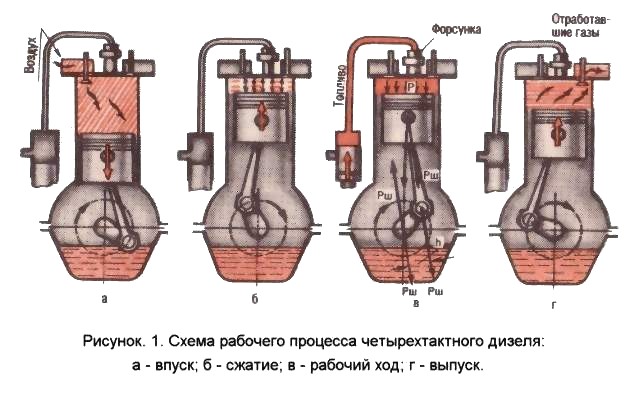

Как работает дизель.

В первом такте (впуск), поршень опускается вниз, порция воздуха затягивается в цилиндр через впускной клапан.

Во втором такте (сжатие), поршень поднимается вверх, впускной и выпускной клапана закрыты, воздух сжимается в среднем в 17 раз (от 14 до 24), т.е. начальный объем уменьшатся в 17 раз, и воздух сильно нагревается.

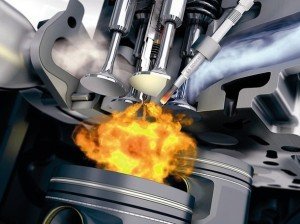

В начале третьего такта (рабочий ход) поршень опять опускается вниз, топливо поступает в камеру сгорания через форсунки. Топливо распыляется на мельчайшие частицы, смешивающиеся со сжатым воздухом для образования самовоспламеняющейся смеси. При движении поршня энергия сгорания высвобождается.

Выпускной клапан открывается, в начале четвертого такта (выпуск) поршень поднимается вверх, и отработанные газы выходят через выпускной клапан.

Плюсы и минусы дизельных двигателей.

Бензиновый двигатель очень неэффективен и преобразует в полезную работу не более 26% энергии топлива. Дизельный же двигатель имеет КПД равный 36%. Дизельное топливо обычно дешевле.

Отсутствие электрического зажигания является преимуществом для всех видов двигателей, увеличивается надежность, уменьшается токсичность выхлопных газов, что особенно важно. Дизельный силовой агрегат выдает большой крутящий момент в наиболее широком диапазоне оборотов, что наделяет дизельный автомобиль большей «гибкостью» при движении. Это является неоспоримым преимуществом и в корабельных двигателях , т.к. большой крутящий момент при малых оборотах облегчает эффективное применение мощности двигателя.

Есть и иные преимущества. Выхлопные газы дизеля являются более «чистыми» по сравнению с газами, выделяемыми бензиновым двигателем. Окиси углерода практически нет в отработанных газах дизеля, поэтому ядовитыми газами, являются углеводороды, окислы азота и сажа (тот самый четный дым). Они приводят к астме и заболеваниям легких. Больше всего “чадят” атмосферу дизели автобусов и грузовиков, которые являются старыми и часто не отрегулированными.

Прочим важным вопросом, касающимся безопасности, является то, что дизтопливо нелетучее, и, таким образом, возможность возгорания дизельных двигателей очень мала.

Безусловно, есть и недостатки, среди них характерный стук при работе и «жирное» топливо и некоторые проблемы с заведением зимой. Но они замечаются только владельцами “дизелей”, а для постороннего человека практически не видны.

Механизм привода впускных и выпускных клапанов обычный, так же как и привод распределительного вала с тем отличием, что распредвал вращает и ТНВД на некоторых двигателях. Обычно привод с зубчатым ремнем, цепной или на шестернях.

Из-за постоянной конкуренции с бензиновыми двигателями, большинство дизелей имели предкамерный тип впрыска, в котором сгорание смеси начинается предкамере).

Опять следует отметить вихрь воздуха, поступаемого в предкамеру. Предкамера находится внутри ГБЦ, и форсунка входит в нее. Данные двигатели не дают экономии топлива, как у силовых агрегатов с непосредственным впрыском, и они тяжелее заводятся в холоде. Но они тише и мягче работают, что является одним из главных условий для автомобильного дизельного двигателя.

Форсунки, оснащенные специальными соленоидными клапанами, могут управляться другим образом. Вместе с большим давлением впрыска, которое существует и на малых оборотах, изменяемый впрыск обеспечивает улучшенное образование горючей смеси топлива в цилиндрах. Результатом является лучшая топливная эффективность и сниженная токсичности выхлопных газов.

Версия для печати

Как с нами связаться

ООО «Чистодел-Дизель»

г. Арамиль, ул. Гарнизон, д. 17В

Географические координаты:

8 800 200 0921

(звонок по РФ бесплатный)

+7 (343) 302-00-43

+7 (343) 345-60-14

ekatdiezelyandex.ru

Существует несколько типов дизельных моторов. Различие в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применяется на низкооборотных двигателях большого рабочего объема. Это связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией.

Типы дизельных двигателей

Существует несколько типов дизельных моторов. Различие в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применяется на низкооборотных двигателях большого рабочего объема. Это связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией.

Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить экономичность, снизить шум и вибрацию.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Такие двигатели составляют большинство среди устанавливаемых на современные автомобили.

Система смазки обеспечивает смазку трущихся деталей, отводит от них тело и выносит продукты износа из пар трения. Различают принудительную систему смазки, комбинированную и разбрызгиванием. Главные детали:

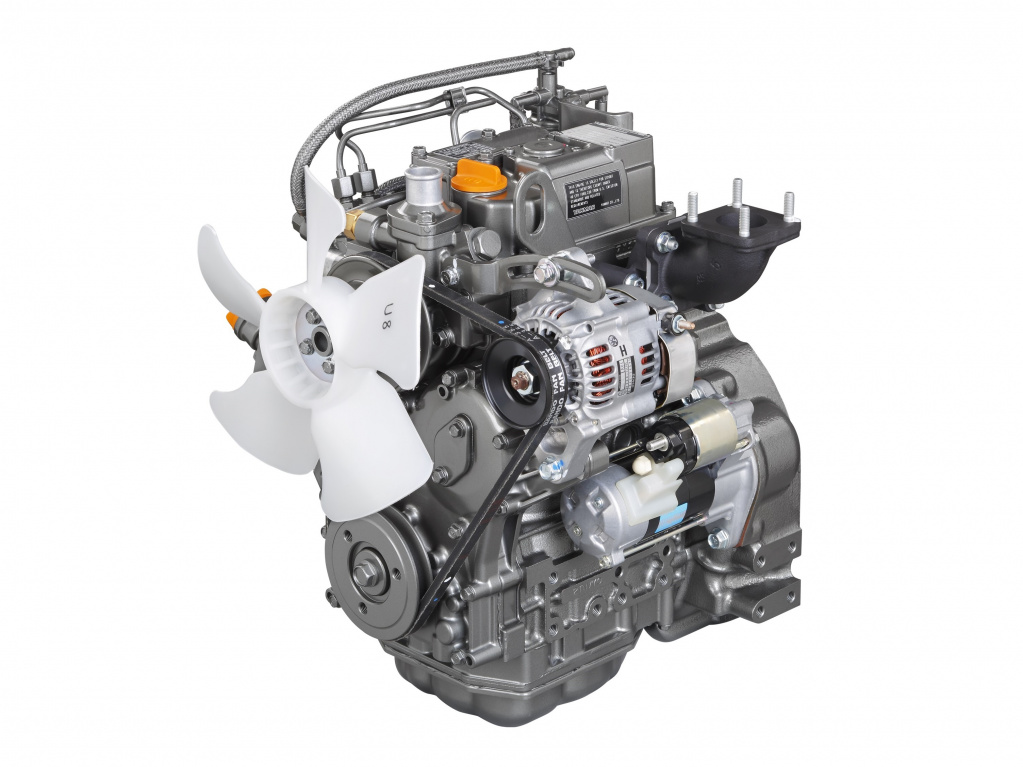

Индустриальные двигатели Yanmar

В ассортименте индустриальных двигателей Yanmar серия L представляет двигатели воздушного охлаждения, а серия TNV – жидкостного. Первые применяются в насосах, небольших генераторах, малом строительном и сельскохозяйственном оборудовании. TNV – в более мощном энергогенерирующем оборудовании, строительной (экскаваторах, погрузчиках, асфальтовых катках) и сельхоз- технике (тракторах, комбайнах), холодильных установках и многом другом.

Регулировка количества топлива

Система впрыска топлива находится в самом сердце дизельного двигателя. Система нагнетает и впрыскивает топливо в камеру сгорания с воздухом под большим давлением.

Система впрыска дизельного топлива включает в себя:

• ТНВД — нагнетает давление топлива
• Топливопровод высокого давления — подает топливо в топливную форсунку
• Топливная форсунка — впрыскивает топливо в цилиндр
• Топливоподкачивающий насос — подает топливо из бака
• Топливный фильтр — фильтрует топливо

В некоторых баках на дне фильтра находится седиметр, отделяющий воду от топлива.

Функции системы

Четыре основные функции системы впрыска дизельного топлива:

Подача топлива

Такие элементы насоса, как цилиндр и плунжер, встроены в корпус впрыскивающего насоса. Когда плунжер под воздействием кулачка поднимается, топливо под высоким давлением подается в инжектор.

Регулировка количества топлива

В дизельных двигателях забор воздуха происходит практически постоянно, вне зависимости от скорости вращения или нагрузки. Если количество впрыска меняется вместе со скоростью двигателя, а регулировка впрыска остается неизменной, то мощность и расход топлива изменятся. Эффективная мощность двигателя почти пропорциональна количеству впрыска, и это регулируется при помощи педали газа.

Установка момента впрыска

Задержка впрыска — это время между моментом впрыска топлива, зажигания и сгорания и моментом достижения максимального давления сгорания. Вне зависимости от скорости двигателя этот период времени остается постоянной величиной. Для изменения момента впрыска используется таймер, что помогает достичь оптимального сгорания.

Распыление топлива

Когда впрыскивающий насос нагнетает давление топлива, которое потом распыляется через распылитель форсунки, то топливо полностью смешивается с воздухом, что улучшает зажигание. Результат — полное сгорание.

В современном автомобилестроении используются два типа дизельных силовых установок:

Преимущества и недостатки использования дизельных двигателей

Силовые агрегаты на дизельном топливе характеризуются высокой мощностью и коэффициентом полезного действия. Специалисты ГК Favorit Motors отмечают, что автомобили с дизельными агрегатами с каждым годом становятся все более востребованными в нашей стране.

Во-первых, благодаря особенностям процесса горения топлива и постоянному выхлопу отработавших газов, дизель не предъявляет строгих требований к качеству топлива. Это делает их и более экономичными и доступными в обслуживании. Кроме того, расход топлива у дизельного мотора меньше, чем у бензинового агрегата аналогичного объема.

Во-вторых, самовозгорание топливно-воздушной смеси производится равномерно в момент впрыска. Поэтому дизельные двигательные аппараты могут работать на пониженных оборотах и, несмотря на это, выдавать очень высокий крутящий момент. Такое свойство позволяет сделать транспортное средство с дизельным агрегатом намного легче в управлении, нежели авто с потреблением бензинового топлива.

В-третьих, в использованных газовых выхлопах дизельного мотора содержится гораздо меньше окиси углерода, что делает эксплуатацию таких авто экологичной.

Несмотря на свою надежность и высокий моторесурс, дизельные силовые агрегаты со временем выходят из строя. Самостоятельно проводить ремонтные работы мастера ГК Favorit Motors не рекомендуют, ведь современные «дизели» — это высокотехнологичные установки. И для их ремонта необходимы специальные знания и оборудование.

Мастера автосервиса отмечают, что долговечность работы «дизеля» напрямую зависит от того, насколько своевременно и качественно проводится сервисное обслуживание. В техцентре Favorit Motors регламентное ТО выполняется в строгом соответствии с технологическими картами производителя и с использованием только высококачественных сертифицированных запчастей.

Основными направлениями совершенствования дизельных двигателей являются снижение расхода топлива, токсичности отработавших газов, уровня шума, повышение мощности двигателя, облегчение холодного запуска. Для реализации этих требований на современных дизельных двигателях применяется ряд систем: Common Rail, впускная и выпускная системы, рециркуляции отработавших газов, турбонаддув, предпускового подогрева.

Благодаря высокой эффективности дизельный двигатель широко применяется на грузовых автомобилях. Вместе с тем, большинство легковых автомобилей имеют в линейке своих моторов дизельные двигатели. В Европе дизель постепенно вытесняет бензиновые двигатели, к примеру, свыше 50% новых легковых автомобилей там имеют дизельный двигатель.

На легковых автомобилях используются быстроходные дизели, обладающие высокой эластичностью, т.е. способностью развивать номинальный крутящий момент в широком диапазоне частот вращения коленчатого вала.

Принцип работы дизельного двигателя основан на самопроизвольном (компрессионном) воспламенении дизельного топлива, впрыскиваемого в камеру сгорания и смешиваемого со сжатым и нагретым до высокой температуры воздухом. В отличие от бензинового двигателя процесс работы дизеля не зависит от коэффициента избытка воздуха, а определяется гетерогенностью (неоднородностью) топливно-воздушной смеси.

Дизельный двигатель имеет ряд отличительных особенностей:

Основными направлениями совершенствования дизельных двигателей являются снижение расхода топлива, токсичности отработавших газов, уровня шума, повышение мощности двигателя, облегчение холодного запуска. Для реализации этих требований на современных дизельных двигателях применяется ряд систем: Common Rail, впускная и выпускная системы, рециркуляции отработавших газов, турбонаддув, предпускового подогрева.

Система впрыска Common Rail предполагает накопление топлива в аккумуляторе высокого давления и его впрыск электронно-управляемыми форсунками. Электроника обеспечивает впрыск строго определенных порций топлива, чем достигается высокая экономия, полное сгорание и повышение мощности. При необходимости топливо может впрыскиваться многократно в течение одного цикла.

Выпускная система современного дизеля ориентирована на снижение в отработавших газах сажи, несгоревших углеводородов и оксидов азота. Для этого в системе устанавливается сажевый фильтр. Накапливаемая в фильтре сажа удаляется путем регенерации.

Система рециркуляции отработавших газов предназначена для снижения содержания в отработавших газах оксида азота, для чего часть газов возвращается во впускной коллектор. Для повышения эффективности работы системы отработавшие газы принудительно охлаждаются в специальном охладителе, включенном в систему охлаждения двигателя.

Впускная система дизельного двигателя может оборудоваться впускными заслонками. Применение заслонок образует два канала всасывания, обеспечивает завихрение воздушного потока и улучшенное смесеобразование на всех режимах. При запуске двигателя и работе на низких оборотах заслонки закрыты, при высокой частоте вращения коленчатого вала и высоком крутящем моменте – открыты. Закрытие заслонок приводит к снижению в отработавших газах оксида углерода и несгоревших углеводородов.

Наиболее эффективной системой повышения мощности дизельного двигателя является турбонаддув. Для создания оптимального давления наддува на всех режимах работы двигателя в системе используется турбонагнетатель с изменяемой геометрией турбины.

Для облегчения запуска дизельного двигателя в холодное время применяется система предпускового разогрева, представляющая собой электронно-управляемые свечи накаливания, установленные во впускном коллекторе. Дополнительно на автомобиль может устанавливаться подогреватель дизельного топлива.

В данных ТНВД процесс нагнетания топлива выполняет всего единственный плунжерный распределитель, который при поступательном перемещении подает дизтопливо, а при вращательном распределяет по цилиндрам, используя форсунки.Этот компактный насос обеспечивает завидную равномерность дозирования горючего до форсунок и надежность работы при высоких оборотах.

Конструктивные отличия

По основному устройству дизели подобны бензиновым инжекторным моторам. Но вес подобных деталей дизеля по сравнению, с работающими на бензине, больше и лучше переносят высокое давление.

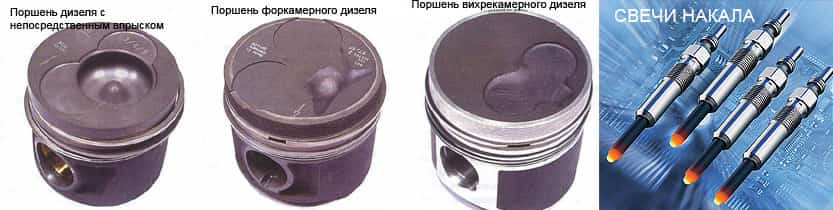

Дизели отличаются своими поршнями. Их форма диктуется разновидностью к/с и по ней просто выявить для какого двигателя предназначен этот поршень.К/с обычно располагается в поршне, верх которого, достигая ВМТ, выступает выше плоскости блока цилиндров.

Дизели характеризуется сжатием в 21±3 единицы, бензиновый – 10±1 единица. Он имеет принципиальную разницу над двигателем на бензине в формировании, воспламенении и сгорании горючей смеси.

Воздух и топливо в дизелях подается раздельно. Почти у всех современных дизелей имеется система наддува, повышающая его возможности. Чтобы оптимизировать наддув при любых оборотах, геометрия турбонагнетателей делается изменяемой. КПД, крутящий момент и вес агрегатов дизеля больше бензиновых.

После всасывания воздуха он проходит через радиатор, и в охлажденном состоянии попадает во впускной коллектор. Мы уже публиковали статью, в которой можно подробно ознакомиться со схемой работы интеркуллера.

Турбояма

В процессе работы турбина может совершать до 200 тысяч оборотов в минуту. Раскрутить ее до необходимой скорости вращения моментально невозможно. Это приводит к появлению т.н. турбоямы, когда с момента нажатия на педаль газа до начала интенсивного разгона проходит некоторое время (1-2 секунды).

Проблема решается доработкой турбинного механизма и установкой нескольких крыльчаток разного размера. При этом маленькие крыльчатки раскручиваются моментально, после чего их догоняют элементы большого размера. Такой подход позволяет практически полностью ликвидировать турбояму.

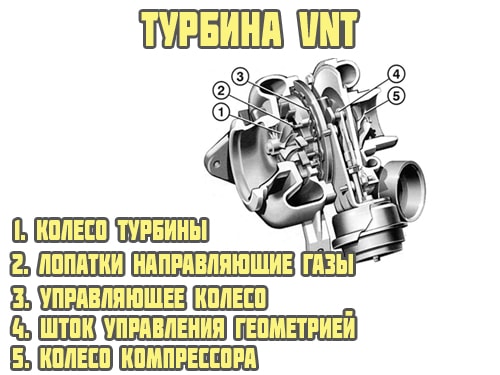

Также производятся турбины с изменяемой геометрией, VNT (Variable Nozzle Turbine), призванные решать те же проблемы. В настоящий момент существует большое количество модификаций подобного типа турбин. Коррекция геометрии успешно справляется и с обратной ситуацией, когда оборотов и воздуха становится слишком много и необходимо притормозить обороты крыльчатки.

Топливный насос высокого давления (ТНВД), принимая горючее из бака от подкачивающего насоса (низкого давления), в требуемой последовательности поочередно нагнетает нужные порции солярки в индивидуальную магистраль гидромеханической форсунки каждого цилиндра. Такие форсунки открываются исключительно под воздействием высокого давления в топливной магистрали и закрываются при его снижении.

Технические и экологические показатели автомобильного дизельного двигателя в первую очередь зависят от типа камеры сгорания и системы впрыскивания топлива.

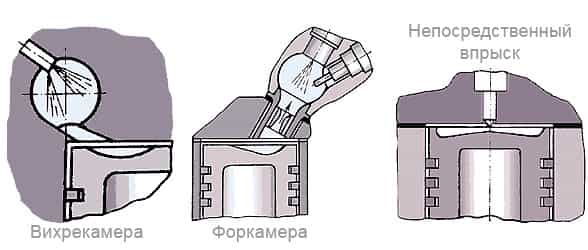

Типы камер сгорания

Система питания дизеля

Важнейшим звеном дизельного двигателя является система топливоподачи, обеспечивающая поступление необходимого количества топлива в нужный момент времени и с заданным давлением в камеру сгорания.

Топливный насос высокого давления (ТНВД), принимая горючее из бака от подкачивающего насоса (низкого давления), в требуемой последовательности поочередно нагнетает нужные порции солярки в индивидуальную магистраль гидромеханической форсунки каждого цилиндра. Такие форсунки открываются исключительно под воздействием высокого давления в топливной магистрали и закрываются при его снижении.

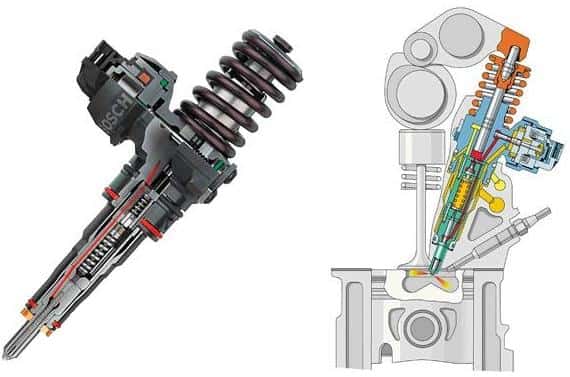

В результате были разработаны два новых типа систем питания – в первом форсунку и плунжерный насос объединили в один узел (насос-форсунка), а в другом ТНВД начал работать на общую топливную магистраль (Common Rail), из которой топливо поступает на электромагнитные (или пьезоэлектрические) форсунки и впрыскивается по команде электронного блока управления. Но с принятием Евро 3 и 4 и этого оказалось мало, и в выхлопные системы дизелей внедрили сажевые фильтры и катализаторы.

А теперь посмотрите обучающие и очень интересное видео о дизельном двигателе.

Турбодизель. Система турбонаддува.

Устройство дизельного двигателя представлено следующим образом. Начинается все с впускного клапана, посредством которого воздух может попасть в рабочие цилиндры. Поршень создает необходимое давление, чтобы попадаемый воздух нагрелся до требуемой температуры, а коленчатый вал воспринимает усилие, поступающее от поршня, и преобразует его в крутящий момент. Вот вкратце так и выглядит работа дизельного двигателя.

Принцип работы дизельного двигателя – выбираем тип камеры сгорания

Области для воспламенения топлива бывают двух типов, в зависимости от вида самого дизельного агрегата. Неразделенная камера сгорания находится в поршне, топливо же в этом случае впрыскивается в надпоршневое пространство. В этом случае вы можете рассчитывать на экономичность, так как расход горючей смеси будет минимальным, однако отрицательным моментом послужит повышенный шум, особенно во время холостого хода.

В разделенных камерах сгорания подача топлива осуществляется в отдельную камеру, которая посредством специального канала связана с цилиндром. Обеспечивается отличное перемешивание топлива с воздухом, только после этого оно уже подается в рабочее пространство, что способствует более качественному сгоранию смеси. Это повышает чистоту выбросов, долговечность мотора и мощность авто.

В данной статье разберем устройство, принцип работы и конструктивные особенности дизельных двигателей.

Время и техника идут вперед, и все больше появляется на дорогах автомобилей, у которых лишь характерное постукивание из-под капота выдает тип установленного мотора.

В данной статье разберем устройство, принцип работы и конструктивные особенности дизельных двигателей.

Особенности дизельного двигателя, такие как экономичность, высокий крутящий момент во всем диапазоне оборотов, делают его предпочтительным вариантом. Современные дизели последних поколений вплотную приблизились к бензиновым моторам по шумности и удельным характеристикам, сохраняя при этом преимущества в экономичности и надежности.

Конструктивные особенности дизельных двигателей

По конструкции дизельный двигатель не отличается от обычного бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (19-24 единиц против 9-11 у бензинового двигателя). Именно этим объясняется большой вес и габариты дизельного двигателя в сравнении с бензиновым.

Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля. Такая организация рабочего процесса позволяет использовать меньше топлива и работать на очень бедных смесях, что определяет более высокую экономичность. Экологические характеристики такого двигателя тоже лучше — при работе на бедных смесях выбросы вредных веществ заметно меньше, чем у бензиновых моторов.

К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Стоит отметить, что это относится в большей степени к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.

Дизельные двигатели с непосредственным впрыском

Существует несколько типов дизельных двигателей, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне.

До недавнего времени непосредственный впрыск применялся в основном на низкооборотных двигателях большого рабочего объема. Это было связано с трудностями организации процесса сгорания, а также повышенными шумом и вибрацией.

В последние годы благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить его экономичность, снизить шум и вибрацию.

Дизельные двигатели с раздельной камерой сгорания

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Вихрекамерные двигатели составляют подавляющее большинство среди устанавливаемых на легковые автомобили и джипы (около 90 %).

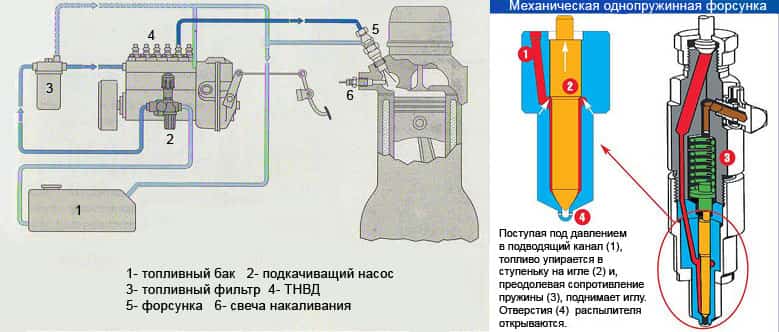

Устройство топливной система дизельного двигателя

Важнейшей системой дизеля, определяющей надежность и эффективность его работы, является система топливоподачи. Основная ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами топливной системы дизеля являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

ТНВД — топливный насос высокого давления.

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя. По своей сути современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п. На современных внедорожниках обычно применяются ТНВД распределительного типа.

ТНВД распределительного типа. Насосы этого типа получили широкое распространение на легковых дизелях. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время эти насосы предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Форсунки дизеля.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в очень тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры дизеля.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск дизельного двигателя?

Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900* С, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива.

Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув дизельного двигателя

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

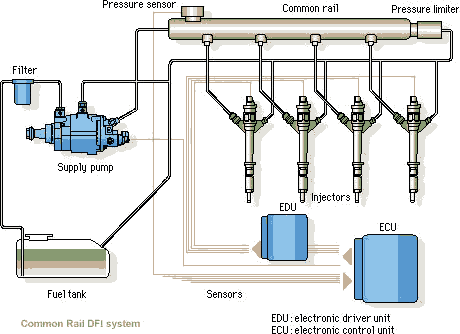

Система Common-Rail

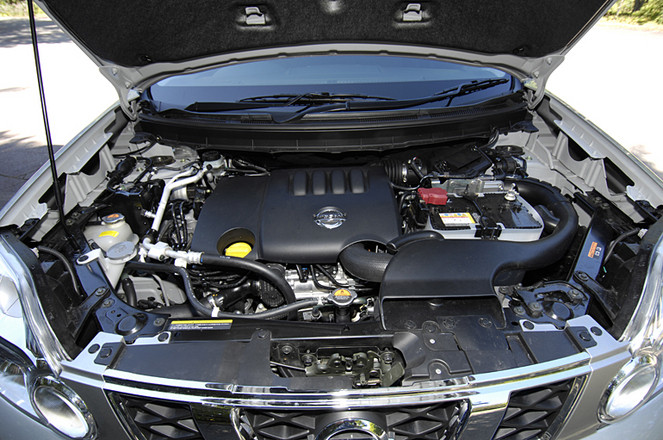

Пример двигателя: Nissan YD22DDTi

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива двигателем сокращается примерно на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.
