Принцип работы видеокамеры

Оптическая система ВК представляет сложное оптико-механическое устройство. В большинстве случаев это вариообъективы (трансфокаторы) с ручным и автоматическим управлением фокусным расстоянием, диафрагмой и временем экспозиции. Технические параметры и эксплуатационные возможности ВК во многом определяются характеристиками используемого объектива (см. раздел «Фототовары»).

Видеокамера представляет собой телевизионную камеру, предназначенную для совместной работы с видеомагнитофоном и служит для преобразования световой информации в электрическую с последующей записью видеосигнала на магнитную ленту видеомагнитофона.

Видеокамера может быть построена по блочному принципу, когда малогабаритная телевизионная камера является отдельным блоком, соединенным простейшим кабелем с малогабаритным ВМ, или по моноблочному принципу, когда телекамера и видеомагнитофон объединены в одном неразборном корпусе. Такие видеокамеры (ВК) в зарубежных руководствах по эксплуатации часто называют словом «кам-кордер», полученным от сочетания английских слов camera (камера) и recorder (записыватель).

ВК пришли на смену кинокамерам. В отличие от киносъемочного аппарата ВК исключает сложный процесс фотохимической обработки и обеспечивает возможность просмотра отснятого материала сразу после съемки. Любительская видеокамера появилась около 20 лет тому назад благодаря изобретению прибора зарядовой связи (ПЗС). ПЗС превратил видеокамеру из оборудования телевизионной студии в аппарат массового, потребления. ВК вместе с ВМ позволили создать домашний видеокомплекс.

Устройство видеокамеры и принцип работы

По внешнему виду ВК напоминает кинокамеру и имеет с ней функциональное сходство, так как объект съемки с помощью объектива проецируется на плоскость изображения внутри ВК. Отличие заключается в том, что в плоскости изображения располагается не кинопленка, а оптоэлектрический преобразователь — прибор зарядовой связи ПЗС (см. «Цифровые фотоаппараты»).

Функциональные схемы ВК различных фирм-изготовителей могут весьма существенно отличаться друг от друга, что связано с использованием различных микросхем, различным набором функций и различными комбинациями органов управления.

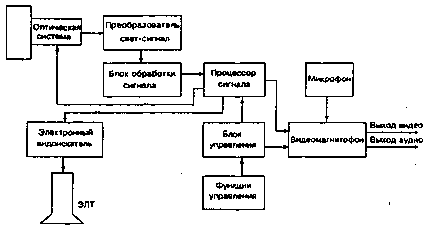

На рис. приводится упрощенная обобщенная структурная схема ВК.

Оптическое изображение, сфокусированное объективом на матрице преобразователя свет-сигнал, преобразуется в электрический сигнал, содержащий информацию как о яркостной составляющей снимаемой сцены, так и о ее цветовом содержании. В канале обработки сигнала в результате усиления, коррекции, сложения с импульсами синхронизации и гашения на выходе процессора формируется полный телевизионный сигнал, который поступает в ВМ и в электронный видоискатель.

В блоке малогабаритного ВМ осуществляются оптимизация и преобразование сигналов к виду, удобному для записи на магнитную ленту. Так же, как и в блоке малогабаритной ВК, в блоке ВМ обработка сигналов изображения осуществляется раздельно. После преобразования оба сигнала суммируются и подаются на вращающиеся видеоголовки, которые и осуществляют запись сигналов изображения на магнитную ленту.

В электронном видоискателе осуществляется визуальный контроль записываемой информации, просмотр отснятого материала, отражается режим работы ВК.

На магнитную ленту также записываются сигналы звукового сопровождения от встроенного в ВК микрофона или

от внешнего микрофона, установленного на объекте съемки; запись звукового сопровождения от внешнего микрофона позволяет устранить шумы, возникающие при работе ВК.

Оптическая система ВК представляет сложное оптико-механическое устройство. В большинстве случаев это вариообъективы (трансфокаторы) с ручным и автоматическим управлением фокусным расстоянием, диафрагмой и временем экспозиции. Технические параметры и эксплуатационные возможности ВК во многом определяются характеристиками используемого объектива (см. раздел «Фототовары»).

Прибор с зарядовой связью ПЗС (Charge-Coupled Device-CCD) преобразует сфокусированное на него оптическое изображение в электрический видеосигнал.

Электронный затвор является неотъемлемой частью матричного ПЗС. Скорость электронного затвора является одной из основных характеристик видеокамеры, объявляемой производителем при анонсировании новых ВК.

Скорость электронного затвора — это интервал времени, в течение которого на матрице ПЗС происходит накопление заряда для создания потенциального рельефа изображения (электронного изображения). Когда говорят о той или иной скорости электронного затвора, подразумевают соответствующий режим работы ПЗС. Назначение электронного затвора такое же, как и затвора ФА.

Преобразователи с зарядовой связью для цветных ВК должны обеспечивать раздельное формирование сигналов различного цвета. Для этого ВК могут строиться на двух или трех матрицах ПЗС.

Система автоматического баланса белого. Для правильного воспроизведения цвета объекта съемки необходимо, чтобы основные цвета, формируемые на выходе преобразователя свет-сигнал, в зависимости от условий освещения смешивались в правильном соотношении, определяемом коэффициентами колориметрического уравнения. Для этого ВК оборудованы системой баланса белого (WB — White Balance), основным элементом которой является так называемый датчик

цветовой температуры. В качестве датчика обычно используется инфракрасный фоточувствительный элемент (фотодиод). Спектральный состав цвета определяется путем сравнения показателей датчика и уровня цветовых составляющих, получаемых на выходе матрицы ПЗС. На основании показаний датчика цветовой температуры происходит корректировка сигналов основных цветов, поступающих с матрицы ПЗС.

Блок управления контролирует состояние клавиш и в зависимости от выбранного режима вырабатывает управляющие сигналы для остальных блоков ВК. Отдельной задачей блока управления является формирование сигналов для процессора управления двигателями ЛПМ.

Стоит сразу сказать, что если Вас интересует принцип работы IP камеры на уровне физических процессов переноса зарядов в полупроводнике или технологии производства различных микроэлементов, то Вам не сюда.

ВЫБОР IP КАМЕРЫ

Основные характеристики, определяющие способы обработки и коррекции изображения описаны здесь, однако цифровые устройства характеризуются рядом дополнительных параметров, в частности, форматом сжатия видеосигнала.

Большинство современных камер поддерживают один (или одновременно оба) следующих форматов сжатия:

• H.264 — потоковое,
• MJPEG — покадровое.

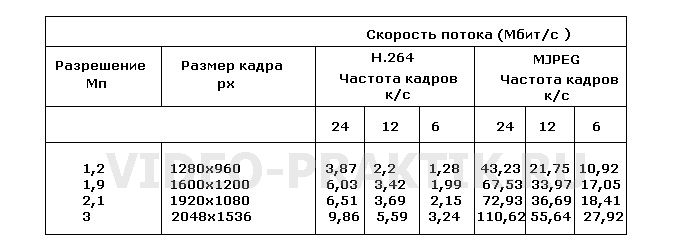

Стоит помнить, что объем передачи данных камерой видеонаблюдения в единицу времени является основным моментом при расчетах и проектировании IP систем, поэтому предлагаю Вашему вниманию соответствующую таблицу :

Один маленький нюанс: при установке системы IP видеонаблюдения в местах, характеризующихся высокой интенсивностью изменения сюжета в кадре скорость потока для формата H.264 может увеличиться до 100% , для MJPEG — до 20%.

Обращаю внимание, что максимальные значения скорости передачи данных (формирования кадра) для цифровых камер высокого разрешения могут составлять 5-10 кадров в секунду, так что при выборе видеокамеры имейте в виде этот параметр.

Для рассматриваемых устройств существует еще ряд интересных опций:

• возможность автономной записи на флеш карту,
• организация питания по PoE,
• наличие аналогового выхода,
• встроенный детектор движения и пр.

Вопросы выбора IP камеры с учетом фокусного расстояния, разрешения, требуемой зоны обзора и степени детализации изображения принципиально не отличаются от описанных на этой странице.

© 2014-2020 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Так вот — величина ∆ называется глубиной резкости.

ПРИНЦИП РАБОТЫ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ В ЦЕЛОМ

Получив сигнал на выходе камеры нам нужно его передать, обработать и преобразовать обратно в изображение, а при необходимости сохранить информацию. Передача видеосигнала возможна тремя способами:

1. проводным;
2. беспроводным;
3. оптическим.

Первые два варианта используются чаще всего, причем как для аналогового, так и для IP видеонаблюдения. Несмотря на то что для «аналога» беспроводной способ передачи данных с технической точки зрения вполне реализуем практически сегодня он используется редко. Для дома, дачи или квартиры при необходимости обойтись без проводов используются сетевые WIFI камеры.

Использование в качестве линии передачи данных оптоволокна целесообразно для крупных систем. Большинству пользователей этот способ не подходит из-за высокой стоимости монтажных работ и оборудования.

Будем считать, что с передачей информации от камеры до других устройств системы видеонаблюдения мы разобрались. Остается этот сигнал обработать и преобразовать в изображение. С последним вполне успешно справляется монитор, как он работает пояснять, наверное, излишне. Обработка же видеопотоков производится двумя видами оборудования:

• видеорегистратором;
• видеосервером или персональным компьютером с установленной платой видеоввода.

Какой способ лучше однозначно сказать нельзя, все зависит от конкретных условий и особенностей применения системы. Однако, для желающих установить видеонаблюдение своими руками работать с видеорегистратором будет удобнее и проще.

Конечно, в рамках одной статьи подробно описать принцип действия всего оборудования нереально, но указанные ссылки на соответствующие материалы должны вам помочь разобраться в основных вопросах построения и функционирования современной системы видеонаблюдения.

© 2014-2020 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Объектив фиксирует изображение на матрице, как и в случае с другими устройствами, основанными на работе через интернет. Это важно, чтобы синхронизировать камеру с регистратором. Для этого используют специальные команды или профильные программы. Важно получить IP-адрес, так как без него невозможно совместное использование оборудования.

Работа IP-камеры

Одной из самых востребованных и простых является IP-камера. Она сочетает возможности стандартного видеонаблюдения. Для обработки трафика достаточно небольшого компьютера. Помимо оптических элементов она оснащена сетевым модулем, центральным процессором и процессором сжатия. Важно уточнить, как работает IP видеонаблюдение. Это значительно расширяет функциональные возможности, позволяет задействовать все опции.

Объектив фиксирует изображение на матрице, как и в случае с другими устройствами, основанными на работе через интернет. Это важно, чтобы синхронизировать камеру с регистратором. Для этого используют специальные команды или профильные программы. Важно получить IP-адрес, так как без него невозможно совместное использование оборудования.

Работа видеокамер наблюдения подобных моделей возможна со следующими устройствами:

Коммутатор или роутер, который поддерживают протокол динамической настройки узла;

Регистратор, облачное хранилище данных или персональный компьютер (можно выбрать одно или несколько видов оборудования);

PoE-коммутатор, регистратор или адаптер для получения достаточного питания.

Обратите внимание! Для подключения одной камеры достаточно использовать LAN-интерфейс. Если планируется подключение разветвленной системы видеонаблюдения, понадобится коммутатор с присвоением IP-адресов.

— формат сжатия. Формат сжатия – способ «сжимания» видео. В-первую очередь от формата сжатия зависит размеры записываемых видеофайлов. Чем лучше сжатие – тем меньше места занимает записанное видео в памяти ПК. Во-вторых, от формата сжатия зависит надежность передачи видео. Самый «слабый» на сегодняшний день формат сжатия – MJPEG, далее идут MPEG2 и MJPEG 4. Наиболее совершенный из доступных на рынке форматов является H.264. Цена в зависимости от формата соответственно растет от более раннего, до более современного.

Еще не так давно на системы видеонаблюдения смотрели как на роскошь. Видеонаблюдение использовалось в основном на крупных коммерческих предприятиях, или же в домах олигархов. Но время идет, оборудование дешевеет, услуги становятся доступней. И вот сегодня установка камер видеонаблюдения доступно как небольшому бизнесу, так и среднестатистическому частному клиенту. К данной охранной системе все чаще и чаще относятся как к бытовой технике.

И если ранее выбор оборудования всецело возлагался на монтажную организацию, то сегодня потребитель желает разобраться самостоятельно – что же стоит поставить. В результате и процесс выбора системы видеонаблюдения становится сродни выбору холодильника или телевизора. У потребителя возникают вопросы – какую систему выбрать? Какие камеры видеонаблюдения лучше? Какие хуже? Какие мне нужны? А собственно, что кроме камер видеонаблюдения мне еще нужно? Вас интересуют ответы? Читайте дальше!

Принцип работы

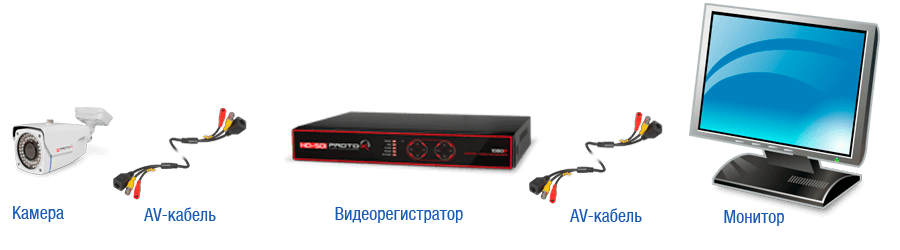

Стандартная система видеонаблюдения состоит из видеокамер, проводов, записывающего устройства (видеорегистратора) и монитора. Конечно, подобное разделение достаточно примитивно. Но в общем случае система выглядит именно так.

Внутренние камеры видеонаблюдения

Уличные камеры видеонаблюдения

• цветность;
• минимальная освещенность;
• разрешающая способность;
• характеристики матрицы;
• производитель камеры;

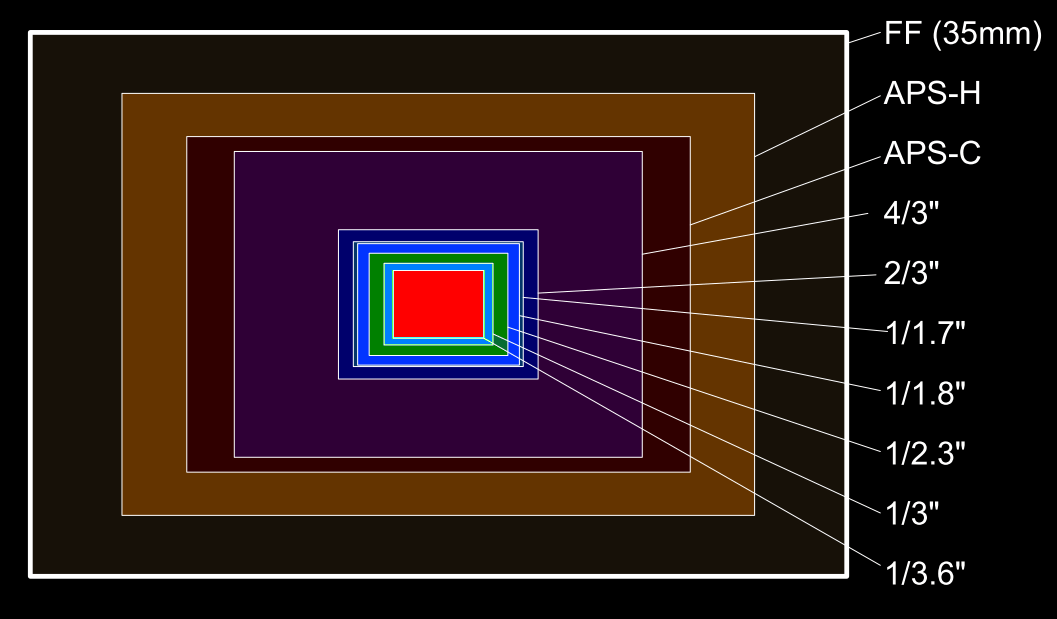

• Размер матрицы
• Тип сенсора
• Фирма производитель

• Платы видеозахвата
• Видеорегистратор (DVR)

Плата видеозахвата

• Разрешение записи
• Скорость записи
• Совместимость платы с аппаратной частью компьютера
• Количество подключаемых камер
• Формат сжатия

— разрешение записи. Чем больше разрешение, тем мельче детали можно разглядеть на записанной картинке. На что ориентироваться? 720х576 — очень хорошее разрешение. Если ваша плата поддерживает такое разрешение и больше, у вас очень хорошая и качественная плата. Соответственно чем меньше разрешение, тем хуже. Минимально приемлемое – 360х288. На еще меньшем разрешении разглядеть детали будет абсолютно не возможно. Цена – прямо пропорциональна разрешению.

— совместимость платы с аппаратной частью компьютера. Некоторые производитель плат указывают минимальные требования компьютера для нормального функционирования подключенной к нему платы. Старайтесь выбирать компьютер с более высокими показателями, чем заявленные минимальные требования. В противном случае – будет «глючить» и «тормозить».

— количество подключаемых камер. Чем больше подключаемых камер поддерживает плата, тем она дороже. Поэтому, если Вы собираетесь установить четыре камеры, то не стоит покупать плату на восемь. Все строго по Вашим потребностям.

— формат сжатия. Формат сжатия – способ «сжимания» видео. В-первую очередь от формата сжатия зависит размеры записываемых видеофайлов. Чем лучше сжатие – тем меньше места занимает записанное видео в памяти ПК. Во-вторых, от формата сжатия зависит надежность передачи видео. Самый «слабый» на сегодняшний день формат сжатия – MJPEG, далее идут MPEG2 и MJPEG 4. Наиболее совершенный из доступных на рынке форматов является H.264. Цена в зависимости от формата соответственно растет от более раннего, до более современного.

Видеорегистратор

• Тип носителя и его максимальный объем;
• Наличие VGA выхода; П
• поддержка сетевого протокола TCP/IP;

— наличие VGA выхода. Если VGA выход есть, то к видеорегистратору можно подключить любой стандартный компьютерный монитор. Если нет, то придется подключать или профессиональный монитор, либо обычный телевизор. Как правило, компьютерный монитор стоит дешевле профессионального и занимает меньше место, чем телевизор.

— поддержка сетевого протокола TCP/IP.Поддержка данного протокола подразумевает наличие сетевой карты внутри видеорегистратора, Благодаря ей видеорегистратор может быть подключен к локальной сети. Соответственно, Вы сможете просматривать видео удаленно через Интернет. Конечно же, при наличии подключения к всемирной паутине.

Как Вы уже поняли выбор устройства видеозахвата задача не тривиальная. Вам нужно четко понимать чего Вы хотите от своей системы видеонаблюдения и, исходя из этого делать, какой либо выбор. Посчитайте во сколько Вам обойдется вся система с платой, а потом с видеорегистратором оцените удобство и эргономичность системы и на основании всего этого примите решение в пользу того или иного устройства. После того, как с устройством видеозахвата Вы определились, то можете приступать к выбору проводов.

Передача видеоинформации по проводам

Видеосигнал от камеры до устройства записи проходит по специальным проводам. От типа провода зависит максимальное расстояние, на которое может быть передан видеосигнал. На сегодняшний день используются три типа:

Кабель витой пары

Кабель витой пары

Стоит отметить, что использование витой пары особенно удобно, когда для записи видеосигнала используются цифровые видеорегистраторы. К ним данный тип кабеля можно подключать напрямую.

Оптоволоконный кабель

Оптоволоконный кабель, если он корректно протянут и хорошо заделан — это наиболее лучшее и самое надежное средство передачи видеосигнала. Волоконная оптика — это технология, в которой в качестве носителя информации используется свет; при этом не важно, о каком типе информации идет речь — аналоговом или цифровом. Преимуществами такого типа передачи данных являются следующие:

— Оптоволоконный кабель миниатюрен и легок.

— Для передачи данных на огромное расстояние нет необходимости в доп. усилителях

— Качество передаваемого сигнала очень высокое.

К сожалению даже у такой совершенной системы есть свои недостатки. Цена такого кабеля колеблется в пределах от 1 до 10$ за метр в зависимости от типа. Не говоря уже о том, что для работы с таким кабелем нужно специальное, очень дорогостоящее оборудование и уровень подготовки специалистов должен быть очень высоким.

Беспроводной метод используются редко, так как характеризуются недостаточной стабильностью сигнала и низкой устойчивостью к воздействию внешних факторов. Его целесообразно применять на объектах малой площади и со сложной конфигурацией, которая не позволяет или значительно затрудняет монтаж кабельной линии. В данном случае камера комплектуется радиопередатчиком, а монитор или компьютер – радиоприемником.

Принципы установки камер видеонаблюдения

При организации системы видеонаблюдения на конкретном объекте пользуются популярностью два основных метода – принцип «одеяла» и точечного, минимального покрытия.

Принцип «одеяла» подразумевает установку такого количества видеокамер, которое исключает наличие слепых зон. То есть вся территория находится под круглосуточным контролем. Это достаточно эффективный способ, гарантирующий запись всех событий. Ключевой недостаток – для хранения массивного архива потребуются накопители повышенной емкости.

Принцип точечного, минимального покрытия полностью противоположен первому варианту. В данном случае камеры видеонаблюдения устанавливают только в наиболее важных зонах – на складе, у входной группы, около шлагбаума, на парковке. Обеспечение высокой безопасности возможно лишь при высокой квалификации и ответственности оператора видеонаблюдения.

Принцип «одеяла» и точечного, минимального покрытия редко используется в чистом варианте. Как правило, пользователи комбинируют их со смещением в ту или иную сторону.Это позволяет эффективно решать поставленные задачи с минимальными финансовыми затратами.

В компактных камерах применяют оптические видоискатели реального видения. Это, грубо говоря, сквозное отверстие в корпусе камеры. Такой видоискатель не занимает много места, но обзор его не соответствует тому, что «видит» объектив.

Основные части

В основном устройство цифровой камеры повторяет конструкцию аналоговой. Главное их различие — в светочувствительном элементе, на котором формируется изображение: в аналоговых фотоаппаратах это пленка, в цифровых – матрица. Свет через объектив попадает на матрицу, где формируется картинка, которая затем записывается в память. Теперь разберем эти процессы подробнее.

Состоит камера из двух основных частей – корпуса и объектива. В корпусе находятся матрица, затвор (механический или электронный, а иногда и тот и другой сразу), процессор и органы управления. Объектив, съемный или встроенный, представляет собой группу линз, размещенных в пластиковом или металлическом корпусе.

Где получается картинка

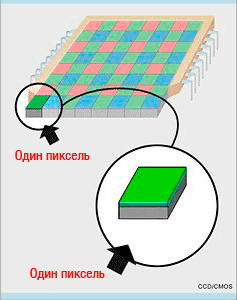

Такое расположение фильтров на ячейках матрицы называется шаблоном Байера

Основных типов матриц два, и они различаются способом считывания информации с сенсора. В матрицах типа CCD (ПЗС) информация считывается с ячеек последовательно, поэтому обработка файла может занять довольно много времени. Хотя такие сенсоры «задумчивы», они относительно дешевы, и к тому же, уровень шума на полученных с их помощью снимках меньше.

В матрицах типа CMOS (КМОП) информация считывается индивидуально с каждой ячейки. Каждый пиксел обозначен координатами, что позволяет использовать матрицу для экспозамера и автофокусировки.

Описанные типы матриц – однослойные, но есть еще и трехслойные, где каждая ячейка воспринимает одновременно три цвета, различая разноокрашенные цветовые потоки по длине волн.

Выше уже был упомянут процессор камеры – он отвечает за все процессы, в результате которых получается картинка. Процессор определяет параметры экспозиции, решает, какие из них нужно применить в данной ситуации. От процессора и программного обеспечения зависят качество фотографий и скорость работы камеры.

По щелчку затвора

Затвор отмеряет время, в течение которого свет воздействует на сенсор (выдержку). В подавляющем большинстве случаев это время измеряется долями секунды – что называется, и моргнуть не успеешь. В цифровых зеркальных камерах, как и в пленочных, затвор представляет собой две непрозрачные шторки, закрывающих сенсор. Из-за этих шторок в цифровых зеркалках невозможно визирование по дисплею – ведь матрица закрыта и не может передавать изображение на дисплей.

В компактных камерах матрица не закрыта затвором, и поэтому можно компоновать кадр по дисплею

Наведем фокус

Как уже говорилось выше, часто для автофокусировки используется сама матрица. Вообще же, автофокусировка бывает двух типов – активная и пассивная.

Для активной автофокусировки камере нужны передатчик и приемник, работающие в инфракрасной области или с ультразвуком. Ультразвуковая система измеряет расстояние до объекта по методу эхолокации отраженного сигнала. Пассивная фокусировка осуществляется по методу оценки контраста. В некоторых профессиональных камерах сочетаются оба типа фокусировки.

В принципе, для фокусировки может использоваться вся площадь матрицы, и это позволяет производителям размещать на ней десятки фокусировочных зон, а также использовать «плавающую» точку фокуса, которую пользователь сам может разместить где ему угодно.

Борьба с искажениями

Линзы располагаются внутри объектива примерно таким образом

Одна из характеристик объектива – светосила, значение максимально открытой диафрагмы. Она указывается на объективе, например, так: 28/2, где 28 – фокусное расстояние, а 2 – светосила. Для зум-объектива маркировка выглядит так: 14-45/3,5-5,8. Два значения светосилы указываются для зумов, поскольку в широкоугольном и в телеположении у них разные минимальные значения диафрагмы. То есть на разных фокусных расстояниях светосила будет разной.

Фокусное расстояние, которое указывают на всех объективах – это расстояние от передней линзы до светоприемника (в данном случае, матрицы). От фокусного расстояния зависит угол обзора объектива и его, так сказать, дальнобойность, то есть как далеко он «видит». Широкоугольные объективы отдаляют изображение относительно нашего обычного видения, а телеобъективы – приближают, и у них маленький угол обзора.

Угол обзора объектива зависит не только от его фокусного расстояния, но и от диагонали светоприемника. Для 35 мм пленочных камер нормальным (то есть примерно соответствующим углу обзора человеческого глаза) считается объектив с фокусным расстоянием 50 мм. Объективы с меньшим фокусным расстоянием – «широкоугольники», с большим – «телевики».

Левая часть нижней надписи на объективе – фокусное расстояние зума, правая часть — светосила

Видоискатель

В пленочных камерах компоновать кадр можно только пользуясь видоискателем. Цифровые же позволяют вовсе забыть о нем, поскольку в большинстве моделей для этого удобнее использовать дисплей. В некоторых очень компактных камерах видоискателя вовсе нет – просто из-за того, что нет для него места.

Вот так изображение через систему зеркал попадает в видоискатель зеркальной камеры

В компактных камерах применяют оптические видоискатели реального видения. Это, грубо говоря, сквозное отверстие в корпусе камеры. Такой видоискатель не занимает много места, но обзор его не соответствует тому, что «видит» объектив.

Еще есть псевдозеркальные камеры с электронными видоискателями. В таких видоискателях установлен маленьких дисплей, изображение на который передается непосредственно с матрицы – точно так же, как и на внешний дисплей.

Вспышка, импульсный источник света, используется, как известно, для подсветки там, где основного освещения недостаточно. Встроенные вспышки обычно не очень мощные, но их импульса хватает, чтобы осветить передний план. На полупрофессиональных и профессиональных камерах есть еще контакт для подключения гораздо более мощной внешней вспышки, он называется «горячий башмак».

Это, в общем, основные элементы и принципы работы цифровой камеры. Согласитесь, когда знаешь, как устройство работает, легче добиться качественного результата.

В зависимости от условий подключения на объекте нужно выбирать соответствующую модель беспроводной камеры видеонаблюдения:

Используется несколько схем построения системы беспроводного видеонаблюдения:

• Wi-Fi видеорегистратор с подключением IP камер видеонаблюдения
• Wi-Fi камеры соединены с сетевым видеорегистратором через точку доступа
• IP видеокамеры сообщаются с видеорегистратором по Wi-Fi технологии

Исходя из требований, предъявляемых к системам беспроводного видеонаблюдения, Wi-Fi технология может обеспечить качественное соединение сетевых видеокамер с сервером или регистратором. В настоящее время пользуются популярностью следующие системы:

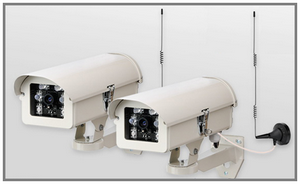

Беспроводные камеры видеонаблюдения

В зависимости от условий подключения на объекте нужно выбирать соответствующую модель беспроводной камеры видеонаблюдения:

Существует небольшое количество методов для осуществления системы видеонаблюдения для дома:

Системы видеонаблюдения для дома дают возможность решить множество вопросов, связанных с оптимизацией новейшей системы безопасности. Системы видеоконтроля за объектом дают возможность создавать непрекращающуюся видеозапись, которая в будущем сможет удостоверить подлинность произошедших событий.

Видеоконтроль дома происходит с помощью системы, состоящей из камеры видеонаблюдения и монитора. Между ними проходит линия связи, через которую информация от камеры поступает на монитор. Для больших размеров охраняемого объекта в некоторых зонах используются многокамерные системы видеонаблюдения, в которых изображение показывается на мониторы через квадраторы или мультиплексоры. Самым лучшим является наблюдение одним оператором с 4-х видеокамер.

Существует небольшое количество методов для осуществления системы видеонаблюдения для дома:

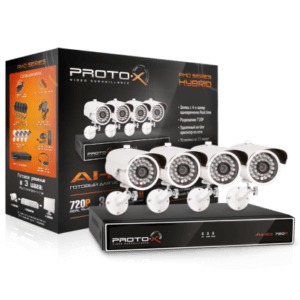

На базе видеорегистратора.

Видеорегистратор — это цифровое устройство, которое предназначено для наблюдения и записи всего происходящего. Чаще всего регистратор используют в качестве дополнительного инструмента охранных служб. Главным параметром каждого устройства системы видеонаблюдения — это число показываемых на экране кадров в одну секунду. Стандартом является величина, которая составляет 25 кадров в секунду.

Многие видеорегистраторы могут обеспечивать наблюдение с такой частотой, но с записью происходит немного по-другому. В документации, как правило, указывается общая частота для всех подключенных камер. Например, если устройство записывает видео с частотой 25 кадров в секунду, то две включенные камеры поделят это число пополам (то есть, по 12 кадров в секунду). А если камер четыре, то частота будет около 6 кадров в секунду.

Одним из важных параметров регистратора является максимальное разрешение записи видео. Оно обозначается двумя цифрами: количество отображаемых пикселей по горизонтали и по вертикали. Чем больше разрешение, тем четче, качественнее и лучше получится изображение, тем самым будут отображаться мельчайшие детали на экране монитора при воспроизведении записи. Но стоит помнить, что на четкость картинки будет также влиять точный выбор камер наблюдения и объективов.

Главная характеристика видеорегистратора — это самостоятельность и согласованность функций.

На базе видеосервера.

Видеосервер позволяет развивать сетевые системы видеонаблюдения, не отказываясь от существующего аналогового оборудования. Видеосервер прекрасно подходит для интеграции с существующими аналоговыми CCTV-системами. Данное устройство добавляет новые функциональные возможности аналоговому оборудованию и убирает необходимость в сопутствующей периферии: в коаксильных кабелях, мониторах и видеорегистраторах. Видеорегистраторы становятся ненужными потому, что видеозапись может осуществляться стандартными серверами на основе ПК.

Видеосерверы обычно имеют от одного до четырёх аналоговых портов для подключения камер и Ethernet-порт для подключения к сети. Как и в сетевую камеру, в видеосервер встроены веб-сервер, чип, осуществляющих видеосжатие, и операционная система, поэтому входящий аналоговый видеопоток может быть преобразован в цифровой, передан или записан через компьютерную сеть.

Беспроводное видеонаблюдение.

Данная система видеонаблюдения — это лучшее решение, в связи с отсутствием проводного способа. Главными приборами являются беспроводные видеокамеры.

Беспроводные камеры видеонаблюдения оснащены функцией Wi-Fi, которая позволяет им подключаться к сети беспроводным способом, что значительно экономит финансовые средства на подключение без затрат на кабель. Беспроводные системы видеонаблюдения могут использоваться и в помещении, и на улице. Если Вы самостоятельно не сможете установить и настроить беспроводную видеокамеру, Вы всегда сможете обратиться к нам.

Система IP-видеонаблюдения.

IP-камеры видеонаблюдения, по-другому известные, как сетевые камеры, будучи цифровыми видеоустройствами, являются основным строительным блоком для любой современной системы видеонаблюдения, в которых передача данных и управление системой осуществляется с помощью протокола компьютерной сети IP (Internet Protocol).

Каждая IP-камера — это своего рода устройство, сочетающее в себе обычную камеру наблюдения с компьютером. Причем, с возможностью непосредственного подключения к IP-сетям.

Системы видеонаблюдения для дома бывают цветными или черно-белыми. Черно-белые системы намного дешевле цветных и имеют большее разрешение, но не передают некоторую информацию (цвет волос, одежда). Самая важная характеристика видеосистемы — это разрешение. Монитор должен иметь высокое разрешение, чтобы не портить разрешение системы видеоконтроля.

Системы видеонаблюдения для дома делятся на аналоговые и цифровые. Для видеонаблюдения на маленьких объектах и записи информации на видеомагнитофон лучше всего применять системы аналогового видеонаблюдения. Цифровые системы обеспечивают видеонаблюдением территориальные объекты, так как поддерживают режим просмотра в настоящем времени, самостоятельный режим работы, а также обеспечивает хорошее качество записи и передачу записи на другие носители.

Установку видеонаблюдения дома можно осуществлять с различными целями:

• для дополнительного обеспечения безопасности проживания;
• для организации контроля за членами семьи;
• для поддержания дисциплины домашнего персонала.

Современный рынок услуг предполагает достаточно большой выбор различных компаний, специализирующихся на установке видеонаблюдения для дома. Традиционно, в комплекс предоставляемого сервиса входит разработка индивидуального проекта, в соответствии со спецификой объекта. Заказчик получает гарантию на реализованные работы и возможность послегарантийного технического обслуживания.

Специалисты компании «Современные системы безопасности бизнеса» являются настоящими профессионалами и имеют огромный опыт, производят установку систем видеонаблюдения любой сложности, а также по желанию заказчика устанавливают всевозможные функции. Звоните нам по указанному номеру телефона и мы ответим на все интересующие Вас вопросы:

Широкоугольный объектив: некоторые видеокамеры комплектуются широкоугольным объективом, который идеально подходит для панорамных съемок гор и достопримечательностей; также этот объектив будет полезен при съемке групп людей и для съемки в ограниченном пространстве.
Enlarge image

Благодаря цифровой видеокамере вы можете создавать собственные фильмы, записывать различные видеоролики, чтобы сохранить воспоминания о таких важных событиях, как первые шаги ребенка, дни рождения и другие праздники.

Однако, чтобы подобрать подходящую модель, необходимо сначала разобраться в некоторых функциональных особенностях. И в этом вам поможет данное руководство.

• Выбор разрешения
• Выбор зума: цифровой или оптический
• Описание форматов сжатия HD-видео
• Параметры записи и хранения видео
• Воспроизведение видео на телевизоре
• Другие параметры, которые важно учитывать при выборе камеры

Выбор разрешения

Каждая модель видеокамеры имеет свои параметры качества изображения — разрешения.

Разрешение изображения определяется числом горизонтальных строк. Чем их большее, тем качественнее изображение. Например, изображение в формате Full HD содержит 1080 горизонтальных строк.

Стандартное разрешение (SD): этот формат используется в большинстве бюджетных камер; для него характерно разрешение 720 x 576 пикселей; изображение содержит меньше деталей и менее четкое, чем HD.

Высокое разрешение (HD): качество изображения видеокамер Full HD намного выше, чем у SD-моделей; Full HD является стандартом в современных телевизорах (большое количество телеканалов вещает в этом формате); в один кадр размером 1920 x 1080 пикселей помещается намного больше деталей.

4K: разрешение изображения в формате 4K в четыре раза выше, чем Full HD; благодаря размеру в 3840 x 2160 пикселей изображение заиграет новыми красками; видеозаписи в этом формате лучше всего смотреть на телевизорах 4K.

Выбор зума: цифровой или оптический

Зум позволяет изменять поле зрения без перемещения камеры — один из основных параметров, который следует учитывать при покупке видеокамеры. При использовании зума объекты съемки в кадре становятся ближе или дальше благодаря движению линз либо с помощью увеличения цифрового изображения.

Оптический зум: изменение фокусного расстояния достигается путем движения оптических элементов в объективе; стандартное значение оптического зума равно 10x — это означает, что максимальное фокусное расстояние в 10 раз больше минимального; некоторые модели видеокамер могут похвастаться 60-кратным зумом (60х).

Цифровой зум: принцип действия состоит в увеличении изображения с матрицы камеры, а не в изменении фокусного расстояния объектива; поскольку исходный размер изображения остается неизменным, чем выше кратность цифрового зума, тем хуже качество получаемой картинки.

Описание форматов сжатия HD-видео

При записи видео происходит сжатие изображения, что позволяет управлять размером файлов. Качество видеозаписи обычно определяется скоростью передачи в битах, которая измеряется в мегабитах в секунду (Мбит/с). Чем выше это значение, тем лучше качество изображения и больше размер файла.

Доступны несколько форматов сжатия.

Формат HDV: стандартный HD-формат для цифровых видеокамер, который совместим с традиционным форматом DV (запись на кассеты); изображение записывается в разрешении Full HD, но используется формат сжатия MPEG-2; в настоящее время такие камеры практически не выпускаются, их используют, в основном, только профессионалы.

AVCHD: текущий стандарт записи и воспроизведения видео в формате Full HD, который используется в большинстве современных видеокамер. AVCHD:

• видео записывается в разрешении Full HD, сжатие происходит по методу MPEG-4/H.264 (коэффициент сжатия намного выше, чем в формате HDV);
• видеофайл в формате HD занимает меньше места;
• для 30-минутной видеозаписи потребуется около 1 ГБ.

XAVC: этот формат разработан для видеокамер 4K; он позволяет управлять качеством и размером видеофайлов в формате 4K; скорость передачи в битах может достигать 960 Мбит/с, но благодаря формату XAVC её можно снизить до менее, чем 100 Мбит/с.

XAVC можно использовать как для записи видео в формате 4K, так и в Full HD.

Параметры записи и хранения видео

В процессе съемки видео записывается в цифровом виде на внутренний жесткий диск или карту памяти.

Жесткий диск: если вы хотите записывать видео прямо на камеру, выбирайте модель с внутренним жестким диском. Существует два типа внутренней памяти:

• Формат HDD: стандартный жесткий диск; большая емкость, но он тяжелее и содержит движущиеся элементы.
• Флеш-память: быстрее и легче, не содержит движущихся элементов, но предлагает меньшую емкость.

Карты памяти: записывайте видео на маленькую карту, которая запросто помещается в слот видеокамеры. Важным параметром является скорость записи карты: для записи видео в формате Full HD со звуком потребуется более быстрая карта, чем для записи видео в формате SD без звука.

Объем: измеряется в гигабайтах.

Скорость карты: с какой скоростью данные записываются на карту; измеряется в МБ/с — мегабайтах в секунду (в отличие от мегабитов в секунду, которые используются для измерения битрейта исходной видеозаписи). Карты разделяются на следующие классы:

Создание и редактирование коллекции с помощью PlayMemories: вы можете безопасно загружать свои видеозаписи в веб-сервис Sony под названием PlayMemories; используйте коллекции для быстрого доступа и упорядочивания своих видеозаписей; просматривайте их на ноутбуках, планшетах и телевизорах благодаря функции беспроводной синхронизации.

Воспроизведение видео на телевизоре

Чтобы просматривать видео с цифровой видеокамеры на большом экране телевизора, вам достаточно выполнить несколько простых действий.

1. Подсоедините кабель HDMI® к порту HDMI OUT видеокамеры.
2. Другой конец кабеля подсоедините к порту HDMI IN телевизора.
3. Запустите воспроизведение видеофайла на камере, и изображение сразу же появится на телевизоре.

Другие параметры, которые важно учитывать при выборе камеры

Широкоугольный объектив: некоторые видеокамеры комплектуются широкоугольным объективом, который идеально подходит для панорамных съемок гор и достопримечательностей; также этот объектив будет полезен при съемке групп людей и для съемки в ограниченном пространстве.
Enlarge image

Матрица: матрица является частью камеры, которая подвергается воздействию света с целью получения цифрового изображения; чем больше матрица, тем больше деталей будет иметь полученное изображение; высококачественная матрица, такая как Exmor R CMOS в большинстве камер Sony, позволяет получать насыщенное и детализированное изображение даже при слабом освещении или съемке в помещении.

Оптическая стабилизация изображения: легкое движение руки или ладони может вызвать эффект дрожания камеры, но благодаря оптической стабилизации изображение получится четкое и резкое; для этих целей и был разработан высокоэффективный оптический стабилизатор Sony Optical SteadyShot.
