Сухой картер принцип работы

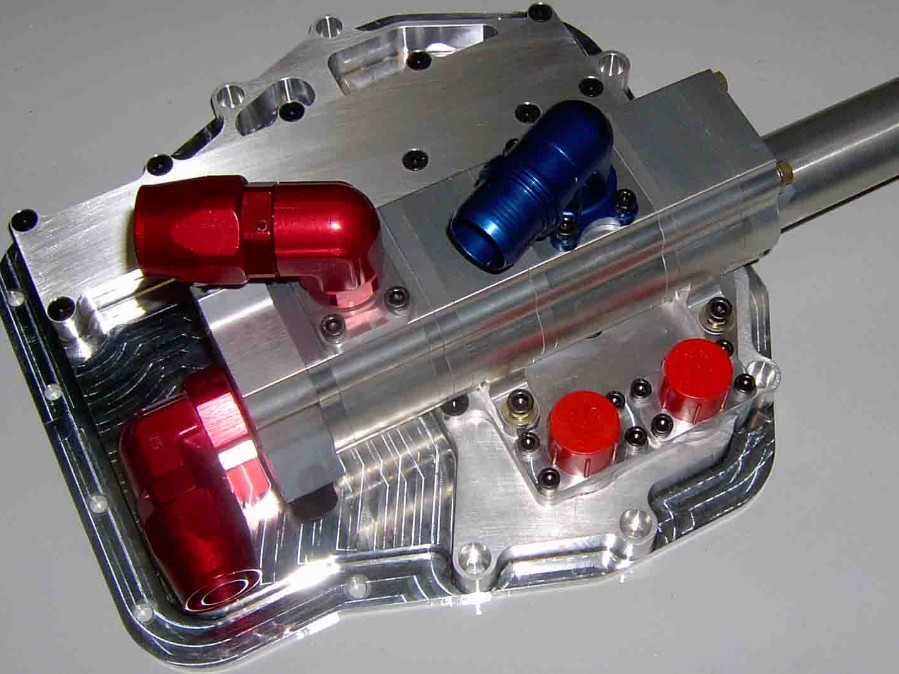

Всасывающий модуль в поддоне обеспечивает прием стекающего масла из двигателя. Масляный насос выполняет несколько функций: откачка масла из картера в масляный бак, откачка масла из турбонагнетателя в масляный бак, нагнетание масла из масляного бака в систему смазки. Масляный насос выполнен в виде секций, при этом каждой функции соответствует как минимум одна секция насоса. Насос имеет привод от коленчатого вала двигателя.

Система смазки с сухим картером (обиходное название – сухой картер) предназначена для обеспечения стабильной работы системы смазки во всех положениях транспортного средства, в т.ч. при резких маневрах на большой скорости, больших наклонах автомобилях.

Благодаря этим качествам система смазки с сухим картером применяется на спортивных автомобилях, тракторах и некоторых автомобилях повышенной проходимости. Система предполагает хранение масла в отдельном баке и его закачку в этот бак отдельным насосом (секцией насоса). При этом масляный картер всегда остается без масла – т.н. сухой картер.

Преимуществами системы смазки с сухим картером являются:

• отсутствие масляного голодания;
• уменьшение размеров и снижение центра тяжести двигателя ввиду меньших размеров картера;
• лучшее охлаждение масла;
• некоторое увеличение мощности двигателя за счет снижения сопротивления масла коленчатому валу.

Вместе с тем, сухой картер усложняет конструкцию системы, увеличивает вес автомобиля, повышает расходы на обслуживание, и в итоге повышает стоимость автомобиля.

Система смазки с сухим катером, устанавливаемая на спортивные автомобили, включает всасывающий модуль в поддоне, масляный насос, масляный термостат, два масляных радиатора, масляный бак, масляный фильтр и соединяющие все элементы магистрали и трубопроводы.

Всасывающий модуль в поддоне обеспечивает прием стекающего масла из двигателя. Масляный насос выполняет несколько функций: откачка масла из картера в масляный бак, откачка масла из турбонагнетателя в масляный бак, нагнетание масла из масляного бака в систему смазки. Масляный насос выполнен в виде секций, при этом каждой функции соответствует как минимум одна секция насоса. Насос имеет привод от коленчатого вала двигателя.

Для лучшего охлаждения масла в системе смазки с сухим картером вместе с жидкостным масляным радиатором может устанавливаться дополнительный воздушный масляный радиатор. Его работа регулируется с помощью масляного термостата, который на холодном двигателе направляет масло непосредственно в бак, а на прогретом до определенной температуры – через дополнительный радиатор.

Масляный бак помимо хранения масла обеспечивает гашение колебаний и уменьшение пенообразования. Для этого в баке имеется успокоитель. В масляный бак также встроена система вентиляции картера, размещены масляный щуп и датчик температуры и давления масла.

Помимо системы смазки с сухим картером на современных автомобилях применяются и другие технические решения, препятствующие масляному голоданию двигателя:

• углубленный масляный поддон;
• система дополнительных заслонок в масляном поддоне.

Углубленный масляный поддон обеспечивает надежный забор масла насосом при всех возможных наклонах автомобиля и используется на внедорожниках.

Система дополнительных заслонок представляет собой ряд заслонок, расположенных в картерном поддоне параллельно продольной оси автомобиля. Две заслонки с одной стороны, две – с другой. В нормальном положении заслонка закрыта (опущена вниз) и имеет возможность поворота вовнутрь поддона.

При движении автомобиля в повороте, масло стремиться к внешней стороне поддона. Две заслонки, обращенные к внешней стороне, закрыты и препятствуют движению масла. Две другие заслонки открываются, обеспечивая подачу дополнительной порции масла в зону всасывания. Таким образом, в зоне всасывания всегда находится необходимое количество масла.

· Требует квалифицированного ремонта и обслуживания;

Система «сухого картера», ее принцип работы и устройство

Основными компонентами система «СК» являются: масляный бак, нагнетающий и откачивающий масляные насосы. Также в систему смазки с сухим картером входят один или два масляных радиатора, масляный термостат, фильтр, редукционные и перепускные клапана, датчики температуры и давления масла.

Масляный бак представляет собой резервуар круглой или прямоугольной формы. Внутри него обычно встроены успокоители (перегородки) для гашения колебаний масла и уменьшения пенообразования. В баке также размещаются система вентиляции, предназначенная для удаления из масла воздуха и газов, а также датчики температуры и давления, масляный щуп. Масляный бак можно изготовить любой емкости и разместить в любом удобном месте, обеспечив тем самым наивыгоднейшие условия для охлаждения масла и распределения веса.

Преимущества и недостатки системы смазки с сухим картером:

· Исключение «масляного голодания» двигателя;

· Хорошее охлаждение масла и его поддержание в рабочих диапазонах;

· Более высокая надежность работы двигателя.

Однако есть и ряд минусов:

· Высокая сложность конструкции;

· Требует квалифицированного ремонта и обслуживания;

· Объем масла гораздо больше, чем в обычной системе.

В целом, двигатель с системой «сухого картера» выходит намного дороже и сложнее, но если вы активный драйвер и спортивный трек вам знаком не из картинок в автомобильных журналах, то данная система поможет сохранить здоровье вашего железного друга и даст уверенности на трассе.

Двигатели с «сухим картером» имеют особенности конструкции, которые дают ряд преимуществ:

Преимущества и недостатки системы смазки с сухим картером

Система смазки с сухим картером имеет несколько основных преимуществ перед традиционными схемами смазки:

— Исключение «масляного голодания» за счет обеспечения бесперебойной подачи масла в двигатель на любых режимах;
— Повышение срока службы масла — масло не перемешивается коленвалом, не вспенивается и имеет минимальный контакт с картерными газами, поэтому дольше сохраняет свои свойства;
— Лучшее охлаждение масла — это достигается наличием радиатора (а то и двух), а также большим количеством масла в системе;
— Более высокая надежность работы двигателя.

Двигатели с «сухим картером» имеют особенности конструкции, которые дают ряд преимуществ:

— Меньшие габариты — это достигается уменьшением поддона картера;
— Снижение центра тяжести автомобиля и повышение устойчивости (опять же из-за отсутствия большого поддона);
— Улучшение аэродинамики автомобиля (еще одно следствие уменьшенного поддона картера, который может быть фактически плоским).

Однако двигатели с «сухим картером» имеют и ряд недостатков:

— Более высокая сложность конструкции;
— Высокая стоимость;
— Сложность обслуживания и ремонта;
— Необходимость в большом количестве масла.

В целом, двигатель с системой смазки с сухим картером более дорогой и сложный в установке и обслуживании, но во многих случаях это единственно возможное решение, без которого не обходится автоспорт, а также производство тракторов, вездеходов и другой специальной техники.

Система смазки, в которой применяется сухой картер, устанавливается преимущественно на гоночные автомобили, но встречается и на сельскохозяйственной технике, внедорожниках и спортивных авто. Рассмотрим принцип работы системы смазки такого типа, устройство, а также преимущества и недостатки ее установкой.

Устройство системы смазки

На рисунке представлено схематическое устройство компонентов системы смазки с сухим картером, реализованное в Audi RS6. Основные элементы:

Трехсекционный масляный насос

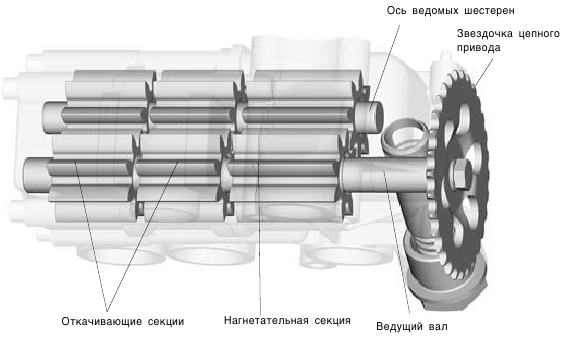

Для понимания принципа работы 3-секционного маслонасоса рассмотрим устройство помпы двигателя W12 от Audi.

Ведущие секции установлены на общем приводном валу, который посредством цепной передачи соединен с коленчатым валом двигателя. Ведомые шестерни свободно вращаются на общей оси. Можно сказать, что в 3-секционном маслонасосе системы смазки с сухим картером работают 3 отдельные насоса. Диаметр звездочки цепного привода позволяет выбирать передаточное число, напрямую влияющее на производительность масляного насоса.

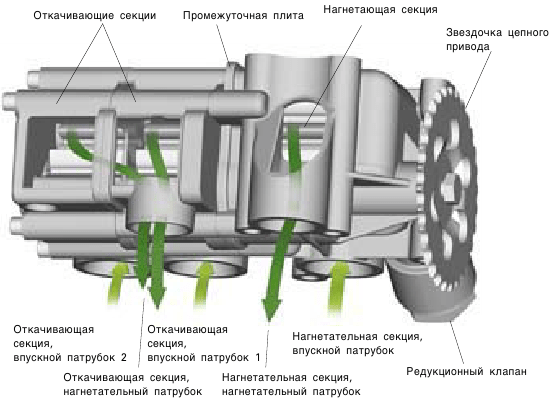

Принцип забора и нагнетания ничем не отличается от работы маслонасоса шестеренного типа. Также в корпус вмонтирован редукционный клапан. Но в отличие от обычных систем с мокрым картером, излишки масла сливаются не в поддон, а попадают непосредственно на сторону впуска маслонасоса.

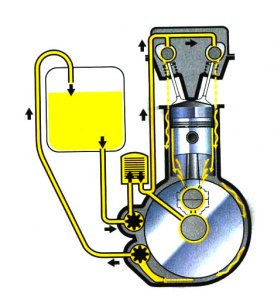

Схема циркуляции масла

Мы видим, что зоны смазки в двигателе имеют отдельные магистрали обратного слива, через которые масло забирается всасывающими секциями и подается в масляный бак. Давление в системе смазки с сухим картером создается нагнетательным насосом, который закачивает масло из специального бака.

Для обеспечения полного возврата стекающего в поддон масла производительность всасывающего модуля должна быть выше производительности нагнетательной секции. В случае с рассмотренным выше маслонасосом двигателя W12 значения отличаются в 1.5 раза. Также полноценному забору способствуют разделенные маслозаборники для каждой откачивающей секции.

Масляный бак

Одно из преимуществ сухого картера – снижение риска масляного голодания двигателя. Но для осуществления поставленной задачи важно, чтобы нагнетающая секция всасывала из бака масло без пузырей воздуха.

При повышении температуры и обильном перекачивании моторное масло вспенивается. Из-за снижения плотности падает производительность масляного насоса, что чревато падением давления в точках смазки и повышенным износом трущихся пар.

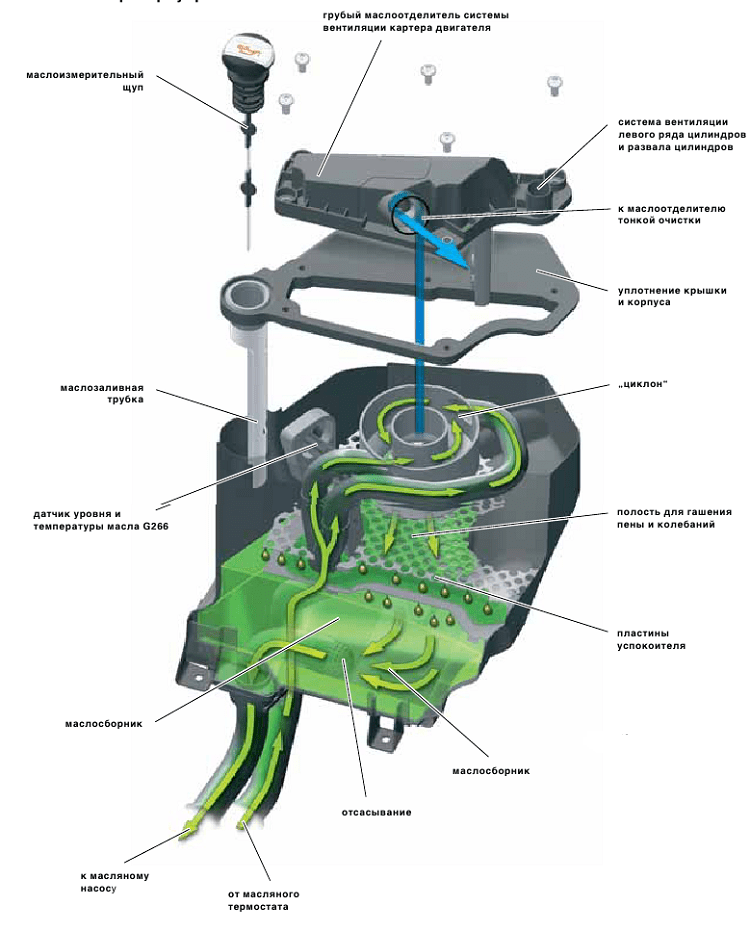

В системе сухого картера Audi RS6 применен резервуар специальной конструкции.

Перекачиваемый всасывающей секцией объем попадает в двухпоточную трубку, которая входит в «циклон». При вращении масла в «циклоне» из него испаряются газы. Затем, масло проходит через полость для гашения пены и колебаний (пластины успокоителя). После прохождения пластин поток попадает в отстойник. Пары, а также проникнувшие в полость картерные газы поднимаются к верхней части масляного бака, где находится маслоотделитель и система вентиляции картерных газов.

Среди прочих особенностей устройства сухого картера – расположение в корпусе масляного резервуара щупа, заливной горловины, датчика уровня и температуры.

Тем не менее, в последние годы переход на принцип смазки двигателя с сухим картером среди автолюбителей становится все более популярным. Даже на «десятках», «двенадцатых» и «четырнадцатых» моделях ВАЗ успешные попытки собрать и установить сухой картер – уже не редкость.

Устройство и принцип работы системы смазки двигателя с сухим картером

Схема смазки с использованием сухого картера значительно сложнее обычной классической системы. Стабильную работу обеспечивает «хитрая» многоточечная схема забора масла из поддона.

Кроме того, увеличенное количество масляных насосов и эффективный его отбор являются первым и вторым элементом обеспечения надежности сухого картера мотора.

Собранный в картере масляный поток продавливается через радиатор охлаждения и собирается в накопительной емкости. Зачастую именно по масляному баку можно легко узнать в двигателе систему смазки с сухим картером. После отстаивания масло через системы грубой и тонкой очистки направляется к точкам смазки и охлаждения, причем последняя функция бывает более значимой, чем первая.

К отрицательным сторонам принципа системы с сухим картером можно отнести:

• высокую стоимость и сложность конструкции;
• увеличенное число масляных магистралей;
• потери полезной мощности, потребной для работы насосов сухого картера.

Тем не менее, в последние годы переход на принцип смазки двигателя с сухим картером среди автолюбителей становится все более популярным. Даже на «десятках», «двенадцатых» и «четырнадцатых» моделях ВАЗ успешные попытки собрать и установить сухой картер – уже не редкость.

• лазите по бездорожью;
• участвуете в автогонках, с их постоянными ускорениями, резкими торможениями и заходами в виражи.

Плюсы сухого картера

Увеличение объема масла можно так же отнести и к недостаткам. Ведь куда больший объем требует больших затрат. Конструкция становится более сложной, появляются дополнительные узлы и агрегаты, требующие как любые другие, контроля, обслуживания и ремонта. Ведь в отличие от мокрого, где вся система замкнута во внутреннем пространстве двигателя, сухой картер подразумевает наличие большого количества трубок и шлангов для подачи жидкости.

Следовательно, приобретение автомобиля, в котором установлена система сухого картера, либо переоборудование имеющегося, целесообразно лишь тогда, когда вы:

• лазите по бездорожью;
• участвуете в автогонках, с их постоянными ускорениями, резкими торможениями и заходами в виражи.

Во всех остальных случаях, сухой картер будет скорей неоправданной тратой средств и времени, ведь в условиях городской эксплуатации вполне достаточно обычного сырого.
» alt=»»>

Устанавливать ли такую систему на свой автомобиль?

В чём секрет системы сухой картер?

Давайте раскроем ещё один секрет автомобилей. Среднестатистическая смазочная система «сухой картер» состоит из таких элементов:

• выкачивающий и нагнетающий насос;
• бак;
• фильтр;
• совокупность магистралей и каналов;
• радиатор.

Нужно сказать, что автопроизводители немного лукавят, называя эту системы смазки «с сухим картером». На самом деле, в ней, как и в классической схеме, масло также стекает в поддон, а ключевое различие заключается в том, что оно там не задерживается, и высасывается насосом, который перекачивает смазку в специальный бак, где она и накапливается.

По сути, этот бак и есть главная фишка конструкции – в нём смазочная жидкость, благодаря специальной конструкции, не плещется и не пенится, а значит всегда будет доступна для работы.

Далее всё происходит, как и у обычных моторов. Подающий насос под давлением накачивает масло в магистрали, транспортирующие его к особо важным узлам двигателя, а к остальным элементам оно попадает разбрызгиванием или стеканием.

Фильтр необходим для очистки смазки от различного мелкого мусора, а радиатор устанавливают для её охлаждения.

Иногда встречаются конструкции с несколькими радиаторами – одним жидкостным и одним воздушным, что помогает качественнее остудить разгорячённое масло, побывавшее в самых горячих уголках силового агрегата машины.

Как уже говорилось, принцип работы сухого картера дает возможность добиться стабильного давления смазки при любых обстоятельствах и условиях передвижения машины. К тому же эта система позволяет результативно охладить масло, что крайне важно для форсированных ДВС, которые очень восприимчивы к температуре жидкости.

Преимущества

Как уже говорилось, принцип работы сухого картера дает возможность добиться стабильного давления смазки при любых обстоятельствах и условиях передвижения машины. К тому же эта система позволяет результативно охладить масло, что крайне важно для форсированных ДВС, которые очень восприимчивы к температуре жидкости.

Относительно особенности конфигурации, мотор с сухим картером обладает маленьким поддоном, что значительно уменьшает и общие размеры силового агрегата. Благодаря этому такой двигатель можно вмонтировать немного ниже, переместив центр тяжести и повысив устойчивость автомобиля. Вдобавок за счет этого в положительную сторону меняются и аэродинамические свойства, поскольку днище таких машин является более плоским.

Кстати, именно поэтому все современные мотоциклы с форсированными моторами оснащены именно сухим картером. Ведь он позволяет компактно разместить смазочную систему без ущерба техническим характеристикам аппарата. Так что сухой картер для мотоцикла сегодня не блажь, а необходимость. По крайней мере, для тех, которые предназначены для быстрой езды и обладают мощными форсированными ДВС. Именно такая система представлена в самых популярных моделях: «Хонда мото», Buell, EBR, KTM, BMW и других спортивных моделях.

Мощность мотора с сухим картером тоже немного выше, нежели у классических аналогов. Такие двигатели с большей легкостью запускаются и раскручиваются, поскольку коленвалу не приходится вращаться в масле и бороться с его сопротивлением. Вдобавок он не разбрызгивает жидкость, благодаря чему плотность масла повышается, оно не пенится и, как результат, меньше расходуется.

Еще одним преимуществом сухого картера является тот факт, что он минимизирует контакт смазки с отработанными газами. Благодаря этому масло медленнее окисляется и стареет. К тому же в поддоне не скапливаются отложения и загрязнения, за счет чего смазочная система ДВС в течение долгого времени остается более чистой.

Масляные контуры располагаются снаружи двигателя. Это дает возможность при необходимости намного быстрее выявить причину поломки и отремонтировать мотор, причем без его разборки. Так что можно сказать, что смазочные системы с сухими картерами являются более надежными и удобными в эксплуатации.

Итак, система смазки с «мокрым» картером. Встречается такое решение достаточно часто. Принцип работы объяснили выше. Ключевые элементы такой системы:

Системы смазки с «мокрым» картером

Итак, система смазки с «мокрым» картером. Встречается такое решение достаточно часто. Принцип работы объяснили выше. Ключевые элементы такой системы:

• масляный насос для нагнетания масла под заданным давлением на определенные детали;
• система масляных каналов, расположенных в блоке цилиндров, его головке и прочих узлах;
• поддон картера, требующийся для хранения смазки;
• собственно говоря, моторное масло;
• масляный фильтр тонкой очистки.

• прокладки, включая масляного насоса, поддона картера, ГБЦ, клапанной крышки;
• сальники, особо критично коленвала и распредвалов;
• маслосъемные колпачки.

Все эти комплектующие относятся к расходным, изнашиваются, повреждаются и требуют замены, чтобы не допустить утечки масла. В нашем магазине можете приобрести и маслосъемные кольца, требуемые при ремонте двигателя, масляные радиаторы (если такой узел предусмотрен в системе смазки), датчики, определяющие температуру и давление масла, всевозможные клапаны (редукционные и перепускные), многое другое.

Нагнетающий насос в данной системе располагается ниже бака с маслом, что позволяет на его входе реализовать постоянное давление, основанное на силе тяжести. Регулируется давление в системе при помощи редукционных и перепускных клапанов. Задача нагнетающего насоса — подкачка масла из бака через масляный фильтр в систему смазки.

Система “сухого картера” лишена рассмотренной выше проблемы со сложностью подачи масла из картера в систему при неравномерном движении. Достигается решение проблемы за счет использования отдельного резервуара (бака), где находится масло. То есть, масло к деталям двигателя подается из бака, а в сам бак оно сразу выкачивается из картера, не находясь в нем долгое время.

В целом, система “сухого картера” состоит из следующих компонентов:

• Резервуар для накопления масла;
• Насосы: нагнетающий и откачивающий;
• Масляный радиатор;
• Датчики: температуры масла, давления масла;
• Масляный термостат;
• Масляный фильтр;
• Клапаны: редукционные и перепускные.

Резервуар для накопления масла может быть выполнен в различных формах. Внутри резервуара находятся специальные перегородки, необходимые, чтобы исключить вероятность вспенивания масла. Также в бака имеются вентиляционные отверстия, чтобы через них выходил лишний воздух и газы, которые могут попадать в масло после прохождения смазывающего цикла.

Сам бак для скопления масла чаще всего располагается в подкапотном пространстве автомобиля. Он имеет щуп, который позволяет водителю проверять количество масла в баке. Также внутри бака находятся датчики температуры и давления.

Обратите внимание: Для спортивных автомобилей имеет важное значение возможность размещения бака с маслом практически в любом месте автомобиля. Это необходимо для лучшего распределения веса.

Нагнетающий насос в данной системе располагается ниже бака с маслом, что позволяет на его входе реализовать постоянное давление, основанное на силе тяжести. Регулируется давление в системе при помощи редукционных и перепускных клапанов. Задача нагнетающего насоса — подкачка масла из бака через масляный фильтр в систему смазки.

Откачивающий насос выполняет задачу по заполнению бака маслом, постоянно выкачивая его из картера.

Обратите внимание: В зависимости от конструкции двигателя, может использоваться не один откачивающий насос, а несколько, либо в одном насосе может быть несколько секций. Например, на двигателях с турбонаддувом это необходимо, чтобы также выкачивать масло, которое смазывает турбонагнетатель, а в V-образных моторах дополнительно откачивается масло из механизма газораспределения.

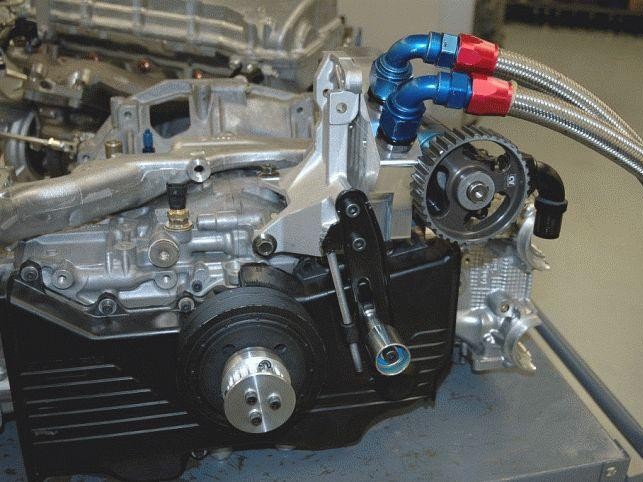

Работают насосы в подобной системе за счет цепного или ременного привода от коленчатого вала двигателя.

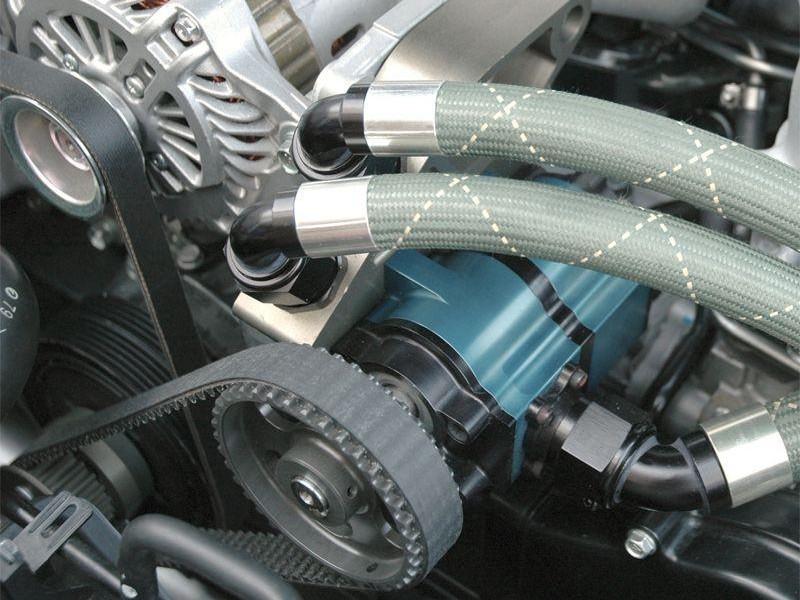

Стоит отметить, что насосы в такой системе чаще всего реализуются парно в одном корпусе. Это позволяет удешевить производство, а также более компактно их расположить.

Обратите внимание: Маслонасосы, которые применяются в системе с “сухим картером”, отличаются по своей конструкции от маслонасосов, которые можно видеть в привычных конструкциях. Они практически не восприимчивы к наличию воздуха в масле, то есть способны закачивать масляную пену без потери производительности.

Масляный радиатор в системах с “сухим картером” может быть расположен между откачивающим насосом и баком с маслом или между нагнетающим насосом и мотором. Он представляет собой радиатор жидкостного охлаждения.

Картер минимизирует контакт смазки с отработанными газами, благодаря чемумасло медленнее окисляется и стареет. В поддоне не скапливаются отложения и загрязнения, за счет чего смазочная система ДВС в течение долгого времени остается более чистой.

Он находится между мотором и нагнетающим насосом или между откачивающим насосом и баком.

Принцип работы сухого картера дает возможность добиться стабильного давления смазки при любых обстоятельствах и условиях передвижения машины.

Мотор с сухим картером обладает маленьким поддоном, что уменьшает общие размеры.

Все современные мотоциклы с форсированными моторами оснащены именно сухим картером. Он позволяет компактно разместить смазочную систему без ущерба технических характеристик аппарата.

Двигатели с большей легкостью запускаются и раскручиваются, поскольку коленвалу не приходится вращаться в масле и бороться с его сопротивлением. Он не разбрызгивает жидкость, плотность масла повышается, оно не пенится и меньше расходуется.

Картер минимизирует контакт смазки с отработанными газами, благодаря чемумасло медленнее окисляется и стареет. В поддоне не скапливаются отложения и загрязнения, за счет чего смазочная система ДВС в течение долгого времени остается более чистой.

Масляные контуры располагаются снаружи двигателя. Это дает возможность при необходимости быстро выявить причину поломки и отремонтировать мотор без разборки.
