АВР для генератора
АВР — расшифровывается как автоматическое включение (ввод) резерва. Под резервом подразумевается какой-либо генератор, вырабатывающий электрический ток, в случае прекращения энергоснабжения объекта. Основной функцией АВР является своевременное переключение нагрузки между двумя источниками. Некоторые АВР настраиваются вручную, однако большинство устройств управляются автоматически, по сигналу о потере напряжения, в том числе и АВР для бензогенератора.
Одним из важнейших показателей, необходимых для автоматического управления служит напряжение, которое контролирует первичная обмотка. Сам переключатель обеспечивает изоляцию резервного генератора от переменного тока, поступающего из общей электрической сети. В этот период генератор находится во включенном состоянии и обеспечивает подачу временного питания потребителям. Работа автоматического ввода резерва осуществляется следующим образом:
- При отключении электричества через АВР генератору поступает команда о начале работы.
- После поступления на устройство сигнала о готовности генератора, АВР осуществляет его соединение с домашней электрической сетью.
- При возобновлении подачи электроэнергии в частный дом, АВР получает соответствующий сигнал и отключает резервное устройство.
- Одновременно автоматически переключается проводка между генератором и домашней сетью.
В случае необходимости можно выполнить настройку переключений с целью обеспечения питания только наиболее важных электрических цепей и участков. В качестве приоритетных назначаются системы отопления помещений, охлаждения оборудования и другие дополнительные схемы. Более сложные распределения применяются для крупных систем резервных установок, образующих мягкую нагрузку, плавно переходящую из синхронизированного генератора туда и обратно. Как правило эти установки применяются для того, чтобы сократить величину пиковых нагрузок.
Huter DY3000L. Общий вид
Статья родилась, когда я был приглашён в качестве специалиста, чтобы подключить генератор Huter без автозапуска на даче. Причём, передо мной была поставлена задача, чтобы схема подключения генератора была максимально безопасна и требовала минимального вмешательства потребителя (конечного пользователя). То есть, была собрана схема Автоматического Включения Резервного питания (АВР), варианты которой и будут рассмотрены в статье.
А про то, как устроен этот генератор, можно почитать здесь. Приведена также его электрическая схема.
Как всегда, рассмотрим теоретическую сторону вопроса, проведём анализ, а затем я приведу несколько схем АВР, от простой к сложной.
Все мои статьи по генераторам здесь. Основное внимание уделяю подключению генераторов к дому.
Подключение генератора. Варианты схем АВР для генератора
Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.
В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?
Самое опасное в подключении генератора – это когда встретятся напряжения с генератора и из города. Или напряжение с генератора пойдёт в город, где на линии работает бригада в полной уверенности, что сеть обесточена. А ПЗ (переносное заземление) не наложено(
Казалось бы, что проще – поставить переключатель, и нет проблем.

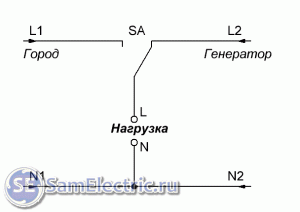

1. Схема подключения генератора через переключатель
В конце статьи – фото с примером такого переключателя.
Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:
- Не переключать под нагрузкой!
- Правильно подобрать защиту и ток рубильника (переключателя).
Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.
Поэтому предлагаю рассмотреть второй вариант схемы:

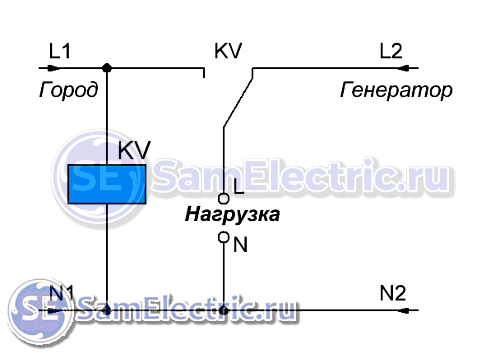

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.
Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.
Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.
Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.
Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.
Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

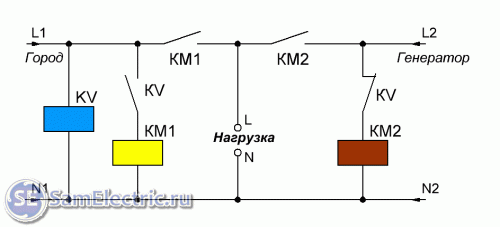

3. Схема подключения генератора через реле и контакторы. АВР с усилением
Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.
Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).
Что такое НО и НЗ (NO и NC) контакты – рекомендую прочитать статьи на Самэлектрике про Датчики и про Пневматические приставки.
Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.
Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?
По статистике, в случае правильного отношения к плановым профилактическим работам, 90% неисправностей и аварий происходит из-за человеческого фактора!
Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

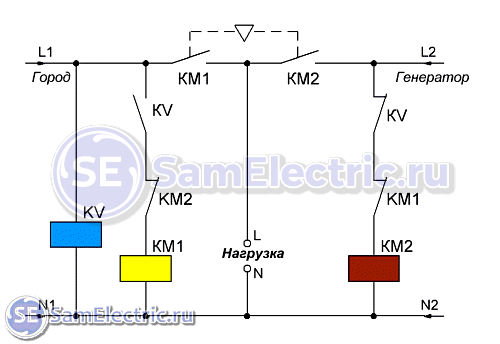

4. Схема АВР для генератора с электрической и механической блокировками
Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.
Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.
А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.
Ну а практическая схема автоматики, будет выглядеть так:

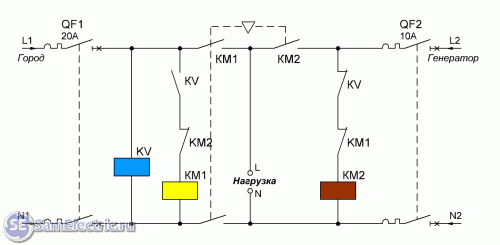

5. Схема АВР для подключения генератора с блокировками и защитами
Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.
Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.
Эту схему я и собрал, сейчас покажу как.
Конструкция автоматики АВР для подключения генератора
5_Собранная и подключенная схема АВР. Не судите строго за монтаж.
Слева – два двухполюсных автомата, далее – реле РЭК77-3 на 3 переключающих контакта. Третий НО контакт, которой на схеме 5 не показан, он подключен параллельно выключателю двигателя SB1. Когда питание из города есть, генератор никак не запустить. А когда генератор работает, и питание из города появляется – генератор останавливается.
Пускатель КМ2+КМ1 – реверсивный, украинский ПМЛ первой величины. У каждого из них три силовые контакта запараллелены. Пускатель KМ1.N рвёт ноль, его катушка подключена параллельно катушке КМ1.L.
Кстати, Александрийские (Украинские) контакторы и теплушки много использовал на практике – у них оптимальное соотношение цена/качество. Но после известных событий 2014 года они пропали из продажи… Переходим на Китай.
Итого, вот такая получилась дачная автоматика для генератора:

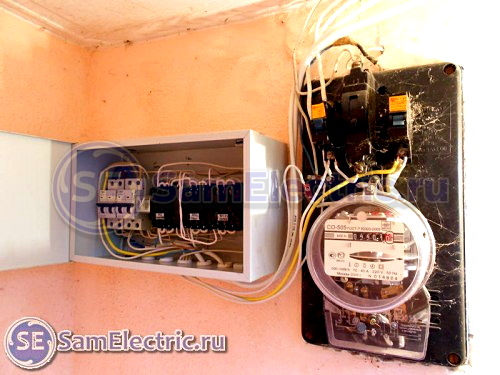

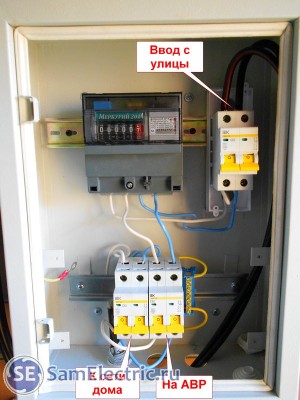

6_общий вид схемы питания дома
Всё, что касается счетчика и так далее – в мои планы не входило, оставил как есть, протянув контакты.
Ещё схемы АВР для генераторов
Бонус – то, что нашёл в интернете полезного по теме. Трехфазные АВР. Отличаются только тем, что используется реле контроля фаз, и количеством контактов.

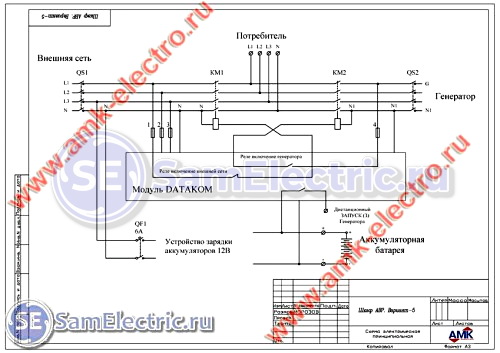

Трехфазный АВР от компании АМК. Резерв – генератор, ноль рвётся.

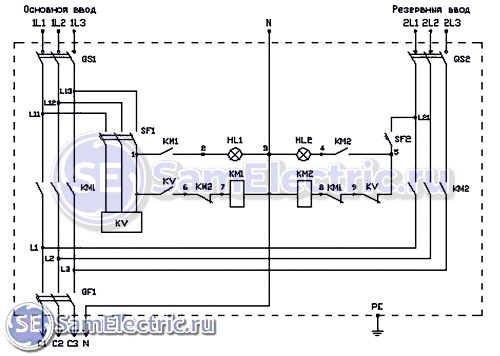

АВР на 3 фазы. Резерв – другая линия (подстанция), ноль общий, не рвётся.
Пример монтажа трехфазного АВР. Этот АВР смонтирован в щите высотой выше человеческого роста и установлен в отделении Сбербанка. Питается от разных городских линий.
Схема управления трехфазным АВР. Используется реле контроля фаз ЕЛ-11Е и промежуточное реле
Куча защит – на ЕЛ и на питание контакторов стоят свои автоматы. Я тоже у себя хотел поставить на схему управления автомат на пару ампер, но в последний момент передумал.

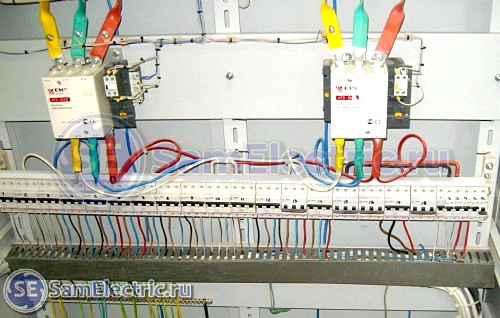

Силовая часть трехфазного АВР
Механической блокировки нет. Но контакторы модульные, закрытые, да и кто будет в здравом уме в Сбербанке тыкать контакторы. В это помещение ещё попасть надо.
Важно! при запуске некоторых генераторов в первые секунды напряжение нестабильно. Это может отразиться негативно на некоторой нагрузке. Это надо учитывать, в нормальных АВР с контроллерами ставят задержку до минуты! Для разгона и выхода на режим.
UPD: Подключение котла к генератору.
Часто генератор покупают, чтобы использовать его в зимнее время для питания котла системы отопления. Тут имеются некоторые особенности.
Для фазозависимых котлов импортного производства важно, чтобы система питания была с глухозаземленной нейтралью, т.е. ноль и земля соединены вместе, и при подключении соблюдалась полярность (фаза-ноль).
Часто бывает, что если котёл воткнуть в розетку наоборот, т.е. поменять ноль и фазу, он перестает работать.
В случае с переносным генератором, который рассматривается в статье, нет ни нуля, ни фазы. Их надо сделать искусственно – один выход генератора будет фазой (L2), а второй (N2) сажаем на землю, т.е. заземляем.
Кроме того, как известно, котлы очень чувствительны к форме напряжения. А на выходе обычного генератора синус “грязный”, при случае сниму осциллограмму. Прежде всего это происходит, т.к. альтернатор, который вырабатывает электричество – щёточный, а из-за щёток происходит искрение, провалы, и подобные неприятные вещи.
Именно из-за этого для котлов не подходят Off-line и Smart UPS. Там на выходе – квазисинус с кучей гармоник, осциллограммы можно посмотреть здесь. А для котлов применяется Online UPS (источники бесперебойного питания с двойным преобразованием). Для такого UPS не особо важна форма, величина и частота напряжения на входе, ибо он из всей этой каши варит постоянное напряжение, из которого затем электронным способом получает чистый синус. И если котёл питается через такой ИБП, то можно использовать для его резервного питания обычный генератор.
Для котлов и другой чувствительной техники рекомендуют использовать инверторные генераторы – это генератор плюс онлайн ИБП. В состав инверторного генератора входит обычный генератор, который управляется контроллером, и инвертор, который выдает чистый синус – то, что надо котлам.
Дополнение к статье. Переключатель.

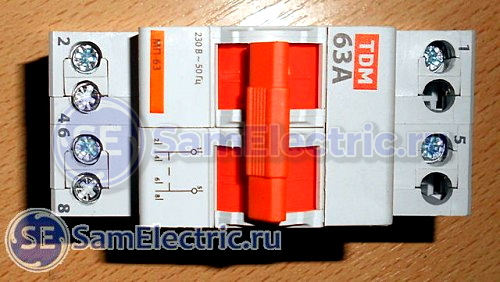

Привожу фото переключателя TDM МП-63, с помощью которого можно вручную производить переключение улица-генератор. Схема – вначале статьи, только там однополюсный переключатель, рвущий фазу.
Переключатель на фото переключает и фазу, и ноль:

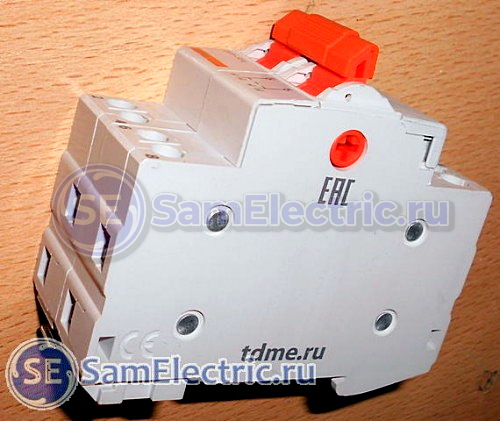

Переключатель для коммутации источника напряжения. Стоит в среднем положении.
Внимание! 63А на корпусе – это не тепловой ток, и переключатель не “выбивает”, как обычный автомат! Это максимальный рабочий ток.

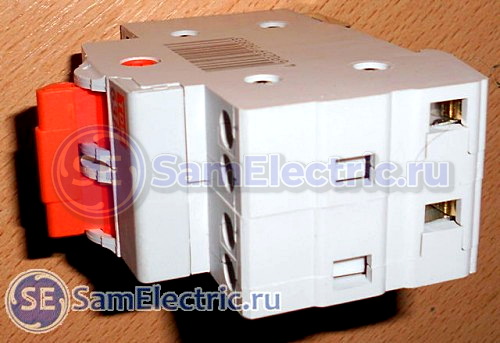

Переключатель для коммутации источника напряжения. Выходы нуля и фазы
Переключатель для коммутации источника напряжения. Входы нуля и фазы города и генератора
Почему я настоятельно рекомендую использовать именно двухполюсный переключатель и переключать не только фазу, но и ноль – подробнее уже написал в этой статье.
Инструкция на генератор Huter
• Huter 2500 3000 manual / Паспорт и инструкция по эксплуатации на электрогенераторы Huter 2500, 3000, L, LX, pdf, 935.27 kB, скачан: 3131 раз./ • Библиотека схем АВР / Схемы однофазных и трехфазных промышленных АВР от фирмы Стандартэнерго, pdf, 465.55 kB, скачан: 4121 раз./
Небольшой pdf файл про АВР от EKF:
• АВР EKF / АВР — что и как, теория и практика, pdf, 2.98 MB, скачан: 1243 раз./
Внимание! Автор блога не гарантирует, что всё написанное на этой странице — истина.За ваши действия и за вашу безопасность ответственны только вы!
Простые системы АВР
Простейшая схема АВР показана на рисунке ниже:
В данной схеме используется электромагнитное реле или контактор K1 с одним переключающим контактом. Обычно такая схема применяется в однофазных сетях с небольшим током нагрузки. В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. При пропадании напряжения на основном вводе катушка реле отпускает сердечник, левый контакт размыкается, а правый становится замкнутым. Питание на нагрузку поступает от резервного ввода.
Данная простейшая схема имеет множество недостатков, и обычно в таком виде не используется. Главная причина — то, что при значительных колебаниях напряжения в сети, реле будет часто переключаться, что неблагоприятно как для самого реле, так и для питающихся электроприборов. В дальнейшем будут рассмотрены более сложные и более надежные схемы АВР.
Представленная ниже схема автоматического включения резерва, в отличие от предыдущих, более применяемая, и годится уже для системы электропитания в частном доме или его части, коммутируемая нагрузка вполне может составлять десятки киловатт:
В данной схеме устранены предыдущие недостатки, и ее можно рекомендовать как базовую для применения в домах, коттеджах, административных и производственных зданиях с потребляемой мощностью до 100 кВт.
Описанная ниже схема электропитания является исключительно простой. Она может применяться для электроснабжения хозяйства с малой потребляемой мощностью, порядка нескольких киловатт
Вот такая схема:
Разберем ее подробно. В рабочем состоянии автоматы SA1 и SA2 включены. При наличии на основном вводе на К1 поступает питание, его контакт К1.1 замкнут, и потребители получают питание через него. В случае исчезновения напряжения реле К1 обесточивается, К1.1 размыкается, а К1.2 наоборот, замыкается. Схема готова к питанию от резервного источника и, при наличии на нем напряжения, подача электроэнергии потребителям возобновляется.
В качестве К1 нужно выбирать мощное реле, которое достаточно дефицитное. Обычно предлагаются реле на коммутируемый ток до 16А. На большие токи можно в качестве К1 взять контактор, но не любой, у него должен быть размыкающий (в просторечии «нормально замкнутый») силовой контакт. Поэтому данная схема и предлагается для маломощных, до 16А, подключений. Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах. В промышленности применяются более сложные схемы — придет время, мы их тоже рассмотрим.
К недостаткам данной схемы можно отнести то, что катушка К1 включена до прибора учета, что может не понравиться энергопоставщику, но это легко устранить, переставив счетчик выше по схеме, это будет учтено далее, здесь же ошибка пусть остается, как напоминание.
Схема, лишенная указанных недостатков, будет показана ниже. Здесь тоже не обошлось без контактора с размыкающими силовыми контактами.
Предлагаемая схема на основе контактора 2з+2р типа VS463-22 позволяет использовать ее при токах до 63А:
Схема отличается дешевизной и простотой, в ней исправлены недостатки предыдущей схемы:
В схеме используется контактор VS463-22-230. Здесь, в отличие от предыдущей схемы, коммутируется как фазный, так и нулевой провода, что исключает попадание тока от генератора в сеть. Один замыкающий контакт К1.1 включен до катушки, что не позволит контактору самопроизвольно включаться при повторном появлении напряжения на главном вводе после отключения. При появлении напряжения на основном вводе, чтобы заново запитаться от него, нужно кратковременно нажать кнопку SB1, после чего контактор включится и замкнет контакты К1.1 и К1.2, одновременно с этим разомкнет К1.3 и К1.4.
При пропадании напряжения на главном вводе К1.1 и К1.2 отключаются, а питание в дом поступает от резерва через К1.3 и К1.4. В качестве резерва используется какой-либо автономный источник электроэнергии, поэтому он подключается, минуя счетчик. Если резервный источник настроен так, что он автоматически отключается при возобновлении питания на основном вводе, то схему нужно изменить — убрать кнопку SB1, а К1.1 перенести ниже по схеме, в разрыв фазного провода непосредственно перед Q1, а катушку запитать напрямую к выходам счетчика. Впрочем, такая схема со схемой запуска резервного генератора будет скоро опубликована отдельной статьей.
Добавлю, что потребляет катушка около 5 Ватт, стоит контактор около 2500 рублей.
Алгоритмы систем АВР
Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы. Приводится типичная блок-схема бытовой системы АВР
Вот примерно по такому алгоритму должна работать простая система АВР с резервным двигатель-генератором:
При сбое в электроснабжении система сначала выжидает несколько секунд и, если положение не нормализовалось, идет команда на запуск автономного генератора. Начинается отсчет времени, необходимого для запуска приводного двигателя. На нашей схеме ожидание равно 20 секундам, но может быть и другим, в зависимости от конкретного двигателя.
В случае удачного запуска, если никакая защита не обнаруживает ненормальных режимов, идет отключение потребителя от питающей сети, и после этого — подключение к резервному источнику, который к этому времени уже запущен, и готов принять нагрузку. После этого потребители начинают работать от резервного источника электропитания.
В случае неудачного запуска делается пауза в 10 секунд и после этого предпринимается попытка повторного запуска. А в случае и второй неудавшейся попытки предпринимается третья по тому же алгоритму. В случае третьей неудачи попытки запуска прекращаются, а сигнализация показывает, что двигатель запустить не удалось.
При восстановлении электроснабжения на основном вводе выжидается одна минута и, если за этот промежуток времени сбоев не происходит, то питание переключается на основной ввод. Двигатель генератора еще 2 минуты работает и, если на основном вводе все нормально, генератор останавливается.
Развивая тему АВР с бензогенератором в качестве резервного источника питания, предлагаю на ваш суд практическую схему с автоматическим запуском генератора и автоматическим переключением питания с сети на автономный источник и обратно
Собственно, схему я уже публиковал здесь, и она представляет собой не идеальное, но вполне работоспособное решение. К недостаткам можно отнести всего лишь одну попытку запуска. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки. Хотя при появлении напряжения на главном вводе, схема сбрасывается самостоятельно.
Безусловно, подобное решение можно сделать и с помощью микроконтроллеров, но для понимания логики и наглядности удобней изучать релейную схему.
Секционированные системы АВР
Теперь о секционированных системах АВР. Характерные признаки таких систем — разделение нагрузки на две или более независимых питающих линии. В случае выхода из строя одного из вводов, его нагрузка подключается к исправному.
Такая схема более гибкая и удобна для ремонтных и профилактических работ. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки. Но наличие в схеме секционного выключателя или контактора несколько усложняет ее. Несмотря на это, схема с двумя секциями в настоящее время самая распространенная в распредустройствах как низкого, так и высокого напряжения.
На схеме ниже показана основа сенкционированной АВР:
Кратко: SA1 и SA2 — автоматы, защищающие свои линии, К1-К3 — контакторы, либо выключатели с дистанционным управлением. Пока все просто, но надо обеспечить работу К1-К3 по определенному алгоритму. При кажущейся простоте, здесь много подводных камней, поэтому нет единой универсальной схемы управления, и немного позже мы рассмотрим несколько вариантов реализации двухсекционной системы автоматического включения резерва.
Ниже приведена схема АВР двухсекционной системы с минимальным количеством элементов и с простейшей логикой:
Как видим, всю логику решают два контактора. Когда напряжение присутствует на обеих вводах, каждая секция питается от своего ввода. Это нормальный режим работы. В случае пропадания напряжения на одном из вводов отключается соответствующий контактор (К1 или К2). При этом секция отключается от своего ввода (контактом К1.1 или К2.2) и подключается к другому, рабочему, вводу соответственно контактом К1.2 или К2.2. При возобновлении питания контактор срабатывает и схема возвращается в исходное состояние.
При практическом использовании данной схемы, в первую очередь, нужно учитывать, что недопустима ситуация, когда замыкающий контакт уже замкнул цепь, а размыкающий еще не разомкнул. Поэтому нужно очень внимательно подойти к выбору контакторов. Также желательно, чтобы вводы были сфазированы, чтобы, если вдруг такое произойдет (например, приварились контакты), облегчить последствия. В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки.
АВР на двух контакторах или магнитных пускателях
На двух контакторах можно реализовать очень простую и понятную схему автоматического резервирования электропитания:
Схема очень простая, предназначена для однофазных цепей. Минимум деталей, тем не менее схема готова к практическому использованию. Порядок работы: включаем поочередно SA1 и SA2. Если напряжение было на вводе 1, то оно будет питать нагрузку, ввод 2 будет резервным. В этой схеме нет явно выраженных основного и резервного ввода. При исчезновении напряжения на одном из вводов питание переключится на другой. При повторном появлении напряжения на отключенном вводе ничего не произойдет до того момента, пока не пропадет напряжение на включенном вводе.
Схема достаточно надежная даже без механической блокировки пускателей, которая, впрочем, тоже не будет лишней. Чтобы переключить питание на другой ввод, достаточно кратковременно отключить питание ввода автоматом SA1 или SA2. Логика работы схемы проста, поэтому описывать особо нечего. Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно (можно использовать блок-контакты).
В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР. В основном, это программируемый контроллер в блоке с выходными реле. Наиболее ходовые и дешевые устройства обычно делаются для монтажа на din-рейку, шириной примерно в 15 стандартных однополюсных автоматов. Рассмотрим одно из них, относительно простое.
Элементы систем АВР
Вот, к примеру, блок ввода резервного питания AVR-01, взятый в качестве иллюстрации к данной статье. Стоит ящичек в районе 150 американских рублей, недорого в общем, так что попробуем разобраться, что он делает, и чего не делает.
Итак, заявленные функции:
Блок контролирует параметры напряжения на основном и резервном вводах питания. Нагрузка подключается к основномувводу. При аварии на основном вводе нагрузка переключается на резервный. При восстановлении напряжения нагрузка переключается на основной ввод питания.
Функциональные особенности:1. Контроль чередования фаз.2. Контроль асимметрии между фазами.3. Контроль верхнего и нижнего значения напряжения.4. Контроль состояния контактов контактора.5. Внешние входы аварийного отключения вводов.
Напряжение питания: 230 В АС(питание от фазы C)Количество вводов: 2Максимальный ток контактов реле: 2х8А АС1Максимальный ток катушки контактора: 2АКонтакт 2х(1Z,1R)Порог напряжения — регулируемый:нижний U1 160 — 210 Вверхний U2 230 — 260 ВВремя отключения:для нижнего порога U1 2 сек.для верхнего порога U2 0,1 сек.Время переключения с основногона резервный ввод 0,5 сек.Время включения основного ввода при восстановлении напряжения, регулируемое 2 сек.- 10 мин.
Ну что тут сказать? Цена соответствует содержанию, на отдельных реле дешевле вряд ли получилось бы. Два восьмиамперных контакта — маловато, но в отдельных случаях позволяет обойтись без дополнительного контактора. Но для случая АВР с самозапуском бензогенератора нужно другое устройство, реализующее более сложный алгоритм, описанный мною в этой статье немного выше.
В продолжение об одном полезном реле для систем АВР.
Крепление осуществляется как с помощью съемных винтовых зажимов, так и стандартно на din-рейку, в зависимости от модификации.
На лицевой панели реле расположен трехдекадный переключатель «Уставка» для установки заданного количества импульсов, поступающих на вход «Y1», индикатор включения напряжения питания «Сеть», индикатор срабатывания встроенного электромагнитного реле «Реле» и DIP — переключатель «Функция» для выбора диаграммы работы и интервала времени, когда будет включено встроенное исполнительное реле. DIP-переключатель состоит из четырех независимых контактных пар (переключателей).
Реле имеет 8 значений выдержки времени, которые выбираются с помощью контактных пар 1,2,3 DIP — переключателя «Функция». Диаграмма работы выбирается с помощью переключателя 4 в соответствии с таблицей. Таблица расположена на боковой стенке устройства.
Когда переключатель 4 находится в нижнем положении, работа реле начинается с «импульса». Встроенное исполнительное реле (далее реле) включается одновременно с подачей питания на прибор и выключается после отсчета заданного количества импульсов (уставки) «N» на переключателе «Уставка».
Время выключения реле определяется установленной выдержкой времени «t» в соответствии с диаграммой. Верхнее положение 4 переключателя соответствует работе реле с «паузы» (при подаче питания реле остается в выключенном состоянии).
Реле включается после отсчета уставки «N» на время установленной выдержки времени «t». Когда реле включено, замкнуты контакты 15-18 и 25-28 и включен желтый индикатор «Реле», когда выключено — замкнуты контакты 15-16 и 25-26, желтый индикатор выключен.
Обнуление сосчитанного количества импульсов или установка реле в исходное состояние во время отсчета установленной выдержки времени осуществляется по переднему фронту команды «Сброс». По заднему фронту команды «Сброс» счет импульсов заново возобновляется. Во время действия команды «Сброс» счетный вход заблокирован. Команда «Сброс» подается на вход «Y2».
Имеется возможность изменения уставки во время подсчета импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключится на установленное время «t» согласно выбранной диаграмме работы и вернется в исходное состояние, при этом счетчик обнулится. В других случаях подсчет импульсов будет продолжен до установленного нового значения.
Напряжение питания АСDС24 В подается на клеммы «+А3» и «А2» (причем при постоянном напряжении плюс подается строго на +А3), а напряжение АС220 В — на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов можно сформировать путем замыкания и размыкания клемм «Y1», «Y2» с «А1»при напряжении питании АС220В или клемм «Y1», «Y2» и «+А3»при напряжении питания АСDС24 В. Схема подключения реле приведена на рис.3,4 и на шильдике, расположенном на корпусе реле. При изменении временных интервалов и диаграммы работы реле необходимо выключить.
Из технических характеристик:
- Время готовности не более 0,15 с
- Максимальная частота следования импульсов 25 Гц
- Максимальное коммутируемое напряжение 400В
- Максимальный коммутируемый ток при активной нагрузке 5А
Из схемы подключения видно, что входные импульсы — не что иное, как подача питающего напряжения на входы Y1 и Y2.
Демонстрация работы блока АВР (видео)
Вот хороший и наглядный рассказ о том, как работает блок АВР:
Промышленные системы АВР
Среди отечественных производителей комплексных систем автоматического включения резерва выделяется предприятие ОАО «Контактор», которое поставляет на российский рынок шкафы АВР с различной логикой (секционированное и несекционированное питание, с возможностью подключения дополнительного автономного генератора и т.д.) и элементной базой (схема управления может быть как релейной, так и микропроцессорной).
Силовая часть системы собрана на автоматических выключателях ВА50-45Про номинальным током до 6300 Ампер, производителем которых является тот же «Контактор». Данные устройства предназначены для работы на стороне 0.4 кВ. Схемы АВР в установках выше 1000В тоже широко применяются, но это уже отдельная история.
Блок авр на 2 ввода
Определенный интерес представляет моноблочная конструкция системы автоматического ввода резерва от китайской фирмы ANDELI под названием HATS7. Удобная панель управления позволяет настроить алгоритм работы под нужды клиента, силовая часть системы, показанной на фото слева, рассчитана на токи до 160А. Ну так как китайский ампер будет поменьше нашего (шутка), я бы не пробовал его на длительных токах выше 100А. Панель управления может быть вынесена за пределы щита в более удобное место — например, на дверцу щита. Данный блок АВР можно настроить на работу с двумя линиями либо с одной линией и автономным генератором. Силовая часть — это два автомата либо контактора, которыми управляет приводной механизм. Естественно, электрическая и механическая блокировка имеется. Каким образом это делается на автоматах — смотрите на рисунке справа.
|
|
|
АВР на реверсивном рубильнике с электроприводом
Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т.п. Здесь практически исключена какая-либо вероятность электрического контакта одного ввода с другим. Например, разъединитель с автоматическим переключением серии NH40SZ может работать в следующих режимах:
- Сетевой источник питания – резервный источник питания, автоматическое переключение, самовозврат
- Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием потери фазы
- Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием перенапряжения и минимального напряжения
- Основной источник питания – генератор, автоматическое переключение и самовозврат с тестированием перенапряжения, минимального напряжения и частоты
Использование автономных источников электроэнергии в системах АВР
Там, где резервное электропитание нужно в небольших масштабах и на короткое время, можно воспользоваться аккумуляторными батареями. Но это уже отдельная тема, которой у меня посвящена отдельная статья «Бесперебойники»
Также в целях резервного источника питания можно использовать бензогенератор (как вариант — дизельный, газовый и т.д.). Об этом у меня немного написано здесь: АВР с бензогенератором
Усенко К.А., инженер-электрик,
Система автозапуска генератора
Ручное переключение подачи электричества потребует много времени. Вначале рубильником отключается основная сеть, затем нужно подойти к генератору, завести его, дать прогреться и только после этого можно подавать электричество на объект. После того как городское электричество вновь появилось, процедура отключения генератора повторяется в обратном порядке. Для того чтобы избежать подобных движений, был придуман автозапуск генератора, самостоятельно выполняющий все операции. Принцип действия данных устройств один и тот же, они различаются лишь по количеству функций, качеству сборки, комплектности и стоимости.
Автоматический запуск генератора осуществляется в той же последовательности, что и при ручном режиме, только значительно быстрее. Самые простые устройства выполняют обычное включение и выключение домашней электростанции. В современных моделях представлен более широкий набор функций. В основе конструкции таких устройств лежат новейшие программируемые процессоры. Система позволяет контролировать не только наличие сетевого напряжения, но и его номинальное значение по верхнему и нижнему пределам, а также разница напряжения между фазами. При выходе параметров за допустимые пределы, выполняется автоматическое переключение на генераторную установку. На некоторых моделях автоматического ввода резерва (АВР) возможно самостоятельное программирование всех необходимых параметров, обеспечивающих нормальную и корректную работу электростанции. Дополнительные настройки предусмотрены в бензиновых и дизельных генераторах с учетом их специфики.
Одна заправка топливом обеспечивает работу устройства в течение 7-9 часов. Для увеличения этого показателя работа генератора может вестись автоматически в экономичном режиме. Например, при отключении электричества, нецелесообразно включать электростанцию, чтобы обеспечить непрерывную работу только одного холодильника или газового котла. В таких случаях может задаваться режим работы «один час через три», что означает один час работы и три часа отдыха. За это время ни с холодильником, ни с системой отопления ничего не случится. За счет такой экономии увеличивается не только временной период действия станции, но и ее моторесурс.
Качественная автоматика делает эксплуатацию генератора значительно проще и доступнее практически для каждого человека. Выбор системы автозапуска рекомендуется делать в специализированных организациях, которые не только продают, но и устанавливают необходимое оборудование.
Блок для автозапуска генератора
В качестве автоматического ввода резерва расмотрим более подробно устройство БАЗГ-1, представляющее собой блок автозапуска генератора. С его помощью обеспечивается дистанционное управление, не требующее присутствия людей. Основной функцией блока является запуск и остановка двигателя электростанции. Для запуска предусмотрено пять попыток, в том числе на сам запуск отводится 5 секунд, и на перерыв между запусками – 15 секунд с автоматическим управлением воздушной заслонкой.
Блок БАЗГ-1 входит в состав системы резервного автоматического электроснабжения. Внешний источник отдает команду, по которой выполняется запуск и последующий контроль над работой двигателя. Для того чтобы система работала полноценно, понадобится щит, переключающий на резерв.
Устройство БАЗГ-1 может работать совместно с инвертором, обеспечивающим запуск генератора и дальнейшую подзарядку аккумуляторной батареи. Пуск и отключение генератора происходит при замыкании и размыкании двух контактов. При неудачной попытке запуска блок переходит в состояние аварийного режима. Для выхода из него нужно снять питание с блока или отменить команду запуска. Перед полным отключением двигателя генератор охлаждается в течение 30 секунд.
Схема автозапуска генератора
Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.
В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.
В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.
Домашний генератор на 220в с системой автозапуска
Подключение АВР
Перед тем как выполнять подключение, необходимо правильно разместить все детали в электрическом щите. Они устанавливаются таким образом, чтобы не было пересечений проводников, обеспечивался свободный доступ к контактам и клеммам. После этого выполняется подключение силовой части АВР и контроллеров в соответствии с принципиальной электрической схемой.
Коммутация силовой части и контроллеров осуществляется с помощью контакторов. После всех подключений выполняется непосредственное соединение АВР с генератором. Правильность и качество подключений и соединений проводников и других элементов проверяется с помощью мультиметра.
При использовании обычного режима, когда подача напряжения производится от обычной ЛЭП, в системе АВР срабатывает автоматика для генератора и происходит включение первого магнитного пускателя, подающего напряжение к щиту частного дома. С наступлением аварийного режима, при котором напряжение в сети отсутствует, при помощи реле выполняется отключение магнитного пускателя № 1 и подача сигнала генератору на производство автозапуска. После начала работы генератора в щите АВР наступает срабатывание второго магнитного пускателя, через который напряжение начинает поступать на распределительный щит домашней электрической сети.
Работа в таком режиме будет продолжаться до появления основной подачи электричества или до окончания горючего в самом генераторе. Когда основное напряжение включается в сеть, генератор и магнитный пускатель № 2 выключаются, а магнитный пускатель № 1, наоборот, включается, и вся система переходит на обычный режим работы.
Установка щита автоматического ввода резерва выполняется после электросчетчика. Таким образом, во время работы генератора учет потребленной электроэнергии не производится. Кроме того, щит АВР для генератора устанавливается до основного щита домашней сети. В результате, он оказывается установленным между счетчиком электроэнергии и распределительным щитом.
Если суммарная мощность потребителей, имеющихся в доме, превышает возможности генератора или сам агрегат недостаточно мощный, на его линию подключаются только те приборы и оборудование, которые действительно необходимы для обеспечения нормальной жизнедеятельности объекта до того момента, пока не будет включено основное электропитание.
Как самому изготовить АВР
Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.
Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.
Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий. При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.
Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.
Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.
Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.
При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.
Схема АВР на двух магнитных пускателях
Бензиновый генератор Fubag с автозапуском. Заливаем бензин в первый раз
В последнее время подключение генераторов к домашней сети стало очень популярной темой.
У меня на блоге есть уже несколько примеров подключения генераторов к домашней сети. Вот основная статья, в которой подробно рассмотрены принципы построения схемы АВР (Автоматического Ввода Резерва).
Данная статья примечательна тем, что здесь будет рассказано (и, как всегда, показано на фото) о подключении генератора с автозапуском и покупным блоком АВР. Этот вариант подключения – мягко говоря, не бюджетный, и по карману не каждому домовладельцу.
В данном примере рассмотрен реальный случай подключения моими руками бензинового генератора (электростанции) Fubag BS 6600 AES. Мощность генератора (долговременная) – 5,7 кВт, одна фаза, автозапуск. Генератор подключается через блок автоматики (система АВР) Fubag Smartmaster BS 6600.
Как работает система автозапуска генератора
Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.
В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.
Система работает так.
В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.
Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света. Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.
Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.
Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.
Схема подключения генератора с АВР
Ниже я привожу структурную схему подключения генератора Fubag с системой запуска через АВР к дому.
Схема АВР для генератора с системой запуска
В принципе такую же схему я использовал для генераторов без автозапуска. Разница лишь в том, что если нет автозапуска (запуск генератора – ручной), то по кабелю управления от АВР приходит только сигнал на останов генератора. А здесь – ещё приходит сигнал на запуск.
Генератор Fubag BS 6600 AES
Начнем с установки генератора. Более подробно про генератор Fubag можно будет почитать в инструкции (в конце статьи), а я лишь приведу некоторые замечания и фото.
Для начала заливаем масло, затем бензин:

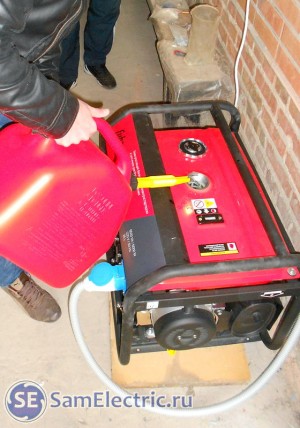

Заливаем бензин в генератор
Затем, поскольку это в первый раз, дёргаем за ручку ручного стартера и заводим двигатель генератора. Ему надо дать поработать хотя бы час без нагрузки (подробнее – в инструкции), а я пока займусь описанием установки вводного электрощита со счетчиком и блока автоматики.
Ввод с улицы
Основной источник питания – это напряжение, подаваемое с улицы.
Генератор является аварийным резервом, когда например очередные террористы взорвут электрические опоры. Смайл не ставлю, мне обидно как электрику за крымчан. И не только как электрику.
Вот несколько фото с комментариями.
Ввод с улицы через вводной рубильник и счетчик
Тут всё понятно. По подключению счетчика у меня много статей, вот например. Автомат в данном случае можно было бы поставить и поменьше – например, 50 Ампер. Провод СИП подключен на фото неправильно (подключал колхозный электрик). Как правильно и неправильно подключать СИП, читайте другую статью.
Кстати, про выбор автоматических выключателей – рекомендую статью. И ещё эту, на конкретном примере электрощита в квартире.
Вот как выглядит весь вводной электрощиток:
Электрощиток с вводом из города, счетчиком, и выводом на дом
Щиток этот не только вводной. В нём также установлен автомат, через который идёт питание с АВР к сети дома (слева внизу, к нему на фото провода пока не подключены).
Кстати, схема была бы проще, если бы генератор и АВР мы подключили ДО счетчика. Но тогда бы счетчик считал и электроэнегию, вырабатываемую генератором. И весь генератор пришлось бы пломбировать)
АВР Fubag Smartmaster BS 6600
Для управления генератором используется АВР (автоматический переключатель, автоматический ввод резерва) заводского изготовления Fubag Smartmaster BS 6600. Вот внешний вид его передней панели:

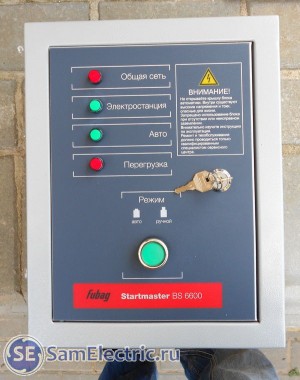

Блок АВР Fubag Smartmaster BS 6600
На передней панели есть 4 индикатора, а кнопка переключения режимов работы – Ручной/Авто.

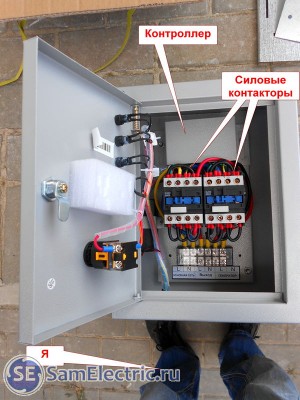

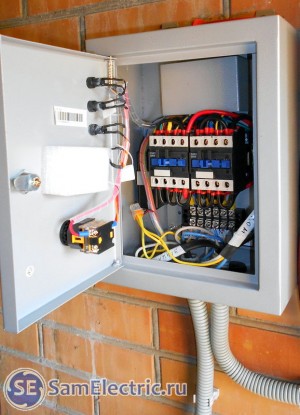

Устройство АВР для генератора Fubag

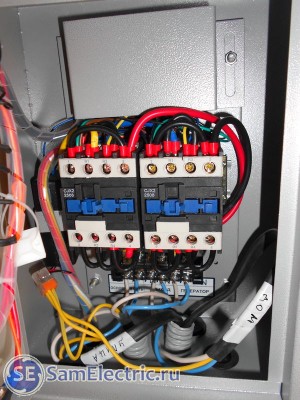

Заправляет всем контроллер, он закрыт металлической пластиной. Силовые контакторы подключают нужный источник напряжения (генератор / улица) к дому.

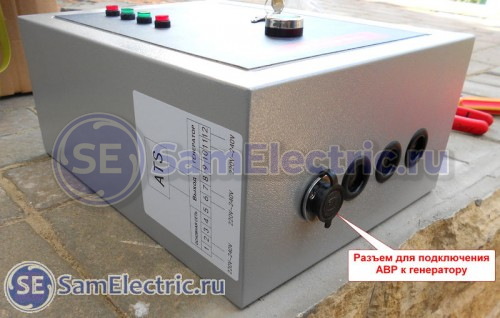

На следующем фото – разъем для подключения кабеля управления генератором, сальники для силовых кабелей, и схема подключения на корпусе, которая только сбивает с толку, как это было со схемой на реле напряжения Барьер.
АВР для генератора Fubag. Вид сбоку
АВР написано по английски – ATS, что означает Automatic transfer switch – автоматический проходной переключатель.
Подключаем блок автоматики АВР
Подключение блока автоматического включения резерва (блока автоматики) производим по схеме, приведённой в начале статьи.
Подключение АВР к вводному щитку и генератору
Вот подключения к клеммам покрупнее:
Подключение АВР к вводному щитку и генератору
По правой гофре идут два кабеля – от уличного ввода (“УЛИЦА”) и с выхода АВР на электросеть дома (“ДОМ”).
По левой – кабель от генератора.

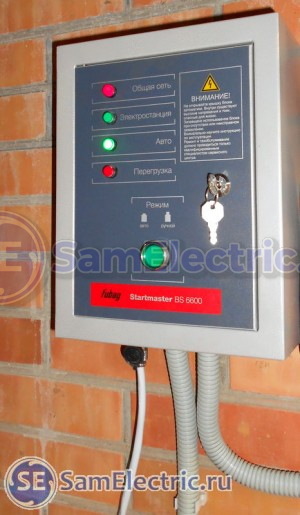

Фото установленного, закрепленного на стене блока автоматики Fubag:
Блок автоматики бензиновой электростанции Fubag установлен.

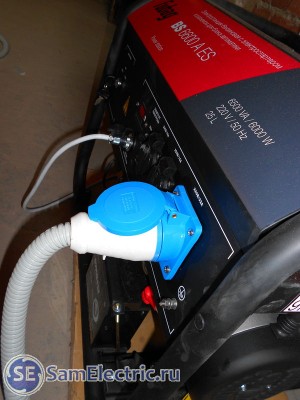

Теперь – вид передней панели генератора, с подключениями:
Подключения к генератору: вход управления от АВР и силовой выход 220В

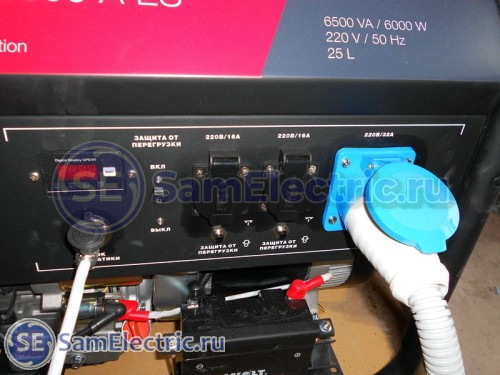

Вот приборная панель генератора покрупнее:
Подключения к генератору: вход управления от АВР и силовой выход 220В
Кабель для подключения управления с блока автоматики шёл в комплекте, его длина – около 5 м. Силовой разъём я покупал.
Дополнительно ещё имеются две розетки 220В под стандартную вилку с заземлением, в них можно включить любой прибор или удлинитель в месте установки генератора. Эти выходы работают независимо от АВР.
Проверка работы
Вот и всё, можно проверять. Отключаем дом, чтобы не тревожить потребителей. Отключаем вводной автомат с улицы. Некоторое время ничего не происходит (АВР умный, знает, что иногда отключения бывают 1-2 секунды, и на них реагировать не стоит). Потом запускается генератор, и ещё через несколько секунд включается пускатель блока автоматики, через который мощность генератора поступает на дом.
Включаем вводной автомат улицы. Генератор выключается, домашняя электросеть подключается на питание с улицы.
Нажимаем кнопку Руч/Авт, так, чтобы она была “отжата”. Генератор запускается, АВР переключает дом на питание от генератора. При этом генератор работает независимо от того, есть напряжение на уличной линии, или нет.
Переводим переключатель в положение “Авто”, генератор останавливается, если уличное напряжение есть. Или продолжает работать, если напряжение с улицы не поступает.
Работа сделана. Теперь хозяин может спокойно ехать в командировку, а его семья без света точно не останется.
Напоследок – несколько фото внутреннего устройства генератора Fubag:
датчик уровня масла
замок зажигания и его разъем
модуль индикации и управления
осциллограмма от электронного прерывателя
реле запуска стартера от внешнего блока
реле управления клапаном карбюратора
электромагнитный клапан карбюратора

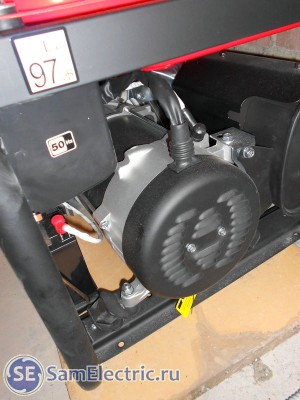

Слева – ручной стартер, в центре – бензиновый двигатель электростанции

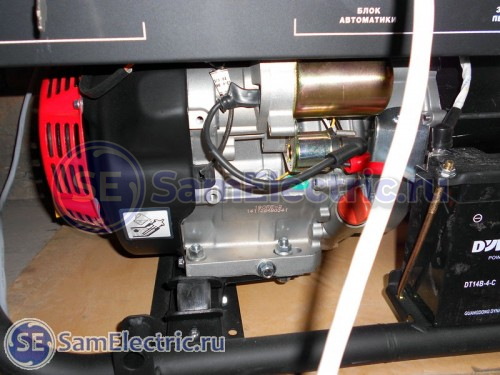

Электрический стартер для автозапуска
Скачать инструкции к генератору
• Руководство по эксплуатации бензиновой электростанции (генератора) Fubag / Fubag BS 5500 AES, BS 6600 AES инструкция на английском и русском языках., pdf, 6.77 MB, скачан: 1102 раз./ • Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D / Автоматический переключатель (Automatic transfer switch) Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D. Инструкция по эксплуатации на русском., pdf, 114.3 kB, скачан: 1344 раз./
Небольшой pdf файл про АВР от EKF:
• АВР EKF / АВР — что и как, теория и практика, pdf, 2.98 MB, скачан: 1243 раз./
Разъем для подключения генератора. Схема и распиновка

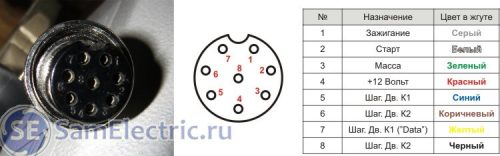

Обновление от 30.08.2017. Сегодня читатель Юрий прислал ценную информацию – распиновку (назначение выводов) для подключения проводов, которые связывают блок АВР и генератор.
Разъем и название проводов для подключения генератора к АВР
Схема генератора Фубаг
Обновление от 1 марта 2018 г.
Читатель Александр прислал ценную информацию, а именно – схему генератора Fubag BS 8500A ES. Ему посчастливилось раздобыть схему в сервисном центре, а потом он сам её старательно перерисовал. Вот эта схема:
Схема электрическая генератора Fubag BS 8500
Что добавил Александр, в дополнение:
Привет Александр! Высылаю схему fubag из сервисного центра. До этого в Splan 7.0 рисовал сам (BS 8500A ES.spl7) по проводам без разборки альтератора (циколевка разъемов была определена по своему). Есть одно но – в схеме сервисмена соленоид подсоса выведен на разъем АВР, а в моем генераторе (может такая модель попалась :() соленоид запараллелен на цепь стартера – охрененный китайский маразм.
Схема бензинового Fubag – Георгий 12 мар 2018
Обновление по схемам от 10 августа 2018 г.
Читатель Иван прислал ещё схемы на генератор Фубаг:
АВР Фубаг – схема электрическая
ЭЛЕКТРОСХЕМА генератора BS6600AES1
Дизель FUBAG DS 7000 DA ES с АВР Startmaster DS 25000 не хочет выключаться!
Ещё вопрос от читателя.
Добрый день, подскажите Дизель FUBAG DS 7000 DA ES, поставил АВР Startmaster DS 25000 все работает нормально при пропадании питания заводится, подключается к нагрузке. А вот выключаться не хочет, на АВР загорается ошибка. Может подскажите в чем может быть проблема?
АВР Фубаг DS25000 панель управления
Генератор Фубаг DS 7000 дизель
У меня только одна мысль – возможно, нужно проверить все соединения и контакты внутри АВР.
Кто что скажет?
Схема трехфазного АВР Fubag
Читатель подписчик группы СамЭлектрик.ру в ВК прислал схему подключений внутри АВР для трехфазного генератора.
3ф АВР Fubag
Перерисовал с блока.
Она мне потребовалась потому что мы его разобрали сначала, хотели начинку изменить
После замены что то пошло не так, и восстанавливали работу на исходных компонентах
Это схема до того как в него влезли:
Схема проводов внутри Fubag АВР
Черные провода, которые идут от кнопки и от диодов, спаяны с проводками от малого разъема. Там не ошибиться.
Так сейчас собран, и с этого перерисовал:
АВР Фубаг на 3 фазы схема собрана
АВР 3 фазы другой вид
АВР Fubag трехфазный – клеммы для подключения силовой части
Все протестировали, работает как надо. От генератора напряжения стабильнее, чем от внешней сети.
Скачать все схемы генератора Фубаг
• Схемы на генератор / Схемы на генератор Fubag, подключение и внутренняя схема (в нескольких вариантах). Спасибо всем приславшим!, zip, 842.67 kB, скачан: 2441 раз./
В заключение ещё раз хочу добавить: оставляйте свои отзывы по Fubag в комментариях.
Сервисмены, заинтересованные в продвижении Fubag, отзовитесь! Важна техподдержка ваших клиентов!
Внимание! Автор блога не гарантирует, что всё написанное на этой странице — истина.За ваши действия и за вашу безопасность ответственны только вы!
