Термопредохранитель принцип работы

Приветствую, друзья!

Приветствую, друзья!

Многие из вас слышали о такой штуке как предохранитель, который еще называется плавкой вставкой.

Исторически такие предохранители были первыми защитными устройствами в электронной и прочей аппаратуре.

Прогресс не стоит на месте, и для защиты придумано еще кое-что.

Традиционный предохранитель — что та улитка.

Давайте-ка слегка углубимся в эту интересную тему!

Включение термопредохранителя производится последовательно с нагревательным элементом прибора и размещается он как можно ближе к ТЭНу. Температура срабатывания плавкого элемента внутри термопредохранителя зачастую указывается на его корпусе, а номинал термопредохранителя выбирают немного выше рабочей температуры самого прибора.

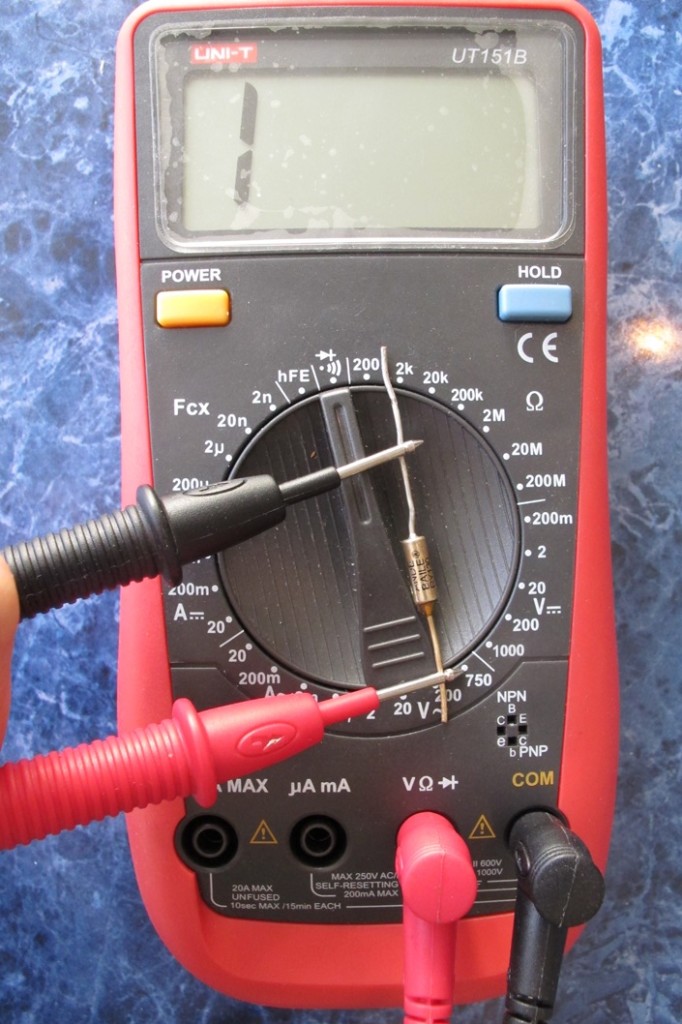

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

Так как импортная бытовая техника является недешевой, то и ремонт зачастую стоит дорого. Поэтому, чтобы обезопасить технику от возникновения серьезных неисправностей в случае всевозможных сбоев в работе, используют всевозможные предохранители и защитные устройства. Именно такие устройства, которые зачастую стоят «копейки», своевременно выходят из строя и тем самым делают невозможным дальнейшую работу техники, что позволяет уберечь ее от серьезных неисправностей.

Так как импортная бытовая техника является недешевой, то и ремонт зачастую стоит дорого. Поэтому, чтобы обезопасить технику от возникновения серьезных неисправностей в случае всевозможных сбоев в работе, используют всевозможные предохранители и защитные устройства. Именно такие устройства, которые зачастую стоят «копейки», своевременно выходят из строя и тем самым делают невозможным дальнейшую работу техники, что позволяет уберечь ее от серьезных неисправностей.

Наиболее распространенными такими защитными устройствами являются предохранители, которые защищают от чрезмерно высоких значений силы тока. Однако далеко не для всей современной техники предохранители являются эффективной защитой, поэтому там установлен термопредохранитель, принцип работы которого не сильно отличается. Если вы не знаете, как выглядит термопредохранитель, то стоит отметить, что по форме он практически не отличается от обычного предохранителя.

Для эффективной работы устройство защиты должно находиться в непосредственной близости от намоточного провода, среди витков катушек.

Как проверить исправность работы термозащиты

Проверка работы одноразового предохранителя приведёт к его срабатыванию и выходу из строя, поэтому такие элементы проверяют только тестером на целостность.

Для проверки многоразовых устройств термозащиты кроме тестера необходима обычная зажигалка;

  • подключить тестер к выводам термопредохранителя;
  • проверить сопротивление – должно быть около 0Ом;
  • нагреть элемент зажигалкой;
  • в процессе нагревания сопротивление исправного устройства резко увеличивается;
  • после остывания показания прибора должны вернуться к первоначальным.

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

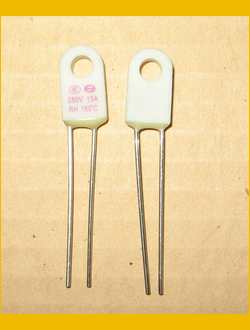

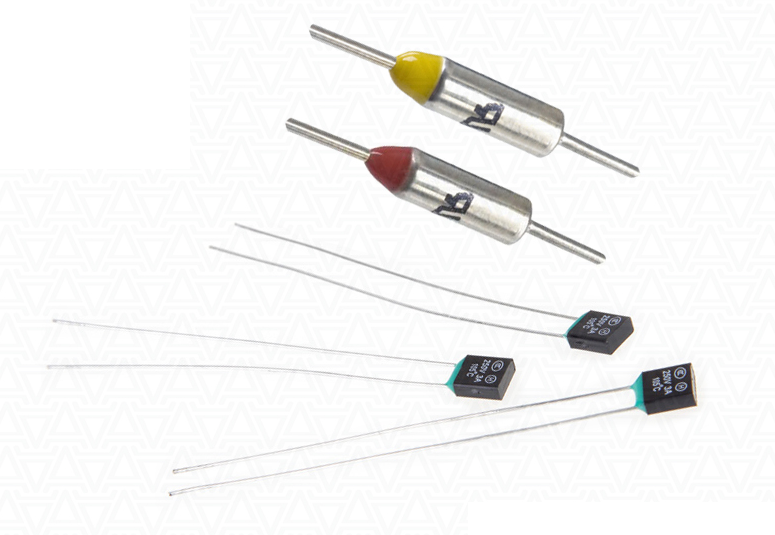

Термопредохранители

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.

Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.

Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.

Термопредохранитель, срабатывающий от температуры

В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.

Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.

Методика проверки на исправность

Есть несколько советов, как проверить термопредохранитель. Все зависит от того, есть ли под рукой мультиметр или обычная прозвонка.

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

  • перевести прибор в режим измерения сопротивления;
  • приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
  • нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

В процессе остывания может быть слышен слабый щелчок — это замкнулись контакты. Если до нагрева сопротивление равно нулю, а после нагрева — бесконечности, то проверяемая деталь исправна.

Данный метод проверки наиболее точный, но не всегда под рукой есть измерительный инструмент. Следующий совет о том, как проверить термопредохранитель дает приблизительный результат:

  • нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
  • при остывании также должен быть щелчок.

Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.

Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.

Самой доступной защитой для электроприборов остаются предохранители, которые позволяют защитить устройства от высоких значений силы тока. Но остаются некоторые приборы, для защиты которых обычные предохранители не подходят.

Подобрать и купить термопредохранитель можно на https://electronoff.ua/termopredohraniteli по отличной стоимости.

Принцип работы термопредохранителя?

Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.

Ознакомится с ассортиментом и приобрести термопредохранитель можно в интернет-магазине electronoff.ua.

Внимание: при работе с предохранителями важно соблюдать правила безопасности! Установка предохранителя в домашних условиях, должна выполняются исключительно при отключенном напряжении. При нагрузках возможно образование электрической дуги, появление которой в последствии может вызвать поражение глаз, ожоги и повреждение держателя термопредохранителя. В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой.

Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.

Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.

Магазин Dalincom предлагает различные виды термопредохранителей и термостатов — обычные перегараемые термо-предохранители, самовостанавливающиеся, для мультиварки, для печки и другие.

Стоимость доставки обычных посылок дешевле для тяжеловесных заказов, она зависит от дальности. Cмотрите тарифы на сайте Почты России для своего местонахождения.

Точную стоимость пересылки, вы получите в счете на оплату.

Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.

  • 20
  • 40
  • 60

Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.

Принцип работы: при увеличении температуры проводников до определённого значения плавкий элемент предохранителя перегревается и плавится, из-за чего электрическая цепь разрывается и ток не проходит дальше по цепи.

Посмотреть и купить товар из группы «Термопредохранители» вы можете в нашем магазине в Минске. Доставка заказа почтой по всей территории Республики Беларусь, включая города Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи.

В версию Graciano, о причине перегорания, не верю. Верю barsenal, и своему опыту. Этот трансформатор еще поработает. Конечно, при возможности, куплю термопредохранитель, и заменю этот самодельный в адаптере. Тогда и испытаю его на температуру. А пока, временно, пусть работает.

Заменить неисправный термопредохранитель. | Весёлый Карандашик

Нередки бывают случаи, когда замолкает любимая нами акустическая система или другая бытовая электрическая аппаратура.

Частой и решаемой проблемой в таких случаях может быть неисправный электрический предохранитель, защищающий трансформатор питания от перегрева или от превышения номинального потребляемого тока.

В современной бытовой электротехнике, кроме защиты электросхемы от перенапряжения питающей сети и короткого замыкания во вторичной цепи, используется ещё и защита от перегрева. Используется особая конструкция элемента, внутри которого размещается проводник, изготовленный из низкотемпературного сплава.

При получении тепла от размещённых защищаемых им элементов, корпус такого предохранителя нагревается и тепло передаётся расположенному внутри проводнику. Как только окружающая температура достигнет максимального безопасного уровня, гарантирующего работоспособность аппаратуры, расположенный внутри корпуса проводник расплавится и электрическая цепь будет разомкнута. То же самое произойдёт при повышении аппаратурой потребляемого электрического тока.

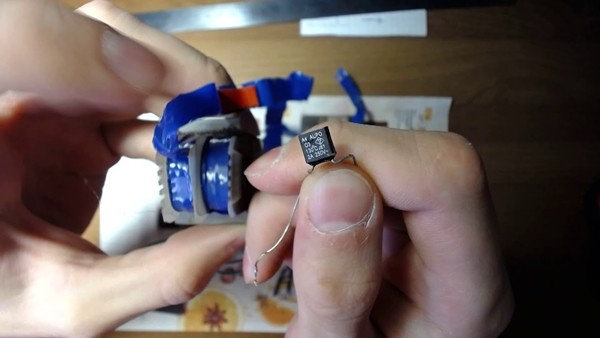

Место размещения термопредохранителя.

Такой предохранитель удобен, безопасен и применяется не только для защиты трансформаторов, но и для защиты электродвигателей в вентиляторах, кофемолках и во многих других электроэлементах бытовой аппаратуры. Часто в ремонте трансформатор меняется на с исправным предохранителем, но не всегда есть в наличии чем заменить. Можно восстановить работу аппаратуры мелким ремонтом.

Заменить неисправный термопредохранитель на трубчатый токовый.

А как быть, когда в распоряжении домашнего умельца нет необходимых деталей для замены вместо неисправных? Что можно придумать в таком случае, не прибегая к походу в магазин или к знакомому в ателье?

Есть одно решение. Прежде чем приступить к ремонту в подобной ситуации, необходимо отсоединить электрический шнур бытовой аппаратуры от электросети. Это делать необходимо всегда и обязательно.

Сам процесс предлагаемого ремонта состоит в извлечении неисправного предохранителя и восстановление рабочей схемы сеть-трансформатор через навесной предохранитель, рассчитанный на максимальный потребляемый ток 0,5А-1А и на напряжение — 250V. Сложного ничего нет. Главное — аккуратность, внимательность, отсутствие спешки и Ваша аппаратура заработает как и в прежнем режиме.
