Устройство и принцип работы двигателя внутреннего сгорания

Система смазки выполняет функцию снижения трения между сопряженными деталями двигателя. Охлаждение деталей двигателя, нагреваемых в результате работы, обеспечивает система охлаждения. Важные функции отвода отработавших газов от цилиндров двигателя, снижения их шума и токсичности предписаны выпускной системе.

В настоящее время двигатель внутреннего сгорания является основным видом автомобильного двигателя. Двигателем внутреннего сгорания (сокращенное наименование – ДВС) называется тепловая машина, преобразующая химическую энергию топлива в механическую работу.

Различают следующие основные типы двигателей внутреннего сгорания: поршневой, роторно-поршневой и газотурбинный. Из представленных типов двигателей самым распространенным является поршневой ДВС, поэтому устройство и принцип работы рассмотрены на его примере.

Достоинствами поршневого двигателя внутреннего сгорания, обеспечившими его широкое применение, являются: автономность, универсальность (сочетание с различными потребителями), невысокая стоимость, компактность, малая масса, возможность быстрого запуска, многотопливность.

Вместе с тем, двигатели внутреннего сгорания имеют ряд существенных недостатков, к которым относятся: высокий уровень шума, большая частота вращения коленчатого вала, токсичность отработавших газов, невысокий ресурс, низкий коэффициент полезного действия.

В зависимости от вида применяемого топлива различают бензиновые и дизельные двигатели. Альтернативными видами топлива, используемыми в двигателях внутреннего сгорания, являются природный газ, спиртовые топлива – метанол и этанол, водород.

Водородный двигатель с точки зрения экологии является перспективным, т.к. не создает вредных выбросов. Наряду с ДВС водород используется для создания электрической энергии в топливных элементах автомобилей.

Устройство двигателя внутреннего сгорания

Поршневой двигатель внутреннего сгорания включает корпус, два механизма (кривошипно-шатунный и газораспределительный) и ряд систем (впускную, топливную, зажигания, смазки, охлаждения, выпускную и систему управления).

Корпус двигателя объединяет блок цилиндров и головку блока цилиндров. Кривошипно-шатунный механизм преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Газораспределительный механизм обеспечивает своевременную подачу в цилиндры воздуха или топливно-воздушной смеси и выпуск отработавших газов.

Впускная система предназначена для подачи в двигатель воздуха. Топливная система питает двигатель топливом. Совместная работа данных систем обеспечивает образование топливно-воздушной смеси. Основу топливной системы составляет система впрыска.

Система зажигания осуществляет принудительное воспламенение топливно-воздушной смеси в бензиновых двигателях. В дизельных двигателях происходит самовоспламенение смеси.

Система смазки выполняет функцию снижения трения между сопряженными деталями двигателя. Охлаждение деталей двигателя, нагреваемых в результате работы, обеспечивает система охлаждения. Важные функции отвода отработавших газов от цилиндров двигателя, снижения их шума и токсичности предписаны выпускной системе.

Система управления двигателем обеспечивает электронное управление работой систем двигателя внутреннего сгорания.

Работа двигателя внутреннего сгорания

Принцип работы ДВС основан на эффекте теплового расширения газов, возникающего при сгорании топливно-воздушной смеси и обеспечивающего перемещение поршня в цилиндре.

Работа поршневого ДВС осуществляется циклически. Каждый рабочий цикл происходит за два оборота коленчатого вала и включает четыре такта (четырехтактный двигатель): впуск, сжатие, рабочий ход и выпуск.

Во время тактов впуск и рабочий ход происходит движение поршня вниз, а тактов сжатие и выпуск – вверх. Рабочие циклы в каждом из цилиндров двигателя не совпадают по фазе, чем достигается равномерность работы ДВС. В некоторых конструкциях двигателей внутреннего сгорания рабочий цикл реализуется за два такта – сжатие и рабочий ход (двухтактный двигатель).

На такте сжатия впускные клапаны закрываются, и топливно-воздушная смесь сжимается в цилиндрах двигателя.

Такт рабочий ход сопровождается воспламенением топливно-воздушной смеси (принудительное или самовоспламенение). В результате возгорания образуется большое количество газов, которые давят на поршень и заставляют его двигаться вниз. Движение поршня через кривошипно-шатунный механизм преобразуется во вращательное движение коленчатого вала, которое затем используется для движения автомобиля.

При такте выпуск открываются выпускные клапаны газораспределительного механизма, и отработавшие газы удаляются из цилиндров в выпускную систему, где производится их очистка, охлаждение и снижение шума. Далее газы поступают в атмосферу.

Рассмотренный принцип работы двигателя внутреннего сгорания позволяет понять, почему ДВС имеет небольшой коэффициент полезного действия — порядка 40%. В конкретный момент времени как правило только в одном цилиндре совершается полезная работа, в остальных – обеспечивающие такты: впуск, сжатие, выпуск.

Кроме перечисленных систем и механизмов двигатель оборудуется пусковым устройством, приборами контроля и управления и вспомогательными механизмами, например подогревателями.

Сверху цилиндр 5 накрыт головкой 1 с клапанами 15 и 17, открытие и закрытие которых строго согласовано с вращением коленчатого вала, а следовательно, и с перемещением поршня.

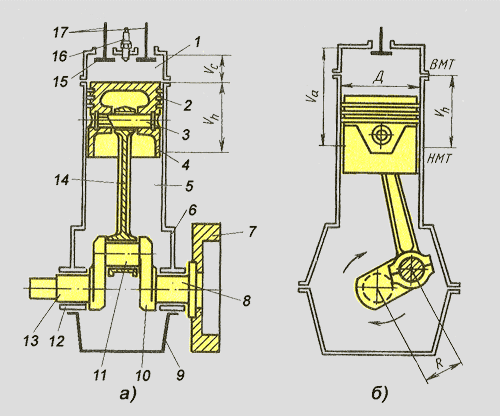

Схема устройства поршневого двигателя внутреннего сгорания:
а — продольный вид, б — поперечный вид; 1 — головка цилиндра, 2 — кольцо,
3 — палец, 4 — поршень, 5 — цилиндр, 6 — картер, 7 — маховик, 8 — коленчатый вал,
9 — поддон, 10 — щека, 11 — шатунная шейка, 12 — коренной подшипник, 13 — коренная шейка,
14 — шатун, 15, 17- клапаны, 16 — форсунка

Перемещение поршня ограничивается двумя крайними положениями, при которых его скорость равна нулю: верхней мертвой точкой (ВМТ), соответствующей наибольшему удалению поршня от вала (см. рис. 6), и нижней мертвой точкой (НМТ), соответствующей наименьшему удалению его от вала.

Безостановочное движение поршня через мертвые точки обеспечивается маховиком 7, имеющим форму диска с массивным ободом.

Расстояние, проходимое поршнем, между мертвыми точками называется ходом поршня S, а расстояние между осями коренных и шатунных шеек — радиусом кривошипа R (рис. б). Ход поршня равен двум радиусам кривошипа: S = 2R. Объем, который описывает поршень за один ход, называется рабочим объемом цилиндра (литражом) V_h:

Объем над поршнем V_c в положении ВМТ (см. рис. а) и называется объемом камеры сгорания (сжатия). Сумма рабочего объема цилиндра и объема камеры сгорания составляет полный объем цилиндра V_a:

Отношение полного объема цилиндра к объему камеры сгорания называется степенью сжатия е:

Степень сжатия является важным параметром двигателей внутреннего сгорания, так как сильно влияет на его экономичность и мощность.

Принцип работы.

Действие поршневого двигателя внутреннего сгорания основано на использовании работы расширения нагретых газов во время движения поршня от ВМТ к НМТ.

Чтобы двигатель постоянно вырабатывал механическую энергию, цилиндр необходимо периодически заполнять новыми порциями воздуха через впускной клапан 15 и топлива через форсунку 16 или подавать через впускной клапан смесь воздуха с топливом. Продукты сгорания топлива после их расширения удаляются из цилиндра через выпускной клапан 17. Эти задачи выполняют механизм газораспределения, управляющий открытием и закрытием клапанов, и система подачи топлива.

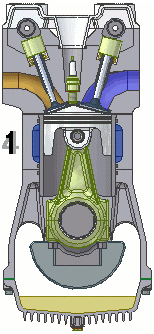

1. Такт впуска — Впускается топливо-воздушная смесь
2. Такт сжатия — Смесь сжимается и поджигается
3. Такт расширения — Смесь сгорает и толкает поршень вниз
4. Такт выпуска — Продукты горения выпускаются

Системы и механизмы двигателя, и их назначение.

Кривошипно-шатунный механизмвоспринимает давление газов в цилиндрах и преобразует возвратно-поступательное движение поршней во вращательное движение коленчатого вала. Он состоит из цилиндра, головки, поршня, поршневого пальца, шатуна, картера, коленчатого вала и других деталей.

Система питанияпроизводит подготовку новой порции рабочей смеси, состоящей из воздуха и топлива, и ее подвод в цилиндры двигателя. У карбюраторного двигателя она состоит из воздухоочистителя, фланца, карбюратора, впускного трубопровода, топливного насоса с фильтром-отстойником, бензопровода и бензобака.

Механизм газораспределенияуправляет своевременным впуском свежего заряда топлива и выпуском отработавших газов. Он состоит из распределительных шестерен, кулачкового вала, толкателя, пружины и клапанов.

Система зажиганиякарбюраторных двигателей обеспечивает подачу импульса электротока высокого напряжения на контакты свечи для получения искры, необходимой для воспламенения рабочей смеси.

Система охлажденияпредотвращает перегрев двигателя отводом тепла от стенок цилиндров и головок. Она состоит из водяных рубашек, блока и головок, радиатора, вентилятора водяного насоса и других элементов.

Система смазкиобеспечивает подачу масла к трущимся поверхностям и отвод продуктов износа. Она состоит из масляного поддона, насоса, фильтров грубой и тонкой очистки масла, маслопроводов и масляных клапанов.

Кроме перечисленных систем и механизмов двигатель оборудуется пусковым устройством, приборами контроля и управления и вспомогательными механизмами, например подогревателями.

Основные понятия и термины. Мертвые точки — это крайние положения, занимаемые поршнем при его движении. Наиболее отдаленное положение поршня от оси коленчатого вала называется верхней мертвой точкой (ВМТ), наиболее близкое положение — нижней мертвой точкой (НМТ).

Ход поршня — это расстояние между крайними положениями поршня, равное двойному радиусу кривошипа.

Рабочий объем цилиндр — это объем, освобождаемый в цилиндре при перемещении поршня от ВМТ до НМТ.

Объем камеры сжатия — это объем пространства, образуемого над поршнем при положении его в ВМТ.

Полный объем цилиндра — это сумма рабочего объема и объема камеры сжатия.

Степень сжатия — это отношение полного объема цилиндра к объему камеры сжатия.

За один оборот коленчатого вала (360°) поршень в цилиндре совершает два хода (один ход вверх и один вниз).

Понятия и термины

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня.

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня.

Ход поршня — расстояние, пройденное от одной мертвой точки до другой. За один ход поршня коленчатый вал повернется на полоборота.

Камера сгорания (сжатия) — пространство между головкой цилиндра и поршнем, расположенным в ВМТ.

Рабочий объем цилиндра — пространство, освобождаемое поршнем при перемещение его из ВМТ в НМТ.

Рабочий объем двигателя — сумма рабочих объемов всех цилиндров. При малых объемах (до 1 л.) его выражают в кубических сантиметрах, а при больших — в литрах.

Полный объем цилиндра — сумма объема камеры сгорания и рабочего объема.

Степень сжатия — число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сгорания. В бензиновых двигателях степень сжатия бывает от 8 до 12, а в дизелях — от 14 до 18. Степень сжатия не стоит путать с компрессией, т.к. это два разных понятия.

Такт — процесс (часть цикла), который происходит в цилиндре за один ход поршня. Двигатель, у которого рабочий цикл происходит за четыре хода поршня, называют четырехтактным.

Из-за низкой производительности и высокого расхода топлива 2-тактных двигателей практически все современные двигатели производят с 4-тактными циклами работы:

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. ГРМ (механизм регулировки фаз газораспределения);
2. Система смазки;
3. Система охлаждения;
4. Система подачи топлива;
5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал;
• Впускные и выпускные клапаны с пружинами и направляющими втулками;
• Детали привода клапанов;
• Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон);
• Насос подачи масла;
• Масляный фильтр с редукционным клапаном;
• Маслопроводы;
• Масляный щуп (индикатор уровня масла);
• Указатель давления в системе;
• Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя;
• Насос (помпа);
• Термостат;
• Радиатор;
• Вентилятор;
• Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак;
• Датчик уровня топлива;
• Фильтры очистки топлива — грубой и тонкой;
• Топливные трубопроводы;
• Впускной коллектор;
• Воздушные патрубки;
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор;
• Приемная труба глушителя;
• Резонатор;
• Глушитель;
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Внизу страницы смотрите видео, на котором наглядно показано устройство и принцип работы бензинового ДВС.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

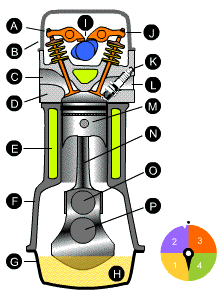

Устройство двигателя внутреннего сгорания

Давайте ещё раз повторим определения, а затем посмотрим это видео.

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом , в данном случае, двигателя внутреннего сгорания.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.

В двухтактных двигателях поршень заменяет собой клапанный механизм газораспределения, в ходе своего движения в определённые моменты открывая и закрывая рабочие отверстия впуска и выпуска в цилиндре. Худший, по сравнению с четырёхтактным двигателем, газообмен является главным недостатком двухтактной системы ДВС. В момент удаления выхлопных газов теряется определённый процент не только рабочего вещества, но и мощности.

Классификация двигателей внутреннего сгорания

В процессе эволюции ДВС выделились следующие, доказавшие свою эффективность, типы данных моторов:

• Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на
• карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;

Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части . Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ) .

После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз . Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.

Третий такт: сжатая смесь поджигается электрической свечой, и энергия от этого небольшого взрыва толкает поршень вниз, приводя в движение коленчатый вал. Энергии толчка достаточно, чтобы коленвал, вращаясь по инерции, приводил в движение поршень при последующих тактах.

Изобретение двигателя внутреннего сгорания

Людям понравилась эта затея, несмотря на все минусы. Тогда это было чудом техники. И лишь в 1860 году, когда паровые двигатели применялись уже повсеместно и перестали считаться чем-то необыкновенным, был изобретен первый двигатель внутреннего сгорания.

Еще 18 лет понадобилось, чтобы изобретение доработали до нормально работающего варианта, который и по сей день является основой любого двигателя внутреннего сгорания четырехтактного двигателя.

Еще через семь лет двигатели начали работать на бензине. До этого их топливом был светильный газ. В наше время практически везде применяются двигатели внутреннего сгорания с кратным четырем количеством цилиндров. Давайте рассмотрим устройство и принцип работы двигателя внутреннего сгорания.

1 — поддон; 2 — коленчатый вал; 3-шатун; 4 — блок цилиндров; 5 — поршень; 6 — гильза цилиндра; 7—выпускной трубопровод; 8 — впускной трубопровод; 9— карбюратор; 10 — коромысло; 11- ось коромысел; 12— распределитель зажигания; 13 — штанга; 14 — указатель уровня масла (щуп); 15 — распределительный вал; 16 — стартер; 17 — маслоприемник.

Двигатели внутреннего сгорания различаются по:

• способу приготовления горючей смеси: с внутренним ( дизели) и с внешним смесеобразованием (карбюраторы, инжекторы и т.д.).
• по виду применяемого топлива — бензиновые, газовые и дизели (работающие на дизельном топливе);
• по способу охлаждения — жидкостное охлаждение или воздушное охлаждение;
• по расположению цилиндров — рядные, V-образные и другие;
• по способу воспламенения горючей смеси — с принудительным воспламенением от электрической искры (инжекторные и карбюраторные двигатели) или с самовоспламенением от сжатия (дизельные двигатели).

Бензиновые двигатели

Бензиновые двигатели – это двигатели, которые работают на бензине, и оснащены системой принудительного зажигания. Для приготовления топливо-воздушной смеси в таких двигателях используются карбюраторы и инжекторные системы. Горючая смесь принудительно воспламеняется от электрической искры при завершении такта сжатия.

Дизельные двигатели

Дизельные двигателя – это двигатели, в которых происходит самовоспламение дизельного топлива от сжатия. Приготовление горючей смеси в дизельных двигателях происходит непосредственно в цилиндре двигателя.

Главные механизмы двигателя внутреннего сгорания:

• кривошипно-шатунный механизм;
• газораспределительный механизм;
• система питания двигателя ;
• система зажигания;
• выхлопная система;
• система охлаждения;
• система смазки.

Двигатель внутреннего сгорания в разрезе:

1 — поддон; 2 — коленчатый вал; 3-шатун; 4 — блок цилиндров; 5 — поршень; 6 — гильза цилиндра; 7—выпускной трубопровод; 8 — впускной трубопровод; 9— карбюратор; 10 — коромысло; 11- ось коромысел; 12— распределитель зажигания; 13 — штанга; 14 — указатель уровня масла (щуп); 15 — распределительный вал; 16 — стартер; 17 — маслоприемник.

Устройство современного двигателя — раздел в котором вы узнаете информацию, касающуюся конструкции и строения автомобильного двигателя. А также материалы в области работы современных систем и механизмов современного двигателя.

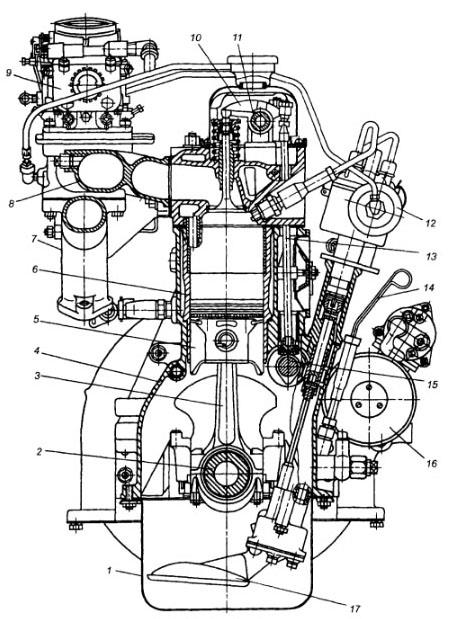

Рис. 132. Общее устройство двигателя:

Двигателем внутреннего сгорания называется машина, преобразующая тепловую энергию в механическою работу. Принцип двигателя внутреннего сгорания был предложен немецким ученым Отто в 1877 г., когда он построил газовой двигатель. Работа двигателя Отто заключалась в том, что горючая смесь, состоящая из газа и воздуха, получалась вне цилиндра двигателя, затем она поступала в цилиндр, сжималась в нем и воспламенялась электрической искрой.

В России первый двигатель внутреннего сгорания, работавший на легких топливах, был спроектирован капитаном русского флота

О.С.Костовичем в 1879 г. и построен в Петербурге в 1885 г. В Германии в этом же году Даймлер и Бенц построили бензиновые двигатели малой мощности для небольших самодвижущихся колясок.

Р. Дизель в Германии в 1893 г. предложил другой принцип осуществления газовоздушного цикла. В цилиндре двигателя сжимался воздух, который вследствие большой степени сжатия нагревается до высокой температуры. Зажигание осуществляется в результате самовоспламенения топлива, впрыснутого через форсунку в среду раскаленного воздуха. В России первые двигатели Дизеля, работающие на нефти, стали изготавливать в 1899 г.

На отечественных тракторах и автомобилях устанавливают тепловые двигатели внутреннего сгорания, которые классифицируют по следующим основным признакам.

По способу смесеобразования: с внешним смесеобразованием — карбюраторные и газовые; с внутренним смесеобразованием — дизельные.

По способу воспламенения горючей смеси: с принудительным воспламенением от электрической искры — карбюраторные и газовые; с воспламенением от сжатия — дизельные двигатели.

По способу осуществления рабочего цикла: четырехтактные и двухтактные двигатели.

По виду применяемого топлива: двигатели, работающие на жидком топливе (бензин, дизельное топливо) и работающие на газообразном топливе (сжатый или сжиженный газ).

По числу цилиндров: одноцилиндровые и многоцилиндровые (двух-, четырех-, шестицилиндровые и т.д.).

По расположению цилиндров: однорядные и двухрядные или V- образные (когда два ряда цилиндров расположены под углом друг к другу).

По способу охлаждения: с воздушным охлаждением и с жидкостным охлаждением.

На лесных тракторах применяются четырехтактные многоцилиндровые дизельные двигатели, для запуска которых часто используют одно- и двухцилиндровые двухтактные карбюраторные двигатели. На автомобилях, как правило, используются четырехтактные многоцилиндровые карбюраторные двигатели.

Все механизмы двигателей выполняют определенные функции и имеют однотипную конструкцию (рис. 132).

Кривошипно-шатунный механизм воспринимает давление газов и преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Он состоит из цилиндра 13, поршня 16, поршневого пальца 15, шатуна 17, коленчатого вала 19 и маховика 18. Сверху цилиндр закрыт головкой 12.

Механизм газораспределения предназначен для своевременного открытия и закрытия впускных и выпускных отверстий, распределения воздуха или горючей смеси по цилиндрам и удаления из них отработанных газов. Он состоит из распределительного вала 2, шестерён 1 привода распределительного вала, впускного 11 и выпускного 8 клапанов, толкателя 3, пружины 4 клапанов.

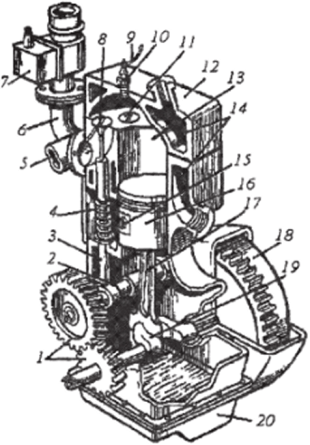

Рис. 132. Общее устройство двигателя:

• 1 — шестерня привода распределительного вала; 2 — распределительный вал; 3 — толкатель; 4 — пружина; 5 — выпускная труба; 6 — впускная труба; 7 — карбюратор; 8 — выпускной клапан; 9 — провод к свече зажигания;
• 10 — свеча зажигания; 11 — впускной клапан; 12 — головка цилиндра; 13 — цилиндр; 14 — рубашка охлаждения; 15 — поршневой палец; 16 — поршень; 17 — шатун; 18 — маховик; 19 — коленчатый вал; 20 — поддон

Регулятор скорости (или просто регулятор) изменяет количество подаваемого топлива или горючей смеси путём регулирования частоты вращения коленчатого вала на различных режимах работы двигателя.

Система охлаждения отводит тепло от нагретых деталей двигателя. Она бывает жидкостная и воздушная. В жидкостную (водяную) систему охлаждения входят водяной насос, вентилятор, рубашка охлаждения, радиатор и термостат. В двигателях с воздушным охлаждением цилиндры и головка блока имеют охлаждающие ребра.

Смазочная система служит для непрерывной подачи масла к трущимся деталям двигателя для уменьшения трения, охлаждения, защиты от коррозии и вымывания продуктов изнашивания. Она включает масляный бак, масляный насос, фильтры для очистки масла, радиатор, маслопроводы.

Система пуска предназначена для запуска двигателя. В дизельном двигателе к ней относится пусковой карбюраторный двигатель с механизмами передачи, декомпрессионный механизм, система подогрева жидкости и воздуха. В настоящее время все большее распространение получил запуск двигателя с помощью электростартера.

Система зажигания служит для воспламенения горючей смеси от электрической искры. В систему зажигания пусковых карбюраторных двигателей входят магнето, свеча зажигания, провода. В дизельных двигателях системы зажигания нет.

Для того, чтобы понять принцип работы ГРМ, нужно иметь некоторые представления о самом двигателе и его строении. Давайте разберемся со всем более подробно:

Для того, чтобы понять принцип работы ГРМ, нужно иметь некоторые представления о самом двигателе и его строении. Давайте разберемся со всем более подробно:

Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.

Принцип работы двигателя внутреннего сгорания

Первый такт — такт впуска

Второй такт — такт сжатия

Третий такт — рабочий ход

Четвертый такт — такт выпуска

Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.

После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.

Газораспределительный механизм

Принцип работы ГРМ

Устройство КШМ

Поршень

В целом, поршень, гильза цилиндров и шатун формируют цилиндр или цилиндропоршневую группу кривошипно-шатунного механизма. Современные двигатели могут иметь до 16 и более цилиндров.
