Основная цель этой статьи — рассказать о воздушном или газовом компрессоре и различных типах воздушных компрессоров. Компрессоры необходимы практически во всех отраслях промышленности.
Что такое компрессор?
Машина с механическим приводом, которая повышает давление жидкости путем уменьшения ее объема, называется компрессором. Если в качестве рабочей жидкости в компрессоре используется газ, он называется газовым компрессором. Если же в качестве рабочей жидкости в компрессоре используется воздух, то он называется воздушным компрессором. Естественно, в компрессоре сжатый воздушный газ повышает температуру.
Воздушный компрессор — это также особый вид машин, которые работают с помощью сжатого воздуха и используются в различных отраслях промышленности. Воздушный компрессор получил всемирное признание после его открытия в 1875 году.
С помощью воздушных компрессоров люди могли экономить свое время и деньги практически в любой работе. Было даже обнаружено, что эти устройства оказали большое влияние на жизнь людей. Люди, которые смогли сократить объем работы, получили много работы, и это привело к значительному повышению производительности труда людей и уровня их работоспособности. Это основная причина, по которой спрос на компрессоры резко возрос.
Работа компрессора похожа на работу насоса. Но их работа немного отличается. Но и насос, и компрессор — механические устройства, повышающие давление жидкости.

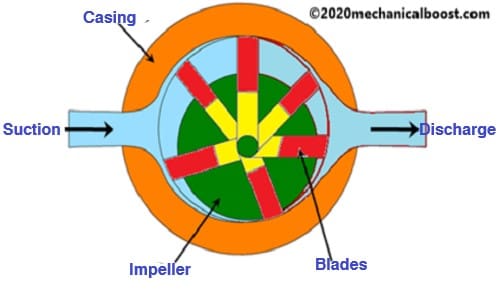

Как работает компрессор?
Основной принцип работы газового или воздушного компрессора можно легко понять. По сути, он работает за счет изменения объема газа или воздуха. Для повышения давления рабочей жидкости используется поршень или диффузор.
Когда рабочая жидкость попадает в диффузор, он преобразует скорость жидкости в энергию давления. Таким образом, компрессор сжимает газ или воздух. После процесса сжатия сжатый воздух попадает в резервуар для хранения. Многие отрасли промышленности использовали компрессоры для увеличения производства, что привело к развитию многих новых отраслей. В настоящее время многие компании производят и поставляют воздушные компрессоры в различные отрасли промышленности. Изначально для производства этих машин использовалось дерево, но сейчас для их изготовления используется множество современных технологий и материалов.
Многие страны используют воздушные компрессоры в своих интересах. Они используют эти машины для экономии своего драгоценного времени, энергии и денег.
Виды воздушных компрессоров
Ниже подробно описаны наиболее известные типы воздушных компрессоров.
- Компрессоры с принудительным перемещением
- Динамические компрессоры
Эти два типа далее делятся на более различные типы, которые приведены ниже.
1) Воздушный компрессор объемного типа
Это самый известный тип воздушных компрессоров. Функция объемного компрессора проста.
Эти компрессоры уменьшают объем камеры сжатия путем введения воздуха в камеру сжатия через всасывающий воздух. Он сжимает воздух до тех пор, пока давление воздуха не достигнет требуемого уровня. Затем сжатый воздух выдувается из клапана под номинальным давлением для обеспечения воздушного потока.
Другое определение компрессора PD — компрессор, который работает путем всасывания определенного количества газа или воздуха на входе в компрессор, а затем принудительно выпускает его на выходе из компрессора, называется компрессором с принудительным вытеснением (PD).
Компрессоры с принудительным вытеснением имеют следующие типы:
1.1) Рециркуляционные компрессоры
В этих типах воздушных компрессоров используется поршень или плунжер, который толкает коленчатый вал. Этот поршень или плунжер движется с постоянной скоростью, втягивая воздух, а затем сжимая его. Как правило, один привод поршня всасывает воздух в цилиндр, а другой — сжимает его.
Малые поршневые компрессоры имеют мощность от 5 до 30 лошадиных сил, которые в основном применяются в автомобилях и обычно используются для прерывистой работы.
Большие поршневые компрессоры имеют мощность более 1000 лошадиных сил и обычно используются в нефтяной и крупной промышленности. В крупной промышленности они используются на таких предприятиях, как химические заводы, промышленность, нефтеперерабатывающие заводы, переработка и доставка природного газа.
Преимущества и недостатки поршневых компрессоров:
1.2) Ротационные винтовые компрессоры
Это наиболее распространенные типы воздушных компрессоров, используемых в настоящее время. В роторно-винтовом компрессоре воздух всасывается в компрессор, закрывает отверстия и сжимает воздух с помощью двух роторов, которые непрерывно вращаются и проходят через полость. С каждым оборотом давление воздуха постепенно увеличивается, пока не достигнет желаемого давления.
Классификация винтовых компрессоров зависит от типа редуктора, способа охлаждения и ступени. Воздушные компрессоры этого типа обычно производятся в сухом виде, с водяным и масляным заполнением.
Эффективность ротационного компрессора очень зависит от осушителя воздуха. Винтовые компрессоры имеют мало компонентов, высокую эффективность, большую производительность, простую структуру, скачки напряжения, низкую вибрацию и могут работать на низкой скорости для регулировки мощности.
1.3) Ионный воздушный компрессор
Ионные компрессоры также называют ионными жидкостными поршневыми насосами. Это водородный компрессор на основе жидкого ионного поршня, а не металлического поршня, как в металлических мембранно-поршневых компрессорах.
- Он не требует уплотнения и подшипников
- Он имеет длительный срок службы
- Этот тип снижает потребление энергии
- Он требует низкого технического обслуживания
1.4) Ротационные лопастные компрессоры
Ротационный воздушный компрессор — еще один известный компрессор. В этом компрессоре для сжатия воздуха используются два асимметричных ротора (также известных как спиральные винты).
Роторно-лопастной газовый компрессор состоит из ротора с большим количеством лопастей или лопаток. Эти лопасти закрепляются в радиальном пазу ротора — ротор закреплен в корпусе с более круглой или сложной структурой.
Когда ротор вращается, лопасти перемещаются внутрь и наружу паза и соприкасаются с корпусом снаружи стенки. Таким образом, лопасти ротора создают серию максимизирующих и минимизирующих объемов. Этот компрессор является самой старой технологией компрессоров.
Они используются для таких целей, как накачка шин в шиномонтажных и колесных мастерских, химчистка, насосы для краски и т.д.
1.5) Компрессор с вращающимся поршнем
Вращающийся поршень этого типа воздушного компрессора действует как разделитель между ротором и лопастями. Этот поршень толкает газ к неподвижным лопастям. Два таких компрессора могут крепиться на одном валу для снижения шума и вибрации и увеличения производительности. Беспружинный вариант известен как качающийся компрессор.
Этот газовый компрессор более эффективен, чем поршневой, поскольку между поршнем и корпусом компрессора теряется меньше пространства.
При заданной производительности объем компрессора с катящимся поршнем уменьшается на 40-50%, а вес увеличивается. У него меньше вибраций, меньше деталей. Он более надежен по сравнению с поршневым компрессором.
1.6) Спиральный компрессор
Спиральные компрессоры также называют спиральными вакуумными насосами или спиральными насосами. В этих типах воздушных компрессоров используются две смещенные спиральные лопасти для сжатия или перекачки различных жидкостей, таких как воздух, газы и жидкости. Форма лопасти может быть смешанной кривой или архимедовой спиралью.
Эти типы компрессоров работают бесперебойно при более низком пределе производительности, чем другие типы компрессоров. Они более тихие и надежные.
Обычно одна спираль закручена, а другая эксцентрична и не вращается, накачивая, захватывая или выдавливая карманы имеющегося воздуха между спиралями.
Они используются в таких областях, как жилые помещения, кондиционеры, морские контейнеры, фруктовые и пищевые холодильники, вакуумные насосы, грузовой транспорт и т.д.
1.7) Мембранный компрессор
Этот тип воздушного компрессора является разновидностью консервативного поршневого компрессора. В этих компрессорах сжатие газа или воздуха происходит при движении гибкой мембраны, а не всасывающего компонента.
Движение мембраны вперед и назад осуществляется с помощью коленчатого вала и шатунного механизма. Когда возникает необходимость в сжатии газа, тогда с газом соприкасается только коробка компрессора и мембрана. Степень изгиба и материал мембраны влияют на срок службы устройства.
Компрессоры с силиконовой или резиновой мембраной могут выдерживать очень большую глубину прогиба. Тем не менее, из-за низкой прочности эти компрессоры ограничивают их применение в системах низкого давления и требуют замены, если пластик становится хрупким. Такие компрессоры используются во многих областях, например, для производства сжатого природного газа (CNG) и водорода.
Типы динамических воздушных компрессоров
Ниже приведены типы динамических компрессоров.
2.1) Центробежные компрессоры
Центробежный компрессор относится к наиболее известным типам воздушных компрессоров. В нем используется вращающееся рабочее колесо или диск в корпусе, который толкает газ или воздух к лопастям рабочего колеса. Лопасти крыльчатки повышают скорость газа. Диффузор преобразует энергию скорости газа в давление. После этого газ перемещается в нужное место.
Эти компрессоры в основном используются для постоянного, стационарного применения в таких отраслях, как нефтехимические заводы, заводы природного газа, химические заводы и заводы по переработке нефти. Их применение варьируется от 100 л.с. до тысяч л.с. С помощью различных модернизаций можно достичь высокого давления на выходе, превышающего 6,9 МПа (1 000 фунтов на кв. дюйм).
Эти виды воздушных компрессоров наиболее широко используются в системах кондиционирования воздуха, системах HVAC и больших холодильных установках.

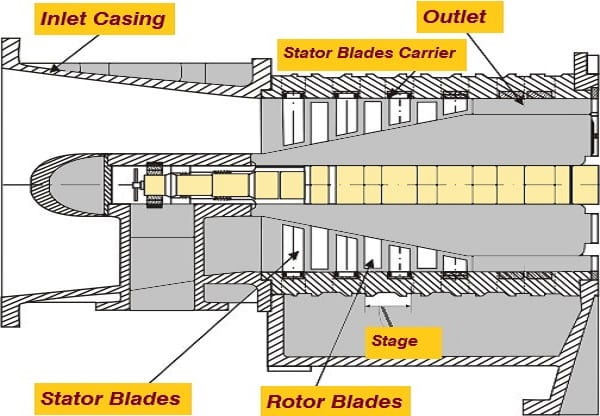

2.2) Осевые воздушные компрессоры
Осевой компрессор — это тип динамического компрессора. Это очень известные типы воздушных компрессоров — они используются, когда необходимы компактные конструкции или высокая скорость потока. Осевой компрессор использует серию веерообразных воздушных лопастей для постепенного сжатия жидкости.
В этом типе крылья располагаются попарно, одно в неподвижном ряду, а другое — во вращающемся. Вращающаяся воздушная лопасть, также известная как ротор, ускоряет жидкость. Неподвижные лопасти (также называемые лопатками или статорами) замедляют и перенаправляют направление потока жидкости, организуя лопасти ротора для следующего шага.
Эти типы компрессоров требуют большого количества компонентов. Для их изготовления требуется высококачественный материал. Поэтому осевые компрессоры являются экспансивными. Эти типы компрессоров используют на АГНКС и во всех газовых турбинах.
Как использовать воздушный компрессор?
Оператору воздушных компрессоров необходимы базовые навыки и подготовка для работы с ними. Сначала прочитайте инструкцию по эксплуатации и составьте список технического обслуживания в соответствии с указаниями производителя. Затем составьте схему использования воздушного компрессора и эксплуатируйте его в соответствии с ней.
- Обеспечьте безопасную эксплуатацию
- Закрепите незакрепленные детали
- Надевайте СИЗ
- Проверьте уровень масла в топливном насосе
- Подключите пневматические инструменты
- Удалите влагу из воздушного резервуара
- Проверьте уровень масла в резервуаре
- Заполнить воздушный резервуар
- Отрегулируйте обратный клапан
- Обеспечьте дополнительные проверки
1) Обеспечьте безопасную эксплуатацию
Очень важно не погружать электрические компоненты воздушного компрессора в воду и держать их подальше от воды. Это может привести к поражению электрическим током.
Как правило, оператор держит электрический выпускной клапан подальше от влажных поверхностей. Если задействованы пневматические воздушные компрессоры, то замена масла и заправка топливом могут вызвать проблемы с безопасностью. Кроме того, используйте машину, пока она остывает.
Кроме того, не пренебрегайте включением компрессоров в электрическую розетку, оснащенную громоотводом. Огнетушитель также должен быть размещен в важном месте рядом с оборудованием.
Давление на входе не должно превышать 90 PSI, если только внутреннее давление компрессоров не высокое. Так как более высокое давление воздуха может повлиять на работу пневматических инструментов. Поэтому очень важно понимать потребности в воздухе систем распределения воздуха, осушителей, инструментов и другого оборудования.
2) Подтяните ослабленные детали
Проверьте и затяните ослабленные детали в фитингах и соединителях, так как они могут ослабнуть из-за вибрации системы сжатия. Как правило, вибрация ослабляет гайки, винты и болты. Поэтому осмотрите эти детали и затяните их, если они ослабли.
3) Носите СИЗ (средства индивидуальной защиты)
Перед работой с воздушным компрессором всегда надевайте средства индивидуальной защиты (СИЗ). Перед работой с оборудованием оператор должен обуться, надеть защитные очки, каску и перчатки.
В случае несчастного случая на рабочем месте СИЗ могут уберечь работника от тяжелых травм. Надлежащие СИЗ также снижают риск нанесения ущерба окружающей среде.
4) Проверьте уровень масла в насосе воздушного компрессора
Очень важно проверять уровень масла в компрессорах с масляной смазкой перед их эксплуатацией. Это поможет вам предотвратить повреждение оборудования.
В отличие от этого, если у вас безмасляный воздушный компрессор, вам не нужно проводить регулярную проверку смазки. Убедитесь, что питание выключено, прежде чем вынимать пробку масляного фильтра.
5) Подключение пневматических инструментов
При использовании быстроразъемного аксессуара потяните и отпустите пружинный хомут и надежно подсоедините его к компрессору.
Убедитесь, что пневматические инструменты правильно подключены к воздушному шлангу компрессора. Убедитесь, что из впускного клапана пневматического инструмента не должно быть утечки воздуха.
6) Слейте влагу из воздушных резервуаров
Когда резервуар увлажняется из атмосферы, сжатие удерживает пары. Такая ситуация часто возникает с воздушными компрессорами во влажную погоду. Поэтому для нормальной работы оборудования необходимо сливать влагу из воздушного резервуара.
После завершения работы оператор может отпереть дренажный клапан под воздушным резервуаром, чтобы слить увлажненный воздух. Необходимо регулярно сбрасывать давление воздуха в резервуаре перед сливом воды.
7) Проверьте уровень масла
Проверяйте и заменяйте смазочное масло компрессора после каждого использования. Поскольку масло очень важно для поршня вашего оборудования. Это масло помогает поршню двигаться вперед и назад.
Если вы не смазываете поршень должным образом, то он может повредиться. Производитель также рекомендует оператору заправлять насос для смазки маслом в течение 500-1000 часов работы.
8) Заполните воздушный резервуар
Почти все компрессоры имеют дренажный клапан для выпуска воздуха или газа. Поэтому убедитесь в наличии сливного клапана у вашего воздушного компрессора. Если он также имеет дренажный клапан, перед заполнением воздушного резервуара отключите его гаечным ключом. После закрытия включите питание. Вместо того чтобы сразу использовать компрессор, дайте насосу поработать несколько минут.
Проверьте манометр давления воздуха и убедитесь, что компрессор автоматически отключится, когда давление воздуха достигнет 115 PSI. Предельное рабочее давление может колебаться в зависимости от модели воздушного компрессора. Максимальное давление для некоторых изделий DEWALT составляет 150 PSI.
9) Регулируйте клапан управления воздухом
Вы можете использовать пневматическую силу пневмоинструмента, чтобы настроить регулятор воздушного клапана в соответствии с вашими требованиями. Как правило, при повороте регулирующего воздушного клапана по часовой стрелке давление воздуха увеличивается. В основном, этот клапан управления используется для остановки, уменьшения или увеличения давления воздуха или газа.
Следуйте инструкциям производителя в руководстве к изделию, чтобы понять, в каком направлении регулирующий клапан будет увеличивать давление воздуха. Кроме того, внимательное отношение к манометру может обеспечить правильное давление воздуха для инструмента.
10) Обеспечьте больше проверок
Сепараторные элементы компрессоров могут регулировать чрезмерное потребление масла. Поэтому оператор должен постоянно контролировать работу воздушного или газового компрессора. Кроме того, сепараторный элемент должен меняться после того, как машина проработает примерно 1 000 часов.
Как отремонтировать воздушный компрессор?
- Во-первых, найдите положение клапана на компрессоре. Обычно этот клапан располагается под реле давления. Найдя этот компонент, вы сможете определить тип разгрузочного клапана, который может быть использован для его замены.
- После нахождения неисправного клапана и заказа запасной детали следующим шагом будет ремонт компрессора.
- В целях безопасности перед началом ремонта необходимо полностью отключить устройство.
- Затем ослабьте сливной клапан под резервуаром компрессора. Когда сливной клапан будет отпущен, воздушный компрессор разгерметизируется, и его можно будет легко отремонтировать.
- Как только воздушный компрессор будет выключен и безопасно декомпрессирован, можно приступать к процессу замены. После декомпрессии отсоедините все кабели, связанные со старым клапаном. После этого можно установить новый клапан «разгрузки». При установке нового клапана плотно зафиксируйте его на своем месте.
- После завершения процедуры установки включите оборудование, чтобы проверить ремонт компрессора и проверить работу клапана.
Ремонт утечки воздушного компрессора:
- Для подтверждения утечки сделайте раствор мыльной воды и полейте им фитинги. Если из фитинга выходят пузырьки, это означает, что фитинг негерметичен.
- Выключите воздушный компрессор
- Сбросьте давление в воздушном баллоне
- Промажьте фитинг, из которого выходили пузырьки.
- Возьмите тефлоновую сантехническую ленту и обмотайте ею протекающий фитинг.
- После этого включите оборудование и проверьте его работу.
Применение компрессора
- Используется на заводах по производству природного газа для целей переработки газа.
- Используется на нефтеперерабатывающих заводах.
- Нефтяные заводы.
- Воздушный компрессор используется в холодильниках для отвода тепла из циклов хладагента.
- Используется в газовых турбинах.
- В реактивных двигателях также есть компрессоры.
- Они используются в водолазных баллонах для сжатия и подачи газа для дыхания.
- Компрессоры чаще всего используются в тепловых насосах и кондиционерах.
- Они используются в подводных лодках.
- Компрессоры используются на нефтеперерабатывающих заводах.
- Они используются в паровых турбинах.
Что такое свободная подача воздуха в воздушном компрессоре?
Свободная подача воздуха — это объем воздуха, который компрессор всасывает из атмосферы, сжимает и выбрасывает в ресивер, резервуары, трубы или воздушный дом.
Понятие свободной подачи воздуха часто используется для сравнения производительности компрессора по жидкостям.
Например, если вы хотите рассчитать производительность нескольких компрессоров, вам необходимо сравнить подачу жидкости на одном уровне (т.е. при одинаковых условиях (давление и температура)). Таким образом, свободная подача воздуха — это количество воздуха, подаваемого на выходе, но при условиях на входе.
Чтобы сравнить несколько компрессоров, можно использовать NPT в качестве входного условия и рассчитать подачу свободного воздуха для каждого компрессора при этих условиях. Эти компрессоры имеют большую свободную подачу воздуха и, следовательно, будут иметь максимальную производительность по жидкости.
V1 — это свободная подача воздуха компрессора.
Почему в холодильном цикле используется компрессор?
Все практические энергопотребляющие или энергопроизводящие устройства работают по циклу. Холодильный цикл состоит из 4 процессов (добавление тепла, отвод тепла, сжатие и расширение). После объединения этих процессов мы получаем непрерывную работу (в данном случае охлаждение). Поэтому компрессор является необходимым оборудованием для холодильных установок и кондиционеров.
Основная задача компрессора заключается в повышении температуры и давления хладагентов в холодильном цикле. В холодильном цикле у компрессора есть две задачи, которые приведены ниже:
- Первая цель — повысить давление и температуру хладагентов, чтобы обеспечить поток хладагентов в системе. Потому что без разницы давления хладагент не может течь в системе. Он преобразует влажный или сухой насыщенный пар во влажный, сухой насыщенный или перегретый пар.
- Вторая задача компрессора заключается в том, что он помогает отводить тепло, полученное в испарителе, в атмосферу. Поскольку при более низкой температуре тепло не может быть отведено в атмосферу. Теперь, когда давление и температура хладагента повышаются до значения, превышающего атмосферную температуру, происходит передача тепла от хладагента в атмосферу.
Таким образом, высвобождается тепло, полученное в испарителе, а также тепло, полученное в компрессоре. Поэтому в холодильной технике мы используем компрессор.
Мы также можем заменить компрессор другим устройством в некоторых специальных типах установок, например, в пароабсорбционной холодильной системе (VARS). Но эти типы систем не очень широко используются на практике.
В чем разница между насосом и компрессором?
Раздел часто задаваемых вопросов
Для чего используется компрессор?
Компрессор используется для перемещения воздуха или газа из одного места в другое путем повышения давления воздуха или газа в процессе сжатия. Компрессоры используются в различных областях, таких как холодильные установки, производство удобрений, пищевая промышленность, подводные лодки и т.д.
Какие бывают типы компрессоров?
- Плунжерные компрессоры
- Пластинчато-роторные компрессоры
- Спиральные компрессоры
- Поршневые компрессоры
Каково определение компрессора?
Компрессор — это машина, которая используется для перемещения жидкостей из одного места в другое путем повышения их давления.
Какие компрессоры используются в кондиционерах?
Поршневой компрессор — это самый известный тип компрессора, который используется в кондиционерах. Поршень внутри компрессора переменного тока движется вперед и назад, всасывая и сжимая воздух.
Какова функция компрессора в звуке?
В звуковой системе компрессор используется для уменьшения динамического диапазона путем сжатия звука.
В этой статье я подробно рассказываю о воздушном компрессоре и его различных типах. Поэтому я стараюсь изо всех сил объяснить эту тему. Если вам нужны какие-либо разъяснения, пожалуйста, сообщите мне об этом в разделе комментариев. Я постараюсь сделать все возможное, чтобы дать вам правильный ответ.
