Асинхронный генератор принцип работы и устройство

Синхронные генераторы отличаются более высоким качеством электричества, а также способны переносить 3-кратные мгновенные перегрузки. В профессиональных и стационарных электростанциях устанавливаются только синхронные генераторы.»

Бытовая генераторная установка состоит из силового агрегата — двигателя, и узла, который преобразует крутящий момент в электричество — генератора.

В бытовых электростанциях, как правило, используются двигатели внутреннего сгорания. Дизельные либо бензиновые. Я бы не стал выделять отдельным классом бытовые газовые электростанции, т.к. по своей сущности, их двигатель представляет собой не что иное как доработанный бензиновый (аналогично переделке в автомобильных двигателях).

Как известно генераторы бываю синхронными и асинхронными. Какие из них лучше или хуже, чем? В описании продаваемой продукции торгующих организаций интернета излагается следующее:

«Асинхронные дешевле, но, к сожалению, говорить о приемлемом качестве электричества в данном случае нельзя. К тому же при подключении такой нагрузки, как электродвигатель (холодильник, насос, электроинструмент) в момент запуска потребляет кратковременно 1,5-3 кратную мощность, поэтому нужно делать соответственный запас по мощности выбираемой генераторной установки. Асинхронный генератор не переносит пиковых перегрузок.

Синхронные генераторы отличаются более высоким качеством электричества, а также способны переносить 3-кратные мгновенные перегрузки. В профессиональных и стационарных электростанциях устанавливаются только синхронные генераторы.»

Или еще: «Синхронные генераторы — менее точны, но, тем не менее, они пригодны для аварийного электропитания офисов, холодильных установок, оборудования загородных домов, дач, строительных объектов. Такие электрогенераторы без проблем справляются с энергоснабжением электроинструментов и электродвигателей с реактивной нагрузкой до 65% от своего номинала.

Асинхронные генераторы обеспечивают поддержание напряжения в сети с высокой точностью, поэтому позволяют подключать к ним аппаратуру, чувствительную к перепадам напряжения (например, медицинское оборудование, другие электронные устройства). Подобные генераторы позволяют подключать к ним электроинструменты и электродвигатели с реактивной мощностью до 30% от номинала.»

Если Вы внимательно прочитали этот текст, то наверное обратили внимание, что информация указанная в нем строго противоречива. Вы можете сами в этом убедиться, набрав в поисковой системе Яндекс, запрос: » познаем электростанции » или » отличие генераторов «. В рамках данной статьи не хочется заниматься рекламой или наоборот, выбор должен оставаться за потребителем, поэтому:

Более подробно с расчётом скольжения и частоты можно ознакомиться в статье: асинхронные генераторы. Частота.

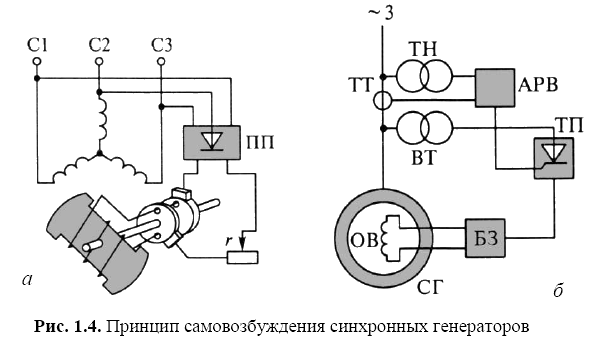

Способы возбуждения синхронных генераторов

В синхронных генераторах, в этом числе гидрогенераторах, получил распространение принцип самовозбуждения (рис. 1.4, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупроводниковый преобразователь ПП преобразуется в энергию постоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счёт остаточного магнетизма машины.

Синхронные генераторы составляют основу электроэнергетики, так как практически вся электроэнергия во всём мире вырабатывается посредством синхронных турбо- или гидрогенераторов.
Так же синхронные генераторы находят широкое применение в составе стационарных и передвижных электроустановок или станций в комплекте с дизельными и бензиновыми двигателями.

Процесс состоит из трех этапов:

Во время вращения лопаток ротора на токопроводящей части его начинает появляться электрический ток. Образующееся магнитное поле, наводит на обмотки статора два типа переменного напряжения – однофазное и трехфазное.

Регулировка параметров вырабатываемой энергии осуществляется изменением нагрузки на статоре. Регулятор в схеме отсутствует, т.к. конструктивно устройство не может быть оборудовано данным узлом: отсутствует электрическая связь между ротором и статором.

В каких случаях необходимо применение асинхронных устройств:

• тяжелые условия работы оборудования – запыленность;
• нет особых требований к качеству преобразованной энергии (величины частоты и напряжения);
• нет возможности установки синхронной машины;
• ограниченный бюджет объекта;
• существует вероятность перегрузок в переходном процессе работы.

Асинхронные устройства не терпят частых перегрузок во время работы. При работе с завышенной мощностью срабатывает защита. Повторный запуск устройств оказывает негативное влияние на экономический эффект установки.

Т.к. отсутствует регулятор параметров, необходимо подключение измерительных приборов.

Для корректной работы системы и исключения преждевременных ремонтов, необходимо произвести расчет мощности генератора, исходя из предполагаемой нагрузки объекта.

Принцип работы в двухфазном режиме асинхронного генератора применяется для случаев, которые не требуют генерации трехфазного напряжения.

Преимущества:

• малая рабочая емкость;
• низкие нагрузки в режиме холостого хода, и как следствие, экономия первичного энергоносителя (ресурс, который приводит в действие ротор).

Недостатки:

• отсутствует регулятор напряжения тока.

I .Асинхронный генератор – асинхронный двигатель, работающий в режиме торможения. В этом случае ротор вращается в одном направлении с магнитным полем стартера, но с опережением.

Синхронные и асинхронные генераторы. Отличия и особенности

Эта статья будет посвящена такому вопросу как «различия между синхронными и асинхронными генераторами». Казалось бы вопрос довольно простой и не требует детального разбирательства, можно открыть учебник физики и все прочесть, да и в интернете должно быть много информации. Все верно, но учебник физики есть не у всякого, а в интернете слишком много противоречивой информации.

Различные сайты размещают у себя противоречивые определения одного и того же.

В этой статье мы дадим точное, максимально полное и понятное описание.

Про то, что такое электростанция, генератор и двигатель Вы уже прочти или же можете прочесть в статье на нашем сайте, которая так и называется: «Что такое генератор/электростанция».

Первое определение синхронного генератора будет техническим, а второе более практическим. Первое поможет понять устройство и принцип его работы, а второе применить знания и точнее определиться с типом генератора, который Вам необходим.

Синхронный генератор

I . Синхронный генератор – механизм, работающий в режиме генерации энергии, в котором частота вращения магнитного поля стартора [1] равна частоте вращения ротора [2] . Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку стартера, наводит в ней ЭДС [3] .

В синхронном генераторе ротор выполнен в виде постоянного магнита или электромагнита. Число полюсов ротора может быть два, четыре и т.д., но ОБЯЗАТЕЛЬНО кратно двум. В бытовых электростанция чаще всего применяют ротор с двумя полюсами. Именно этим объясняется частота вращения двигателя электростанции – 3000 об/мин [4] .

II . Синхронный генератор – тип генератора, который способен кратковременно выдавать ток в 3-4 раза выше номинального. Также синхронные генераторы оптимальны для подключения оборудования с высокими стартовыми токами. Это электродвигатели, насосы, компрессоры, дисковые пилы и прочий электроинструмент. Для подключения сварочных аппаратов тоже желательно использовать электростанции с синхронными генераторами.

Асинхронный генератор

I .Асинхронный генератор – асинхронный двигатель, работающий в режиме торможения. В этом случае ротор вращается в одном направлении с магнитным полем стартера, но с опережением.

Генераторы асинхронного типа имеют малую чувствительность к короткому замыканию и высокую степень защиты от внешних воздействий. О классах защиты мы поговорим немного позднее. Цена генераторов такого типа ниже, что является еще одним плюсом.

Асинхронные генераторы менее распространены из-за ряда недостатков: такой генератор потребляет намагничивающий ток значительной силы, поэтому для его работы требуются конденсаторы; ненадежность работы в экстремальных условиях; зависимость напряжения и частоты тока от устойчивости работы двигателя.

II . Асинхронный генератор – генератор, который можно использовать только с приборами не имеющими высоких стартовых токов и устойчивыми к незначительным перепадам напряжения. Такие генераторы стоят дешевле чем синхронные и имеют более высокий класс защиты от внешних условий.

Классы защиты генераторов

Этот параметр обозначается буквами ( IP ) и двумя цифрами, которые и несут смысловую нагрузку. Разберемся поподробнее.

• 0-защита отсутствует
• 1-защита от предметов > 50 мм
• 2-защита от предметов > 12 мм
• 3-защита от предметов > 2.5 мм
• 4-защита от предметов > 1 мм
• 5-защита от пыли

Вторая цифра означает:

• 0-защита отсутствует
• 1-защита от вертикально падающих капель воды
• 2-защита от капель воды, падающих под углом 15 градусов к вертикали
• 3-защита от брызг воды, падающих под углом 60 градусов к вертикали
• 4-защита от водяной пыли, распыленной со всех сторон
• 5-защита от струй воды со всех сторон

Надеемся, что после прочтения этой статьи Вам станет немного проще выбрать генератор, который подойдет Вам больше всего.

Специалисты интернет магазина

генераторов и электростанций «Мега-ватт»

[1] Статор (англ. stator, от лат. sto — стою) электромашины, неподвижная часть электрической машины, выполняющая функции магнитопровода и несущей конструкции. Стартор состоит из сердечника и станины.

[2] Ротор в технике [от лат. roto — вращаю (сь)], 1) вращаюшаяся часть двигателей и рабочих машин, на которой расположены органы, получающие энергию от рабочего тела

[3] Электродвижущая сила (ЭДС) — физическая величина, характеризующая работу сторонних (непотенциальных) сил в источниках постоянного или переменного тока. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль контура.

ЭДС можно выразить через напряжённость электрического поля сторонних сил (Eex). В замкнутом контуре (L) тогда ЭДС будет равна:

, где dl — элемент длины контура.

ЭДС, так же как и напряжение, измеряется в вольтах.

[4] При вращении ротора его магнитное поле наводит в трёхфазной обмотке статора переменную эдс, частота которой f = р . п, где р и n — соответственно число пар полюсов и частота вращения ротора. Быстроходные С. г. (турбогенераторы) имеют малое число пар полюсов (р = 1, 2), а в тихоходных (гидрогенераторах) р достигает нескольких десятков. Величина эдс регулируется изменением тока в обмотке ротора.

[5] Щеточный узел требует замены или ремонта.

Несмотря на простоту обслуживания, малую чувствительность к короткому замыканию и невысокую стоимость, асинхронные генераторы применяются достаточно редко, так как имеются ряд недостатков:

Устройство генераторов

Как известно генераторы бываю синхронными и асинхронными.

Асинхронные дешевле, но, к сожалению, говорить о приемлемом качестве электричества в данном случае нельзя. К тому же при подключении такой нагрузки, как электродвигатель (холодильник, насос, электроинструмент) в момент запуска потребляет кратковременно 1,5-3 кратную мощность, поэтому нужно делать соответственный запас по мощности выбираемой генераторной установки. Асинхронный генератор не переносит пиковых перегрузок.

Устройство синхронных генераторов отличается более высоким качеством электричества, а также способны переносить 3-кратные мгновенные перегрузки. В профессиональных и стационарных электростанциях устанавливаются только синхронные генераторы.

Синхронные генераторы — менее точны, но, тем не менее, они пригодны для аварийного электропитания офисов, холодильных установок, оборудования загородных домов, дач, строительных объектов. Такие электрогенераторы без проблем справляются с энергоснабжением электроинструментов и электродвигателей с реактивной нагрузкой до 65% от своего номинала.

Асинхронные генераторы обеспечивают поддержание напряжения в сети с высокой точностью, поэтому позволяют подключать к ним аппаратуру, чувствительную к перепадам напряжения (например, медицинское оборудование, другие электронные устройства). Подобные генераторы позволяют подключать к ним электроинструменты и электродвигатели с реактивной мощностью до 30% от номинала.

Принцип работы генератора

Отличия между синхронными и асинхронными генераторами

Синхронный генератор — это синхронная машина, работающая в режиме генератора в которой частота вращения магнитного поля статора равна частоте вращения ротора. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку статора, наводит в ней ЭДС.

В синхронном генераторе ротор выполнен виде постоянного магнита или электромагнита. Число полюсов ротора может быть два, четыре и т.д., но кратно двум. В бытовых электростанциях используется, как правило, ротор с двумя полюсами, чем и обусловлена частота вращения двигателя электростанции 3000 об/мин.

Ротор, при запуске электростанции, создает слабое магнитное поле, но с увеличением оборотов, увеличивается и ЭДС в обмотке возбуждения. Напряжение с этой обмотки через блок автоматической регулировки (AVR) поступает на ротор, контролируя выходное напряжение за счет изменения магнитного поля.

Например, подключенная индуктивная нагрузка размагничивает генератор и снижает напряжение, а при подключении емкостной нагрузки происходит подмагничивание генератора и повышение напряжения. Это называется «реакцией якоря».

Для обеспечения стабильности выходного напряжения необходимо изменять магнитное поле ротора путем регулирования тока в его обмотке, что и обеспечивается блоком AVR.

Преимуществом устройства генераторов является высокая стабильность выходного напряжения, а недостатком — возможность перегрузки по току, так как при завышенной нагрузке, регулятор может чрезмерно повысить ток в обмотке ротора. Еще к недостаткам синхронного генератора можно отнести наличие щеточного узла, который рано или поздно придется обслуживать.

Благодаря такому способу регулировки, вне зависимости от изменения тока нагрузки и оборотов двигателя электростанции стабильность выходного напряжения генератора остается очень высокой, примерно ±1%.

Асинхронный генератор — асинхронная машина (двигатель) работающая в режиме торможения, ротор которой вращается с опережением, но в том же направлении что и магнитное поле статора.

Несмотря на простоту обслуживания, малую чувствительность к короткому замыканию и невысокую стоимость, асинхронные генераторы применяются достаточно редко, так как имеются ряд недостатков:

Подробно о разновидностях электростанций можно прочитать в статье виды генераторов.

Если у Вас все еще остались вопросы по устройству и принципу работы генераторов , то позвоните в отдел продаж по телефону: 8 (800) 302-15-41 — наши специалисты обязательно Вам помогут!

Синхронные трехфазные генераторы могут использоваться в качестве электромоторов с мощностью более 50 кВт. В этом режиме ротор соединяют с источником постоянного тока, а статор подключают к трехфазному кабелю.

Принцип работы синхронного электрогенератора

Основные этапы:

Трехфазный синхронный генератор может работать в режиме генератора или в режиме двигателя. В первом случае в СГ входящей является механическая энергия, а выходящей – электрическая. Во втором случае – входящей является электрическая энергия, а выходящей – механическая.

Разновидности синхронных генераторов

Конкретная область применения определяет, какой вид синхронного генератора купить.

Производители предлагают электрогенераторы:

Области применения синхронных трехфазных генераторов переменного тока

Важная особенность синхронного генератора – возможность синхронизации с другими подобными электрическими машинами. Это свойство позволяет использовать эти машины в промышленной энергетике и при повышении нагрузок в час пик подключать резервные агрегаты.

Трехфазные генераторы применяют на:

• тепловозах с выпрямлением переменного тока полупроводниковыми элементами и других транспортных системах;
• мощных гидро-, тепловых электростанциях, атомных станциях, передвижных электростанциях;
• гибридных автомобилях с целью совмещения тяги ДВС и мощности тяговых электродвигателей.

Синхронные трехфазные генераторы могут использоваться в качестве электромоторов с мощностью более 50 кВт. В этом режиме ротор соединяют с источником постоянного тока, а статор подключают к трехфазному кабелю.

В каких случаях необходимо купить и использовать синхронный генератор?

Синхронный генератор переменного тока выбирают в следующих случаях:

• Если предъявляются высокие требования к постоянству параметров напряжения и частоты тока.
• При высокой вероятности перегрузок в переходном режиме потребителей с реактивной мощностью.
• При вероятности перегрузок в рабочем режиме, когда к генератору подключаются потребители как с активной, так и с реактивной мощностью.

Преимущества использования синхронных генераторов

Плюсы трехфазных синхронных генераторов:

Современные электрические генераторы изготавливаются в соответствии с требованиями мировых стандартов качества и безопасности.

При вращении ротора синхронного генератора (СГ) линии его магнитного поля пересекают обмотку статора. Магнитное поле ротора создается независимым возбудителем, в качестве которого может служить аккумулятор или дополнительный генератор постоянного тока с напряжением обычно не выше 150 В, а также ртутные, полупроводниковые (селеновые или германиевые) или механические выпрямители.

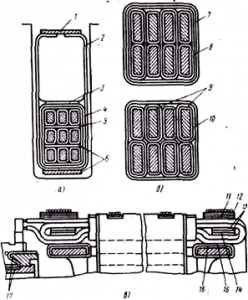

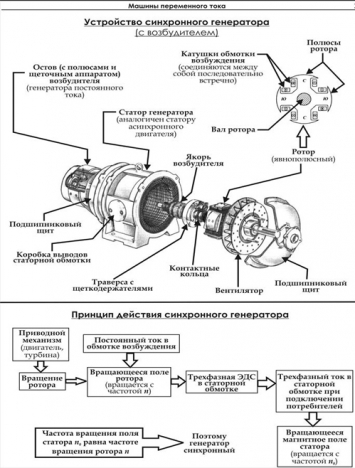

Устройство синхронного генератора

Статор СГ по устройству схож с устройством статора асинхронного двигателя. Сердечник статора, в пазах которого размещается обмотка, собран из спрессованных в виде пакета пластин электротехнической стали толщиной 1-2 мм, разделенных изолирующей пленкой лака толщиной 0,08-0,1 мм.

Синхронный генератор может вырабатывать переменный ток однофазный или, чаще всего, трехфазный. К обмотке статора подключается нагрузка.

Конструктивно полюсы статора могут быть выступающими (как в тихоходных СГ со скоростью вращения не выше 1000 об/мин, вращаемых гидротурбинами), либо же не выражаться явно (как в скоростных машинах).

Синхронный генератор обратим – он может не только вырабатывать переменный ток (режим генератора), но и совершать механическую работу (режим двигателя).

Для охлаждения ротора в конструкции СГ предусмотрены крыльчатки на общем с ротором валу. Прежде чем поступить в СГ для охлаждения обмоток, воздух пропускается через фильтр, если же система охлаждения замкнута, он дополнительно охлаждается в теплообменнике. В качестве охлаждающего агента, помимо воздуха, применяется и водород ввиду своей легкости.

Концы обмоток СГ выводятся на контактную колодку, что позволяет соединить обмотки трехфазного СГ по схеме звезды или треугольника.

При необходимости получения синусоидального напряжения на выходе к форме явно выраженных полюсных наконечников предъявляются определенные требования, либо необходимо (при неявно выраженных полюсах) расположить витки роторной обмотки по особому закону.

Для массивного стального ротора с тонким экраном из меди, а также для массивного стального зубчатого ротора с торцовыми медными конца­ми АГ устойчиво возбуждается при расчетном значении емкости. Асин­хронная машина с гладкими роторами из меди или алюминия возбуждает­ся без каких-либо дополнительных воздействий извне.

Принцип работы асинхронного электрического генератора

Способы регулирования напряжения автономного асинхронного генератора. Самовозбуждение асинхронного электрического генератора

Для массивного стального ротора с тонким экраном из меди, а также для массивного стального зубчатого ротора с торцовыми медными конца­ми АГ устойчиво возбуждается при расчетном значении емкости. Асин­хронная машина с гладкими роторами из меди или алюминия возбуждает­ся без каких-либо дополнительных воздействий извне.

Описание процесса самовозбуждения на принципе остаточной намагниченности магнитной цепи.

Современные работы по са­мовозбуждению АГ с помощью статических конденсаторов по­строены на трех подходах. Один из них базируется на принципе остаточной намагниченности маг­нитной цепи машины, начальная ЭДС от которой затем усиливает­ся емкостным током в статоре . Рассмотрим этот подход.

Автономная работа асинхронного генератора в режиме самовозбуждения от потока остаточного намагничивания возмож­на, если к выводам обмотки статора подключить конденсаторы, необходи­мые как источник реактивной мощности от для возбуждения магнитного поля асинхронного электрогенератора, а при его работе на активно-индуктивную нагрузку эти конденсаторы должны служить источником реактивной мощности 0_Н и для нагруз­ки.

Для борьбы с указанными недостатками современные модели оснащаются регуляторами напряжения и стартовыми усилителями. К сожалению, от этого добавляются не только плюсы, но и новые минусы: усложняется конструкция генератора и, как следствие, снижается надежность (чем проще — тем надежнее). А ведь именно простота и надежность являются главными преимуществами асинхронных генераторов.

Достоинства синхронных бензогенераторов

К плюсам синхронных источников питания относятся стабильность выходного напряжения и высокая устойчивость к пиковым перегрузкам. Последнее особенно актуально в том случае, если планируется подключение потребителей электроэнергии, обладающих реактивной нагрузкой: они имеют высокие пусковые токи, и в момент запуска необходимая мощность может превышать номинальную в 1,5-7 раз.

Такие генераторы способны выдерживать трехкратные перегрузки, что позволяет выбрать модель с меньшей мощностью (без учета пусковых перегрузок приборов с реактивной нагрузкой) для обслуживания всех планируемых потребителей электроэнергии. Минусом является относительная сложность обслуживания: в них имеется щеточный узел, который периодически требует внимания специалиста.

Во время перегрузок щетки узла нагреваются и, как следствие, постепенно выгорают — их приходится регулярно либо очищать, либо менять. Еще один недостаток таких устройств — цена: они дорогие.

В подавляющем своем большинстве современные генераторы — это синхронные генераторы переменного тока. У них на статоре располагается якорная обмотка, от которой и отводится генерируемая электрическая энергия. На роторе располагается обмотка возбуждения, на которую через пару контактных колец подается постоянный ток, чтобы получить вращающееся магнитное поле от вращающегося ротора.

Электрическим генератором называется машина или установка, предназначенная для преобразования энергии неэлектрической — в электрическую: механической — в электрическую, химической — в электрическую, тепловой — в электрическую и т. д. Сегодня в основном, произнося слово «генератор», мы имеем ввиду преобразователь механической энергии — в электрическую.

Это может быть дизельный или бензиновый переносной генератор, генератор атомной электростанции, автомобильный генератор, самодельный генератор из асинхронного электродвигателя, или тихоходный генератор для маломощного ветряка. В конце статьи мы рассмотрим в качестве примера два наиболее распространенных генератора, но сначала поговорим о принципах их работы.

Так или иначе, с физической точки зрения принцип работы каждого из механических генераторов — один и тот же: явление электромагнитной индукции, когда при пересечении линиями магнитного поля проводника — в этом проводнике возникает ЭДС индукции. Источниками силы, приводящей к взаимному перемещению проводника и магнитного поля, могут быть различные процессы, однако в результате от генератора всегда нужно получить ЭДС и ток для питания нагрузки.

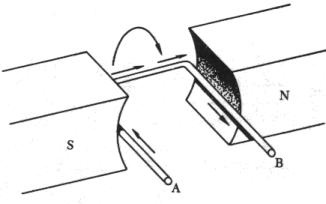

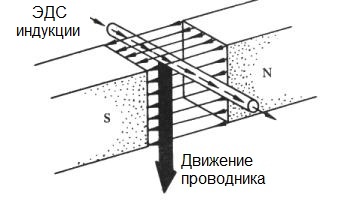

Принцип работы электрического генератора — Закон Фарадея

Принцип работы электрического генератора был открыт в далеком 1831 году английским физиком Майклом Фарадеем. Позже этот принцип назвали законом Фарадея. Он заключается в том, что при пересечении проводником перпендикулярно магнитного поля, на концах этого проводника возникает разность потенциалов.

Первый генератор был построен самим Фарадеем согласно открытому им принципу, это был «диск Фарадея» — униполярный генератор, в котором медный диск вращался между полюсами подковообразного магнита. Устройство давало значительный ток при незначительном напряжении.

Позже было установлено, что отдельные изолированные проводники в генераторах проявляют себя гораздо эффективнее с практической точки зрения, чем сплошной проводящий диск. И в современных генераторах применяются теперь именно проволочные обмотки статора (в простейшем демонстрационном случае — виток из проволоки).

Генератор переменного тока

В подавляющем своем большинстве современные генераторы — это синхронные генераторы переменного тока. У них на статоре располагается якорная обмотка, от которой и отводится генерируемая электрическая энергия. На роторе располагается обмотка возбуждения, на которую через пару контактных колец подается постоянный ток, чтобы получить вращающееся магнитное поле от вращающегося ротора.

За счет явления электромагнитной индукции, при вращении ротора от внешнего привода (например от ДВС), его магнитный поток пересекает поочередно каждую из фаз обмотки статора, и таким образом наводит в них ЭДС.

Чаще всего фаз три, они смещены физически на якоре друг относительно друга на 120 градусов, так получается трехфазный синусоидальный ток. Фазы можно соединить по схеме «звезда» либо «треугольник», чтобы получить стандартное сетевое напряжение.

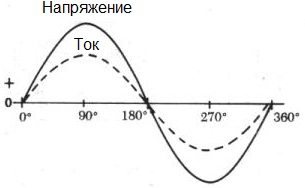

Частота синусоидальной ЭДС f пропорциональна частоте вращения ротора: f = np/60, где — p — число пар магнитных плюсов ротора, n – количество оборотов ротора в минуту. Обычно максимальная скорость вращения ротора — 3000 оборотов в минуту. Если подключить к обмоткам статора такого синхронного генератора трехфазный выпрямитель, то получится генератор постоянного тока (так работают, кстати, все автомобильные генераторы).

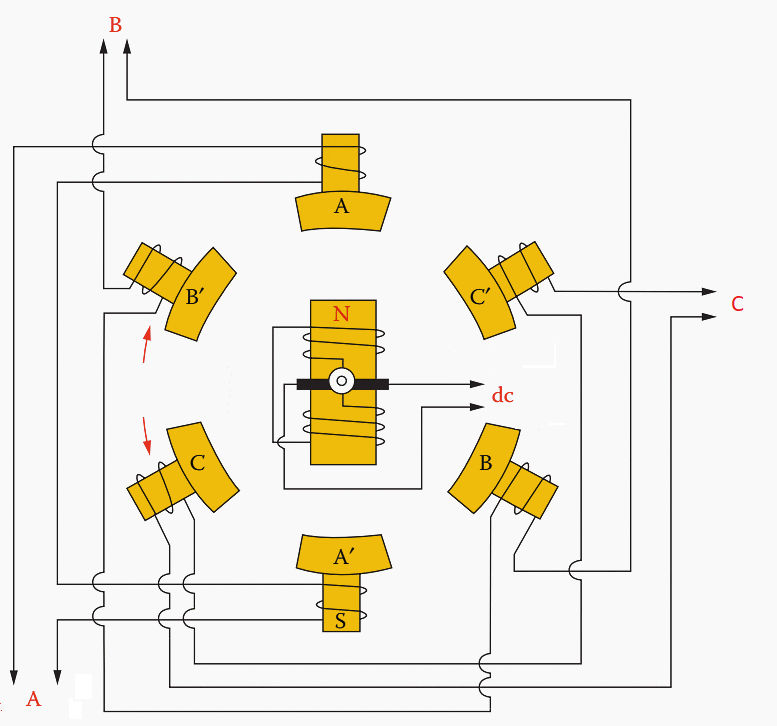

Упрощенная схема трехфазного генератора переменного тока:

Трехмашинный синхронный генератор

Конечно, у классического синхронного генератора есть один серьезный минус — на роторе располагаются контактные кольца и щетки, прилегающие к ним. Щетки искрят и изнашиваются из-за трения и электрической эрозии. Во взрывоопасной среде это не допустимо. Поэтому в авиации и в дизель-генераторах более распространены бесконтактные синхронные генераторы, в частности — трехмашинные.

У трехмашинных устройств в одном корпусе установлены три машины: предвозбудитель, возбудитель и генератор — на общем валу. Предвозбудитель — это синхронный генератор, он возбуждается от постоянных магнитов на валу, генерируемое им напряжение подается на обмотку статора возбудителя.

Статор возбудителя действует на обмотку на роторе, соединенную с закрепленным на ней трехфазным выпрямителем, от которого и питается основная обмотка возбуждения генератора. Генератор генерирует в своем статоре ток.

Газовые, дизельные и бензиновые переносные генераторы

Сегодня очень распространены в домашних хозяйствах дизельные, газовые и бензиновые генераторы, которые в качестве приводных двигателей используют ДВС — двигатель внутреннего сгорания, передающий механическое вращение на ротор генератора.

У генераторов на жидком топливе имеются топливные баки, газовым генераторам — необходимо подавать топливо через трубопровод, чтобы затем газ был подан в карбюратор, где превратится в составную часть топливной смеси.

Во всех случаях топливная смесь сжигается в поршневой системе, приводя во вращение коленвал. Это похоже на работу автомобильного двигателя. Коленвал вращает ротор бесконтактного синхронного генератора (альтернатора).

Лучшие инверторные генераторы домашних электростанций имеют встроенный аккумулятор для компенсации перепадов и систему двойного преобразования, у таких устройств переменное напряжение получается более стабилизированным.

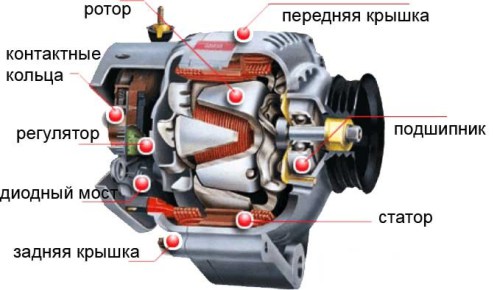

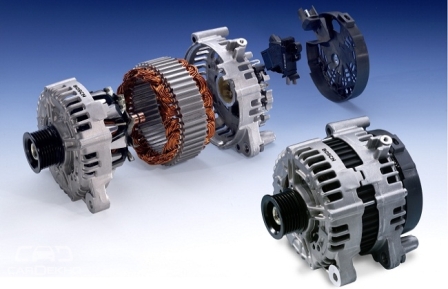

Автомобильные генераторы

Еще один пример генератора переменного тока — самый распространенный в мире вид генератора — автомобильный генератор. Данный генератор традиционно содержит обмотку возбуждения с контактными кольцами на роторе и трехфазную обмотку статора с выпрямителем.

Встроенный электронный регулятор удерживает напряжение в допустимых для автомобильного аккумулятора пределах. Автомобильный генератор — высокооборотный генератор, его обороты могут достигать 9000 в минуту.

Хотя изначально ток получается переменным (полюсные наконечники ротора поочередно и в разной полярности пересекают своими магнитными потоками три фазы обмотки статора), затем он выпрямляется диодами и превращается в постоянный, пригодный для зарядки аккумулятора.

Необычные конструкции электрических генераторов:

Синхронные генераторы подходят для индуктивных потребителей электричества, обладающих высокими
значениями токов при пуске. Такие устройства способны выдерживать кратковременные перегрузки без
каких-либо отрицательных последствий.

Сегодня тематика электроснабжения интересна многим пользователям. Пытаясь разобраться в особенностях
современных систем электроснабжения, человек сталкивается с вопросом – как работает и устроен
генератор тока. В действительности, в этом устройстве нет ничего чрезвычайно сложного и в его
особенностях может разобраться любой желающий.

КОНСТРУКТИВНЫЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ ГЕНЕРАТОРОВ ТОКА

Генератором тока называют устройство, преобразующее механическую энергию в электричество.
Современные генераторы способны вырабатывать как переменный, так и постоянный электрический ток.
Самым простым примером использования генераторов являются автомобили. До середины прошлого столетия
в автотранспорте устанавливали генераторы постоянного тока, которые впоследствии были заменены
компактными, функциональными и современными генераторами переменного тока с полупроводниковыми
диодами.

ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА

Трехфазные генераторы отлично подходят для выработки мощного переменного тока с минимальными
затратами. Работа таких устройств основана на использовании одного магнита, который вращается
относительно нескольких обмоток. Стандартные трехфазные генераторы обладают тремя катушками,
расположенными на одинаковом расстоянии от оси магнита. В этом случае каждая катушка генератора
будет вырабатывать электрический переменный ток при прохождении рядом с полюсом магнита.

СИНХРОННЫЕ И АСИНХРОННЫЕ ГЕНЕРАТОРЫ ТОКА

По принципу работы все генераторы электрического тока разделяются на синхронные и асинхронные.

Синхронные генераторы подходят для индуктивных потребителей электричества, обладающих высокими
значениями токов при пуске. Такие устройства способны выдерживать кратковременные перегрузки без
каких-либо отрицательных последствий.

УСТРОЙСТВО ТРЕХФАЗНОГО АВТОМОБИЛЬНОГО ГЕНЕРАТОРА

Статор включает в себя три медные обмотки, соединенные в треугольник между собой. К точкам
соединения обмоток подключается выпрямительный мост, включающий в себя 6 полупроводниковых диодов,
преобразующих электрический ток из переменного в постоянный.
