Плунжерный насос принцип работы

При перемещении плунжера вправо (по схеме), объем рабочей камеры будет увеличиваться, давление в ней начнет падать, под действием внешнего давления напорный обратный клапан 3 закроется, а всасывающий 5 — откроется. Жидкость, из-за создавшегося в рабочей камере разряжения, начнет поступать от источника 9 в полость насоса через линию всасывания 6.

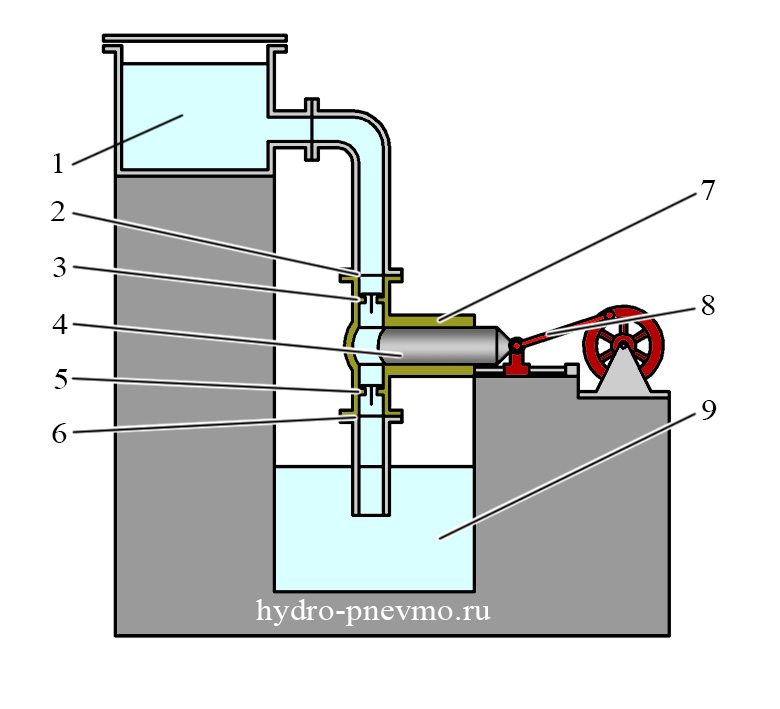

Устройство плунжерного насоса показано на рисунке.

Цилиндрический плунжер 4 установлен в камере 7. Криптоновый-шатунный механизм 8 приводит плунжер в движение.

При перемещении плунжера вправо (по схеме), объем рабочей камеры будет увеличиваться, давление в ней начнет падать, под действием внешнего давления напорный обратный клапан 3 закроется, а всасывающий 5 — откроется. Жидкость, из-за создавшегося в рабочей камере разряжения, начнет поступать от источника 9 в полость насоса через линию всасывания 6.

При перемещении плунжера влево, объем рабочей камеры будет уменьшаться, давление в ней начнет возрастать. По действием этого давления напорный клапан откроется, а всасывающий — закроется. Жидкость из рабочей камеры будет вытесняться в напорную линию 2 и поступает к потребителю 1.

После достижения поршнем крайнего положения цикл повторится.

В чем отличие плунжерных насосов от поршневых

По принципу работы и гидравлическим характеристикам плунжерные машины схожи с поршневыми насосами. Различие заключается в конструкции рабочих органов, в отличие от поршня, плунжер движется не касаясь стенок рабочей камеры, герметичность камеры обеспечивается неподвижным уплотняющим сальником, расположенным в корпусе насоса.

Достоинства плунжерных насосов

По сравнению с поршневым насосом плунжерный обладает следующими преимуществами:

• Обработка наружной поверхности плунжера технологически проще, чем обработка внутренней поверхности гильзы.
• Замена наружного неподвижного уплотнения осуществляется легче, чем подвижного поршневого.

Расчет подачи плунжерного насоса

Идеальная подача плунжерного насоса определяется объемом вытеснителя, частотой вращения приводного вала.

• где V — эффективный объем плунжера;
• S — площадь поперечного сечения плунжера;
• h — ход плунжера;
• n — частота вращения

Для расчета реальной подачи необхоимо учесть объемный КПД насоса:

Если в насосе несколько качающих узлов, то рассчитанную подачу необходимо умножить на количество узлов.

Конструкция поршневых насосов состоит из следующих основных элементов:

Конструкция поршневых насосов состоит из следующих основных элементов:

• корпус рабочей камеры;
• клапаны всасывания и нагнетания;
• плунжер;
• шток;
• электродвигатель;
• уплотнительные элементы.

Принцип действия оборудования основан на возвратно-поступательном движении плунжера внутри корпуса рабочей камеры. В результате в ней создаются попеременно стадии разрежения и нагнетания. В первом случае происходит процесс всасывания жидкости в камеру из подающего шланга. Во втором – насос создает давление среды для напорной линии. Регулировка данных процессов осуществляется с помощью клапанов, которые периодически открывают и закрывают всасывающий и нагнетательный трубопроводы.

В качестве привода насосов данного типа обычно применяется «коробка передач» — механическое устройство, которые преобразуют вращение вала электродвигателя в возвратно-поступательное движение плунжера. Чаще всего для этого выбирают различные модификации кривошипно-шатунных механизмов.

Одной из особенностей оборудования плунжерного типа является пульсация при работе, возникающая из-за скачкообразного движения жидкости. Для решения данной проблемы, обычно применяют гасители (демпферы) пульсаций, которые устанавливаются на линии сброса реагента.

3. Уплотнения в плунжерном насосе находятся на внутренней поверхности цилиндра, что даёт возможность увеличить их ширину и количество. Данный факт, опять же, влияет на рабочее давление.

Дополнительные возможности

В поршневых насосах поршневой шатун, как правило, жёстко закреплён на эксцентрике привода, и регулирование объёма подачи жидкости возможно единственным методом – уменьшением или увеличением количества возвратно-поступательных движений поршня, то есть – управлением частотой вращения ведущего вала. Такая регулировка в большинстве случаев затруднительна и особой точностью не отличается.

В некоторых моделях плунжерных насосов толкатель плунжера к эксцентрику не привязан; его обратный ход обеспечивается воздействием мощной пружины. Таким образом, появляется возможность оперативной регулировки длины хода плунжера – то есть, фактически, ограничения размера рабочей камеры. В результате, объём подачи контролируется с процентной точностью, что позволяет использовать такие модели в качестве промышленных плунжерных насосов-дозаторов.

Напоследок следует упомянуть, что существуют модели с несколькими одновременно работающими парами цилиндр-плунжер, так сказать, «многоствольные» варианты. На данном сайте представлены исключительно одноцилиндровые насосы, но с предусмотренной регулировкой подачи и в крайне широком ассортименте – с несколькими вариантами исполнения головки и/или плунжера по материалу, с различными показателями частот редуктора, мощности привода и, соответственно, с различным противодавлением и производительностью.

С подробными техническими характеристиками, особенностями и параметрами конкретных моделей и прочими данными можно ознакомиться в специализированных разделах сайта.

• водный;
• кислотный;
• и др.

Поршневые насосы и аксиально плунжерные насосы довольно схожи, но в их конструкции все-таки присутствуют небольшие различия. В первую очередь, это касается формы поршня, во-вторых, его расположения. Плунжер не касается стенок рабочей кабины, чего нельзя сказать о поршне в других моделях. Плунжерные агрегаты вполне возможно эксплуатировать в полевых условиях, это стало реально благодаря их размерам. Такие насосы высокого давления для воды гораздо популярнее чем остальные.

Аксиально плунжерные насосы и электронасосы используют повсеместно. Они эффективно работают в любом производстве и в быту. Производители постоянно улучшают качество за счет модернизации технологии, применения новшеств и изготовления экономичных моделей.

В отличие от поршневого насоса, в плунжерном насосе поршень не доходит до стенки цилиндра. Поршневой шток служит поршнем. Он ходит в цилиндре без всяких уплотнений. Насос работает по принципу вытеснения.

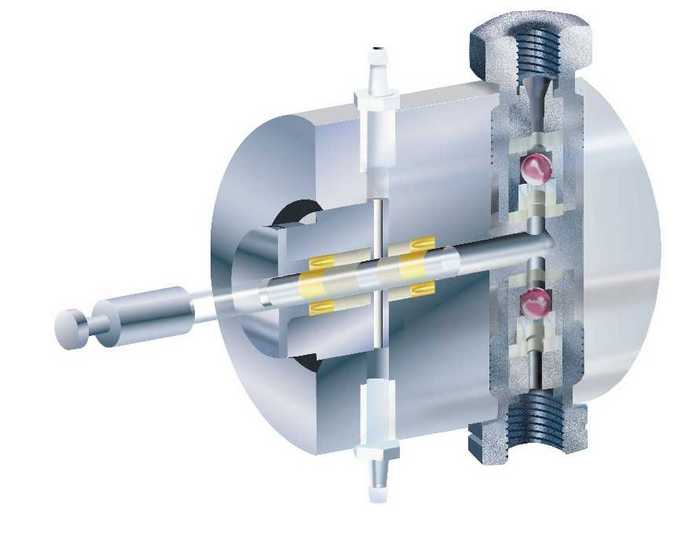

Плунжерный насос – это поршневой насос в особом исполнении. Понятие «плунжер» заимствовано из английского языка и обозначает поршневой шток или вытеснитель.

В отличие от поршневого насоса, в плунжерном насосе поршень не доходит до стенки цилиндра. Поршневой шток служит поршнем. Он ходит в цилиндре без всяких уплотнений. Насос работает по принципу вытеснения.

Карданный вал или муфта сцепления – для ДВС.

Аксиальный плунжерный насос

Схема аксиально-плунжерного насоса

Надо отметить, что аксиальный плунжерный насос часто называют аксиально-поршневым. Два этих термина описывают один и тот же механизм. Аксиальный указывает на то, что цилиндры расположены вдоль оси бока цилиндров.

Упорный диск — 1 вращается на оси — 2, которая находится под углом к оси блока цилиндров. Сферическая головка шатуна — 3 соединена с упорным диском. Когда диск вращается, шатуны — 4, следуя за головкой — 3, выдвигают и задвигают поршня (плунжеры) — 6, что приводит к всасыванию и нагнетанию воды через отверстия золотника распределителя — 7. Количество поршней бывает от 5 до 9.

У некоторых насосов угол γ можно менять произвольно. Соответственно меняется производительность насоса. Чем он больше, тем больше производительность. Угол оси упорного круга к оси блока не может быть больше 45 градусов.

На схеме показан насос у которого ведущий вал вращает упорный диск. Блок цилиндров неподвижен. Также применяют аксиально-плунжерные насосы, у которых крутиться блок цилиндров, а упорных диск неподвижен.

Принцип работы любого агрегата плунжерного типа (например, насоса Hawk) основан на том, что все движущиеся механизмы не соприкасаются с внутренней плоскостью рабочей камеры. Неважно, ручной или автоматический дозатор используется, принцип работы выглядит следующим образом:

Принцип работы

Главная рабочая деталь плунжерного насоса – это металлический стержень, совершающий возвратно-поступательные движения. В качестве движущей силы плунжера выступает электропривод. Поскольку он является ведущий рабочей деталью, к его механической прочности предъявляются высокие требования.

Принцип работы любого агрегата плунжерного типа (например, насоса Hawk) основан на том, что все движущиеся механизмы не соприкасаются с внутренней плоскостью рабочей камеры. Неважно, ручной или автоматический дозатор используется, принцип работы выглядит следующим образом:

1. Когда плунжер осуществляет движение вправо, происходит снижение давления в рабочей камере. При этом параметры всасываемости устройства остаются на прежнем высоком уровне.
2. Во время такого движения механизма происходит перемещение рабочей среды в рабочую камеру.
3. Во время движения плунжера в обратную сторону происходит обратный процесс, и жидкость вытесняется из камеры.

Также равномерную подачу жидкости обеспечивает дифференциальный плунжерный насос, в котором обе полости цилиндра являются рабочими. Однако такой дозатор имеет только два клапана: нагнетательный и всасывающий. Именно поэтому подобный ручной или автоматический дозатор за один оборот коленчатого вала обеспечивает один цикл всасывания жидкости и два цикла выталкивания. В этом случае подача воды будет такой же, как у агрегатов одностороннего действия, но равномерность подачи повысится.

Недостатки плунжерных насосов – это весьма спорный вопрос, так как их практически нет. Если брать во внимание видимые недостатки, то в данной системе он только один, и это излишняя пульсация. Этот недостаток впоследствии ведет к тому, что поток подачи давления не всегда работает регулярно, из-за чего время от времени показатели производительности могут меняться, что является явным недостатком данной системы.

В плане внешнего вида такие насосы не особо отличаются от тех, о которых мы говорили ранее. Что касается внутренних составляющих, то в этом плане отличия есть, причем весьма солидные. Главное отличие плунжерных вакуумных насосов – это область их предназначения. Плунжерные вакуумные насосы чаще всего применяются в установках высокого и сверхвысокого вакуума. Что касается обычных насосов, то они чаще всего предназначены для работы в условиях среднего вакуума.

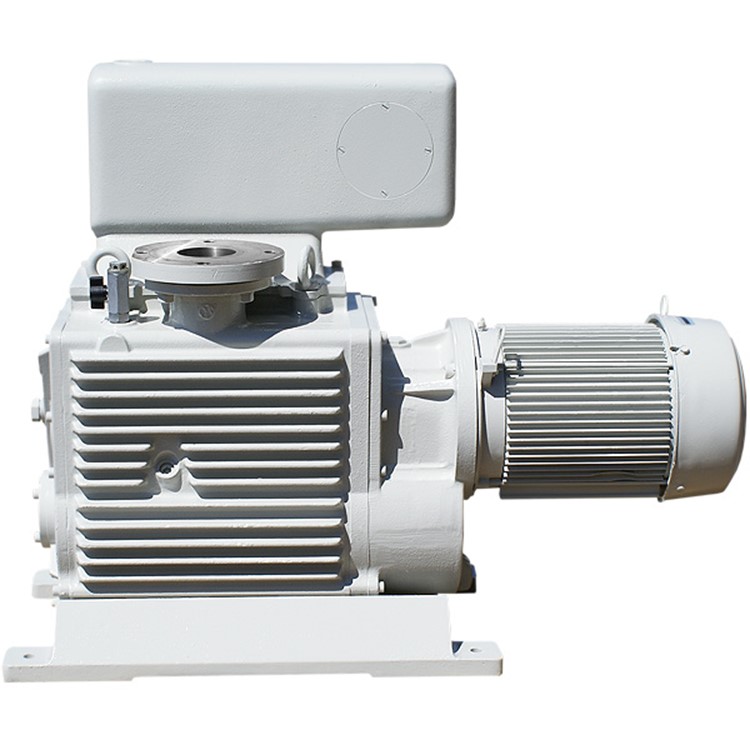

Одним из самых надежных представителей по производству вакуумных плунжерных насосов, является компания Osaka Vacum. Компания уже давным-давно успела доказать, что изготавливает исключительно качественную продукцию, которую можно применять в самых разных отраслях, в каждой из которых, показатели производительности будут на одинаково высоком уровне. Категории плунжерных насосов

• P-WS – Плунжерные насосы с установленной термосепарацией

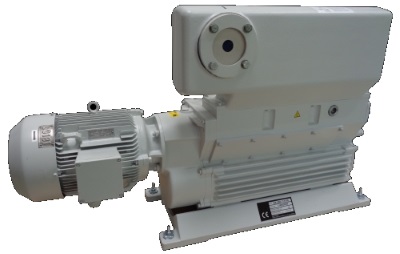

• PL – Масляные плунжерные вакуумные насосы
• PE – Плунжерные вакуумные насосы для выполнения наиболее тяжелых задач.

Каждый из насосов интересен по-своему и отличается как своими преимуществами, так и определенными недостатками, без которых также не обошлось.

По устройству и принципу действия аппараты аналогичны поршневым нагнетателям, но вместо рабочего поршня оснащены плунжером и функционируют в условиях высокого давления. Устройства поддерживают варианты одно- и двухступенчатой модификации.

Плунжерный насос принцип работы и действия

Плунжерный насос принцип работы и действия

Плунжерные насосы по принципу действия делятся на:

1. Вакуумные аппараты для организации трудоемких процессов (маркировка PE);
2. Масляные вакуумные приборы (маркировка PL);
3. Установки с термосепарацией (маркировка P-WS).

Модели с присутствием масляного уплотнения отличаются повышенным эксплуатационным ресурсом до 15 000 рабочих часов.

Конструкция насоса несложная и не требует больших усилий при эксплуатации, что также является явным достоинством.

Плунжерный насос высокого давления

Принцип действия насоса высокого давления основан на увеличении хода плунжера, что, соответственно, увеличивает не только производительность, но и получаемое давление. Длина хода увеличивается за счет двухстороннего всасывания или наличия нескольких плунжеров.

Двухстороннее действие обозначает, что процесс откачивания происходит с двух сторон цилиндра, внутри которого двигается шток (плунжер). Перемещаясь вправо, шток создает давление для всасывания с левой стороны и нагнетает среду, выталкивая ее из рабочей камеры, справа. При движении влево процессы происходят в обратном порядке. Таким образом, объем перекачиваемой жидкости или создаваемое давление газа на выходе увеличивается в два раза. Тот же принцип действия имеют поршневые двухсторонние насосы.

Насосы высокого давления промышленного значения могут создавать давление до 3,5 мбар при мощности около 800 кВт.

По числу поршней выделяют насосы с одним, двумя и более поршнями. Кроме того, согласно показателю величины подачи различают насосы с большими поршнями (диаметром более 150 мм), средними (диаметром от 50 до 150 мм) и малыми поршнями (диаметр менее 50 мм). В соответствии с тем, насколько быстроходен рабочий орган, выделяют три типа насосов: тихоходные поршневые насосы (от 40 до 80 двойных ходов в минуту), поршневые насосы средней быстроходности (50-80) и быстроходные поршневые насосы (150-350).

Пример наших технических предложений/разработок на поршневые насосы

Поршневой насос для непрерывной работы

Предлагаемый насос является поршневым насосом, предназначенным для непрерывной работы, которые позволяют использовать его в широком диапазоне для различных применений.

Характеристики, достоинства и преимущества

1. Чешуйчатая микроструктура графитовой поверхности чугунной рамы силовой части насоса обеспечивает прочность, устойчивость к истиранию в течение срока эксплуатации и великолепную устойчивость к изнашиванию движущихся поверхностей.

2. Все цилиндры выполнены из кованой углеродистой стали, дуплексной нержавеющей стали или сплава «никеля-алюминия-бронзы», чтобы повысить срок эксплуатации.

3. Особые комплектующие: коленчатый вал, соединительные штоки, крейцкопф и подшипники, имеют больший размер по сравнению со стандартными промышленными комплектующими, что позволяет обеспечить устойчивость к непрерывной эксплуатации при тяжёлых эксплуатационных условиях.

4. Масляный картер спроектирован таким образом, чтобы равномерно смазывать крейцкопф и кривошипные поршневые пальцы во время эксплуатации, чтобы сократить изнашивание и продлить срок эксплуатации. Поставщики насосов часто исключают эту критическую характеристику, чтобы упростить дизайн и сократить стоимость приводной части насоса.

5. Доступны различные виды уплотнений, чтобы обеспечить требования любого типа применения:

а) Стандартное уплотнение, с ручной регулировкой.
б) Опционально: уплотнение с пружинным нажимом, не требует ручной регулировки.
в) Опционально: конструкция с сальниковым уплотнением обеспечивает минимизацию просачивания жидкости или паров в атмосферу для особых жидкостей.

• Нерегулируемое уплотнение в гидравлической части смазывается перекачиваемой жидкостью.
• Смазка приводной части и саленблока осуществляется под давлением.
