Принцип работы батарейки

Оригинал: Microsoft Encarta

Опубликовано 17.10.2013 // 0 Комментарии

Где бы вы ни были и куда бы ни пошли, вы, так или иначе, столкнетесь с батарейками или аккумуляторами. Попробуйте представить мир, в котором бы все электроприборы питались от розеток – никаких телефонов, фонариков, ноутбуков, автомобилей и прочих уже привычных благ цивилизации. Аккумуляторы повсюду: от мобильных телефонов до космических кораблей. О том, как работают эти портативные источники энергии, из чего они сделаны, и какие мифы о них правдивы, а какие – нет, мы попытаемся разобраться в этой статье.

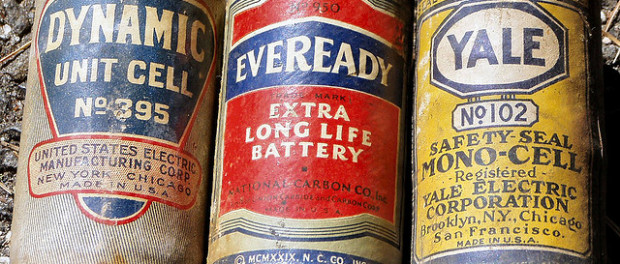

Первые батарейки

Первый в истории стабильный химический источник питания. Автор: dpantalony

Как работают батарейки

Оригинал: Microsoft Encarta

Аккумуляторы

В зависимости от материалов, используемых в качестве анода и катода, выделяют разные типы батареек. Каждый тип отличается производительностью, сроком эксплуатации, ценой и вредностью. К сожалению, не существует идеальных батареек, которые бы удовлетворяли пользователей всеми параметрами. О типах батареек и аккумуляторов, их преимуществах и недостатках читайте далее.

Теперь можно приступить к знакомству с тем, как устроена привычная всем нам батарейка.

Краткое описание

Прежде чем разбираться, из чего состоит батарейка, выясним, что это такое. Батарейка – это наипростейшее устройство для получения электричества, которое представляет собой гальванический элемент. Суть работы элемента составляет метод, основанный на химическом взаимодействии одних веществ с другими.

Изобретателем считается ученый Алессандро Вольта. Но есть данные, которые свидетельствуют о том, что гальванические устройства появились задолго до того, как их разработал физик.

Теперь можно приступить к знакомству с тем, как устроена привычная всем нам батарейка.

• АА- пальчиковая;
• ААА- мизинчиковая;
• АААА;
• С- дюймовочка;
• D- бочка;
• квадратная;
• РР3- крона;
• Источники питания миниатюрных размеров.

Что такое батарейка

Обыкновенная батарейка представляет собой электрический источник питания на основе химических реакций. При взаимодействии двух металлических электродов в жидком или твердом электролите происходит выработка энергии в результате взаимодействия элементов. Первая батарейка была изобретена более 2000 лет тому назад, при реакции меди и железа в уксусе вырабатывалось напряжение 1 В.

Важно! Одиночные гальванические элементы не подлежат восстановлению заряда.

Разновидности

По форме и размерам согласно мировым стандартам элементы питания разделяются на такие виды:

• АА- пальчиковая;
• ААА- мизинчиковая;
• АААА;
• С- дюймовочка;
• D- бочка;
• квадратная;
• РР3- крона;
• Источники питания миниатюрных размеров.

В настоящее время существует большое количество разнообразных источников питания. Между собой они отличаются материалами, применяемыми для изготовления электродов и электролита. Среди многочисленных батареек выделяют несколько основных видов:

• солевые;
• щелочные;
• ртутные;
• серебряные;
• литиевые.

Солевые

Такие гальванические элементы имеют низкую стоимость относительно аналогов, однако имеется один существенный недостаток это низкая внутренняя емкость таких батареек.

Щелочные

Состав батарейки такого вида отличается от своих аналогов применяемым электролитом, в них используется активная щелочь гидроксид калия KOH. Электрод выполнен из двуокиси таких металлов, как цинк и марганец. Нашли широкое применение в современной электронике, на корпусе элементов указывается маркировка «ALKALINE».

Основным плюсом такой батарейки является продолжительный срок службы, в процессе эксплуатации номинальное напряжение понижается с меньшей скоростью. К минусам относят повышенную стоимость.

Серебряные

В качестве электролита применяют КОН, в состав электродов включено серебро. В таких элементах отмечают значительно увеличение срока службы, повышенную энергетическую плотность, постоянное номинальное напряжение, а также полную безвредность. Недостатками являются высокая цена.

Ртутные

Внимание! Ртутные источники питания являются опасными для здоровья человека и окружающей среды.

Литиевые

Данные элементы питания постепенно вытесняют все аналоги. Отрицательные электроды такой батарейки сделаны из лития. В них постоянно совершенствуются основные технические характеристики. К плюсам батареек с литиевым электродом относят увеличение срока хранения, широкий диапазон рабочих температур, повышенная внутренняя емкость. Основным минусом является повышенная стоимость.

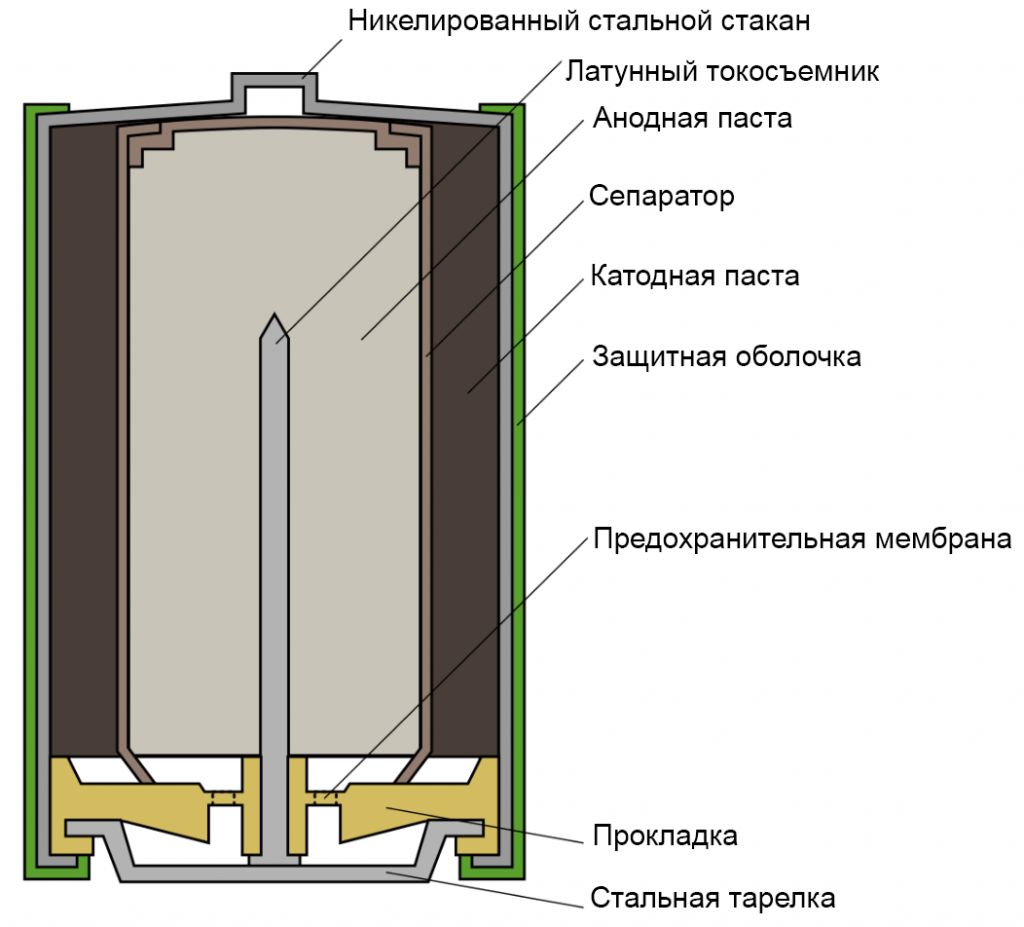

Устройство батарейки

Рассмотрим, как устроена батарейка на примере щелочного элемента в разрезе. В качестве материала для отрицательного электрода применяется цинк, он пропитывается щелочным электролитом. Вывод анода на корпус изготавливается в виде стальной тарелки. Положительный электрод производят из никелированной стали.

Для того, чтобы не возникало коротких замыканий необходимо изолировать оболочку. Специальная прокладка удерживает газы, которые образуются в ходе химических реакций, так как их количество незначительно, камера для сбора выполняется малых размеров. В конструкции присутствует предохранительная мембрана, она защищает батарейку от возникновения короткого замыкания. Мембрана прорывается, и излишний электролит вытекает наружу.

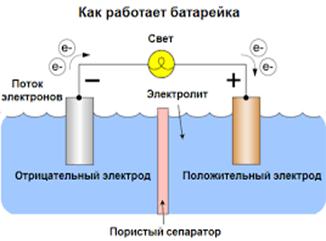

Принцип работы батарейки

Любой химический источник питания имеет в своей конструкции положительно и отрицательно заряженные электроды, а также активный электролит. Заряженные частицы электроны перемещаются от минуса к плюсу при подключении нагрузки. Катод выполняет восстановительную функцию, напитываясь зарядом от анода. Жидкий или твердый электролит выполняет функцию проводника для заряженных частиц.

Интересно знать! В результате химических реакций внутри элемента питания происходит необратимое разрушение металлических элементов питания, батарейка теряет свою емкость.

По химическому составу активного вещества АКБ бывают следующих видов:

Щелочные аккумуляторы и их использование

Аккумуляторы такого типа могут иметь различное наполнение:

• никель + железо;
• никель + кадмий.

Если брать во внимание никель-кадмиевые батареи, то они практически ничем не отличаются от никель-железных автономных источников. Главным отличием считается наличие у них сепараторов, которые находятся между пластинами. Если все части аккумулятора работоспособны, то он будет использоваться достаточно долго. Данные устройства преобразовывают электрическую энергию в химическую. Если на клеммы такого устройства поступает ток, то в результате такого действия может произойти обратный процесс.

Принцип работы свинцово-кислотного аккумулятора

Принцип работы малогабаритных батарей

Правильный подход к выбору аккумуляторной батареи позволит подзаряжать другие устройства, необходимые человеку. Предварительно перед приобретением такого устройства, можно ознакомиться с его параметрами и работоспособностью в Интернете.

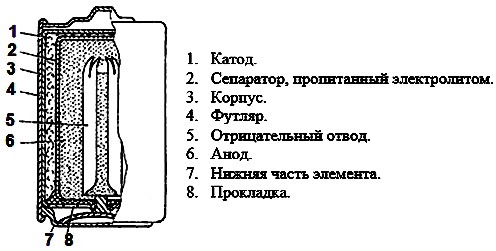

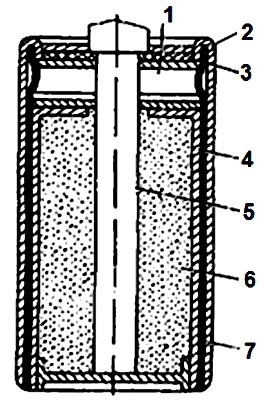

1-катод, 2-сепаратор с электролитом, 3-корпус, 4-футляр, 5-токоотвод, 6-анод, 7-дно, 8-прокладка

Поскольку довелось нам жить в 21 веке, с батарейками мы сталкиваемся ежедневно — в пульте дистанционного управления телевизором, в брелоке протвоугонного устройства, в электронных часах, в детских игрушках и карманных фонариках. Постепенно одноразовые источники питания вытесняются перезаряжаемыми аккумуляторами, но списывать со счетов их пока рано.

В этой статье мы покопаемся во внутренностях самого распространенного типа одноразовых источников питания — щелочных (алкалиновых) марганцево-цинковых батареек. Появились щелочные батарейки где-то в середине прошлого века, и достаточно быстро потеснили использовавшиеся тогда солевые поскольку хотя и были дороже, но при этом обеспечивали отдачу энергии почти на порядок больше.

При реакции анода с щелочью цинковый корпус постепенно в ней растворяется. В начале процесса разряда происходит окисление цинка с образованием цинката ZnO₂ 2 — (или Zn(OH)₄ 2 -). После насыщения раствора электролита цинкатом, начинается вторичный процесс:

Zn + 2OH- в†’ Zn(OH)2 + 2е- (Впоследствии гидроксид цинка разлагается на ZnO и Н2О)

1-катод, 2-сепаратор с электролитом, 3-корпус, 4-футляр, 5-токоотвод, 6-анод, 7-дно, 8-прокладка

Зная принцип работы батарейки, можно понять почему работает шаманский метод продления их службы. Многие знают секрет, что севшую батарейку можно ненадолго привести в чувство, постучав ею о твердую поверхность. При этом гранулы диоксида марганца раскалываются контакт восстанавливается. А есть еще более варварский способ — пробить корпус батарейки гвоздем и погрузить корпус (не полностью) ненадолго в воду. В результате вода несколько разбавит электролит, и ему будет проще проникнуть к гранулам марганца.

Алексей Шестопалов, интернет-проект «Как работают вещи»

Батарейки не могут восстанавливать утраченные свойства, так как в них осуществляется прямое преобразование химической энергии окислителя и восстановителя в электрическую. Химические реагенты при функционировании батарейки постепенно расходуются, а электрический ток уменьшается.

В первых опытах ученых в емкость с кислотой опускали две металлические пластины: медную и цинковую. Пластины соединяли проводником, после чего на медной пластине появлялись газовые пузырьки, а цинковая пластина стала растворяться. Было доказано, что по проводнику проходит электрический ток. Это исследование начинал итальянский ученый Гальвани, от него и получили название гальванические элементы.

После этого ученый Вольта разработал цилиндрическую форму этого элемента в виде вертикального столбика, включающего в себя набор колец меди, цинка и сукна, соединенных друг с другом, и пропитанных кислотой. Разработанный Вольтом вертикальный элемент полуметровой высоты вырабатывал напряжение, которое мог почувствовать человек.

Гальванические элементы — это источники электрической энергии, вырабатывающие электрический ток методом химического взаимодействия двух металлов в электролите. Химическая энергия в гальванических элементах преобразуется в электрический ток.

Виды и особенности устройства

Батарейки широко используются для питания разных электронных устройств, приборов, цифровой техники и делятся на три основных вида:

1. Солевые.
2. Щелочные.
3. Литиевые.

Солевые гальванические элементы

Такие батарейки относятся к марганцево-цинковым элементам питания, и являются наиболее применяемыми в настоящее время.

Достоинствами солевых батареек являются:

• Приемлемые электрические параметры для многих областей использования.
• Удобство применения.
• Малая цена ввиду небольших расходов на изготовление.
• Простая технология изготовления.
• Дешевое и доступное сырье.

Длительное время этот вид батареек является наиболее популярным, благодаря соотношению качества и цены. Однако в последние годы заводы изготовители уменьшают производство солевых гальванических элементов, и даже отказываются от выпуска, так как требования к источникам питания повышаются производителями электронной техники.

Недостатками солевых батареек являются:

• Малый срок хранения, не более 2-х лет.
• Резкое падение свойств при снижении температуры.
• Резкое уменьшение емкости при повышении рабочего тока до эксплуатационных значений современных потребителей.
• Быстрое уменьшение напряжения во время работы.

Солевые гальванические элементы в конце своего разряда могут потечь, что связано с вытеканием электролита из-за увеличения объема положительного электрода, который выдавливает электролит. Активная масса плюсового электрода состоит из диоксида марганца и электролита. Сажа и графит, добавленный в активную смесь, повышают электропроводность активной смеси. Их доля равна от 8 до 20% в зависимости от марки батарейки. Для увеличения срока работы окислителя активную смесь насыщают электролитом.

Щелочные батарейки

Щелочные элементы питания появились в середине прошлого века. В них в качестве окислителя выступает диоксид марганца, а в качестве восстановителя порошковый цинк. Это дает возможность увеличить поверхность. Для предохранения от коррозии раньше применялось амальгамирование. Но после запрета на ртуть используют очищенные цинковые порошки с добавлением других металлов и ингибиторов коррозии.

Активным веществом анода щелочной (алкалиновой) батарейки стал очищенный цинк в виде порошка с добавлением алюминия, индия или свинца. Активная смесь катода включает в себя диоксид марганца, ацетиленовую сажу или графит. Электролит алкалиновых батареек состоит из едкого натра или калия с добавлением оксида цинка.

Порошковый анод позволяет значительно повысить использование активной смеси, в отличие от солевых батареек. Алкалиновые батарейки обладают значительно большей емкостью, чем солевые, при равных габаритных размерах. Они хорошо себя показали в работе на морозе.

Особенностью устройства алкалиновых элементов является порошковый цинк, поэтому вместо цинкового стакана используют стальной корпус для положительного вывода. Активная смесь положительного электрода находится возле внутренней стенки стального корпуса. В алкалиновой батарейке есть возможность разместить больше активной смеси положительного электрода, в отличие от солевой.

По многим основным параметрам алкалиновые гальванические элементы превосходят солевые элементы. Поэтому в настоящее время увеличивается объем производства щелочных батареек.

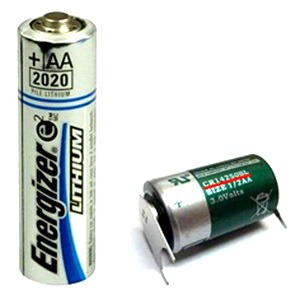

Литиевые элементы питания

Литиевые гальванические элементы применяются в различных современных устройствах. Они выпускаются различных типоразмеров и видов.

Существуют литиевые батарейки и литиевые аккумуляторы, имеющие между собой большие отличия. Батарейки имеют в составе твердый органический электролит, в отличие от других видов элементов. Литиевые элементы используются в местах, где требуются средние и малые токи разряда, стабильное рабочее напряжение. Литиевый аккумулятор можно перезаряжать определенное количество раз, а батарейки не предназначены для этого, и используются только один раз. Их запрещается вскрывать или перезаряжать.

Основные требования к производству

• Надежная герметизация корпуса. Нельзя допускать утечки электролита и проникновения внутрь других веществ из внешней среды. Нарушение герметичности приводит к их возгоранию, так как литий является высоко активным элементом. Гальванические элементы с нарушенной герметичностью не годятся для эксплуатации.
• Изготовление должно проходить в герметичных помещениях с аргоновой атмосферой и контролем влажности.

Форма литиевых аккумуляторов бывает цилиндрической, дисковой или призматической. Габариты практически не отличаются от других видов батареек.

Область использования

Литиевые гальванические элементы обладают более длительным сроком работы, по сравнению с другими элементами. Область применения очень широка:

• Космическая промышленность.
• Авиационное производство.
• Оборонная промышленность.
• Детские игрушки.
• Медицинская техника.
• Компьютеры.
• Фото- и видеокамеры.

Преимущества

• Широкий интервал рабочих температур.
• Компактные размеры и масса.
• Длительная эксплуатация.
• Стабильные параметры в различных условиях.
• Большая емкость.

Недостатки

• Возможность внезапного возгорания при несоблюдении правил пользования.
• Высокая цена, по сравнению с другими видами батареек.

Принцип работы

Действие гальванических элементов основано на том, что два разных металла в среде электролита взаимодействуют между собой, в результате чего во внешней цепи образуется электрический ток.

Такие химические элементы сегодня называют батарейками. Величина напряжения батарейки зависит от применяемых видов металлов и от числа элементов, находящихся в ней. Все устройство батарейки расположено в металлическом цилиндре. Электроды представляют собой металлические сетки с напылением восстановителя и окислителя.

Батарейки не могут восстанавливать утраченные свойства, так как в них осуществляется прямое преобразование химической энергии окислителя и восстановителя в электрическую. Химические реагенты при функционировании батарейки постепенно расходуются, а электрический ток уменьшается.

Отрицательный вывод батарейки выполнен из цинка или лития, он теряет электроны и является восстановителем. Другой положительный вывод играет роль окислителя, его изготавливают из оксида магния или солей металлов. Состав электролита в обычных условиях не пропускает через себя электрический ток. При замыкании электрической цепи начинается распад электролита на ионы, что обуславливает появление его электрической проводимости. Электролит состоит чаще всего из раствора кислоты или солей натрия и калия.

В итоге, когда происходит контакт кислотного раствора и металла на границе образуется электрическое поле. В момент его появления химическая энергия превращается в электрическую. Таков принцип работы батареи.

Принцип действия батарейки

Ток поступает с положительного полюса на отрицательный. Это происходит если к батареи подключена нагрузка. Если просто соединить плюс и минус проводом произойдет замыкание. В результате этого может быстро сесть батарейка, а также произойти возгорание.

Катод играет роль восстановителя. Он приобретает электроны от анода. В электролитной среде ионы прекрасно передвигаются и способствуют хорошей выработке тока.

Что происходит с точки зрения химии?

В итоге, когда происходит контакт кислотного раствора и металла на границе образуется электрическое поле. В момент его появления химическая энергия превращается в электрическую. Таков принцип работы батареи.

Через некоторое время ресурс батареи будет истощен. Все зависит от того где и как используется источник питания. Например, если от него работает фонарик, то при умеренном использовании 2-х батарей на 1,5 вольта каждая, хватит на 1 месяц. Но если вставить эти же самые батарейки в электрическую машинку, она будет работать несколько часов.

В результате всего этого можно сделать вывод что чем больше нагрузка, тем быстрее разрядиться батарейка.

Классификация батареек по типу электролита
(список не полный, указаны только самые распространённые в быту)

Классификация батареек по типу химической реакции

Тип	Описание	Достоинства	Недостатки
Первичные	Гальванические элементы. Реакции, происходящие в них, необратимы, поэтому их нельзя перезарядить.	Дешевле стоят, меньше саморазряд.	Одноразовые.
Вторичные	Аккумуляторы. Реакции в них обратимы, поэтому они способны не только отдавать энергию, но и накапливать её.	Многократность применения. Более экологичные.	Дороже. Сильнее саморазряд.

Классификация батареек по типу электролита
(список не полный, указаны только самые распространённые в быту)

Типы батареек по размеру и их обозначения

Здесь мы разместили таблицу в которой указаны, помимо размеров и характеристик, «название» и «маркировка». По сути это одно и то же, и даже, как правило, на всех элементах указывается одновременно. В США принято буквенное обозначение (в колонке «название»), и оно ориентированно на физический размер «батарейки».

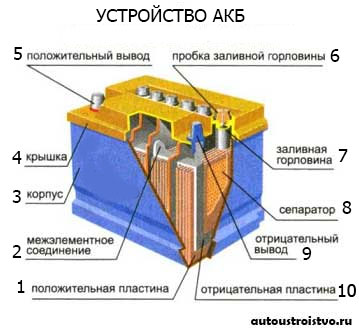

Автомоби́льный аккумуля́тор — это тип аккумулятора , который применяется на автомобильном или мототранспорте. Используется в качестве источника электроэнергии для работы бортовой сети автомобиля при неработающем двигателе или для запуска двигателя.

Аккумулятор 12В состоит из нескольких независимых друг от друга банок — аккумуляторов по 2 В. каждый. Аккумуляторы последовательно собираются и соединяются между собой в одном корпусе.

В состав активного вещества входит свинцовый порошок с добавлением серной кислоты. В отрицательных пластинах размещается сернокислый барий. Во время формировки АКБ пластины заряжаются, и активное вещество превращается в диоксид свинца, а в отрицательных – в губчатый свинец.

Электролит – специальная жидкость, которая заливается в банки аккумулятора и служит для движения заряженных частиц от полюса к полюсу. Электролит состоит из серной кислоты и очищенной дистиллированной воды.

Катоды выполняют функцию восстановителя, т.е. принимают электроны от прибывшего анода. Электролит это среда, в которой перемещаются ионы, которые образуются в процессе химической реакции. В процессе работы батарейки постепенно образовываются новые вещества, а электроды постепенно разрушаются — батарейка садится.

Типы батареек

• Солевые (угольно-цинковые, марганцево-цинковые) батарейки.

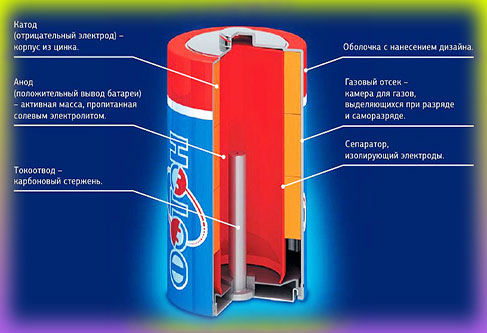

Что это такое солевые батарейки

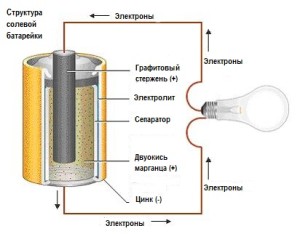

Солевая батарейка изготавливается из пассивного угля и двуокиси марганца, электролит из хлорида аммония и катод из цинка. В перерывах работы элементы питания могут восстанавливаться, т.е. выравнивать локальные неоднородности в композите электролита, вызванных разрядом. Такой процесс немного продлевает срок службы батарейки.

• Алкалиновые (щёлочные) батарейки

Алкалиновые (щелочные) батарейки что это такое

В отличие от солевых батарей у алкалиновой батарейки химический элемент электролита — щелочной. Щёлочные батарейки (алкалин) имеют продолжительный срок хранения, а в процессе эксплуатации напряжение на электродах меняется гораздо меньше, чем у элементов с солевым раствором.

• Литиевые батарейки — li ion

Литиевые батарейки — что это такое?

Самые современные. В отличие от щелочных и солевых батареек, в состав катода входит литий (Li – наивысший отрицательный потенциал), в состав анода — различные материалы. Электролит — органический электролит. В связи с такими элементами литиевые батарейки получили большой срок хранения, большую плотность энергии и различную рабочую температуру.
