Принцип работы паровоза на угле

Пар, который отработал на поршнях, все еще горячий. В некоторых конструкциях паровозов часть отработанного пара используется для предварительного подогрева холодной воды — перед тем, как эта вода поступает в паровой котел.

• » onclick=»window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,width=640,height=480,directories=no,location=no’); return false;» rel=»nofollow»> Печать
• E-mail

Дата Категория: Транспорт

Изображение паровоза кликабельно

Паровоз использует энергию пара высокого давления. Этот перегретый пар толкает ряд поршней, которые с помощью соединительных тяг ( рисунок ниже) заставляют вращаться колеса. Относительная простота конструкции и надежность паровоза сделали его самым популярным средством передвижения со времени появления первых локомотивов в начале 1800-х годов и до конца второй мировой войны.

Хотя паровозы и сейчас широко используются в Индии и Китае. Однако их главным недостатком является низкий коэффициент полезного действия: даже в лучших паровозах не более 6 процентов энергии, выделяющейся при сгорании угля, переходит в энергию движения.

Паровоз

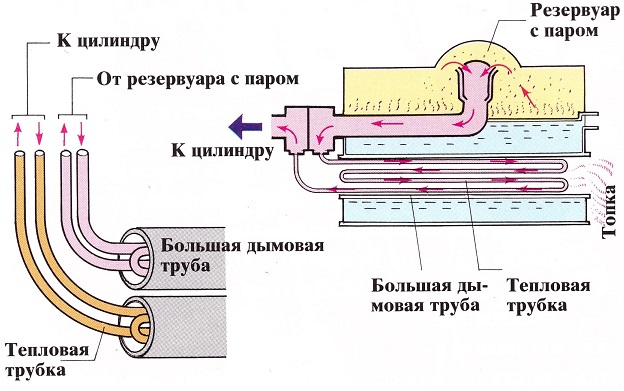

Сохранение тепла

Пар, который отработал на поршнях, все еще горячий. В некоторых конструкциях паровозов часть отработанного пара используется для предварительного подогрева холодной воды — перед тем, как эта вода поступает в паровой котел.

Увеличение температуры

Теплая вода, находящаяся внутри водотрубного котла, проходит по трубам, окружающим топку, и превращается в пар. Затем этот пар по другим трубам проходит уже внутри топки.

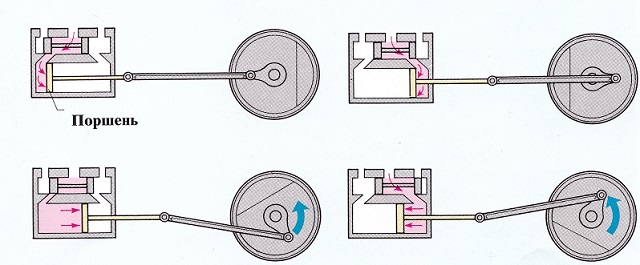

Поршень, приводимый в движение паром

Открывается левый поршневой клапан, и пар под высоким давлением входит в цилиндр (как показано на (1) рисунке сверху). Пар заставляет поршень двигаться направо и поворачивает колесо (2.). Затем левый клапан закрывается. Открывается правый клапан, и свежий пар попадает на другую сторону поршня (3). Теперь под действием энергии пара поршень возвращается в первоначальное положение, заставляя колесо к этому времени проделать один оборот (4). Дальше все повторяется сначала.

Это главная составляющая всей системы, поэтому целесообразно начинать изучение именно с нее. Котел должен быть очень надежным и безопасным, выдерживать сверхвысокие нагрузки. Давление пара внутри доходит до показателя 20 атмосфер, в некоторых случаях даже выше, в работающем виде его можно сравнить со взрывчатым механизмом.

Устройство и принцип работы паровоза

Разработано множество конструкций, данный транспорт претерпевал многократные изменения. Но основу современных паровозов, как и их предшественников, составляют три слагаемых:

• котел;
• паровая машина;
• экипаж.

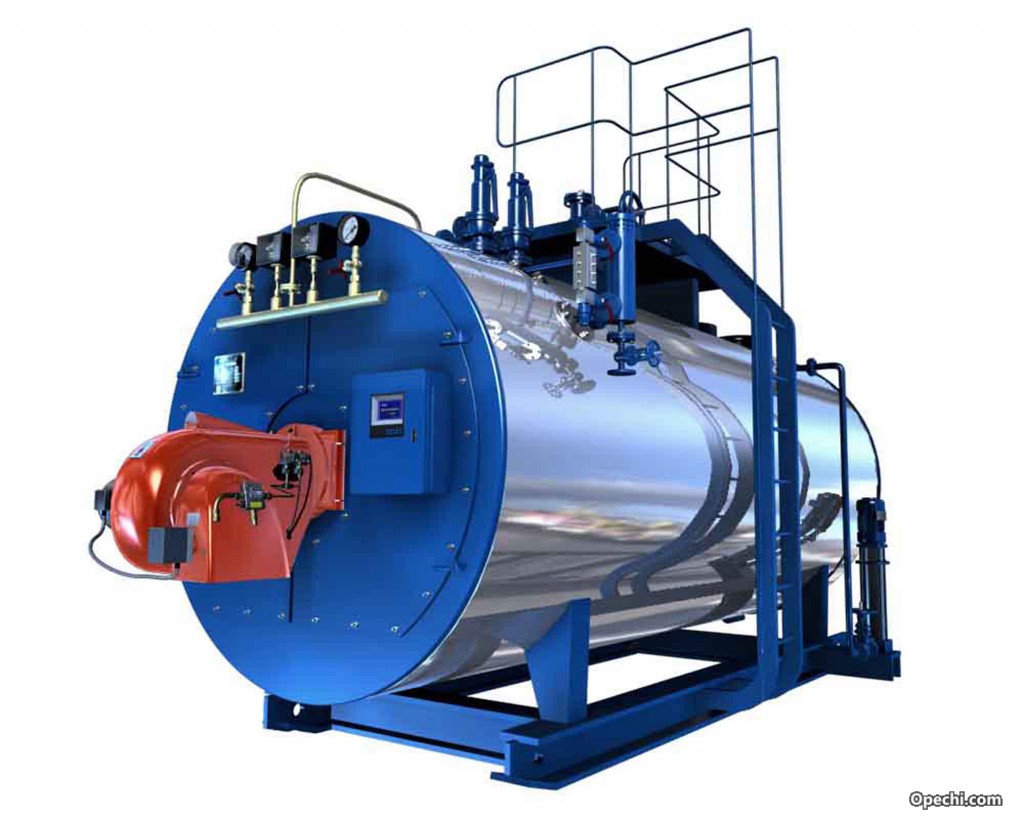

Паровой котел

Это главная составляющая всей системы, поэтому целесообразно начинать изучение именно с нее. Котел должен быть очень надежным и безопасным, выдерживать сверхвысокие нагрузки. Давление пара внутри доходит до показателя 20 атмосфер, в некоторых случаях даже выше, в работающем виде его можно сравнить со взрывчатым механизмом.

Не менее важные критерии — проста управления, обслуживания и ремонта. Хорошо, если котел может работать не только на угле, но и на других видах топлива. Это делает его универсальным и выгодным.

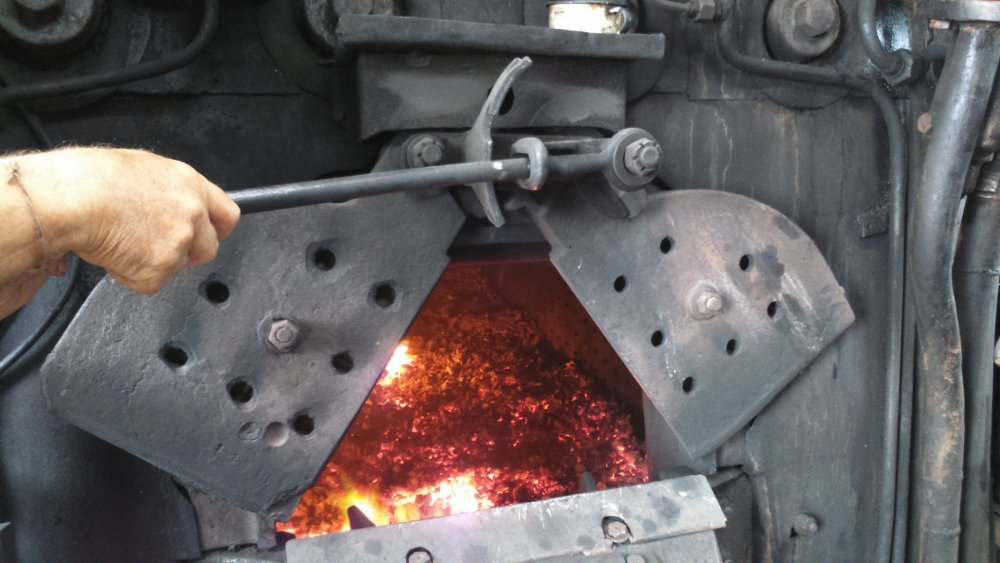

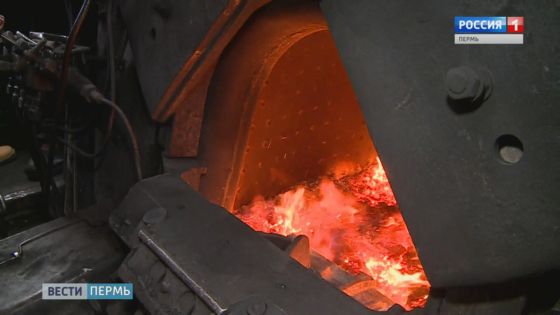

Топка

Это составляющая котла, месте, где твердое топливо сжигается для получения энергии. Предусмотрен углеподатчик для удобства. У механизмов на жидком топливе есть форсунки, горячее поступает через них. В ходе сгорания выделяются газы, их температура очень высокая. Они отдают свое тепло воде, отделенной стенками огненной коробки. Газы отдают большую часть тепла воде, чтобы та закипела и образовала пар, они же нагревают этот насыщенный пар, после чего покидают атмосферу через искрогаситель и дымовую трубу.

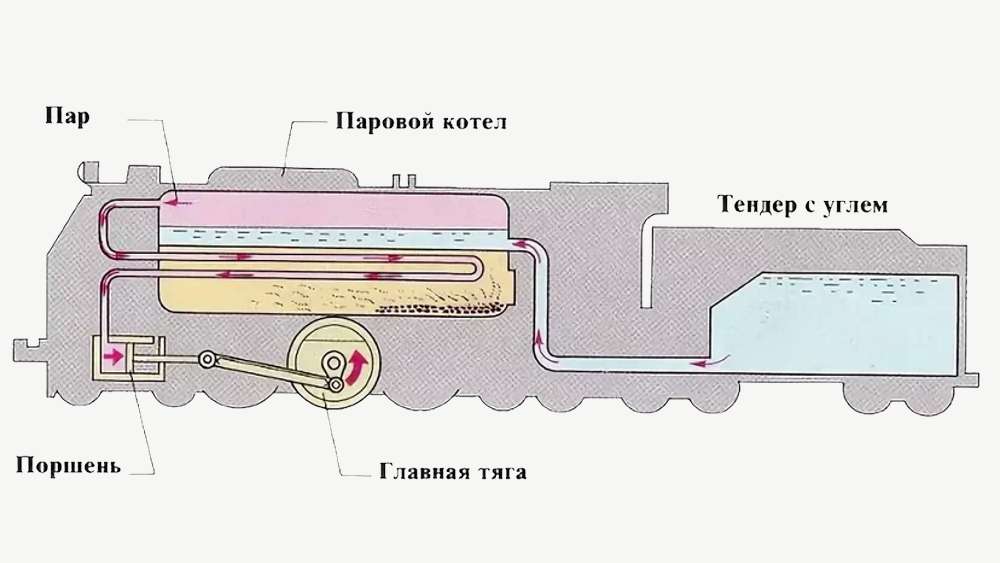

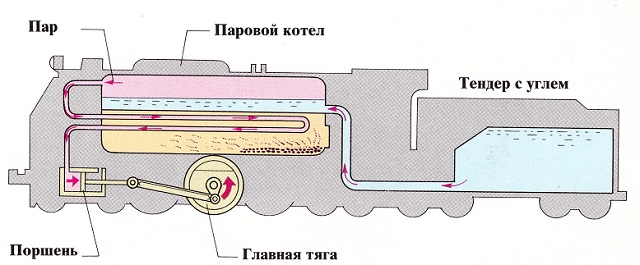

Схема

На схеме принцип работы паровоза кажется предельно простым.

И в этом действительно нет ничего сложного. Вода нагревается до состояния пара, при этом увеличивается в объеме, нагнетая давление. При достижении нужных значений пар начинает приводить в движение поршни, чтобы те запустили вращение оси. Предохранительный клапан выбрасывает из системы излишки пара, чтобы отрегулировать давление. У этой системы есть как преимущества, так и недостатки.

На экипаже паровоза размещены котел, паровая машина, будка машиниста 1, а на бестендерных паровозах и баки для запасов топлива и воды. Взаимодействие движущих колес экипажа с рельсами при работе паровой машины вызывает появление силы тяги, которая по сцепке 27 между паровозом и тендером, и далее через автосцепку 26 воздействует на прицепленные к паровозу вагоны и заставляет их двигаться вместе с ним.

Паровоз состоит из трех основных частей, объединенных в одно целое: котла, паровой машины и экипажа. К экипажу обычно постоянно прицеплен тендер, который служит для хранения запасов топлива, воды, смазки и обтирочных материалов.

В цилиндрах 20 потенциальная энергия пара превращается в механическую энергию возвратно-поступательного движения поршня 21, а связанное с ним поршневое дышло 22 и сцепные дышла 23 вращают движущие колеса 24. Отработавший в паровой машине пар выходит по паровыпускным трубам 19 в форсовой конус 18, создавая тягу газов в котле, и далее через дымовую трубу 15 вместе с газами сгорания в атмосферу.

На экипаже паровоза размещены котел, паровая машина, будка машиниста 1, а на бестендерных паровозах и баки для запасов топлива и воды. Взаимодействие движущих колес экипажа с рельсами при работе паровой машины вызывает появление силы тяги, которая по сцепке 27 между паровозом и тендером, и далее через автосцепку 26 воздействует на прицепленные к паровозу вагоны и заставляет их двигаться вместе с ним.

Для облегчения прохода и безопасности движения с высокой скоростью на кривых участках пути быстроходные паровозы снабжают передней тележкой (бегунком) 40. В паровозах большой мощности с широкой и тяжелой топкой экипаж дополняли задней (поддерживающей) тележкой 25, имеющей колеса небольшого диаметра, позволяющие разместить ее под топкой.

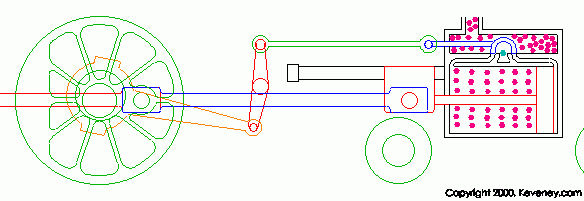

На анимационной схеме подробно показана работа паровоза (оригинал видео можно посмотреть на сайте разработчика: http://www.mekanizmalar.com/locomotive.html )

Паровозы, построенные для обслуживания внутризаводских и подъездных путей промышленных предприятий, тендеров не имеют (танк-паровоз).

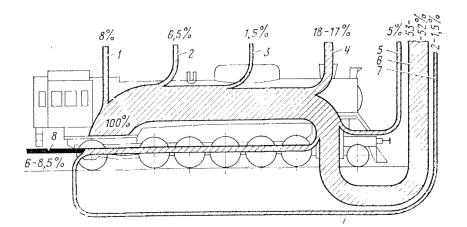

Рис. 2. Диаграмма теплового баланса паровоза: 1 — потери тепла в топке; 2 — служебный расход пара; 3 — потери тепла на внешнее охлаждение котла; 4 — потери тепла с уходящими газами: 5 — утечка пара; 6 — потери тепла в паровой машине; 7 — механические потери на трение в машине и в шейках; 8 — полезная работа Наглядное представление, о распределении тепла, содержащегося в расходуемом паровозом топливе, может дать диаграмма, изображенная па рис. 2.

Служебный расход пара 2, составляющий в среднем около 6,5%, необходим для работы паровой машины углеподатчика, разбрасывания угля по колосниковой решетке, подачи воды в котел, продувки жаровых и дымогарных труб, работы паровоздушного насоса и питания турбины электрогенератора.

Потери на внешнее охлаждение котла 3, оцениваемые в среднем в 1,5%, пояснений не требуют. В зимнее время они возрастают в связи с понижением температуры окружающего котел воздуха.

Вторую по величине потерю —с уходящими газами 4 — в среднем можно принять 17—18%. Она может быть уменьшена за счет подогрева воздуха уходящими газами.

Неизбежные утечки пара 5 через сальники и различные уплотнения принимают обычно равными 5%. Однако, при тщательном уходе за паровозом и высококачественном ремонте эти потери могут быть существенно уменьшены.

Наибольшие потери составляет тот запас тепла, который заключен в покидающем паровую машину отработавшем паре 6; они составляют 52—53% и могут быть уменьшены за счет использования некоторой части отработавшего пара для подогрева питательной воды, хорошей регулировки парораспределения в грамотного управления паровозом.

Механические потери в машине и в шейках на трение 7 оцениваются в 1,5—2%. Кроме применения подшипников качения в дышловом механизме и в буксах, эти потери можно несколько уменьшить хорошим уходом, своевременным и правильным смазыванием мест трения.

Из приведенных данных явственно выделяется большое значение экономного расходования топлива.

Would you like to suggest this photo as the cover photo for this article?

Tell your friends about Wikiwand!

Gmail Facebook Twitter Link

• Home
• About Us
• Press
• Site Map
• Terms Of Service
• Privacy Policy

• Введение
• Паровой котёл
  1. Основные части котла
  2. Гарнитура котла
  3. Характеристики котла
• Паровая машина
• Экипаж
• Будка
• Тендер
• Оборудование
• Примечания
• Литература
• См. также
• Ссылки

Suggest as cover photo

Would you like to suggest this photo as the cover photo for this article?

Thank you for helping!

Your input will affect cover photo selection, along with input from other users.

Управляет паровозом машинист, а вот топит не кочегар, как думает большинство непосвященных, а помощник машиниста. Отопление требует большого опыта, сообразительности, и слова «Бери больше — кидай дальше!» тут совершенно неприменимы.

Растопка

Из масленок с длинными носами заливают масло в смазочные пресс-аппараты, турбинку и воздушный насос. На паровозе масло применяется разных сортов, важно его не перепутать и не залить, скажем, в паровой цилиндр масло, предназначенное для смазки букс. Сегодня настоящие паровозные масла — «вапор», «цилиндровое», «вискозин» — также стали музейными экспонатами, и все заменяются обычным дизельным маслом. А на самых первых паровозах для смазки использовали говяжье сало, олеонафт и растительное масло.

Помощник машиниста ручным винтовым прессом вгоняет смазку в подшипники машины. Машинист тем временем обстукивает молоточком гайки на дышлах, тягах и крейцкопфах. Проверяет, надежно ли они затянуты, готов ли к пути механизм. На паровозе, как в оркестре, все на слух.

В самом конце движения поршня к НМТ паровой клапан смещается, выпуская остатки пара через выпускное окно, расположенное ниже клапана. Остатки пара вырываются наружу, создавая характерный для работы паровых двигателей звук.

• 1
• 2
• 3
• 4
• 5

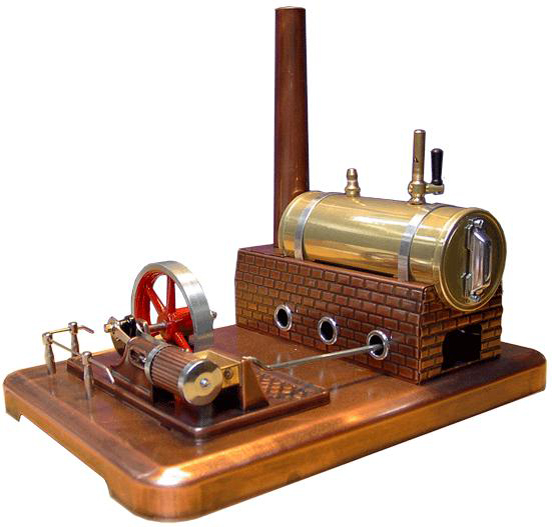

Паровые двигатели были установлены и приводили в движение большую часть паровозов в период начала 1800 и вплоть до 1950 годов прошлого века. Хочется отметить, что принцип работы этих двигателей всегда оставался неизменным, несмотря на изменение их конструкции и габаритов.

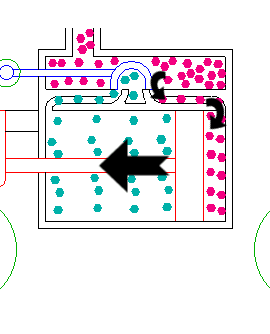

На анимированной иллюстрации приведен принцип работы парового двигателя.

Для генерации подаваемого на двигатель пара использовались котлы, работающие как на дровах и угле, так и на жидком топливе.

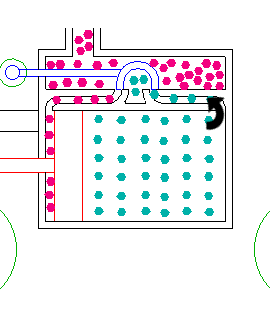

Первый такт

Пар из котла поступает в паровую камеру, из которой через паровую задвижку-клапан (обозначена синим цветом) попадает в верхнюю (переднюю) часть цилиндра. Давление, создаваемое паром, толкает поршень вниз к НМТ. Во время движения поршня от ВМТ к НМТ колесо делает пол оборота.

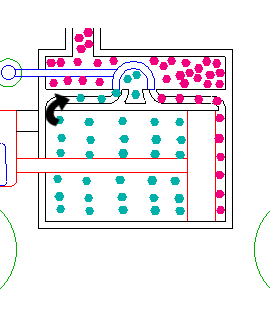

Выпуск

В самом конце движения поршня к НМТ паровой клапан смещается, выпуская остатки пара через выпускное окно, расположенное ниже клапана. Остатки пара вырываются наружу, создавая характерный для работы паровых двигателей звук.

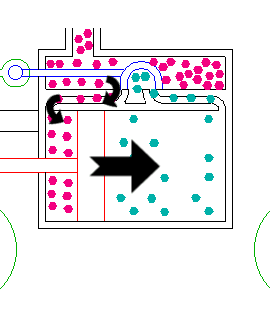

Второй такт
