Принцип работы тягового электродвигателя

При степенях искрения 2 и 3 тяговые двигатели к эксплуатации не допускаются.

Принцип работы. Если машину постоянного тока подключить к источнику напряжения (контактной сети), то она станет работать как электрический двигатель, т. е. превращать электрическую энергию в механическую, развивая вращающий момент на валу двигателя. Принцип действия электродвигателя постоянного тока основан на взаимодействии тока, протекающего по обмотке якоря, и Магнитного поля, создаваемого полюсами машины.

Вращающий момент двигателя

где с — коэффициент пропорциональности, учитывающий постоянные для данного двигателя величины — число пар полюсов, число проводников и число параллельных ветвей обмотки якоря; I — ток якоря; Ф — магнитный поток.

При вращении якоря его обмотка пересекает магнитное поле главных полюсов, поэтому в ней по закону электромагнитной индукции возникает э.д.с. Направление э.д.с., индуцируемой в проводнике, определяемое правилом правой руки, будет противоположно напряжению сети. Отсюда ток в обмотке якоря двигателя при его работе

напряжение сети; Е- э.д.с.; г_я — сопротивление обмотки якоря двигателя.

Рис. 43. Схема, поясняющая возникновение вращающего (а) и тормозного (б) моментов электродвигателя

Значение э.д.с. зависит от частоты вращения п (числа оборотов) двигателя и магнитного потока Ф:

Частота вращения якоря определяется в соответствии с формулами:

Реакция якоря. При работе двигателя ток в обмотке якоря создает свое магнитное поле — поле якоря. Одновременное существование двух магнитных полей — поля полюсов и поля якоря — приводит к образованию результирующего магнитного поля (рис. 44).

Действие магнитного поля якоря на поле полюсов машины называется реакцией якоря. Ось результирующего магнитного поля сдвигается относительно физической нейтрали (линии, перпендикулярной оси магнитного поля) в сторону, противоположную направлению вращения якоря двигателя. Для уменьшения реакции якоря и улучшения коммутации щетки двигателей постоянного тока сдвигают в сторону, обратную направлению вращения

Электромагнитные причины приводят к тому, что даже при идеальном состоянии щеточного контакта при выходе коллекторной пластины из-под щетки разрывается ток и возникает короткая электрическая дуга, повреждающая сбегающие края щетки и коллекторных пластин. Искрение, вызванное электромагнитными причинами, повреждает поверхность коллектора и, как следствие, приводит к вибрации щеток, т. е. способствует возникновению искрения из-за механических причин.

Качество коммутации оценивается степенью искрения под сбегающим краем щетки при вращении коллектора по следующей шкале:

1 — отсутствие искрения (темная коммутация);

1 у — слабое точечное искрение под небольшим числом щеток; почернения на коллекторе и следов нагара на щетках нет;

1 У₂ — слабое искрение под половиной щеток; наблюдается появление следов почернения на коллекторе и нагара на щетках, легко Устраняемых протиранием поверхности коллектора бензином;

2 — искрение под всеми щетками; следы почернения на коллекторе и следы нагара на щетках не устраняются при протирании коллектора бензином;

3 — значительное искрение под всеми щетками, наличие крупных вылетающих искр; происходят значительное почернение коллектора, подгар и частичное разрушение щеток.

При степенях искрения 2 и 3 тяговые двигатели к эксплуатации не допускаются.

Возбуждение. В зависимости от способа создания магнитного поля различают машины постоянного тока с независимым возбуждением и самовозбуждением.

Тот или иной тип возбуждения определяется назначением машины. Тяговые двигатели вагонов метрополитена являются машинами постоянного тока последовательного возбуждения.

Ток, протекающий по обмоткам якоря и возбуждения, одинаков, и магнитный поток, создаваемый обмоткой возбуждения, при малом насыщении стали магнитопровода пропорционален току якоря: Ф = с,/_я. Так как вращающий момент на валу двигателя М = с1_яФ, то для двигателя последовательного возбуждения можно считать, что М= с₂1_я 2 . В этих формулах с, с„ с₂ — коэффициенты, учитывающие параметры двигателя (его размеры, число пар полюсов, число проводников обмотки якоря и т.п.) и размерности величин, входящих в формулу.

Квадратичная зависимость вращающего момента от тока в обмотке якоря позволяет при электродвигателе последовательного возбуждения резко увеличивать силу тяги, вращающий момент при пуске, когда двигатель должен преодолеть инерцию нагрузки на валу.

Контрольные вопросы 1. Поясните принцип работы машины постоянного тока в режиме двигателя.

2. От чего зависит вращающий момент двигателя?

3. Какой формулой определяется частота вращения вала двигателя? От чего зависит частота вращения?

4. Что такое реакция якоря и как она влияет на коммутацию машины?

5. Как оценивается качество коммутации?

6. Как классифицируются машины постоянного тока по способу возбуждения?

7. Почему в качестве тяговых двигателей используются машины постоянного тока с последовательным возбуждением?

Рис. 8.15. Схемы соединений обмоток тяговых электродвигателей:

Тяговые электродвигатели могут работать только при обеспечении эффективной вентиляции. Основные технические данные тяговых электродвигателей для широко эксплуатируемых и осваиваемых новых тепловозов приведены в табл. 8.2. Наиболее типичными по устройству из выпускаемых и осваиваемых на перспективу тяговых электродвигателей являются ЭД118Б, ЭД125БМ, ЭД126А, ЭД900.

Тяговый электродвигатель ЭД118Б.

Электродвигатель (рис. 8.11) состоит из следующих сборочных единиц: якоря, магнитной системы (в корпусе которой также закреплены щеткодержатели со щетками), подшипниковых щитов с якорными подшипниками, съемных крышек и щитков монтажно-смотровых (коллекторных) и вентиляционных люков, выводных проводов концов обмоток, моторно-осевых подшипников.

Укладка и закрепление обмотки в пазах сердечника выполнены по схеме (рис. 8.12).

Частота вращения (наибольшая),

лаждающего воздуха, Па

2ТЭ10, М62, 2ТЭ116, ТЭМ2

Циркуляционная + поль-стерная МОП нет

2ТЭ116, ТЭЮ ТЭП70, ТЭП85

2ТЭ120 (переменного тока)

Рис. 8.11. Тяговый электродвигатель типа ЭД118Б:

Щеткодержатели 5 имеют спиральные ленточные пружины со ступенчатой регулировкой нажатия на щетки и крепятся через изоляторы 7 в разъемных кронштейнах 6, приваренных одной половиной к торцовому фланцу корпуса электродвигателя. Подробно устройство щеткодержателя показано на рис. 8.14, а.

Подшипниковые щиты, кроме опоры и центрирования якоря, служат Рис. 8.13. Устройство полюсов электродвигателя ЭД118Б;

а — главного; б — добавочного; 1, 23- сердечник полюса; 2- стержень крепления полюса; 3, 19- вывод катушкн; 4- корпус электродвигателя; 5, 21- волнистая пружинная рамка; 6, 16- изоляционный каркас; 7, 14- корпусная изоляция катушки; 8, 12, 20- рамка изолирующая; 9- изоляционный заполнитель уступа; 10, 17-межвитковая изоляция; 11, 15-проводники катушки; 13, 24-изоляция сердечника; 18- пластина подпора вывода катушки; 22- немагнитная прокладка; 25- немагнитный опорный уголок Рис. 8.14. Щеткодержатели тяговых электродвигателей:

Электродвигатель устанавливается под кузовом на тележке тепловоза и крепится с одной стороны моторно-осевыми подшипниками на оси колесной пары, а с другой опирается специальными выступами («носиками») корпуса (со сменными накладками 24 повышенной износостойкости) на раму тележки через предварительно сжатые распорные пружины. Такое крепление (подвешивание) электродвигателя называется опорно-осевым.

Выпускаемые на базе ЭД125БМ другие модификации электродвигателей отличаются в основном конструкцией смазочного устройства мо-торно-осевых подшипников или полным отсутствием последних.

Тяговый электродвигатель ЭД126А. Электродвигатель предназначен для грузовых тепловозов.

Рис. 8.15. Схемы соединений обмоток тяговых электродвигателей:

а — четырехполюсных; б — шестиполюсных; в — асинхронных; н, к — начало и конец катушек полюсов; Я/, Я2- начало и конец обмотки якоря; Д2- конец обмотки добавочных полюсов; С1, С2- начало и конец обмотки последовательного возбуждения у электродвигателей постоянного тока, а у асинхронных электродвигателей С/, С2, СЗ- выводные концы фаз обмотки статора; 0- специальный вывод для системы защиты. Штриховыми линиями показаны соединения катушек со стороны, противоположной коллектору Рис. 8.16. Тяговый электродвигатель типа ЭД125БМ:

Тяговый электродвигатель ЭД900.

Принцип работы электродвигателя основан на том, что создаваемое обмоткой статора вращающееся магнитное поле наводит ток в коротко-замкнутой обмотке ротора и под действием электромагнитных сил приводит ротор во вращение. Принципиальная электрическая схема электродвигателя приведена на рис. 8.15, е.

Рис. 8.18. Тяговый асинхронный электродвигатель типа ЭД900

При эксплуатации электродвигателя требуется регулярный уход за изоляцией и контактными соединениями выводов обмотки статора, а также за подшипниками ротора.

7. установить нормальное нажатие щеток;

Неисправности тягового электродвигателя:

1. круговой огонь по коллектору или чрезмерное искрение под щетками, подгар коллектора;

2. потеки смазки внутри тягового двигателя;

3. перегрев подшипника;

4. перекрытие или пробой кронштейна щеткодержателя;

5. пробой изоляции обмоток якорей и полюсов;

6. сильное искрение под щетками и срабатывание токовой защиты;

7. чрезмерное нагревание коллектора;

8. чрезмерное нагревание якоря;

9. порванные сетки в вентиляционных отверстиях или торчащие из них остатки бандажей;

10. На моторном вагоне срабатывает быстродействующий выключатель во время первой поездки после замены двигателя.

Причины их возникновения:

1. щетки плохо притерты к коллекторным пластинам, неплотное прилегание. Изоляция между коллекторными пластинами выступает над ними, коллектор плохо прошлифован. Недопустимый износ щеток, недостаточное или неравномерное нажатие щеток. Биение коллектора, низкое качество щеток, коллектора и изоляторов. Оборван проводник обмотки якоря, короткое замыкание в обмотке дополнительных полюсов. Заклинивание щетки, коллектор загрязнен, межвитковое замыкание или выпаивание секции обмотки якоря из петушков коллектора;

2. избыток смазки, перекос подшипника;

3. недостаточно смазки, повреждение подшипника;

4. попадание влаги в тяговый двигатель, перенапряжение, грязный изолятор или кронштейн щеткодержателя;

5. механические повреждения, резкое снижение сопротивления изоляции при частых перенапряжениях на двигателях, попадании влаги, пыли и т.д.;

6. механическое повреждение изоляции, старение изоляции, снижение изоляционных свойств, вследствие частых перенапряжений;

7. щетки слишком сильно прижаты к коллекторным пластинам;

8. замыкание между секциями обмоток якоря или коллекторными пластинами;

9. размотаны бандажи якоря и часть обломков отброшена в сторону вентиляционных отверстий;

10. неправильный монтаж проводов.

Способ устранения неполадок тягового электродвигателя:

1. приработать щетки к коллекторным пластинам при малых скоростях движения, продорожить зачистить и отшлифовать коллектор. Заменить щетки, отрегулировать нажатие щеток, проточить и отшлифовать коллектор. Заменить щетки, изоляторы, отремонтировать обмотку в деповских условиях, отыскать поврежденную катушку дополнительного полюса и заменить её (в депо). Обеспечить свободный ход щетки, очистить коллектор, отремонтировать якорь в деповских условиях;

2. снять потеки и наблюдать за подшипниковым узлом. Если повреждение повториться, снять тяговый двигатель с тележки, разобрать подшипниковый узел и заменить подшипник. Устранить перекос, подтянув болты крышки подшипника;

3. добавить смазку. Снять тяговый двигатель с тележки, разобрать подшипниковый узел, заменить подшипник и смазку;

4. протереть тяговый двигатель чистой салфеткой, смоченной бензином, заменить изолятор или кронштейн щеткодержателя;

5. устранить повреждения в депо;

6. отключить тяговый двигатель, по прибытии в депо устранить повреждение;

7. установить нормальное нажатие щеток;

8. отключить тяговый двигатель, по прибытии в депо отремонтировать якорь;

9. отключить тяговый двигатель, по прибытии в депо отремонтировать;

10. пересоединить концы тягового двигателя.

Характеристики коллекторных электродвигателей, применяемых на наземном городском транспорте:

Тяговые двигатели ДАТЭ-170 входят в комплект тягового привода КАТП-1, устанавливаемого на вагонах 81-720.1/721.1 и 81-740/741. Их основные параметры:

• Номинальная мощность — 170 кВт
• Минимальное напряжение — 530 В
• Номинальная частота тока статора — 43 Гц
• Номинальная частота вращения — 1290 об/мин
• Максимальная частота вращения — 3600 об/мин
• Масса — 805 кг

Кроме того, в эксплуатации на метрополитенах Казани, Киева, Праги находятся вагоны отечественного производства с асинхронным приводом производства фирмы «Шкода».

В этом случае плотность тока в сбегающем крае щетки повышается, что ведет к увеличению потерь в щеточном контакте и разогреву сбегающего края. Кроме того, что очень важно, при механической нестабильности щеточного контакта появляется вероятность окончания коммутации с разрывом не среверсированно- го тока. Это сопровождается появлением между сбегающим краем щетки и ламелью коллектора искры или в более тяжелых случаях электрической дуги.

Работа тягового двигателя основана на явлении электромагнитной индукции: движение проводника с током в магнитном поле. Направление выталкивающей силы, действующей на проводник с током, определяется правилом левой руки.

При подключении к щеткам напряжения от источника постоянного тока по обмоткам будет протекать ток J, направление которого показано на рис. 2.1.

В результате взаимодействия тока с магнитным полем постоянного магнита (см. рис. 2.1) появятся электромагнитные силы Е_эм, создающие на якоре электромагнитный момент М и вращающие его против часовой стрелки. После поворота якоря на 180° электромагнитные силы не изменят своего направления, так как одновременно с переходом секции якоря из зоны одного магнитного полюса в зону другого полюса в этих проводниках меняется направление тока.

Рис. 2.1. Принцип действия двигателя постоянного тока

Рис. 2.2. Магнитные поля в двигателе постоянного тока: а — основной магнитный поток; б — магнитный поток реакции якоря (поперечный); в — суммарный поток

При вращении якоря ТЭД в секциях его обмотки в определенные моменты времени с помощью коллекторно-щеточного узла переключается (реверсируется) ток. Этот процесс и носит название «коммутация». При этом секция переходит из одной параллельной ветви обмотки якоря в другую. Процесс переключения показан на рис. 2.3, а—в; графики изменения тока секции приведены на рис. 2.3, г.

Как известно из электротехники, любое изменение тока в электрическом контуре неизбежно сопровождается появлением электродвижущей силы (ЭДС) самоиндукции, которая стремится воспрепятствовать, задержать изменение тока. Назовем ее реактивной и обозначим е_р. Под действием ее процесс реверса тока замедляется (см. рис. 2.3, г кривая 1). Соответственно такая коммутация называется замедленной.

В этом случае плотность тока в сбегающем крае щетки повышается, что ведет к увеличению потерь в щеточном контакте и разогреву сбегающего края. Кроме того, что очень важно, при механической нестабильности щеточного контакта появляется вероятность окончания коммутации с разрывом не среверсированно- го тока. Это сопровождается появлением между сбегающим краем щетки и ламелью коллектора искры или в более тяжелых случаях электрической дуги.

Рис. 2.3. Процесс коммутации машины постоянного тока: а— в — процесс переключения; г — графики изменения тока

В последнем случае ток секции реверсируется полностью до фактического разрыва контакта коллекторной пластины со сбегающим краем щетки, и вероятность возникновения искрения существенно снижается. Вместе с тем значительное ускорение коммутации (кривая 4) вновь приводит к тем же последствиям, что и замедление. Таким образом, существует вполне определенное оптимальное соотношение между коммутирующей и реактивной ЭДС.

В настоящее время качество коммутации любой коллекторной электрической машины оценивается главным образом визуально под сбегающим краем щетки по баллам шкалы (классом коммутации) ГОСТ 183-74: 1, П/4, Ц/2, 2 и 3 балла:

Далее воздух проходит через специальное окно в станине двигателя, охлаждает коллекторы, щеткодержатели, проходит через двигатель параллельно его валу, отводит тепло от якоря, полюсов и выбрасывается наружу через окна с противоположной от коллектора стороны. Внутри двигателя поддерживается небольшое избыточное давление воздуха, препятствующее попаданию пыли, влаги, снега.
Устройство центробежного вентилятора показано на рис. 174.

ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

Электрические машины, преобразующие электрическую энергию в механическую, называются электродвигателями. Подведем к рассмотренному ранее простейшему генератору питание от постороннего источника электрической энергии (рис. 167).

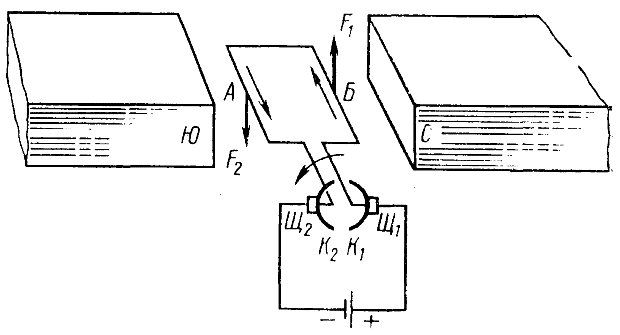

Рис. 167. Схема простейшего электродвигателя

ОСНОВНЫЕ ПОКАЗАТЕЛИ РАБОТЫ И СВОЙСТВА ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

Механическая работа электродвигателей характеризуется вращающим моментом и частотой вращения его якоря. Силы, создающие вращающий момент электродвигателя, возникают в результате взаимодействия тока якоря и магнитного потока полюсов. Поэтому вращающий момент электродвигателя будет пропорционален величинам тока Iя якоря и магнитного потока Ф:

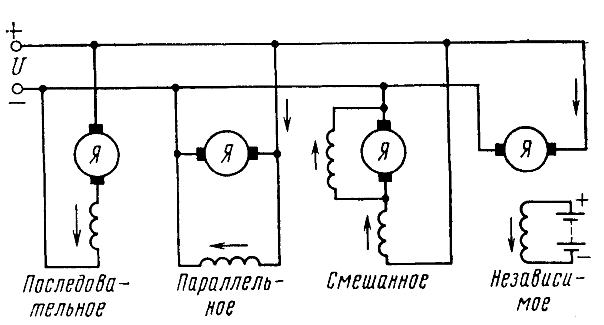

Рис. 168. Схемы возбуждения электродвигателей

УСТРОЙСТВО ТЯГОВЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ТЕПЛОВОЗОВ

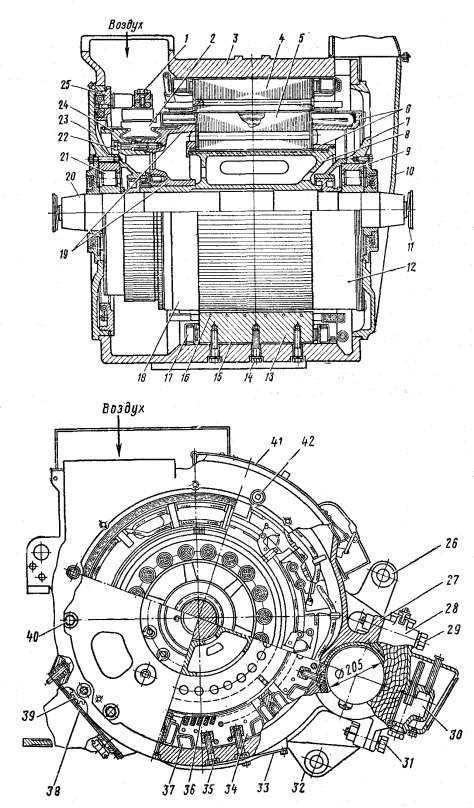

Рис. 169. Тяговый двигатель тепловоза 2ТЭ10Л

Магнитная система двигателя состоит из станины (остова), четырех главных полюсов и четырех добавочных. В остове двигателя монтируются все остальные его части. Сердечники главных полюсов набраны из стальных листов толщиной 2 мм и стянуты между полюсными щеками с помощью заклепок (рис. 170, а).

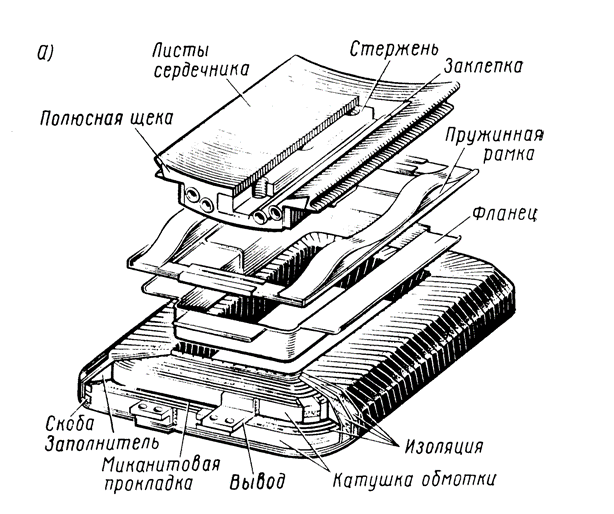

Рис. 170 а — Главный полюс тягового электродвигателя

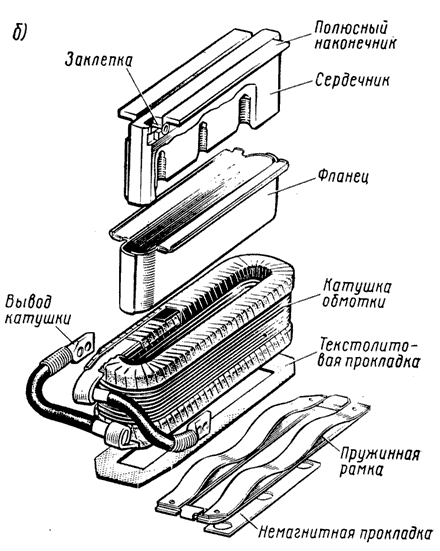

Рис. 170 б — Добавочный полюс тягового электродвигателя

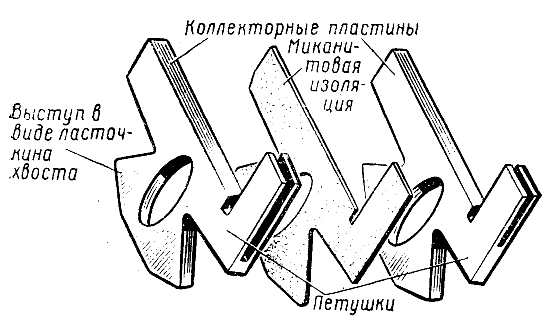

Рис. 171. Детали коллектора тягового двигателя

Рис. 172 Щеткодержатель тягового электродвигателя

Рис. 173. Схема установки и охлаждения тяговых электродвигателей

Далее воздух проходит через специальное окно в станине двигателя, охлаждает коллекторы, щеткодержатели, проходит через двигатель параллельно его валу, отводит тепло от якоря, полюсов и выбрасывается наружу через окна с противоположной от коллектора стороны. Внутри двигателя поддерживается небольшое избыточное давление воздуха, препятствующее попаданию пыли, влаги, снега.
Устройство центробежного вентилятора показано на рис. 174.

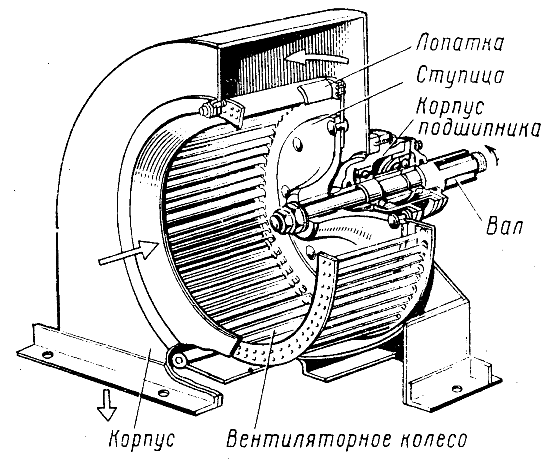

Рис. 174. Вентилятор охлаждения тяговых электродвигателей

На электровозе ВЛ10 установлены восемь тяговых электродвигателей типа ТЛ2К. Тяговый электродвигатель постоянного тока ТЛ2К предназначен для преобразования электрической энергии, получаемой из контактной сети, в механическую. Вращающий момент с вала якоря электродвигателя передается на колесную пару через двустороннюю одноступенчатую цилиндрическую косозубую передачу. При такой передаче подшипники двигателя не получают добавочных нагрузок по аксиальному направлению.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
«Регионального Центра Инновационных Технологий»
Тяговый электродвигатель ТЛ-2К

Тяговый электродвигатель ТЛ-2К

1. Назначение тягового двигателя ТЛ-2К

На электровозе ВЛ10 установлены восемь тяговых электродвигателей типа ТЛ2К. Тяговый электродвигатель постоянного тока ТЛ2К предназначен для преобразования электрической энергии, получаемой из контактной сети, в механическую. Вращающий момент с вала якоря электродвигателя передается на колесную пару через двустороннюю одноступенчатую цилиндрическую косозубую передачу. При такой передаче подшипники двигателя не получают добавочных нагрузок по аксиальному направлению.

2. Принцип работы ТЛ-2К

3. Устройство ТЛ-2К

Тяговый двигатель ТЛ-2К имеет глухие подшипниковые щиты с выбросом охлаждающего воздуха через специальный патрубок.

Со стороны коллектора имеются три люка, предназначенные для осмотра щеточного аппарата и коллектора. Люки герметично закрываются крышками.

Крышка верхнего коллекторного люка укреплена на остове специальным пружинным замком, крышка нижнего одним болтом М20 и специальным болтом с цилиндрической пружиной и крышка второго нижнего люка четырьмя болтами М12. Для подачи воздуха имеется вентиляционный люк. Выход вентилирующего воздуха осуществлен со стороны, противоположной коллектору, через специальный кожух, укрепленный на подшипниковом щите и остове.

Рис. 1 Тяговый двигатель ТЛ-2К

Выводы из двигателя выполнены кабелем марки ПМУ-4000 сечением 120 мм2. Кабели защищены брезентовыми чехлами с комбинированной пропиткой. На кабелях имеются ярлычки из полихлорвиниловых трубок с обозначениями Я, ЯЯ, К и КК. Выводные кабели Я и ЯЯ соединены с обмотками: якоря, дополнительных полюсов и с компенсационной , а выводные кабели К и КК соединены с обмотками главных полюсов.

Для более надежного крепления и для регулировки положения щеткодержателя относительно рабочей поверхности по высоте коллектора на корпусе щеткодержателя и кронштейна предусмотрена гребенка.

ЛИТЕРАТУРА

1. Принцип действия тягового двигателя

Главная > Лабораторная работа >Транспорт

Федеральное агентство железнодорожного транспорта

Государственное образовательное учреждение

высшего профессионального образования

Иркутский государственный университет путей сообщения

Кафедра: Электроподвижной состав

Дисциплина: САПР локомотивов

Лабораторная работа № 1

Основные параметры тяговых двигателей

г. Иркутск 2011 г.

1. Принцип действия тягового двигателя

2. Описание назначения тягового двигателя и выражение вращающего момента электродвигателя

3. Конструкция тягового двигателя

4. Электрическая схема двигателя последовательного возбуждения с ее описанием и кривая намагничивания тягового двигателя Ф( I я)

5. Основные технические данные двигателей ТЛ-2К1 и НБ-418К6 и их сравнительный анализ

5.1. Основные технические данные тягового электродвигателя пульсирующего тока НБ-418К6

5.2. Основные технические данные тягового электродвигателя ТЛ-2К1

5.3. Сравнительный анализ двигателей ТЛ-2К1 и НБ-418К6

6. Список литературы

1. Принцип действия тягового двигателя

Электрические машины, преобразующие электрическую энергию в механическую, называются электродвигателями. Подведем к рассмотренному ранее простейшему генератору питание от постороннего источника электрической энергии (рис. 1).

Рис. 1. Схема простейшего электродвигателя

Дойдя до вертикального положения, рамка по инерции повернется дальше. Теперь щетка Щ1 касается уже коллекторной пластины К2, а щетка Щ2 — коллекторной пластины К1. Благодаря этому направление тока в рамке изменяется и образуется пара сил, под действием которой рамка продолжает поворачиваться против часовой стрелки. Таким образом, рамка, получая электрическую энергию, будет непрерывно вращаться. Рамка может приводить в движение любой механизм, т. е. в данном случае работает в качестве электродвигателя.

В электродвигателе при его работе возникает ряд явлений, подобных процессам, происходящим в генераторе. Ведь витки обмотки якоря пересекают магнитный поток полюсов электродвигателя, и в соответствии с законом электромагнитной индукции в них возникает электродвижущая сила.

Индуктируемую в якоре двигателя э. д. с. иногда называют противоэлектродвижущей силой потому, что она направлена навстречу подводимому к двигателю напряжению.

Величина э. д. с. Е двигателя прямо пропорциональна магнитному потоку Ф, частоте вращения якоря n и определяется по такой же формуле, что и величина э. д. с. генератора: Е=СФn, где С — постоянный коэффициент, который учитывает число пар полюсов, число витков якоря и другие постоянные для данного электродвигателя величины.

Подводимое к электродвигателю напряжение стремится создать ток в обмотке якоря. Индуктируемая э. д. с. препятствует этому. Ток в обмотке якоря работающего электродвигателя будет определяться не подводимым напряжением, а разностью между напряжением и наведенной в обмотке якоря э. д. с.

Разделив эту разность на сопротивление цепи якоря Rя, мы получим ток Iя, проходящий по обмотке якоря

При увеличении механической нагрузки на валу электродвигателя частота вращения его якоря замедляется, индуктируемая э. д. с. уменьшается, увеличивается разность между подводимым напряжением и э. д. с. и, следовательно, ток якоря возрастает.

При уменьшении механической нагрузки картина будет обратной. Таким образом, ток якоря зависит как от подводимого напряжения, так и от механической нагрузки электродвигателя. Вот почему, например, при движении тепловоза на подъеме, когда уменьшаются скорость движения и частота вращения якорей тяговых электродвигателей, ток в двигателях увеличивается, а при увеличении скорости движения — уменьшается.

2. Описание назначения тягового двигателя и выражение вращающего момента электродвигателя

Тяговый электродвигатель пульсирующего тока (в дальнейшем именуемый как тяговый двигатель) предназначен для преобразования электрической энергии, получаемой из контактной сети, в механическую, передаваемую с вала двигателя на колесную пару электровоза. Индивидуальный привод каждой колесной пары электровоза имеет двустороннюю косозубую передачу. Малые шестерни смонтированы на концах вала двигателя, а большие — на оси колесной пары. Передаточное отношение равно 88:21, торцовый модуль — 11.

Механическая работа электродвигателей характеризуется вращающим моментом и частотой вращения его якоря. Силы, создающие вращающий момент электродвигателя, возникают в результате взаимодействия тока якоря и магнитного потока полюсов. Поэтому вращающий момент электродвигателя будет пропорционален величинам тока Iя якоря и магнитного потока Ф

Следовательно, частота вращения якоря электродвигателя пропорциональна подводимому напряжению и обратно пропорциональна магнитному потоку, а также уменьшается с увеличением внутренних потерь напряжения IzRя в цепи якоря.

Чем больше напряжение, подводимое к двигателю, тем больше ток в обмотке якоря и вращающий момент. Якорь, преодолевая момент сопротивления внешней нагрузки, начинает вращаться быстрее. С увеличением же магнитного потока при прочих равных условиях увеличивается э.д.с., индуктируемая в обмотке якоря. При этом уменьшается ток в якоре, а значит, снижается вращающий момент и частота его вращения.

тяговый двигатель конструкция

3. Конструкция тягового двигателя

Рисунки продольного и поперечного разрезов тягового электродвигателя постоянного тока (рисунок 1.1. и рисунок 1.2. с обозначением на них основных узлов: остова, якоря, главного и добавочно полюсов, коллектора, щеткодержателя и др. элементов.)

Рисунок 1.1 Продольный разрез тягового двигателя

1- щит подшипниковый;

2–поворотная траверса щеткодержателей;

5 – щит подшипниковый.

В отличие от электродвигателей общего назначения тяговые способны вести свою работу во множестве режимов. Данные режимы сопровождаются изменением в частоте вращения ротора.

• ВКонтакте
• Facebook
• ok
• Twitter
• YouTube
• Instagram
• Яндекс.Дзен
• TikTok

Тяговый электродвигатель (рис.1) — устройство, которое способно преобразовывать поступающую электрическую энергию (переменного и постоянного тока) в механическую. Такой тип двигателей используется для приведения в движение следующих видов транспорта:

• электровоза,
• тепловоза,
• троллейбуса,
• трамвая,
• электромобиля.

Главное отличие таких силовых агрегатов от электродвигателей больших мощностей состоит в том, что им необходимы определенные условия для монтажа, а также достаточно ограниченное место для размещения. В результате этого и возникла спецификация конструкции, которой характеризуется тяговый электродвигатель.

В отличие от электродвигателей общего назначения тяговые способны вести свою работу во множестве режимов. Данные режимы сопровождаются изменением в частоте вращения ротора.

Классификация тяговых двигателей

Существуют следующие разновидности данных устройств:

• по используемому току (постоянные и переменные),
• по конструкции (линейные и вращающиеся),
• по типу (синхронные и асинхронные),
• по системе передачи усилия (индивидуальный и групповой),
• по способу питания (от контакной сети и от аккумулятора).

Зачастую эксплуатация такого устройства, как тяговый электродвигатель, может быть связана с механическими и тепловыми перегрузками, толчками и тряской. Именно поэтому его конструкция отличается повышенной прочностью узлов и деталей — как в механической, так и электрической части. Также токовые части обладают специальной влагостойкой и теплостойкой изоляцией.

Использование тяговых двигателей в электротранспорте

В связи с активным внедрением в жизнь человека экологичных машин возникла потребность в использовании такого устройства, как тяговый электродвигатель для автомобиля. Именно он является главной движущей силой в такого рода транспортных средствах. В основе его работы лежит электромагнитная индукция. Движущая сила возникает в замкнутом контуре в результате изменения магнитного потока.

Чаще всего сам двигатель размещается между продольными балками спереди от батареи. В качестве конструкции передачи к ведущим колесам используется задний мост с карданной передачей. Допустимо использование цепной передачи в случае трехколесных моделей электромобилей. В такой ситуации монтаж осуществляет на подрамнике на задней оси.

Тяговый электродвигатель для автомобиля может быть как переменного, так и постоянного тока. Главная его задача состоит в передаче крутящего момента. Такой двигатель несколько отличается от классической электромеханической машины за счет своих компактных размеров и большой мощности.

Тяговый электродвигатель для электромобиля допустимо использовать в системе «мотор–колесо» (рис. 2), которая еще не нашла активного применения и чаще всего ее можно заметить только в концепт-карах. В качестве исключения можно назвать электромобиль Volage, который поступит в продажу в скором времени.

Тяговый электродвигатель постоянного тока обладает рядом преимуществ, а именно:

• компактные размеры и малый вес,
• простота эксплуатации,
• длительный срок службы,
• отсутствие вредного воздействия на окружающую среду,
• отличный КПД,
• возможность рекуперации.

Стоит заметить, что существенные недостатки попросту отсутствуют, но один из них состоит в несовершенстве источников тока, которые и не позволяют внедрить эту технологию в массовое производство. Однако технический прогресс не стоит на месте, а значит, в скором времени практически каждый крупный производитель транспортных средств наладит производство автомобилей на электрических двигателях.

Можно говорить и о такой неисправности как, распайка петушков коллектора, которая возникает в период чрезмерного перегрева машины (длительные перегрузки, нарушение вентиляции ) или как в следствии перекрытия. Данную проблему можно исправить только отремонтировав якорь.

• Тяговый электродвигатель — где он применяется?
• 1. Устройство тягового электродвигателя
• 2. Как работает тяговой электродвигатель
• 3. Неисправности тягового электродвигателя

• 1. Устройство тягового электродвигателя
• 2. Как работает тяговой электродвигатель
• 3. Неисправности тягового электродвигателя

Исходя из вышеперечисленных транспортных средств, тяговой электродвигатель является мощным силовым агрегатом. Так к чему же мы упоминали электромобили? Как оказалось, они тоже оборудуются данной силовой установкой, которая «зажила» среди конструкторов электромобилей довольно высокую популярность. Что ж, давайте познакомимся с конструкцией данного мотора, а также рассмотрим принцип его работы и возможные неисправности. Итак начнем…

1. Устройство тягового электродвигателя

Теперь обо всех деталях по порядку. Якорь тягового электродвигателя состоит из сердечника, обмотки, коллектора и вала. Вал якоря, как правило, изготавливают из специальной стали с повышенным качеством. Но, как показывает практика, валы тоже «стареют» и их приходится менять. Исходя из этого, листы сердечника собирают не на валу, а непосредственно на специальной втулке. В таком случае, данная конструкция способствует выпрессовыванию вала из втулки, при этом не разбирая сердечник, обмотку и коллектор.

Как правило, одним из основных и достаточно важных и ответственных узлов в данном двигателе является коллектор. Он является частью, которая терпит наибольшие нагрузки в электрическом отношении. В основном условиями его надежной работы ограничиваются предельные мощности тяговых двигателей. Коллекторы современных тяговых двигателей имеют в диаметре свыше 800 мм, число пластин составляет 600.

В свою очередь, конструкция щеткодержателя включает в себя корпус и кронштейн, соединённые между собой с помощью болта. Для того чтобы крепление и электрический контакт корпуса и кронштейна был более надежным и тесным, соприкасающиеся поверхности имеют рифлёную поверхность. Очень важно, чтобы щеткодержатель находился в изоляции от остова электродвигателя. Поэтому кронштейны щеткодержателей крепятся к остову или подшипниковым щитам с использованием изоляторов.

Теперь поговорим об остове. В составе тягового электродвигателя остов одновременно выполняет роль магнитопровода, так как к нему крепятся главные и дополнительные полюса. Как правило, остов должен проделывать минимальное сопротивление прохождению магнитного потока. Исходя из этого, его изготавливают из стали, которая обладает хорошими магнитными свойствами.

2. Как работает тяговой электродвигатель

Куда будет направлено действие этой силы (а следовательно, и направление вращения) можно определить воспользовавшись правилом левой руки. Следуя правилу, если расположить левую руку так, чтобы в ладонь входили магнитные силовые линии (из северного полюса магнита в южный), а пальцы разместить в сторону направления движения тока, проходящего через проводник, то отставленный в сторону большой палец покажет направление движения проводника.

Если бы его не было, то рамка, после того как она займет определенное положение, должна будет сделать остановку, так как, согласно правилу левой руки, сила взаимодействия магнитных полей рамки и магнита будет стремиться возвратить рамку в определенную позицию. В интернете существует много схем, на которых этот процесс представлен наглядно. Теперь давайте разбираться, каких неисправностей и поломок тягового электродвигателя нужно ждать и как провести разумную диагностику поломки. Читаем ниже.

3. Неисправности тягового электродвигателя

Прежде, чем детализировать примеры неисправностей тягового электродвигателя, важно сказать, что все неисправности электрических автомобилей, можно в целом разделить на поломки электрических и механических частей. Нас более всего интересует электрическая часть, поэтому говоря о неисправностях, мы должны обязательно упомянуть понижение сопротивления изоляции, механические разрушения, старение изоляции, пробои.

В следствии загрязнения и увлажнения поверхности, а также попадания в электромобиль, влаги, пыли и масла, часто происходит снижение сопротивления изоляции токопроводящих частей. Для восстановления защитных свойств изоляции нужно проделать качественную очистку поверхности изоляции, а затем вскрыть эмалью. Также нужно всегда помнить, что достаточно глубокое проникновение влаги затребует дополнительного обсушивания.

С какой стороны обойти данную проблему? Для начала эксперты советуют про диагностировать уровень интенсивности перекрытия. Как правило, в некоторых случаях можно обойтись только очисткой и промывкой коллектора и щеточного аппарата, а также заменой щеток, которые вышли уже из строя. В этом же случае возможен и продув коллекторной камеры сухим сжатым воздухом. В других, более сложных случаях, потребуется ремонт и замена всех деталей и узлов, которые вышли из строя.

Можно говорить и о такой неисправности как, распайка петушков коллектора, которая возникает в период чрезмерного перегрева машины (длительные перегрузки, нарушение вентиляции ) или как в следствии перекрытия. Данную проблему можно исправить только отремонтировав якорь.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
